Grundlegende Informationen
1602 LCD Display is a compact two-line character screen for electronic equipment, controller boards, and small interface panels. The SJXD1602B-IIC version uses IIC/I2C communication to reduce wiring and save MCU pins during integration. It supports 3.3V/5V operation, ST7066/AIP31066-Controller-Optionen, gelbe LED-Hintergrundbeleuchtung, and STN positive display technology. With an 85.0×30.0mm outline and wide working temperature range, it can show values, Menüs, Alarm, and status data in instruments, Geräte, Automatisierungsgeräte, and development projects.
Parameter:
| Zeichentyp | 16X2 |
| Modell | SJXD1602B-IIC |
| Modellgröße | 85.0×30,0×18,0 MM |
| VA-Größe | 64.5×14,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Gelbe LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
STN positiv
|
|
Schnittstelle
|
IIC/I2C |
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |
Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
1602 LCD Display is a 16x2 character display module developed for embedded systems, prototype boards, and compact electronic products that need simple text output. The SJXD1602B-IIC model has an 85.0×30.0×18.0mm outline size and a 64.5×14.0mm viewing area, allowing two rows of clear character information. Es unterstützt eine Antriebsspannung von 3,3 V/5,0 V, ST7066/AIP31066 Controller-IC-Optionen, IIC/I2C interface communication, gelbe LED-Hintergrundbeleuchtung, and STN positive LCD technology. The module works from -20°C to +70°C and can be stored from -30°C to +80°C.
Designstandards
1602 LCD Display is designed to simplify character display integration while maintaining stable visibility and reliable electrical performance. Its IIC/I2C interface reduces pin usage, making it easier to connect with microcontrollers, Sensoren, buttons, and communication modules in the same project. The STN positive display mode and yellow LED backlight provide readable contrast for indoor panels and equipment interfaces. Das Modul unterstützt außerdem einen geringen Stromverbrauch, strong anti-interference capability, Weittemperaturbetrieb, mehrere Farbkombinationen, technische Dokumentation, Quellcode-Unterstützung, schnelle Probenvorbereitung, and customization for different product structures or display requirements.
Anwendungen
1602 LCD Display is suitable for products that need a compact screen to show basic information, operating status, Werte, Menüs, Alarm, and user prompts. It can be used in Arduino projects, Raspberry Pi development, Industrielle Schalttafeln, Intelligente Instrumente, medizinische Ausrüstung, Haushaltsgeräte, Zugangssysteme, Verkaufsautomaten, laboratory devices, Unterhaltungselektronik, and educational training kits. Its two-line format, I2C wiring, and small installation size make it practical for both engineering prototypes and mass-produced devices that require dependable character-based display output.

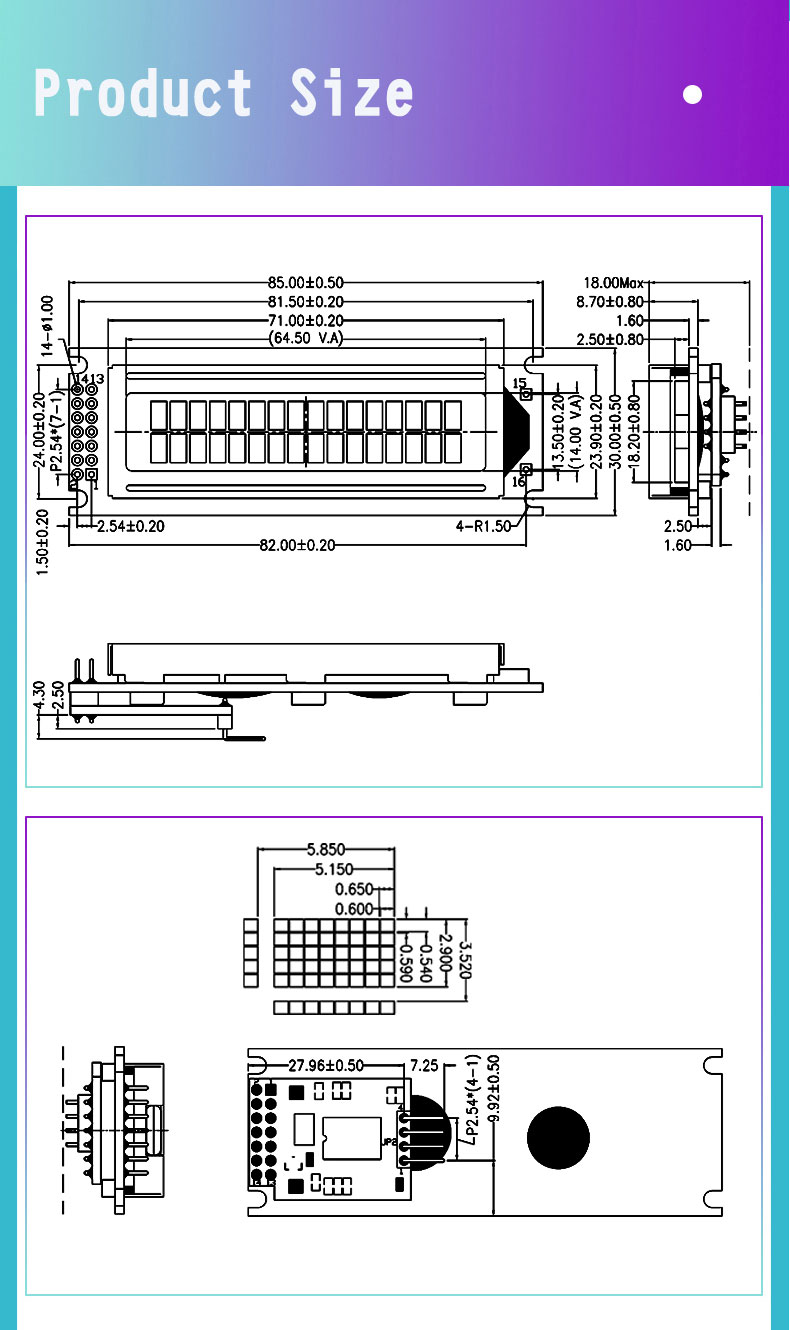

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
