Grundlegende Informationen

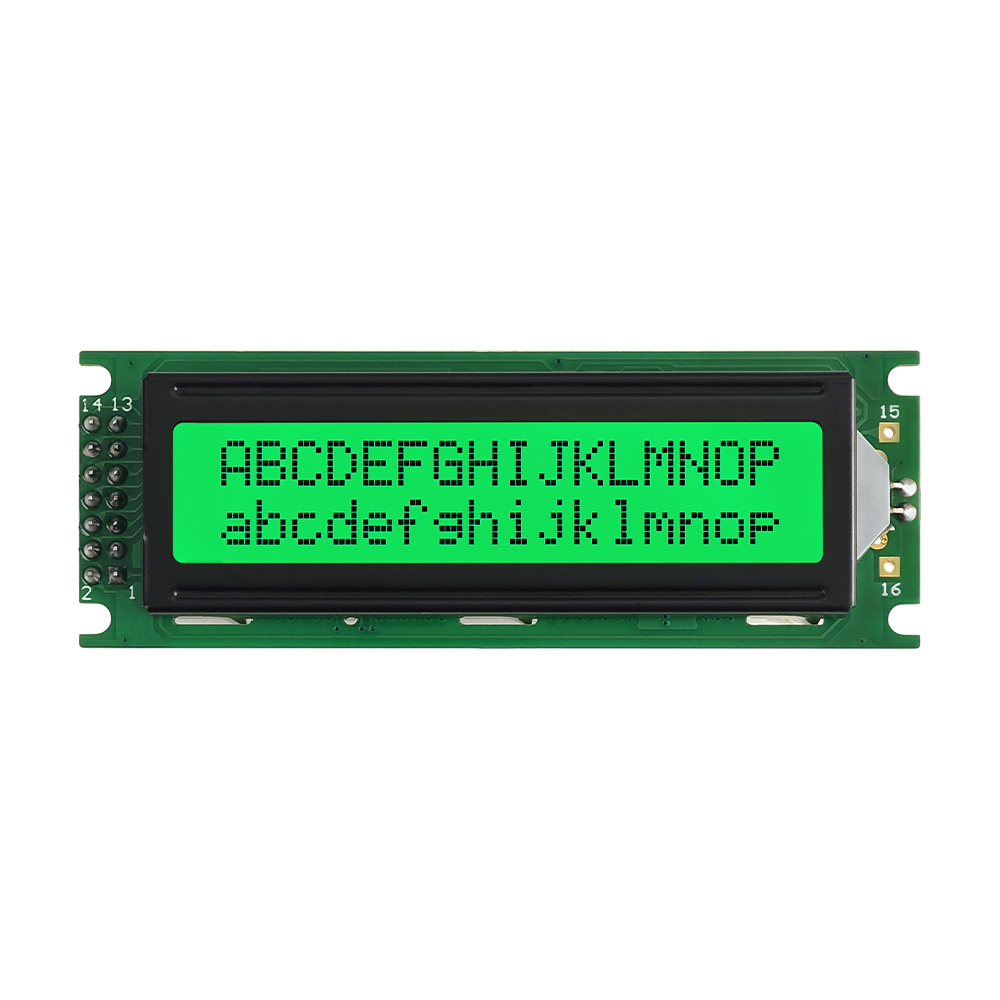

IIC I2C 1602 LCD Display Module LCD is a two-line character display for compact electronic control systems and DIY development boards. The SJXD1602B-IIC module supports 3.3V/5V operation, IIC/I2C-Kommunikation, ST7066/AIP31066-Controller-Optionen, green LED backlight, und STN-Positivanzeigemodus. Its 85.0×30.0mm outline saves installation space while keeping text readable for menus, Werte, Alarm, und Gerätestatus. It is suitable for Arduino projects, Instrumente, Geräte, Automatisierungspanels, medizinische Geräte, und eingebettete Produkte.
Parameter:
| Zeichentyp | 16X2 |
| Modell | SJXD1602B-IIC |
| Modellgröße | 85.0×30,0×18,0 MM |
| VA-Größe | 64.5×14,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Grüne LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
STN positiv
|
|

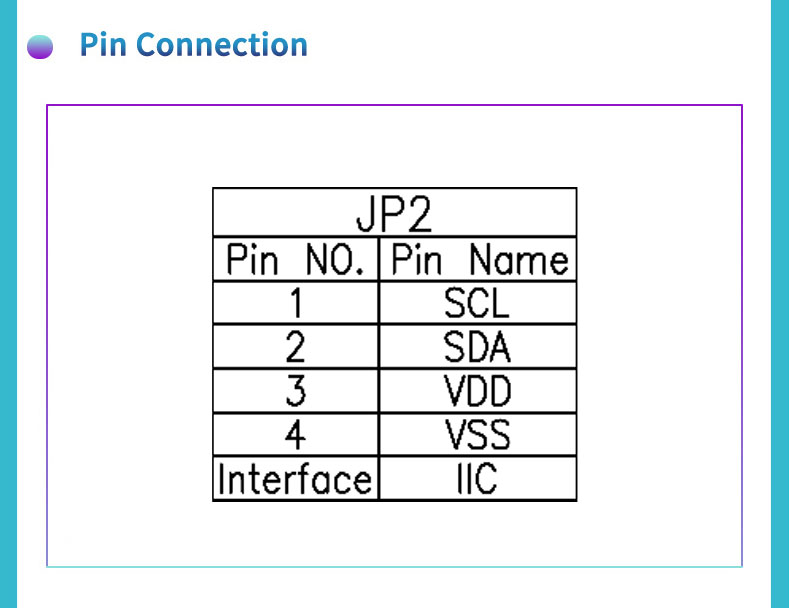

Schnittstelle
|
IIC/I2C |
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |

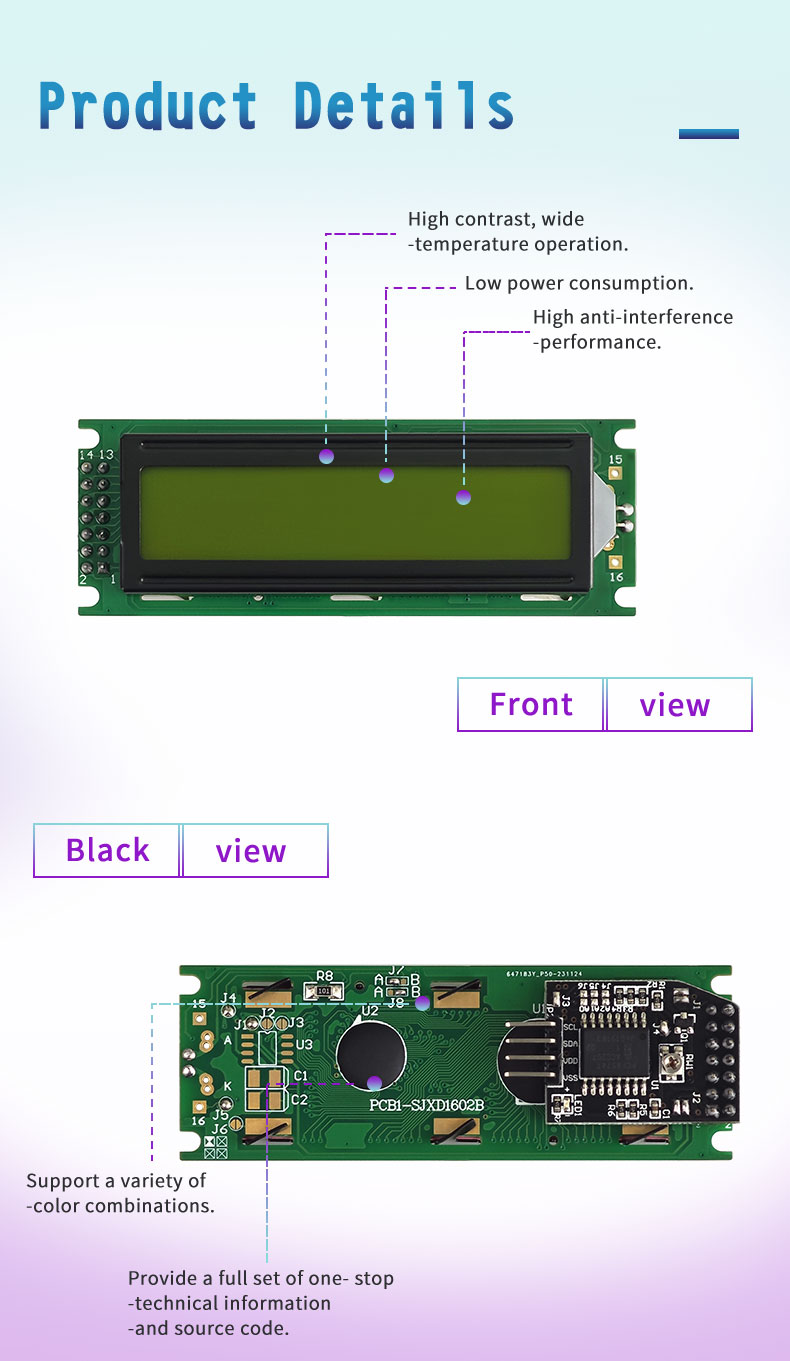

Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
IIC I2C 1602 LCD Display Module LCD is built as a 16x2 character screen for clear two-line text output in embedded electronics. The SJXD1602B-IIC model uses an 85.0×30.0×18.0mm module outline with a 64.5×14.0mm viewing area, giving enough space for menus, Lesungen, Aufforderungen, und Statusmeldungen. Es unterstützt eine Antriebsspannung von 3,3 V/5,0 V, ST7066/AIP31066 Controller-IC-Optionen, IIC/I2C-Schnittstelle, green LED backlight, und STN-Positivanzeigemodus. The module operates from -20°C to +70°C and can be stored from -30°C to +80°C, with a 06:00 viewing angle for panel installation.
Designstandards
IIC I2C 1602 LCD Display Module LCD follows a practical design approach for projects that need readable information display with fewer connection pins. The IIC/I2C interface reduces wiring complexity compared with traditional parallel LCD modules, helping engineers reserve more MCU pins for sensors, Schlüssel, Relais, or communication circuits. Its STN positive display structure and green LED backlight provide stable visibility for indoor equipment and control terminals. The module also emphasizes low power consumption, hoher Kontrast, Anti-Interferenz-Leistung, Weittemperaturbetrieb, Quellcode-Unterstützung, fast sample supply, and flexible customization for backlight color, display requirements, and structural details.
Anwendungen
IIC I2C 1602 LCD Display Module LCD is suitable for devices that need compact, direkt, and easy-to-read text feedback. It can display temperature values, Spannungsdaten, Betriebsarten, Warnhinweise, Menüpunkte, timer information, and simple process instructions. Typical application fields include Arduino projects, Raspberry Pi-Systeme, Industriesteuerungen, Messgeräte, access control panels, medizinische Geräte, Haushaltsgeräte, Unterhaltungselektronik, Verkaufsautomaten, laboratory tools, Kraftgeräte, and educational electronics. Its small size, simplified I2C wiring, and stable character display make it useful for both prototype development and batch production.

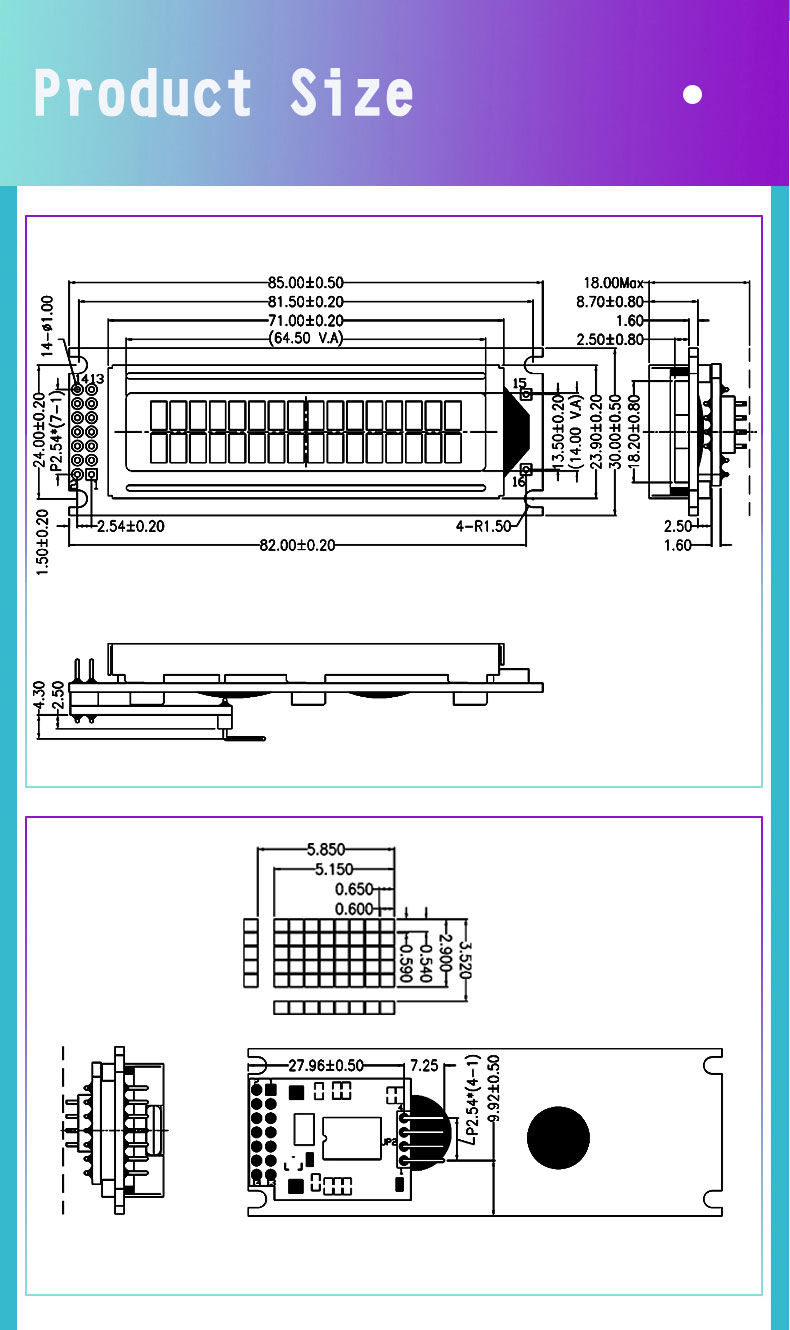

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
