Grundlegende Informationen

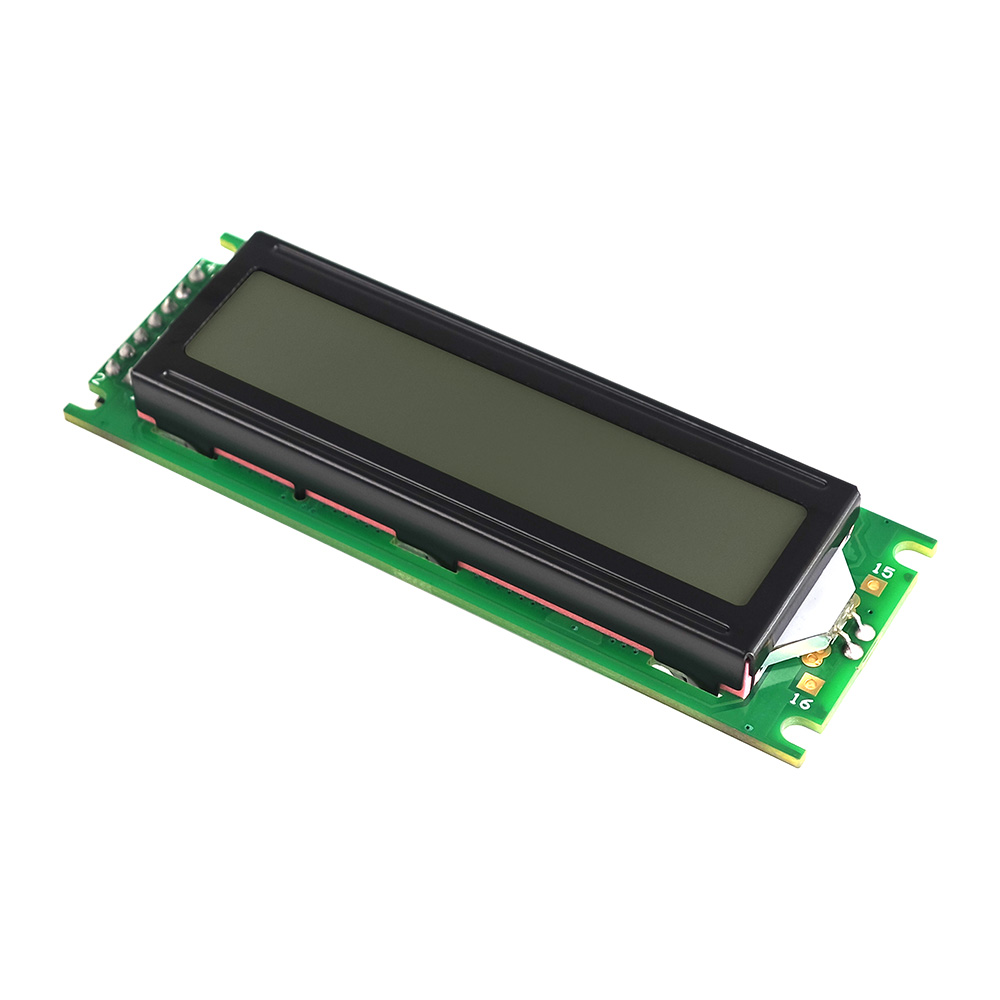

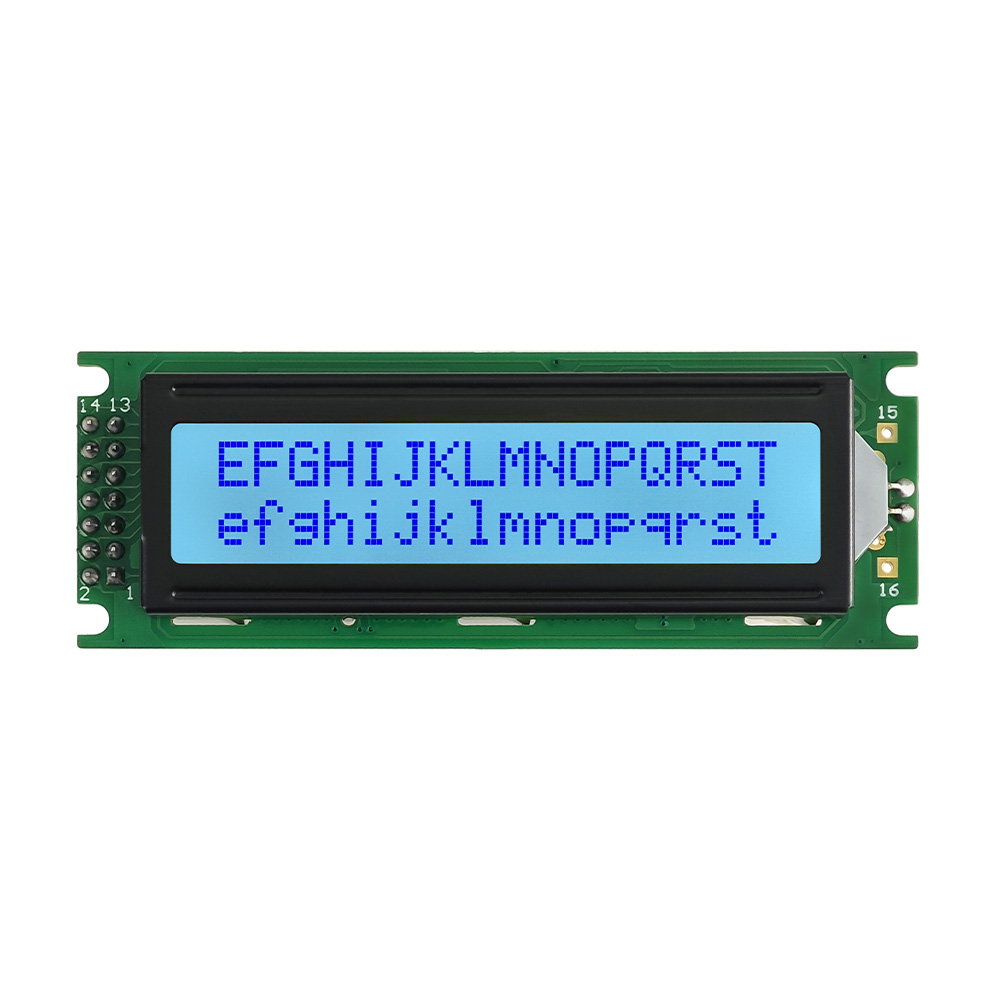

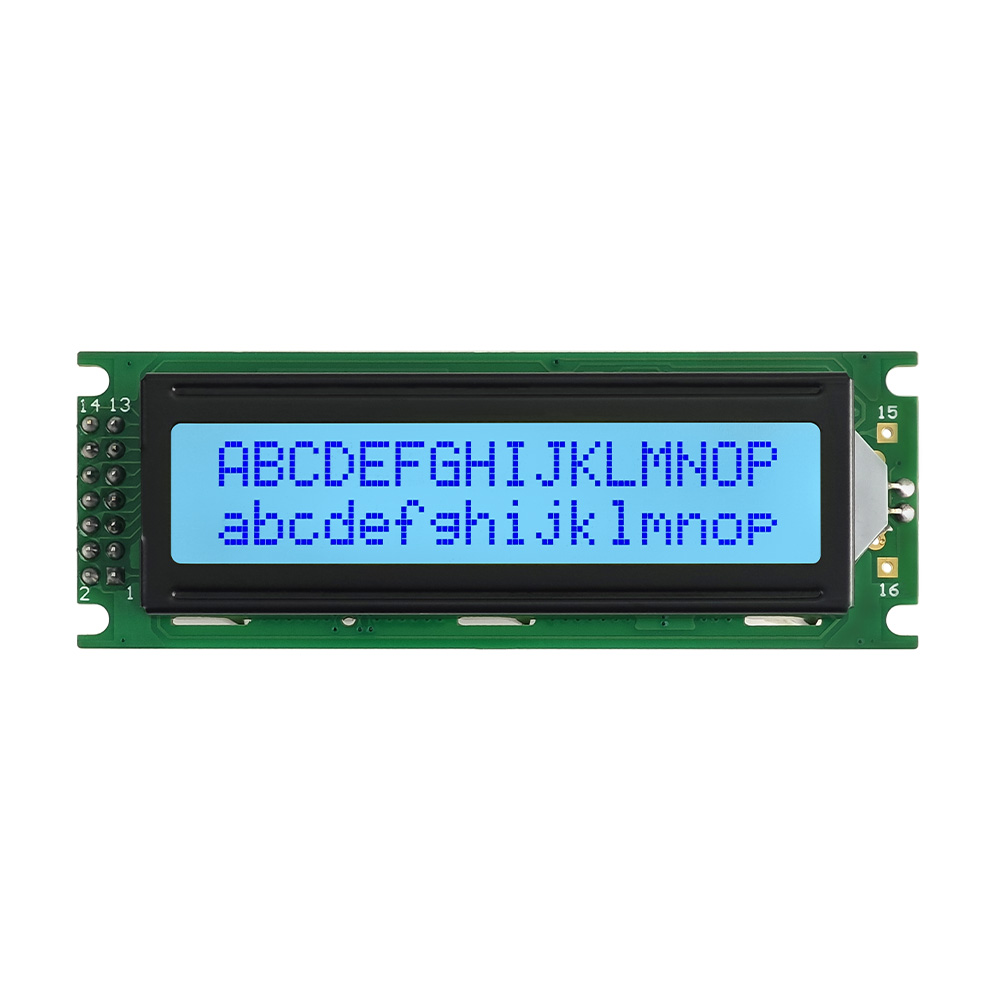

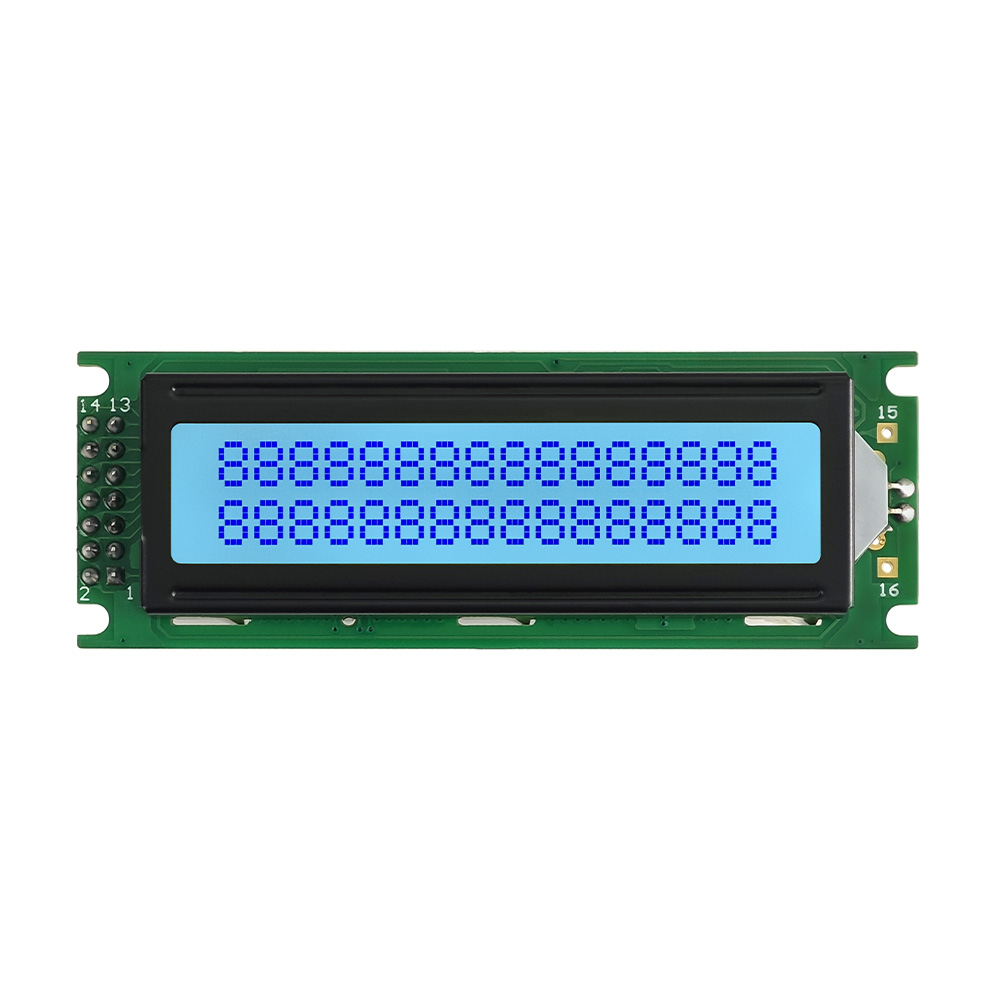

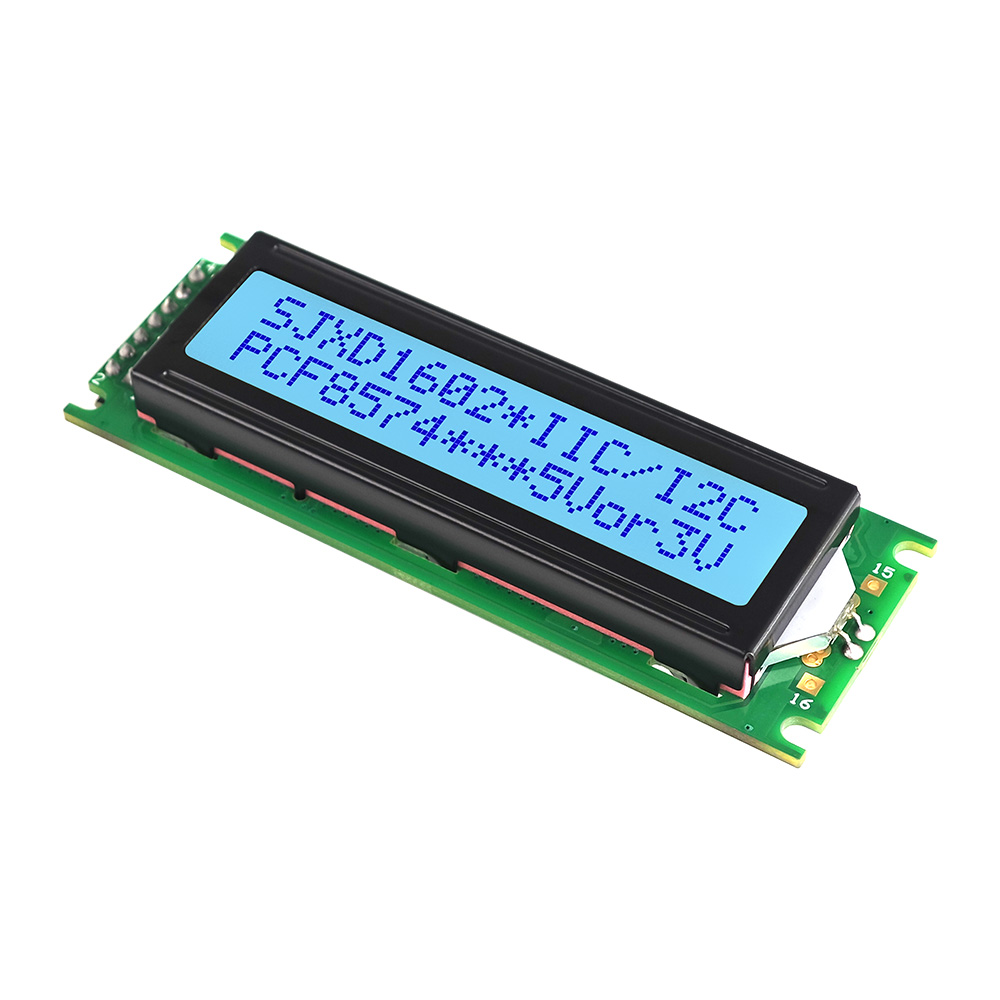

LCD 1602 I2C Arduino is a 16×2 character module for Arduino projects, eingebettete Controller, and compact user interfaces. The SJXD1602B-IIC design uses IIC/I2C communication, so developers can connect the display through SDA and SCL while keeping more pins free for other functions. It supports 3.3V/5V operation, ST7066/AIP31066-Controller-Optionen, weiße LED-Hintergrundbeleuchtung, und STN-Positivanzeigemodus. It can present readings, menu text, Warnungen, Zähler, and operating status in instruments, Geräte, Automatisierungssysteme, und DIY-Elektronik.
Parameter:
| Zeichentyp | 16X2 |
| Modell | SJXD1602B-IIC |
| Modellgröße | 85.0×30,0×18,0 MM |
| VA-Größe | 64.5×14,0 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
STN positiv
|
|
Schnittstelle
|
IIC/I2C |
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |

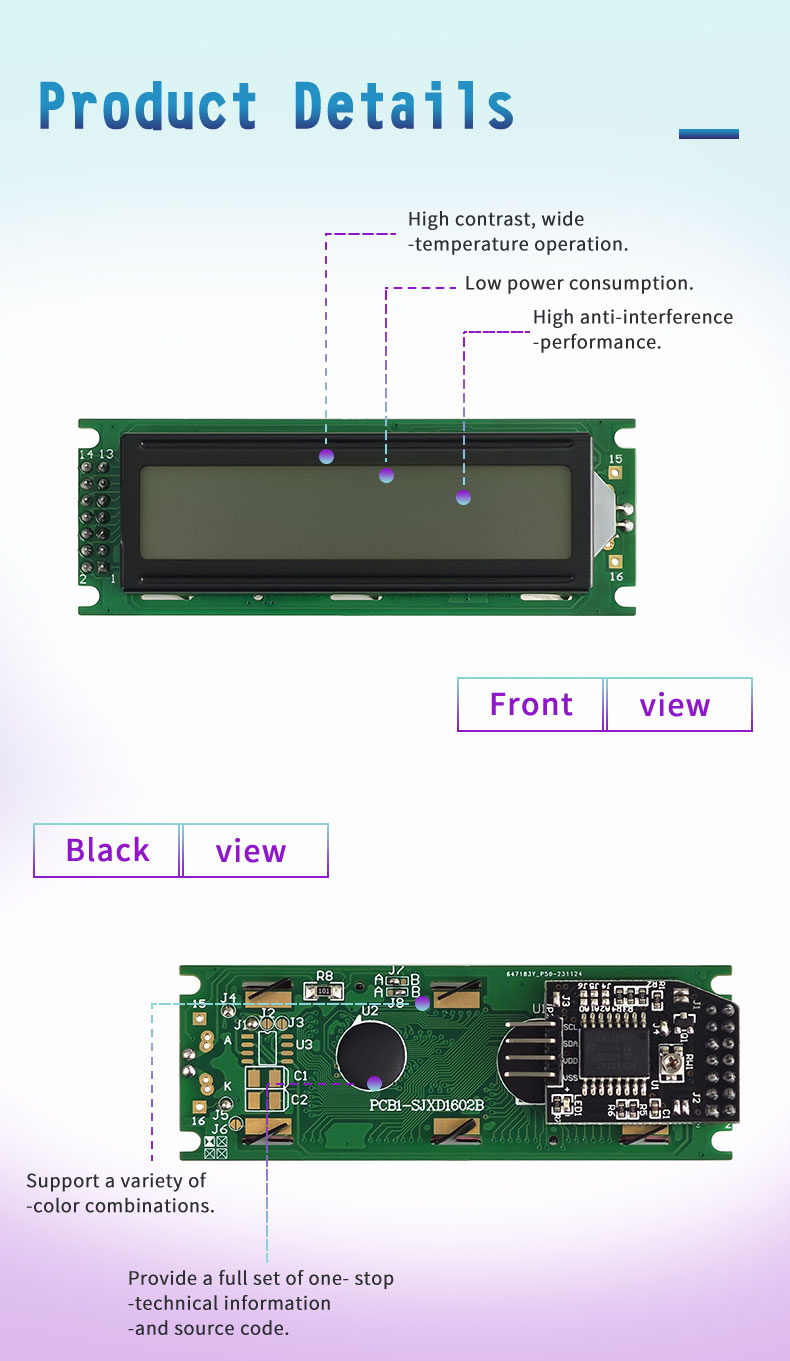

Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage

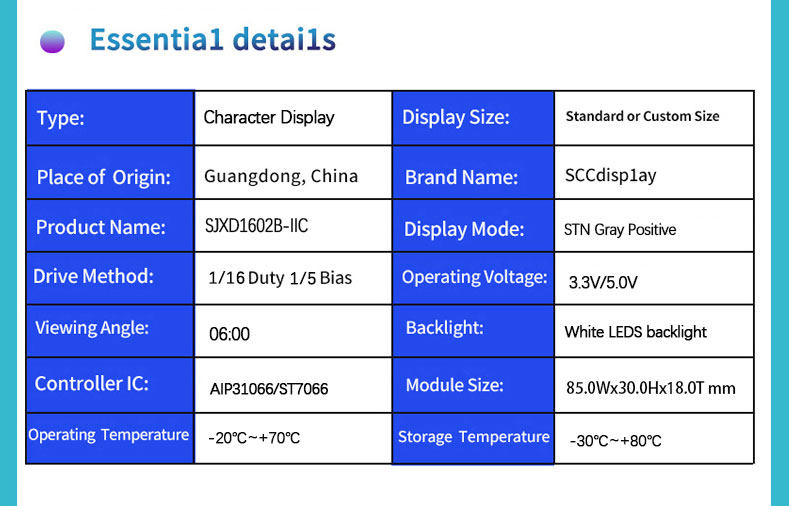

Wichtige Spezifikationen
LCD 1602 I2C Arduino is a 16×2 character display module designed for simple text output on Arduino-based control projects and compact embedded devices. The SJXD1602B-IIC model features an 85.0×30.0×18.0mm outline size and a 64.5×14.0mm viewing area. Es unterstützt eine Antriebsspannung von 3,3 V/5,0 V, ST7066/AIP31066 Controller-IC-Optionen, IIC/I2C interface communication, weiße LED-Hintergrundbeleuchtung, and STN positive LCD type. With a working temperature range of -20°C to +70°C and storage tolerance from -30°C to +80°C, it fits stable long-term display use.
Designstandards

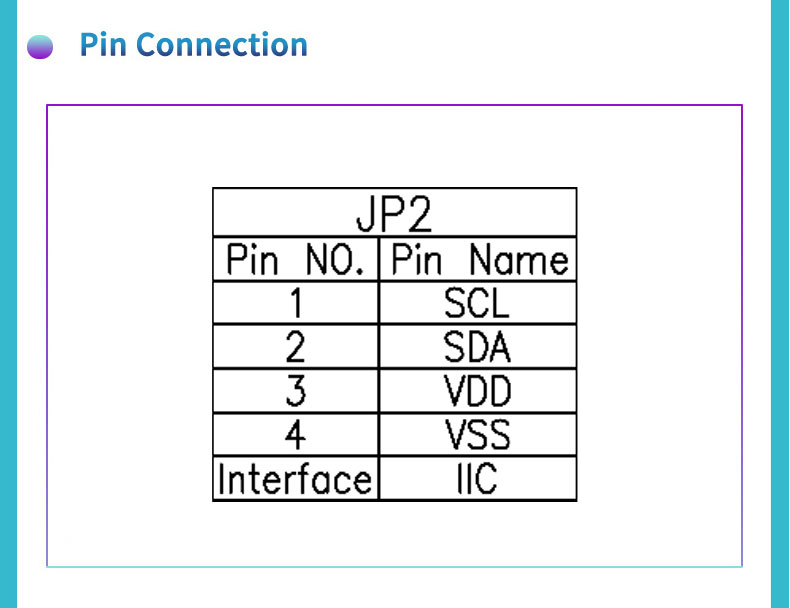

LCD 1602 I2C Arduino uses an IIC/I2C interface to make wiring more efficient, especially when Arduino projects need to reserve digital pins for sensors, buttons, buzzers, Relais, or communication modules. The SDA and SCL connection method reduces circuit complexity while keeping text control straightforward. Its STN positive display mode and white LED backlight help deliver readable contrast for panel-mounted products. The design also focuses on low power consumption, hohe Anti-Interferenz-Leistung, Weittemperaturbetrieb, mehrere Farboptionen, Quellcode-Unterstützung, sample availability, and customization for backlight, Struktur, and display requirements.
Anwendungen
LCD 1602 I2C Arduino is suitable for projects that need to show short messages, Messwerte, Menüs, operating states, Alarm, Zähler, or setup prompts. It can be used in Arduino learning kits, Raspberry Pi accessories, Industrieinstrumente, home automation controllers, Panels für medizinische Geräte, laboratory tools, Verkaufsautomaten, Zutrittskontrollsysteme, Unterhaltungselektronik, power monitoring devices, and DIY prototypes. Its compact 16×2 layout, I2C communication, and clear backlit display make it practical for both development testing and finished electronic products requiring basic character information.

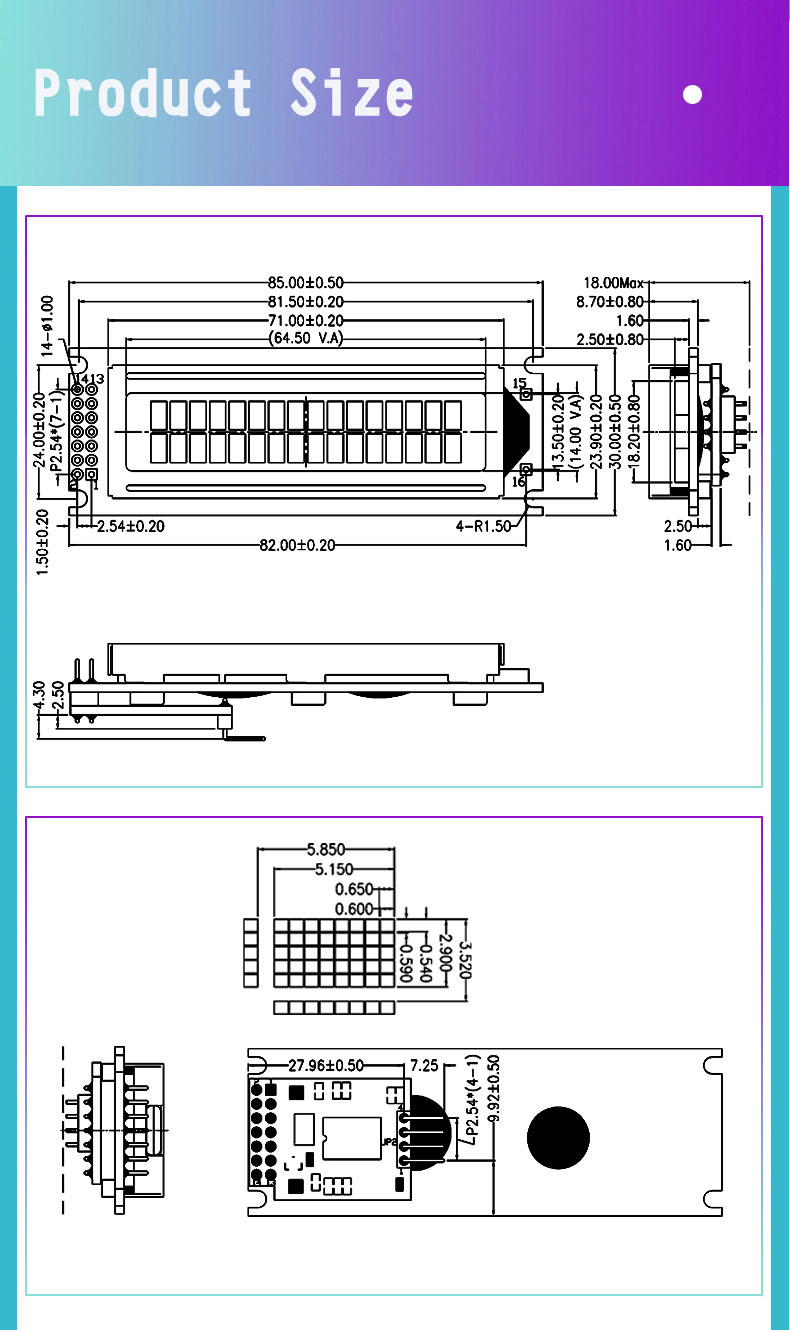

Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
