بنیادی معلومات
Large Character LCD is a 16×1 display module for equipment names, running states, setting items, alarm notices, ڈیٹا کے گھنٹے, and parameter values. It uses FSTN Positive technology, سفید ایل ای ڈی بیک لائٹ, and IIC/I2C interface for simplified wiring. Supporting 3.3V or 5.0V drive voltage, وسیع درجہ حرارت آپریشن, and low power use, it suits measuring instruments, ایمبیڈڈ کنٹرولرز, جانچ کے آلات, صنعتی سامان, and customized LCD products.
پیرامیٹرز:
| کردار کی قسم | 16×1 |
| ماڈل | SJXD1601A-1 IIC |
| ماڈل کا سائز | 122.0× 33.0 × 19.0 ملی میٹر |
| VA سائز | 99.0× 13.5 ملی میٹر |
|
ڈرائیو وولٹیج
|
5.0V یا 3.3V
|
|
ڈرائیو آئی سی
|
AIP31066/ST7066
|
|
بیک لائٹ
|
سفید ایل ای ڈی بیک لائٹ
|
|
LCD کی قسم
|
FSTN مثبت
|
|

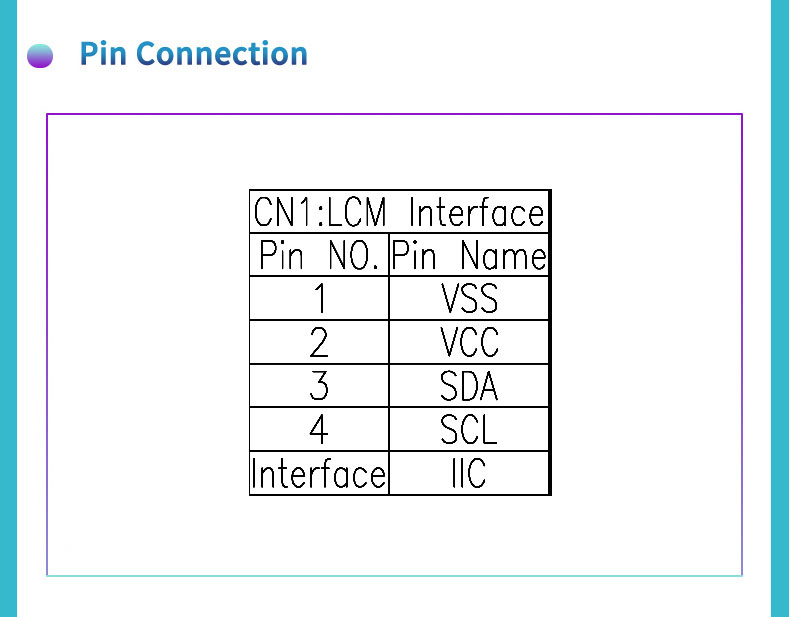

انٹرفیس
|
IIC/I2C
|
| کام کرنے کا درجہ حرارت |
-20°C - +70°C
|
|
اسٹوریج کا درجہ حرارت
|
-30°C - +80°C |

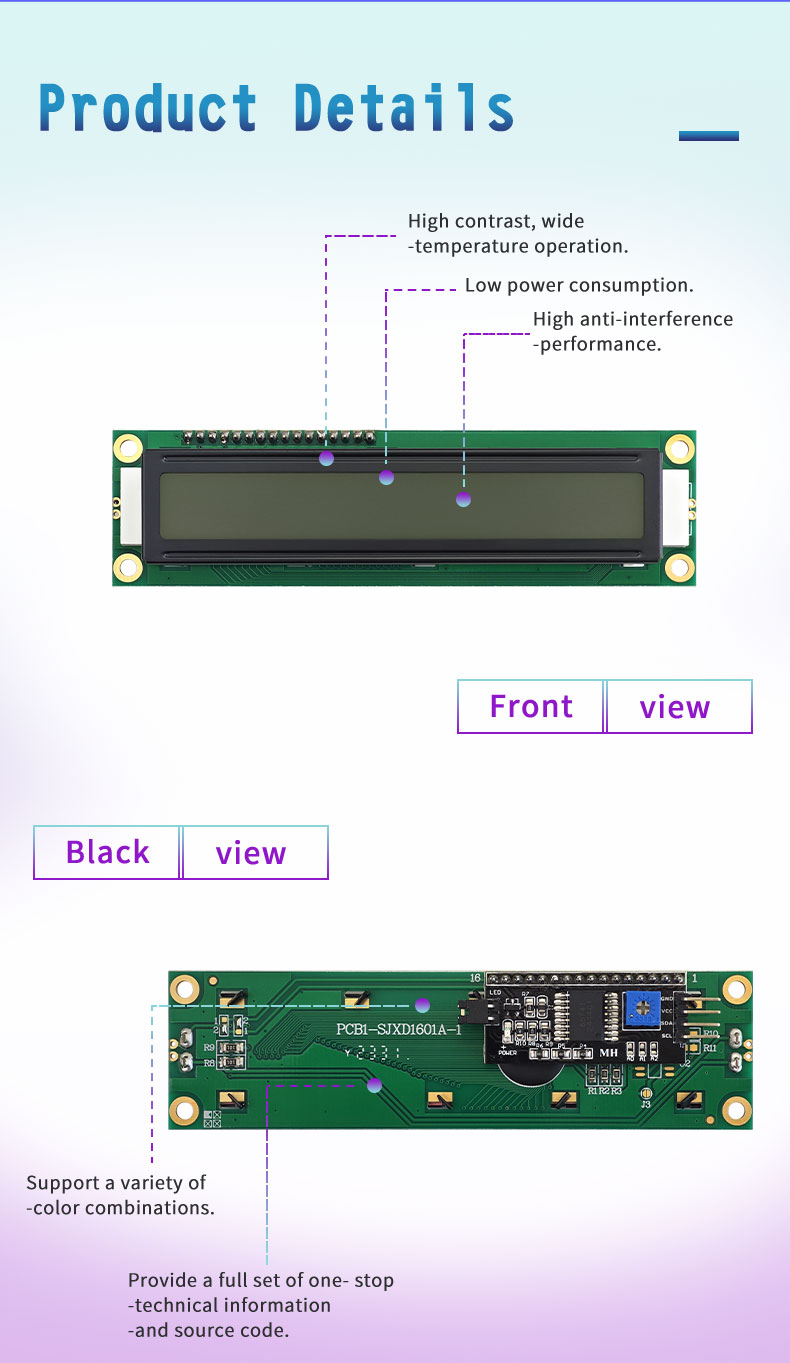

فیچر
- ہائی کنٹراسٹ, وسیع درجہ حرارت آپریشن
- کم بجلی کی کھپت, اعلی مخالف مداخلت کی کارکردگی
- متعدد رنگوں کے امتزاج کے لیے سپورٹ
- ون اسٹاپ تکنیکی معلومات اور سورس کوڈ کا مکمل سیٹ فراہم کریں۔
- حسب ضرورت کی حمایت کرتا ہے۔
- حمایت کرتا ہے۔ 1-3 دن کے نمونے
- اعلی معیار اور سرمایہ کاری مؤثر

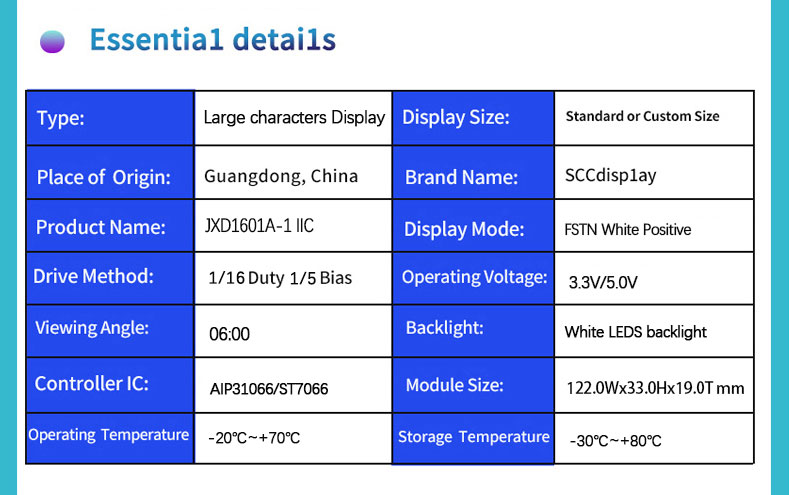

کلیدی وضاحتیں

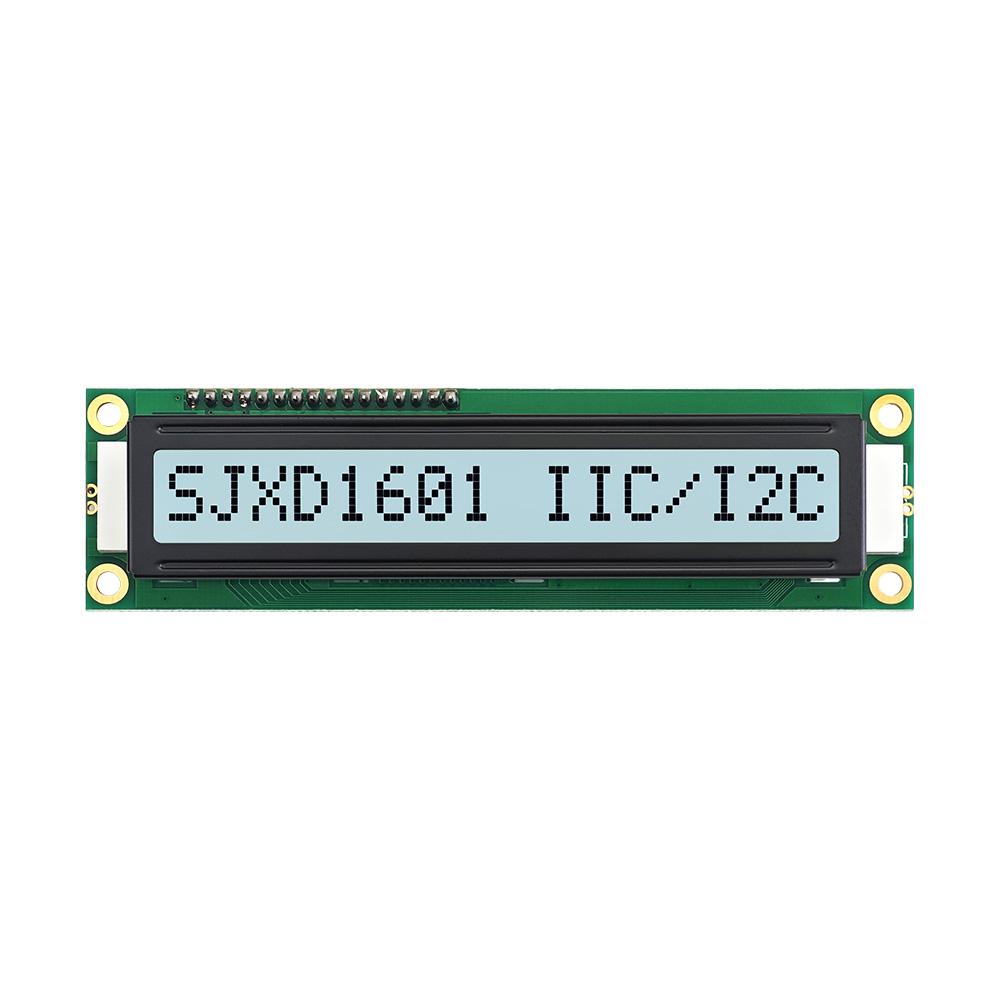

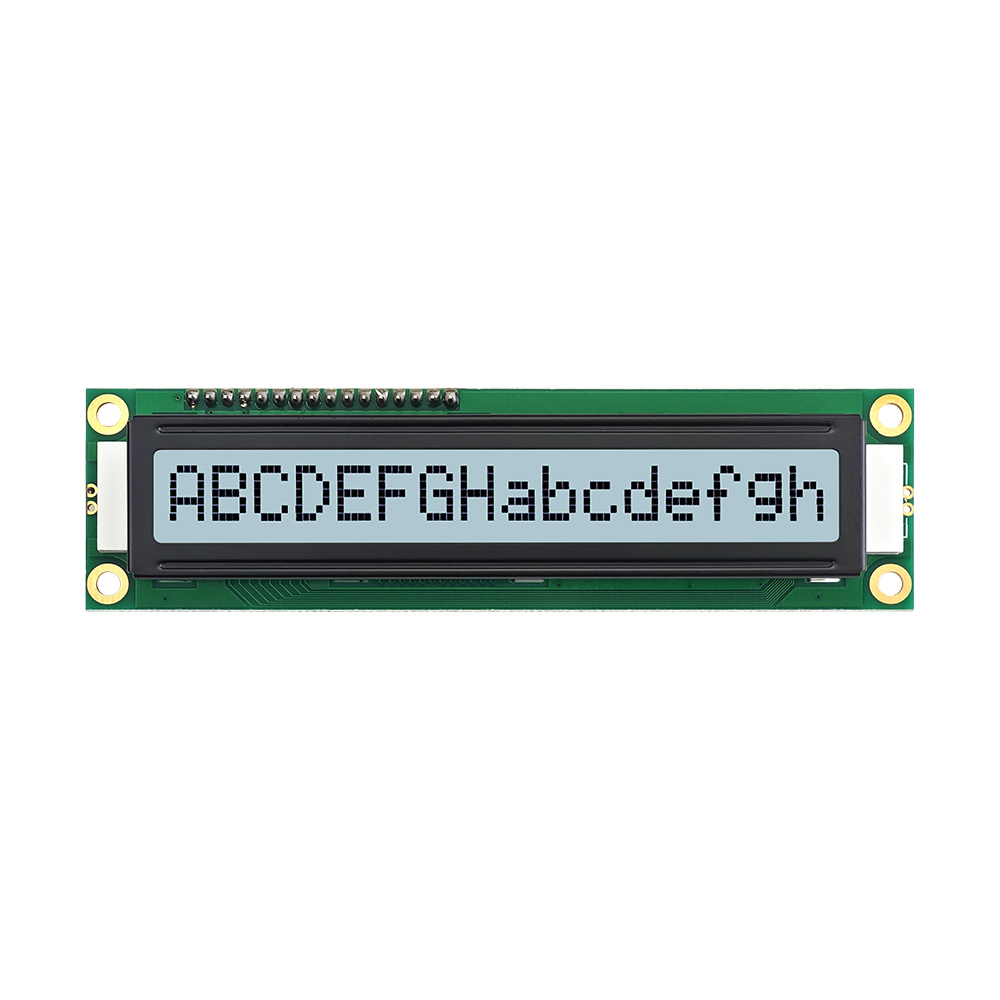

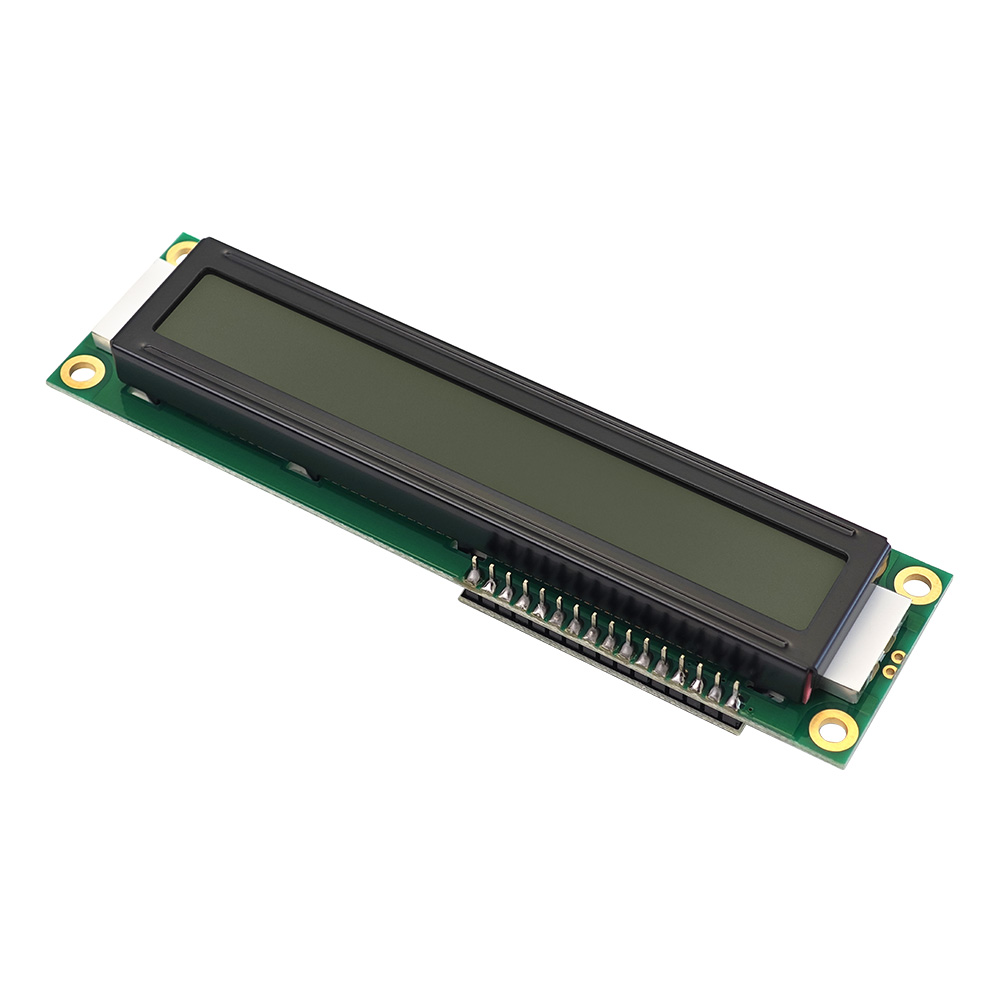

Large Character LCD SJXD1601A-1 IIC is a 16×1 character module made for long, single-row information in compact equipment. Its 122.0×33.0×19.0 mm body and 99.0×13.5 mm viewing area provide enough space for larger letters, نمبرز, علامتیں, and status words. The module supports 5.0V or 3.3V drive voltage, AIP31066/ST7066 drive IC, سفید ایل ای ڈی بیک لائٹ, FSTN مثبت LCD قسم, IIC/I2C انٹرفیس, اور 06:00 دیکھنے کی سمت.
ڈیزائن کے معیارات
Large Character LCD focuses on sharper character edges, simplified communication, and reliable visual output for embedded products. The FSTN Positive structure improves text definition compared with ordinary positive displays, helping users read labels, اقدار, and prompts more comfortably. Its IIC/I2C interface reduces wiring demands and leaves more controller pins available for other circuits. The module supports -20°C to +70°C working temperature and -30°C to +80°C storage temperature. It also offers high contrast, کم بجلی کی کھپت, مداخلت مخالف کارکردگی, color matching options, technical information, سورس کوڈ سپورٹ, حسب ضرورت, fast sample supply, and factory-direct pricing.
ایپلی کیشنز
Large Character LCD is suitable for products that require a clear one-line interface with larger visible content. It can show equipment names, running states, setting items, alarm notices, ڈیٹا کے گھنٹے, function marks, and parameter values. Typical applications include measuring instruments, کنٹرول پینل, ایمبیڈڈ کنٹرولرز, جانچ کے آلات, information display terminals, گھریلو آلات, صارفین الیکٹرانکس, صنعتی سامان, and customized LCD products that need a narrow but readable character display.

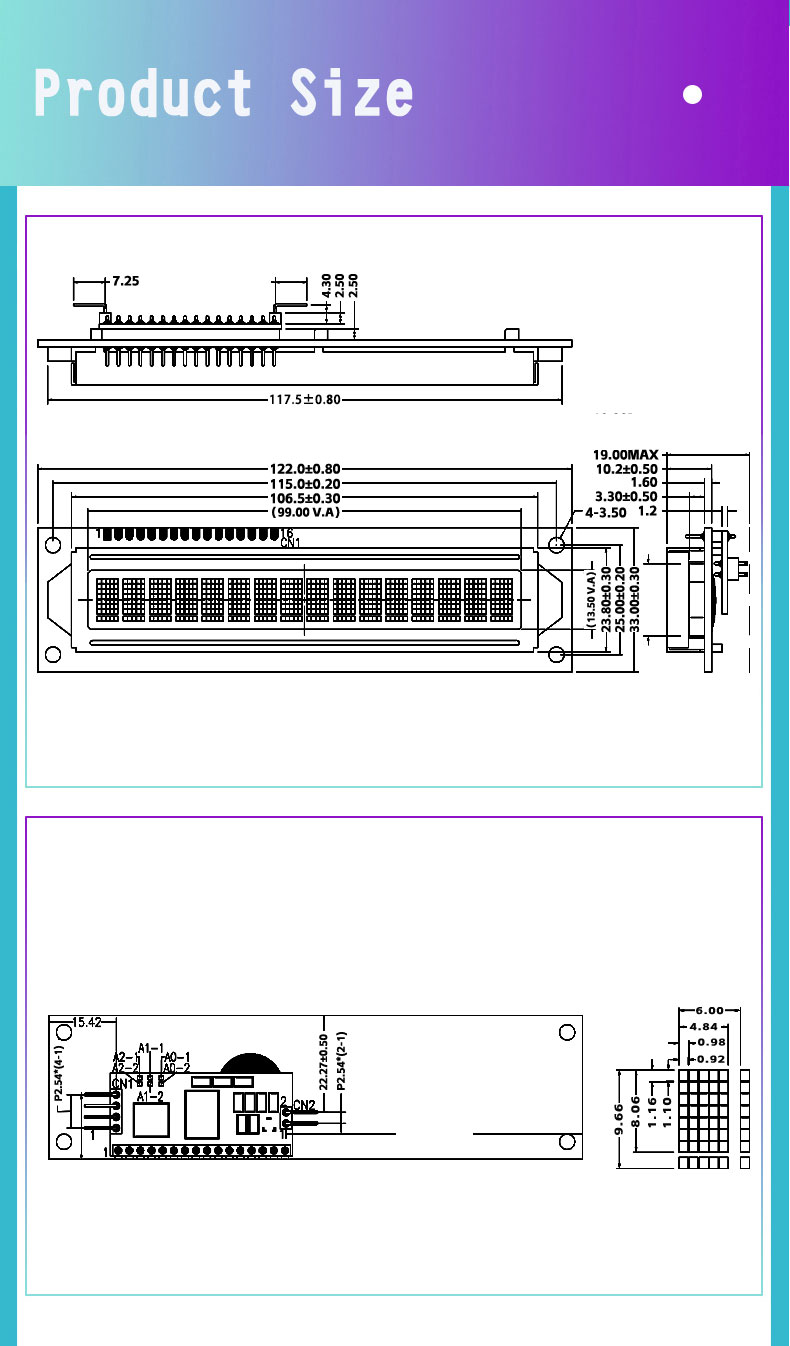

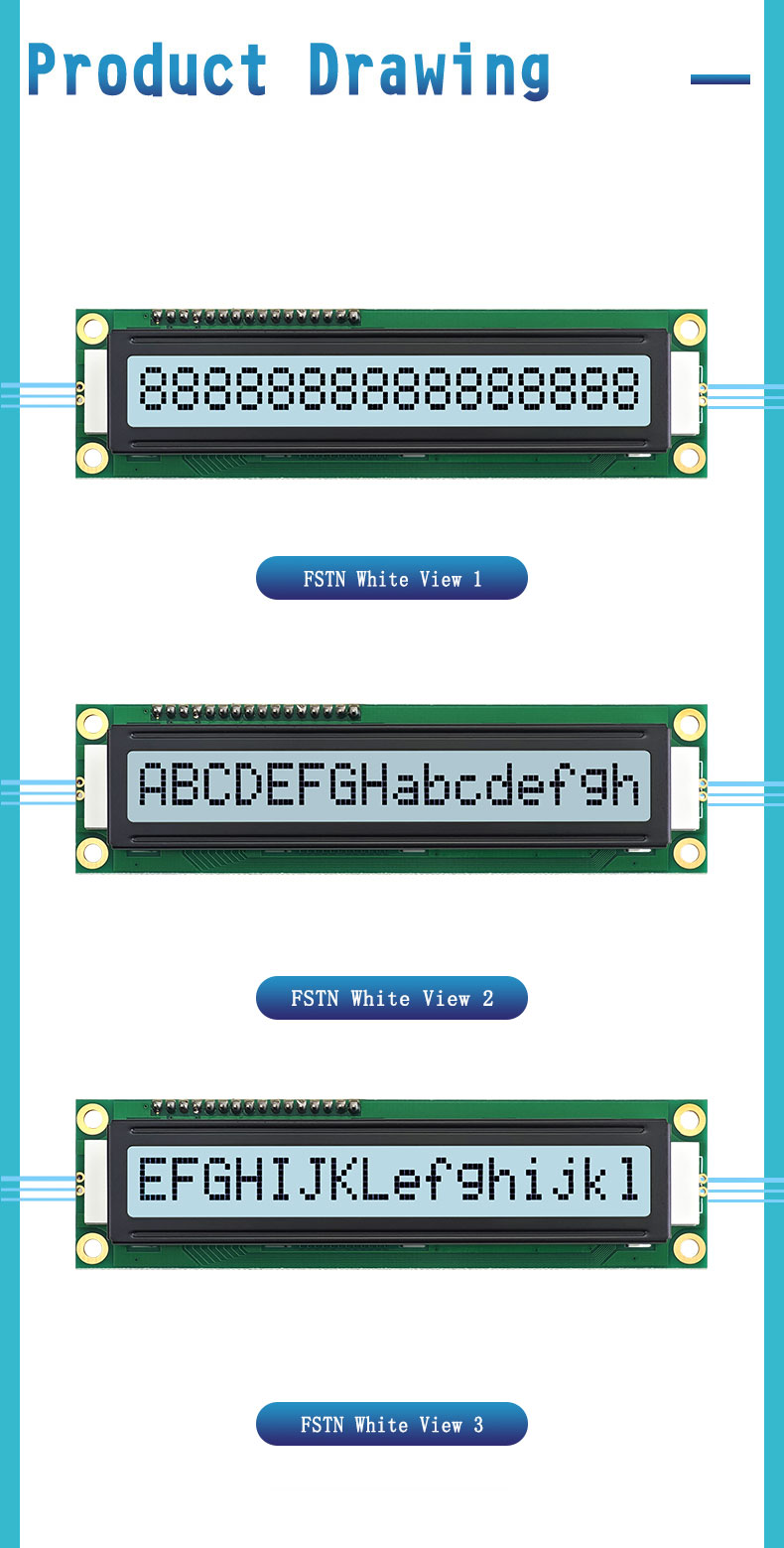

پروڈکٹ کا سائز
اکثر پوچھے گئے سوالات
سوال: یہ اتنا سستا کیوں ہے?
اے: کیونکہ ہم بیچوانوں کے بغیر پیداوار اور فروخت کرنے والی فیکٹری ہیں۔.
سوال: اس LCD ڈسپلے ماڈیول کو کس طرح اپنی مرضی کے مطابق بنائیں?
اے: ماڈیول کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے, کریکٹر ڈسپلے مواد سمیت, backlight رنگ, شیل ڈیزائن, اور دیگر پیرامیٹرز, درخواست کی مخصوص ضروریات کو پورا کرنے کے لیے.
سوال: یہ ماڈیول کن ایپلی کیشنز کے لیے موزوں ہے۔?
اے: یہ ماڈیول ان ایپلی کیشنز کے لیے موزوں ہے جن کے لیے فونٹ کے بڑے حروف اور اعداد کی نمائش کی ضرورت ہوتی ہے۔, جیسے میٹر, سامان کنٹرول پینل, اور انفارمیشن ڈسپلے سسٹم.
سوال: اس ماڈیول کا معیار کیسا ہے۔?
اے: یہ ماڈیول اعلیٰ معیار کے LCD پینلز اور الیکٹرانک اجزاء کا استعمال کرتے ہوئے تیار کیا گیا ہے۔, مستحکم اور قابل اعتماد ہونے کے لیے ڈیزائن کیا گیا ہے۔, طویل مدتی مستحکم آپریشن اور اعلیٰ معیار کے ڈسپلے کی کارکردگی کو یقینی بنانا.
سوال: لاگت کی تاثیر کو کیسے یقینی بنایا جاتا ہے۔?
اے: ماڈیول کو ہموار پیداوار اور لاگت کے کنٹرول کے ساتھ ڈیزائن کیا گیا ہے۔, اعلی معیار اور کارکردگی کو برقرار رکھتے ہوئے ایک سرمایہ کاری مؤثر حل فراہم کرنے کا مقصد.
اگر آپ مزید جاننا چاہتے ہیں یا LCD ڈسپلے اسکرین کو اپنی مرضی کے مطابق بنانا چاہتے ہیں۔, براہ مہربانی بلا جھجھک ہم سے رابطہ کریں.
