بنیادی معلومات

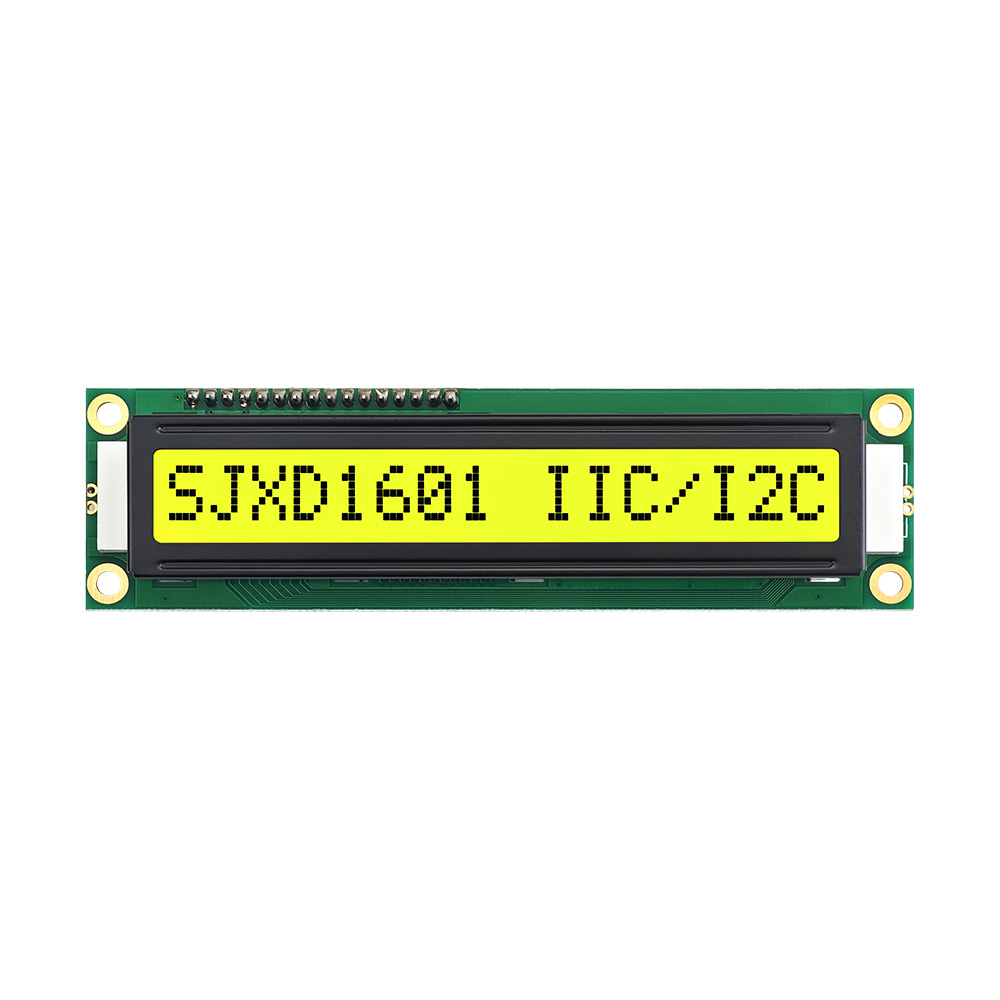

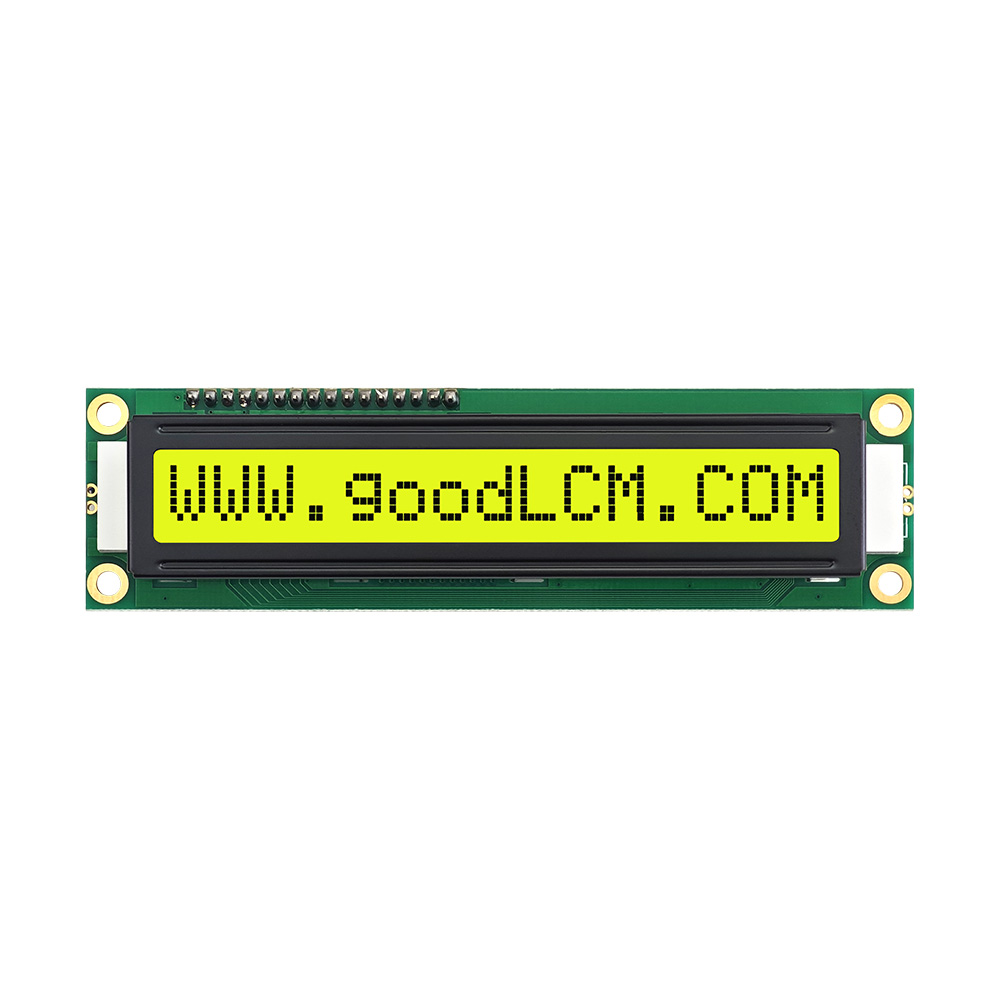

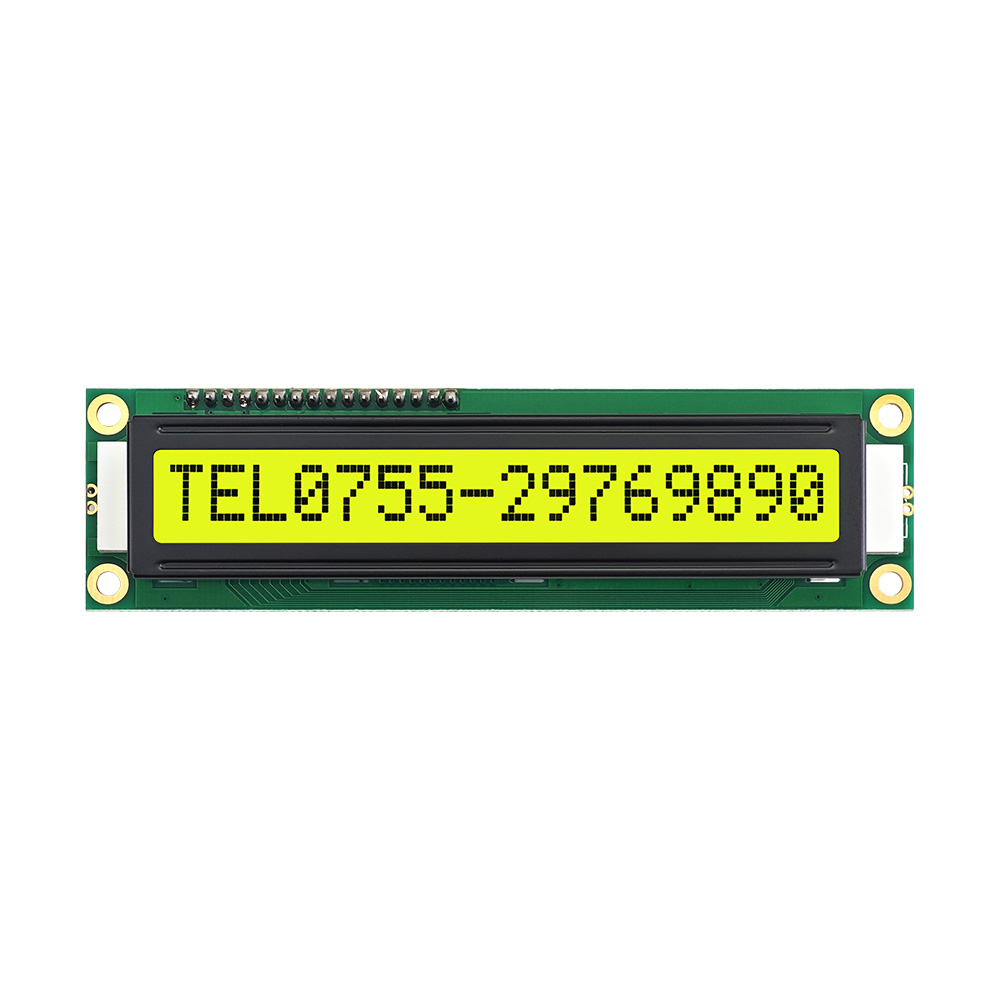

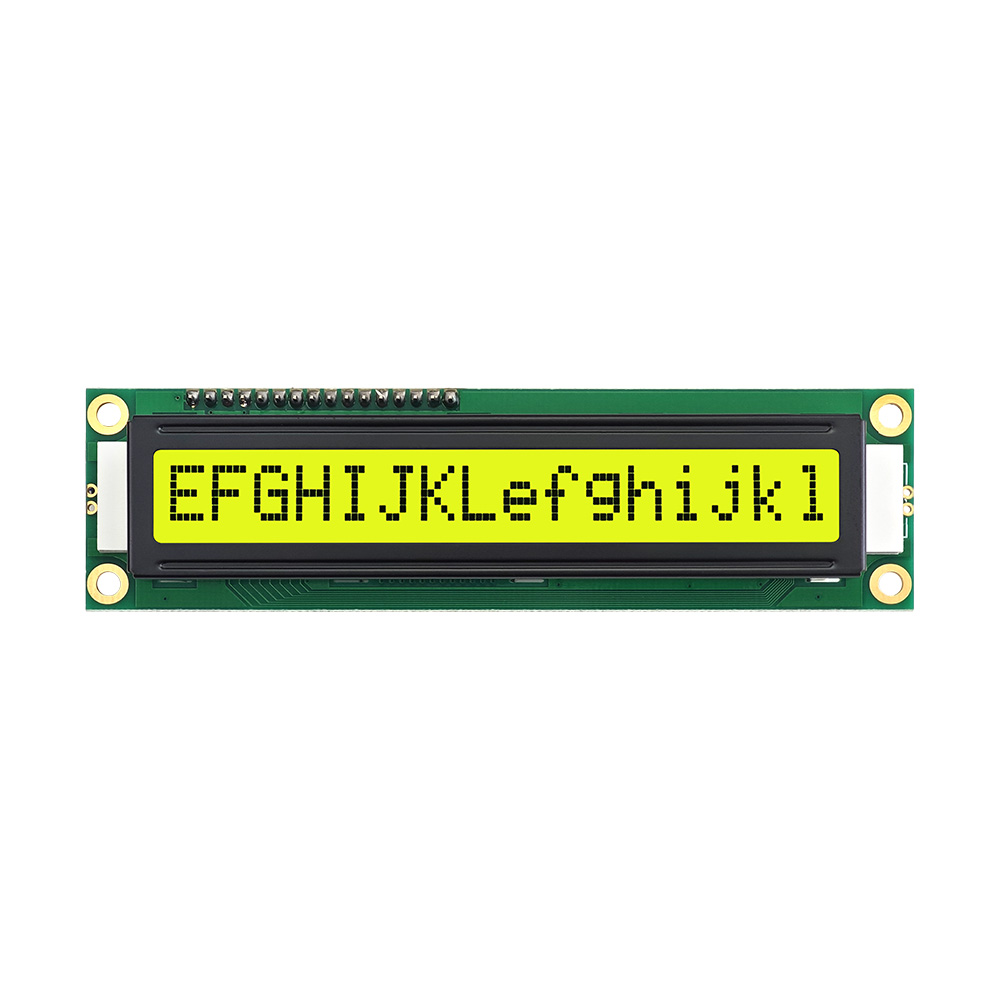

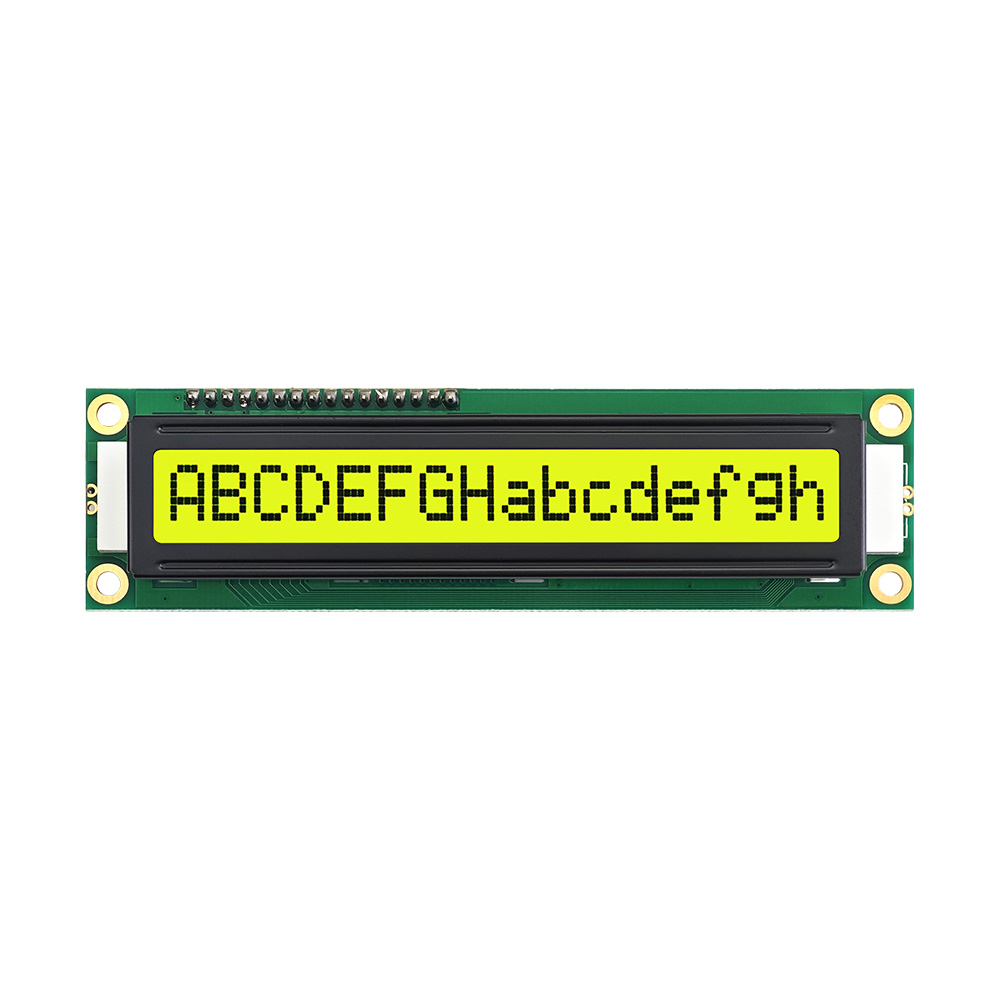

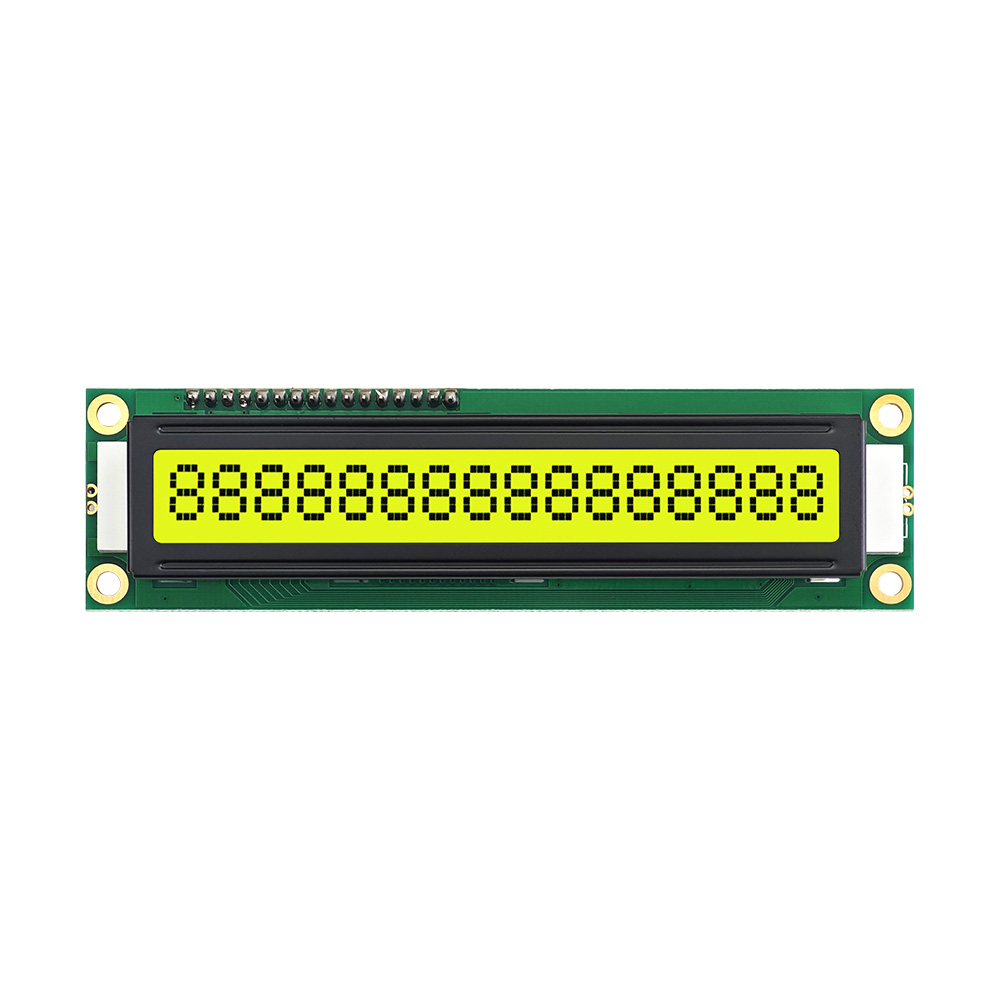

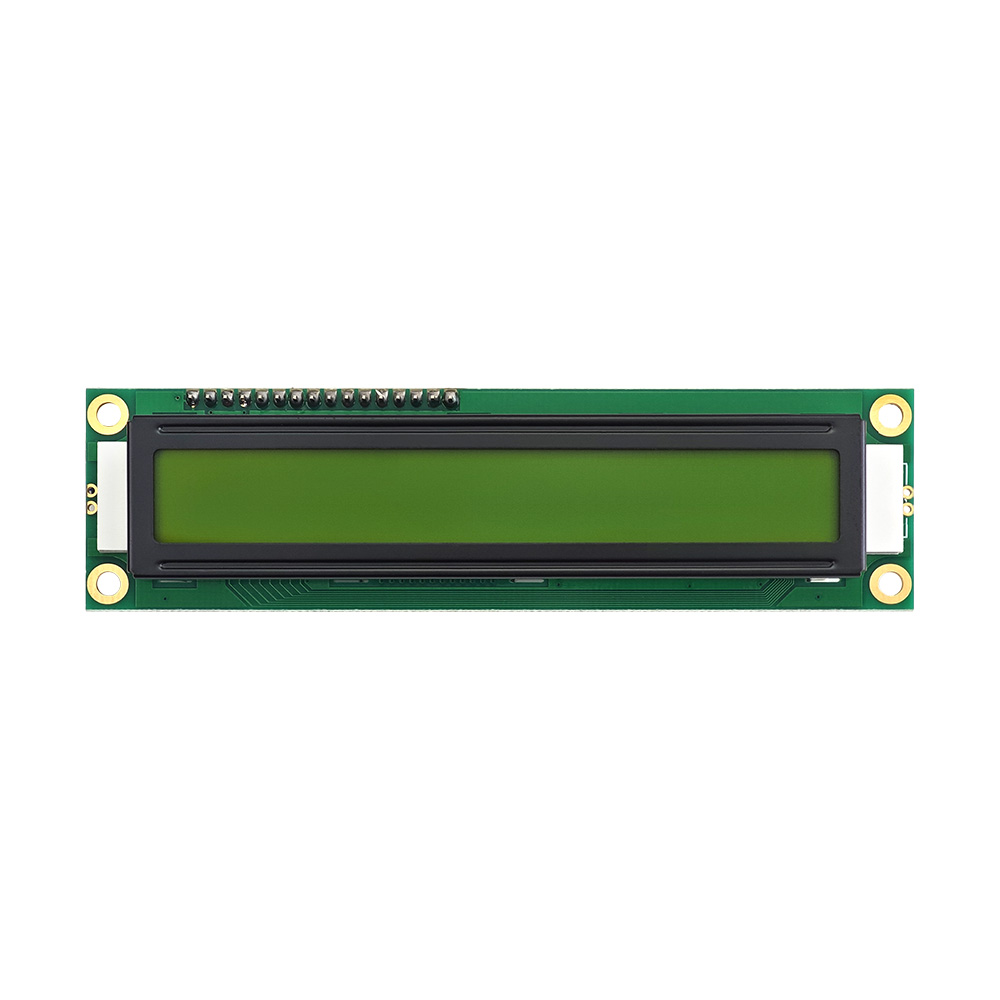

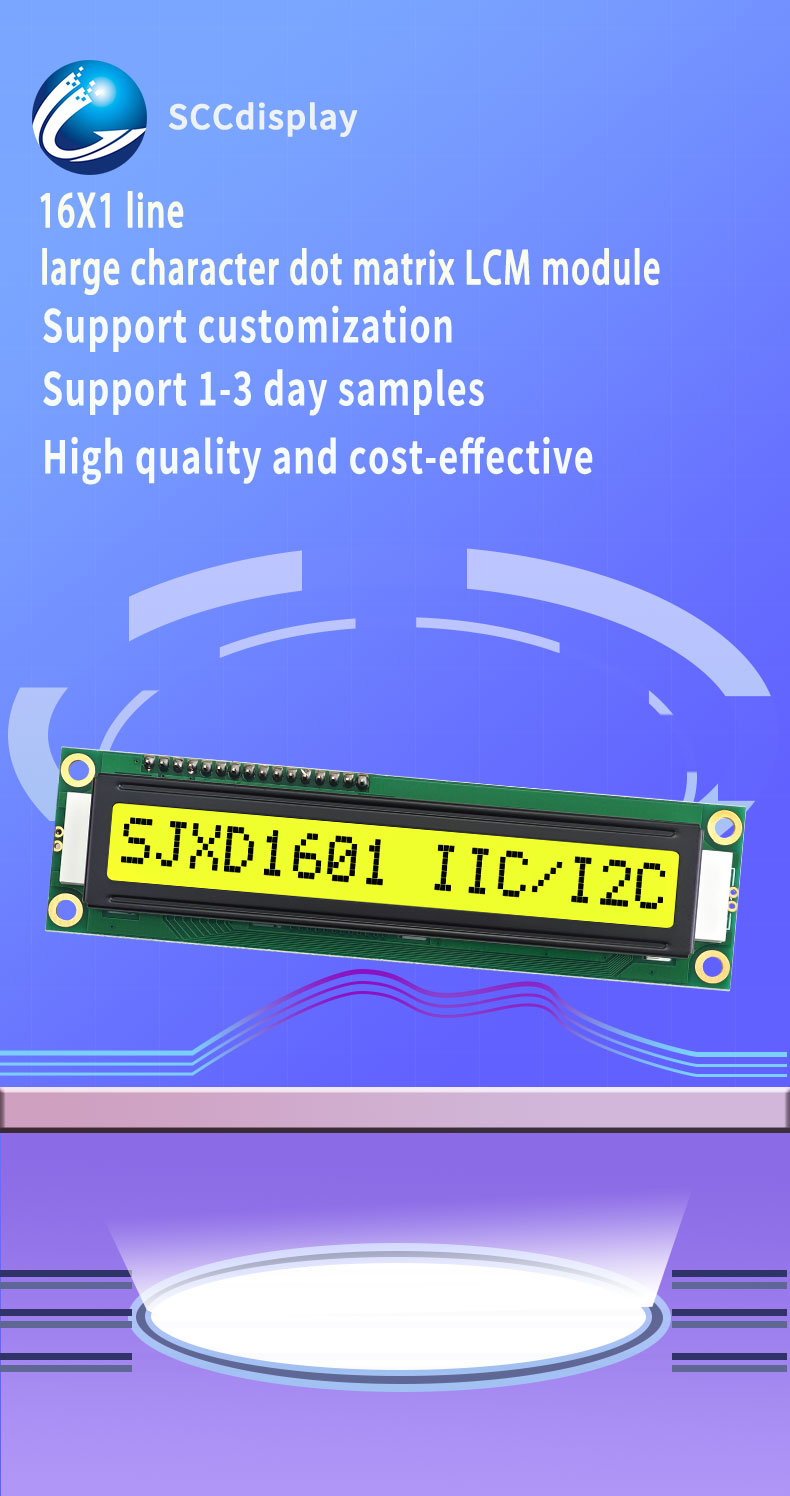

Character LCD 1601 is a slim 16×1 display module for mode names, setting words, عددی اقدار, product labels, and simple operation prompts. It uses STN Positive technology, پیلے رنگ کی ایل ای ڈی بیک لائٹ, and IIC/I2C interface to simplify controller connection. Supporting 3.3V or 5.0V drive voltage, وسیع درجہ حرارت آپریشن, and low power use, یہ میٹر کے مطابق ہے, embedded devices, صنعتی آلات, آلات, and customized LCD products.
پیرامیٹرز:
| کردار کی قسم | 16×1 |
| ماڈل | SJXD1601A-1 IIC |
| ماڈل کا سائز | 122.0× 33.0 × 19.0 ملی میٹر |
| VA سائز | 99.0× 13.5 ملی میٹر |
|
ڈرائیو وولٹیج
|
5.0V یا 3.3V
|
|
ڈرائیو آئی سی
|
AIP31066/ST7066
|
|
بیک لائٹ
|
پیلا ایل ای ڈی بیک لائٹ
|
|
LCD کی قسم
|
STN مثبت
|
|

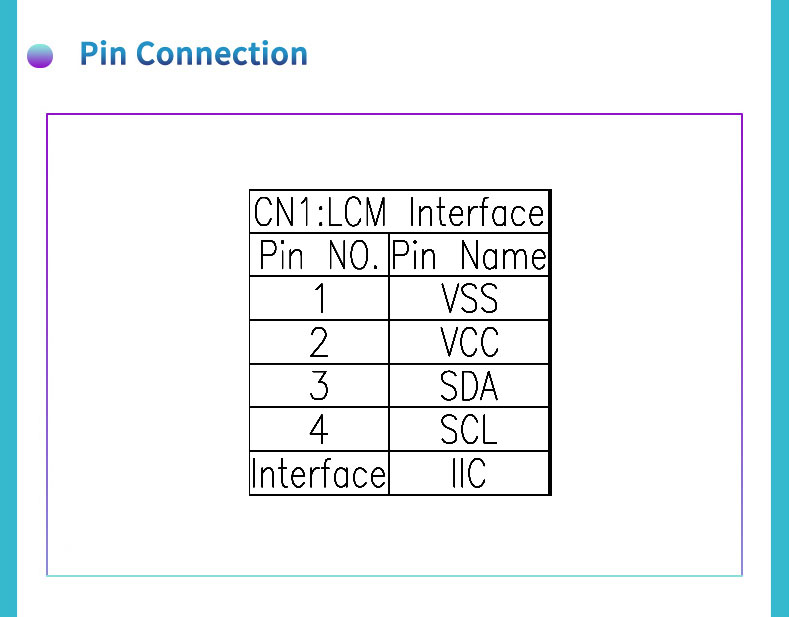

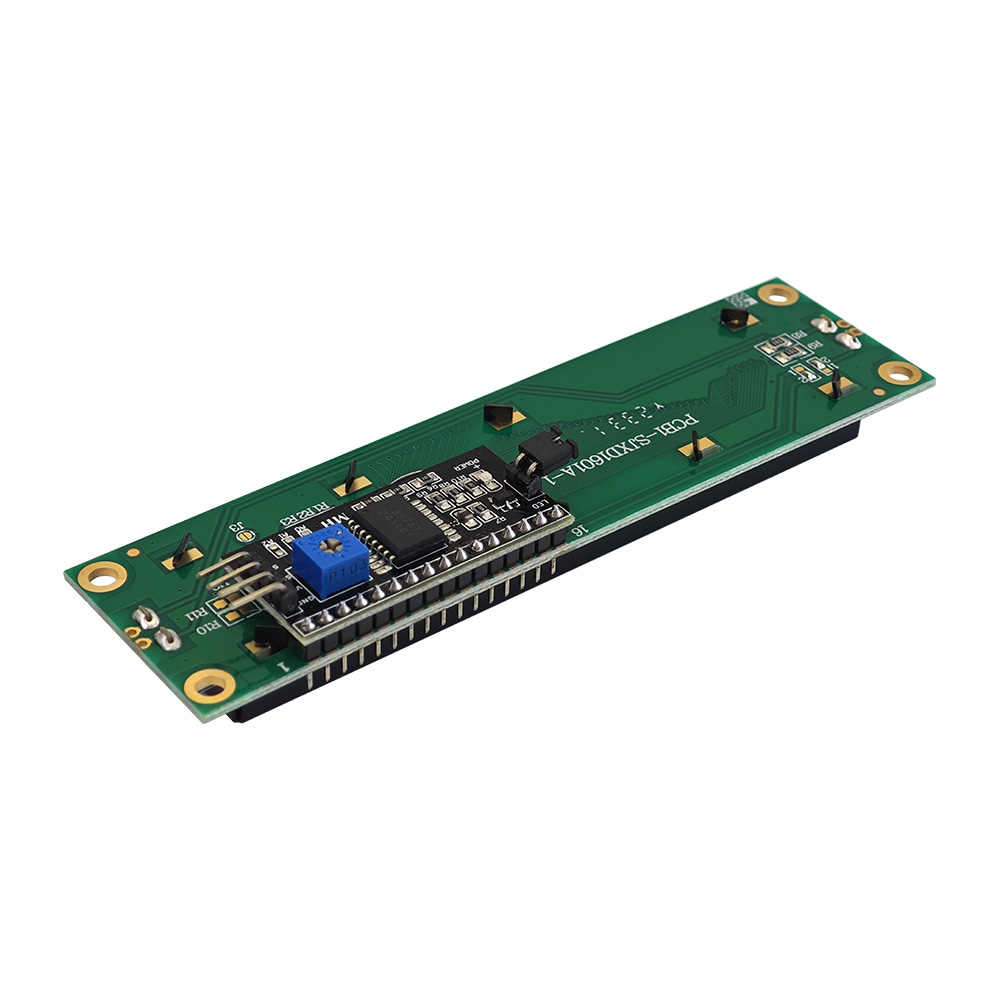

انٹرفیس
|
IIC/I2C
|
| کام کرنے کا درجہ حرارت |
-20°C - +70°C
|
|
اسٹوریج کا درجہ حرارت
|
-30°C - +80°C |

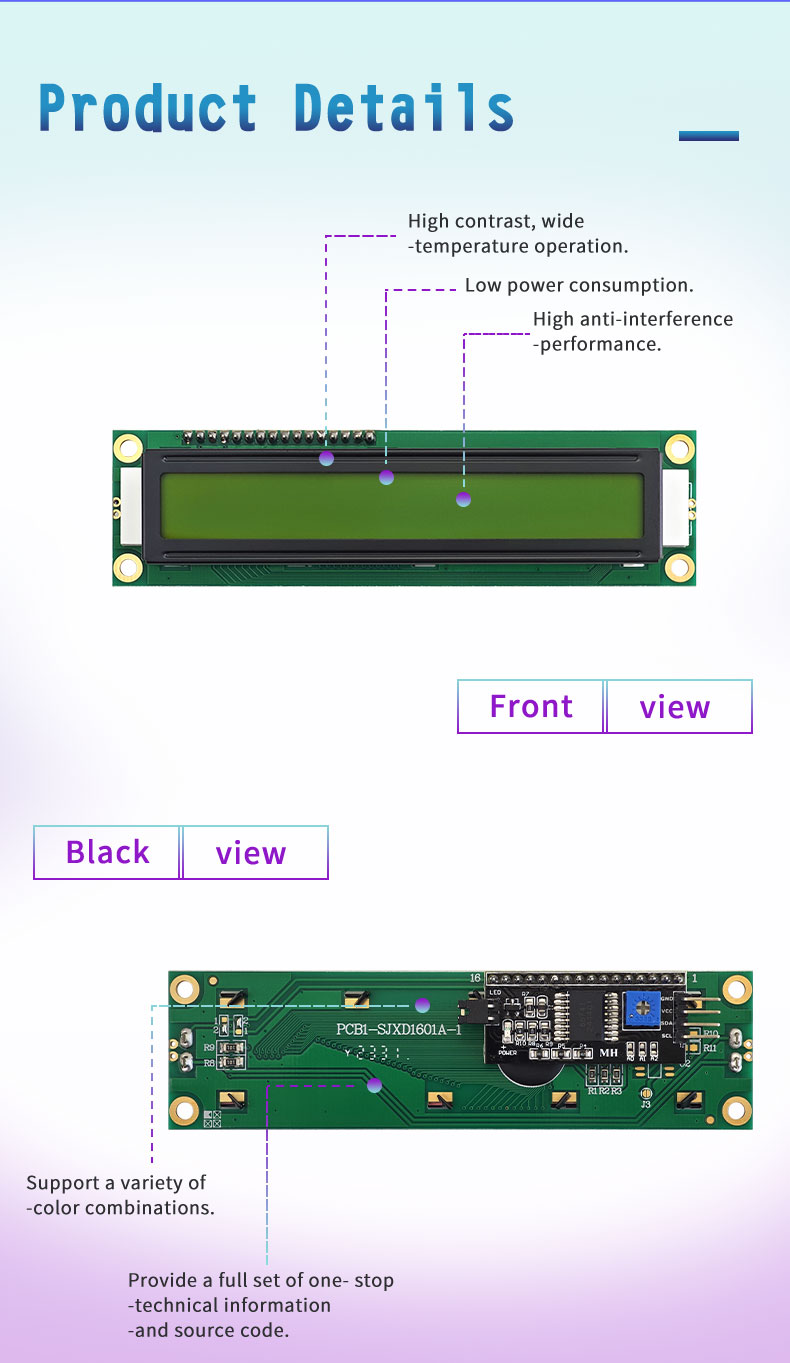

فیچر
- ہائی کنٹراسٹ, وسیع درجہ حرارت آپریشن
- کم بجلی کی کھپت, اعلی مخالف مداخلت کی کارکردگی
- متعدد رنگوں کے امتزاج کے لیے سپورٹ
- ون اسٹاپ تکنیکی معلومات اور سورس کوڈ کا مکمل سیٹ فراہم کریں۔
- حسب ضرورت کی حمایت کرتا ہے۔
- حمایت کرتا ہے۔ 1-3 دن کے نمونے
- اعلی معیار اور سرمایہ کاری مؤثر

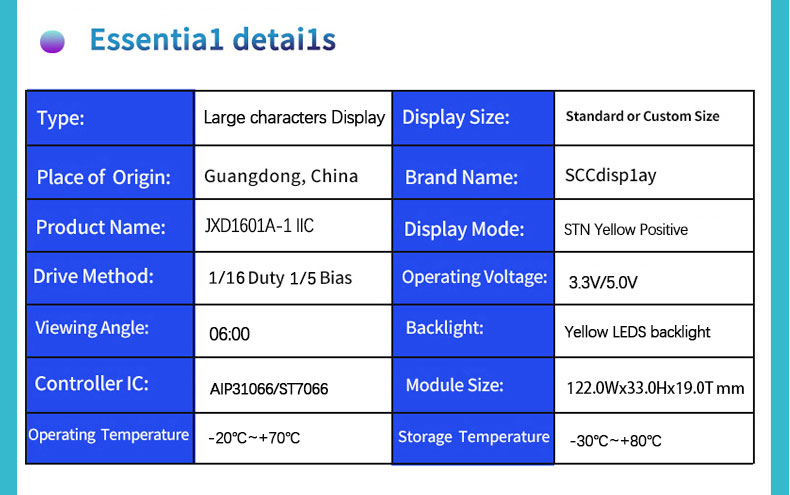

کلیدی وضاحتیں

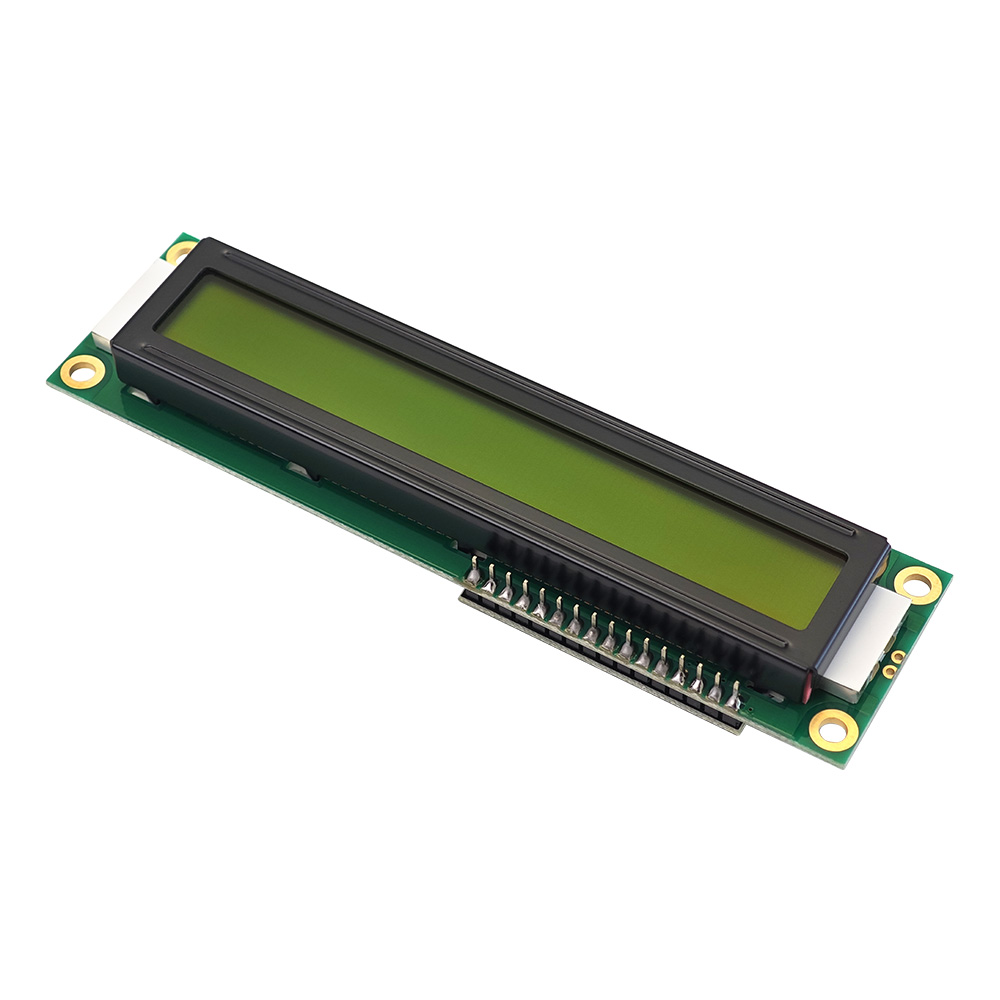

Character LCD 1601 SJXD1601A-1 IIC is a 16×1 single-line display module for readable letters, نمبرز, and simple interface data. It uses a 122.0×33.0×19.0 mm outline size and a 99.0×13.5 mm viewing area, giving equipment panels a slim display strip for one-row content. The module supports 5.0V or 3.3V drive voltage, AIP31066/ST7066 drive IC, پیلے رنگ کی ایل ای ڈی بیک لائٹ, STN مثبت LCD قسم, IIC/I2C انٹرفیس, اور 06:00 دیکھنے کا زاویہ.
ڈیزائن کے معیارات

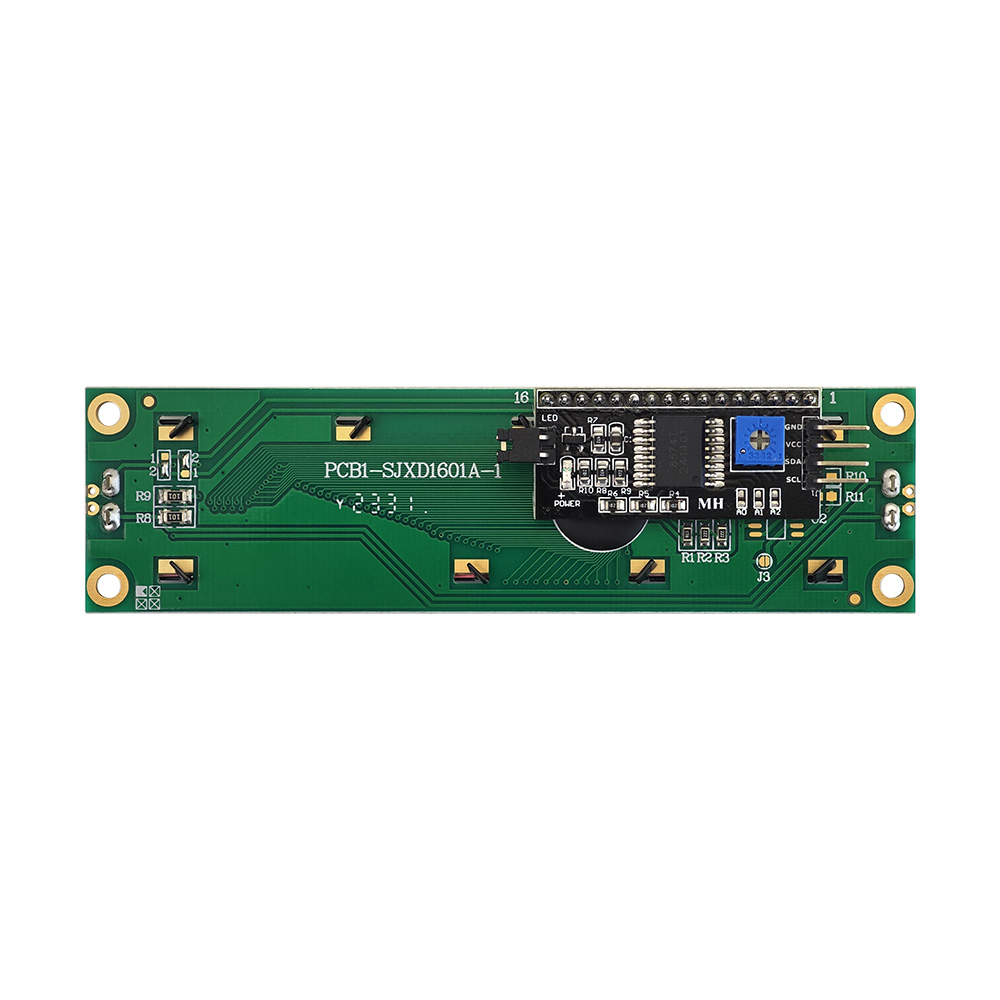

Character LCD 1601 is designed for clean single-line presentation, simple controller connection, and steady long-term operation. The STN Positive structure gives a clear traditional LCD reading style, while the yellow LED backlight makes characters easier to check in compact product windows. Its IIC/I2C interface reduces wiring requirements and helps engineers reserve more pins for other functions. The module supports -20°C to +70°C working temperature and -30°C to +80°C storage temperature. It also offers high contrast, کم بجلی کی کھپت, مداخلت مخالف کارکردگی, color combination options, سورس کوڈ سپورٹ, حسب ضرورت, 1-3 دن کے نمونے, and cost-effective factory supply.
ایپلی کیشنز
Character LCD 1601 fits products that need one direct line of readable content without a larger display area. It can show mode names, setting words, عددی اقدار, product labels, equipment states, alarm text, and simple operation prompts. Common applications include meters, سامان کنٹرول پینل, معلومات ڈسپلے کے نظام, embedded devices, صنعتی آلات, گھریلو آلات, صارفین الیکٹرانکس, and customized LCD products that require a slim character display with easy IIC communication.

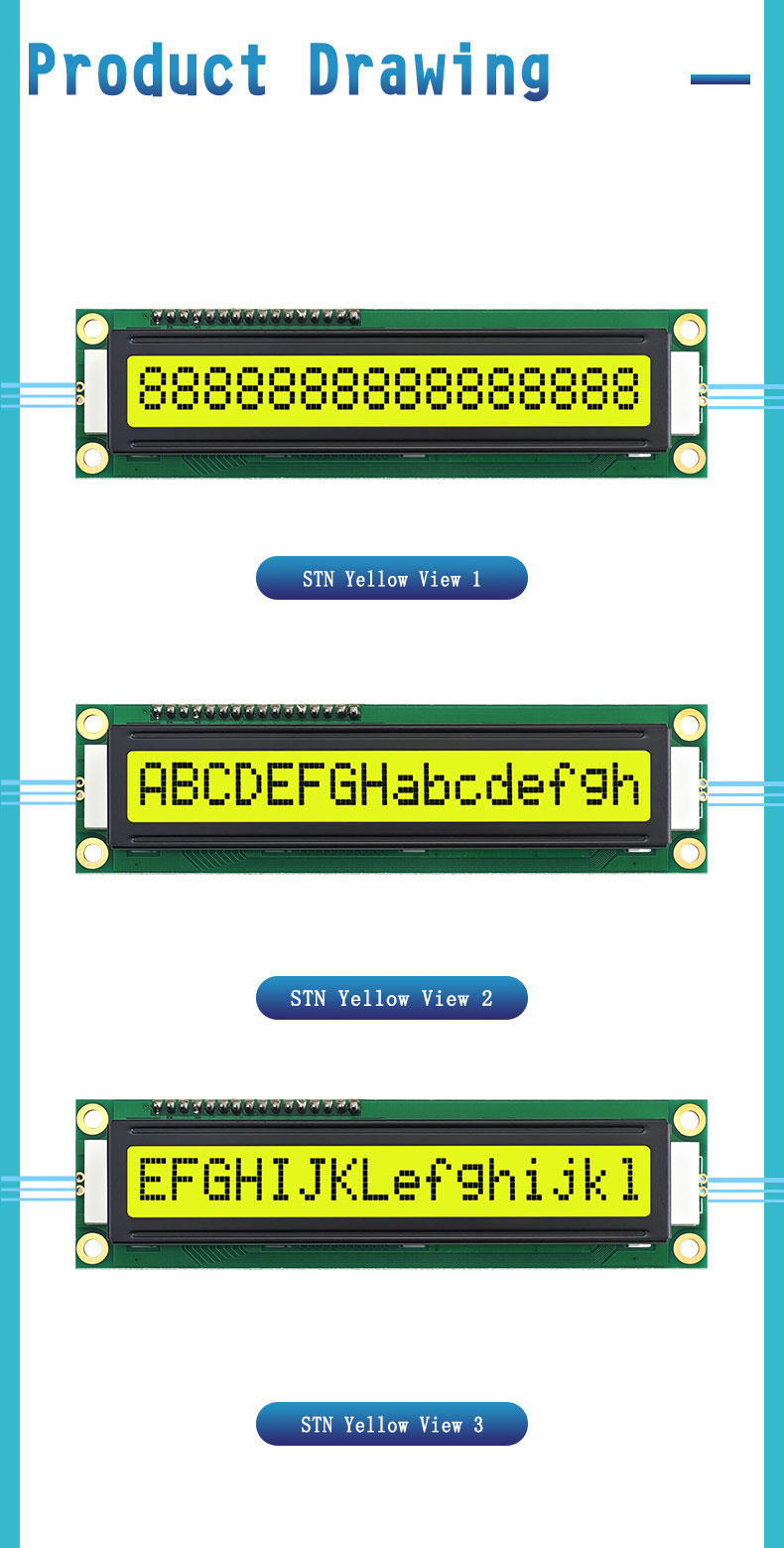

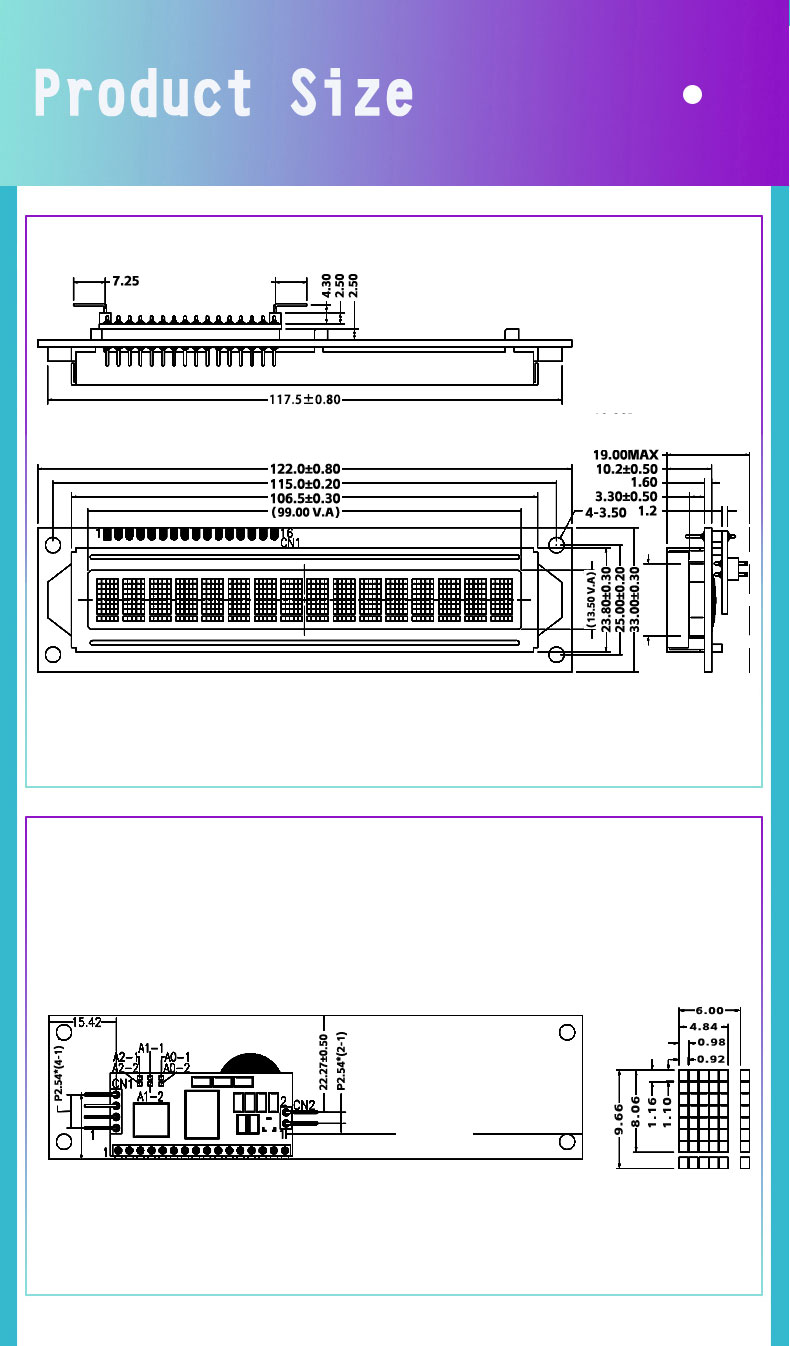

پروڈکٹ کا سائز
اکثر پوچھے گئے سوالات
سوال: یہ اتنا سستا کیوں ہے?
اے: کیونکہ ہم بیچوانوں کے بغیر پیداوار اور فروخت کرنے والی فیکٹری ہیں۔.
سوال: اس LCD ڈسپلے ماڈیول کو کس طرح اپنی مرضی کے مطابق بنائیں?
اے: ماڈیول کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے, کریکٹر ڈسپلے مواد سمیت, backlight رنگ, شیل ڈیزائن, اور دیگر پیرامیٹرز, درخواست کی مخصوص ضروریات کو پورا کرنے کے لیے.
سوال: یہ ماڈیول کن ایپلی کیشنز کے لیے موزوں ہے۔?
اے: یہ ماڈیول ان ایپلی کیشنز کے لیے موزوں ہے جن کے لیے فونٹ کے بڑے حروف اور اعداد کی نمائش کی ضرورت ہوتی ہے۔, جیسے میٹر, سامان کنٹرول پینل, اور انفارمیشن ڈسپلے سسٹم.
سوال: اس ماڈیول کا معیار کیسا ہے۔?
اے: یہ ماڈیول اعلیٰ معیار کے LCD پینلز اور الیکٹرانک اجزاء کا استعمال کرتے ہوئے تیار کیا گیا ہے۔, مستحکم اور قابل اعتماد ہونے کے لیے ڈیزائن کیا گیا ہے۔, طویل مدتی مستحکم آپریشن اور اعلیٰ معیار کے ڈسپلے کی کارکردگی کو یقینی بنانا.
سوال: لاگت کی تاثیر کو کیسے یقینی بنایا جاتا ہے۔?
اے: ماڈیول کو ہموار پیداوار اور لاگت کے کنٹرول کے ساتھ ڈیزائن کیا گیا ہے۔, اعلی معیار اور کارکردگی کو برقرار رکھتے ہوئے ایک سرمایہ کاری مؤثر حل فراہم کرنے کا مقصد.
اگر آپ مزید جاننا چاہتے ہیں یا LCD ڈسپلے اسکرین کو اپنی مرضی کے مطابق بنانا چاہتے ہیں۔, براہ مہربانی بلا جھجھک ہم سے رابطہ کریں.
