基本情報
Substituting Graphics LCD For Character isplay describes choosing an 8×2 character LCD when a full graphic screen is unnecessary. The SJXD0802A-1 module can show two rows of text, 価値観, シンボル, プロンプト, and codes with simpler firmware control than pixel-based displays. It supports 3.3V/5V drive voltage, common controller IC options, LED backlight choices, コンパクトな統合. This solution fits meters, アクセス端末, small medical devices, appliance panels, テストツール, スマートコントローラー, 教育キット, および組み込み製品.

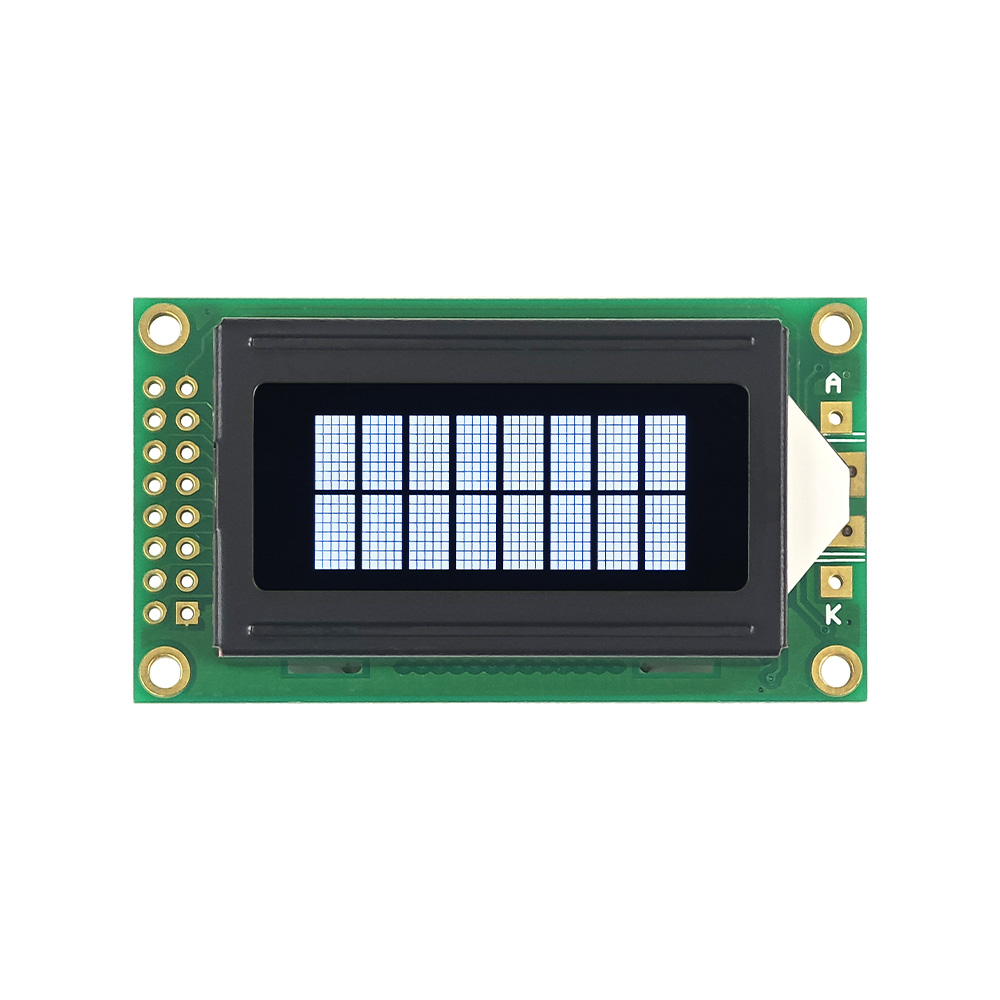

パラメータ:
| 文字の種類 | 8X2 |
| モデル | JXD0802A-1 |
| モデルサイズ | 58.0×32.0×14.0MM |
| VAサイズ | 37.7×16.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
VA ネガティブ
|
|

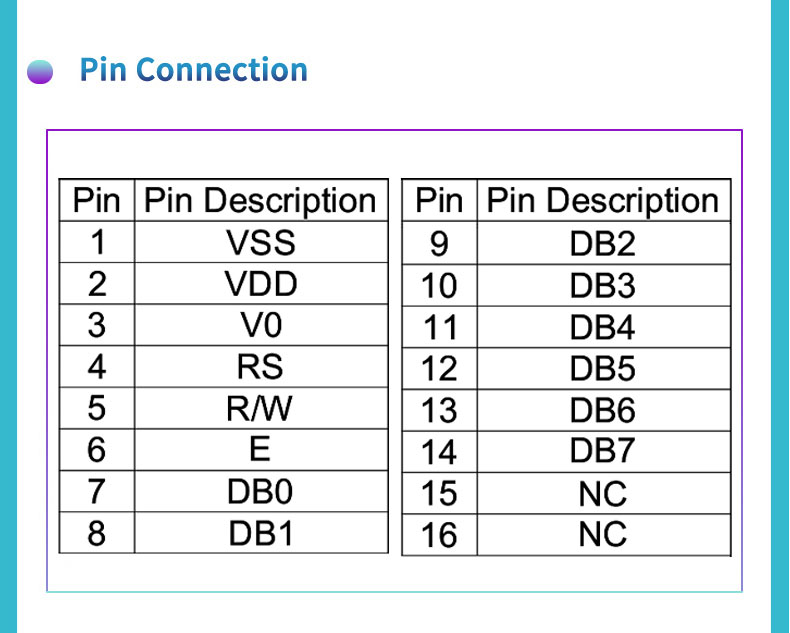

インタフェース
|
16PINパラレルポート
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

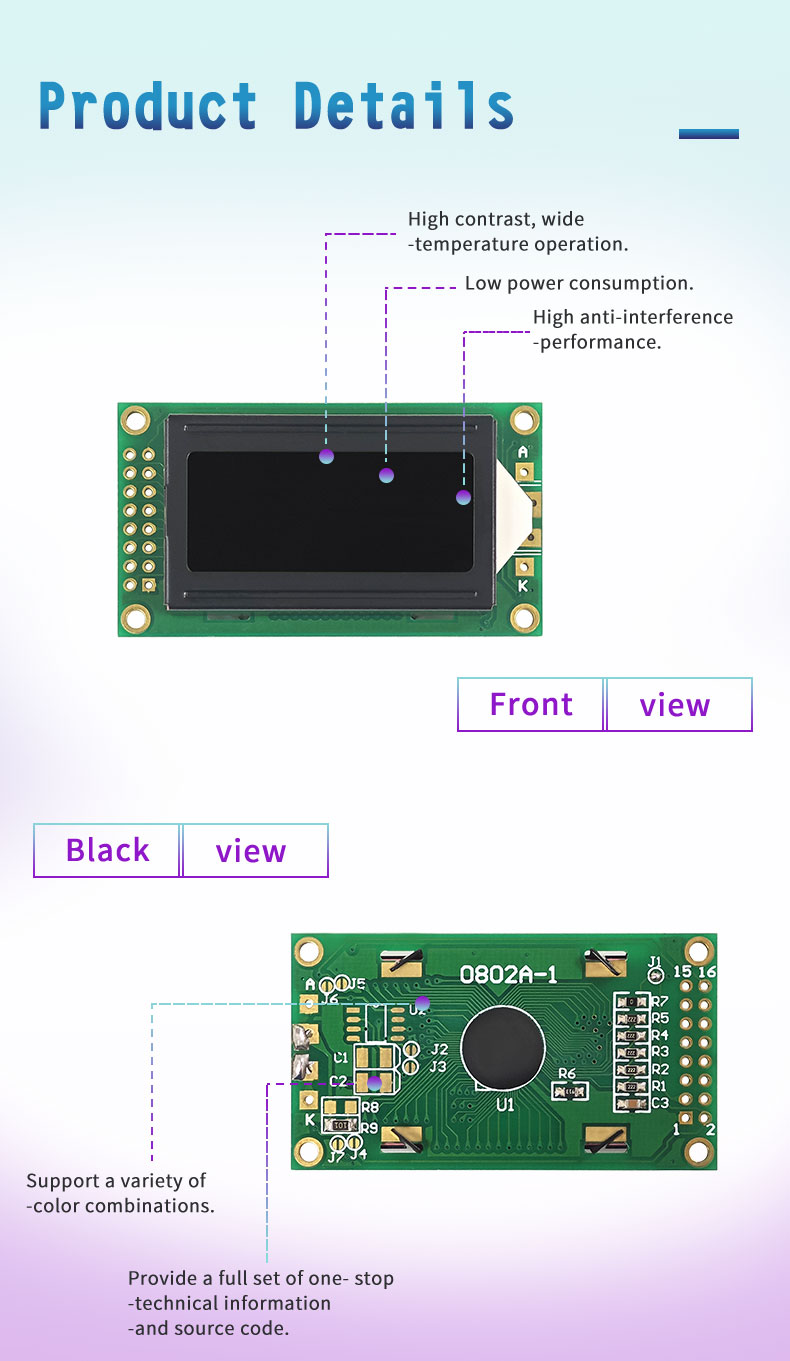

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
Substituting Graphics LCD For Character isplay refers to using a compact character LCD module when a full graphic screen is not required. The SJXD0802A-1 model provides an 8×2 character layout, giving two short rows for text, 価値観, シンボル, コード, and simple operating messages. 3.3V/5.0Vの駆動電圧をサポートします, common controller IC options such as ST7066/AIP31066, LED backlight configurations, and standard character command control. Its small display format helps reduce cost, wiring complexity, and software workload in space-limited embedded products.
設計基準
Substituting Graphics LCD For Character isplay focuses on practical display selection for projects that only need fixed text or basic data output. Compared with a graphics LCD, an 8×2 character LCD can simplify firmware design because developers do not need to draw fonts, アイコン, or pixel-based layouts. The module supports stable command response, clear character positioning, 低電力動作, and dependable readability. It can also be customized with different backlight colors, display modes, voltage settings, viewing directions, interface layouts, and mechanical structures for OEM product development.
アプリケーション
Substituting Graphics LCD For Character isplay is suitable for devices where a graphic screen would add unnecessary cost or design complexity. センサーの測定値を表示できます, タイマー値, メニューラベル, バッテリーの状態, アラームコード, short prompts, and device operating states. 一般的な用途にはポータブルメーターが含まれます。, access control terminals, small medical devices, appliance panels, 試験器具, vending equipment, スマートホームコントローラー, 教育委員会, DIYエレクトロニクス, and compact embedded systems. Its two-line character format offers enough display space for essential information while keeping the user interface simple.

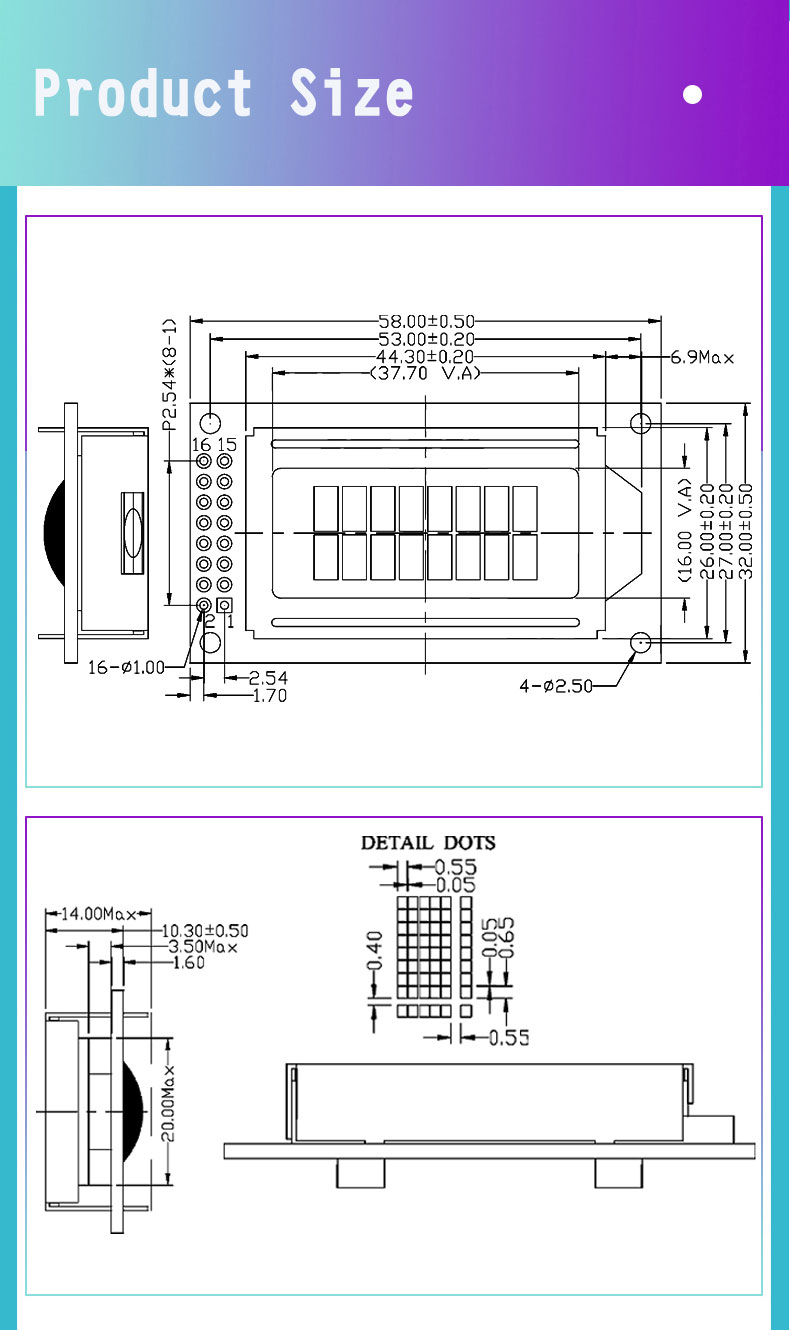

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
