基本情報

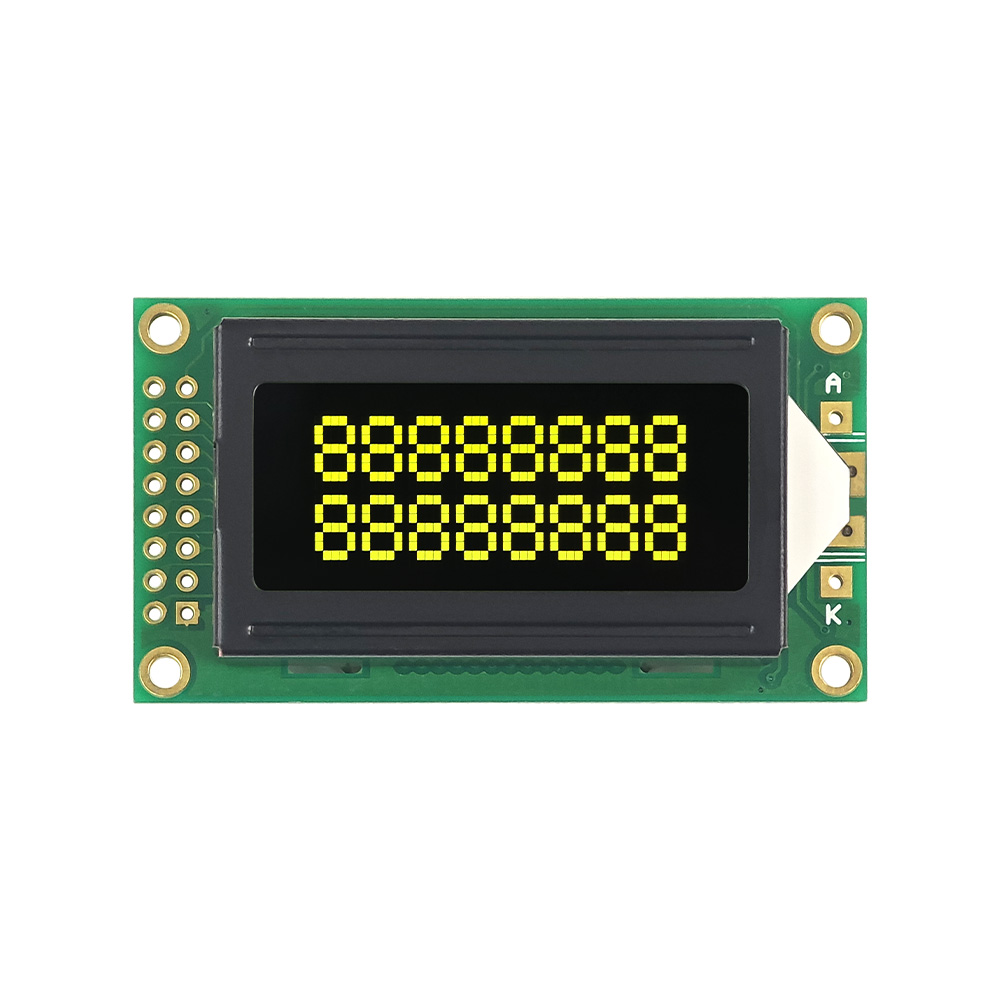

ドットマトリックス液晶 0802 is a compact 8×2 character LCD module for devices that need two short lines of text, 数字, または記号. The SJXD0802A-1 model supports 3.3V/5V drive voltage, common controller IC options such as ST7066/AIP31066, LED backlight choices, and standard character commands. It helps display sensor values, メニューラベル, 警告コード, タイマー, バッテリーの状態, and operating prompts in portable meters, アクセスシステム, 医療用電子機器, appliance panels, テストツール, 教育キット, および組み込みコントローラー.
パラメータ:
| 文字の種類 | 8X2 |
| モデル | JXD0802A-1 |
| モデルサイズ | 58.0×32.0×14.0MM |
| VAサイズ | 37.7×16.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
VA ネガティブ
|
|

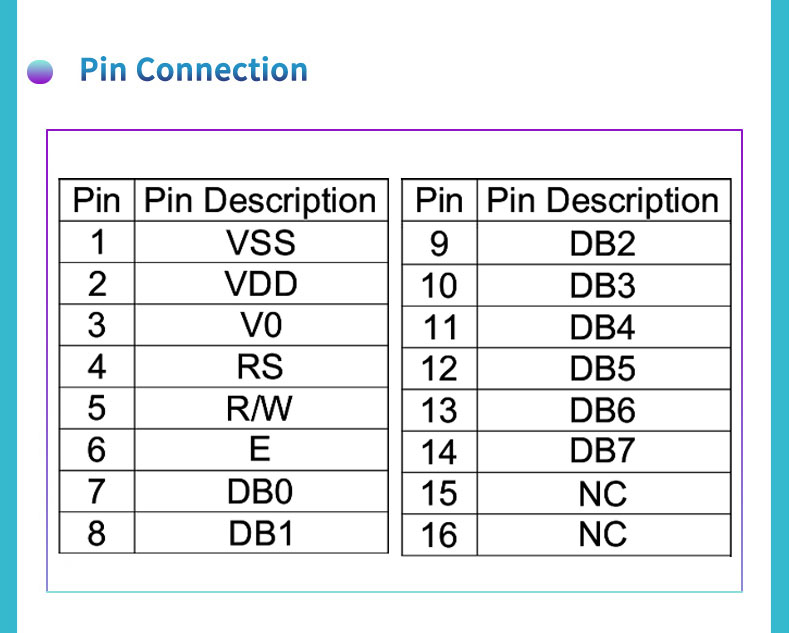

インタフェース
|
16PINパラレルポート
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

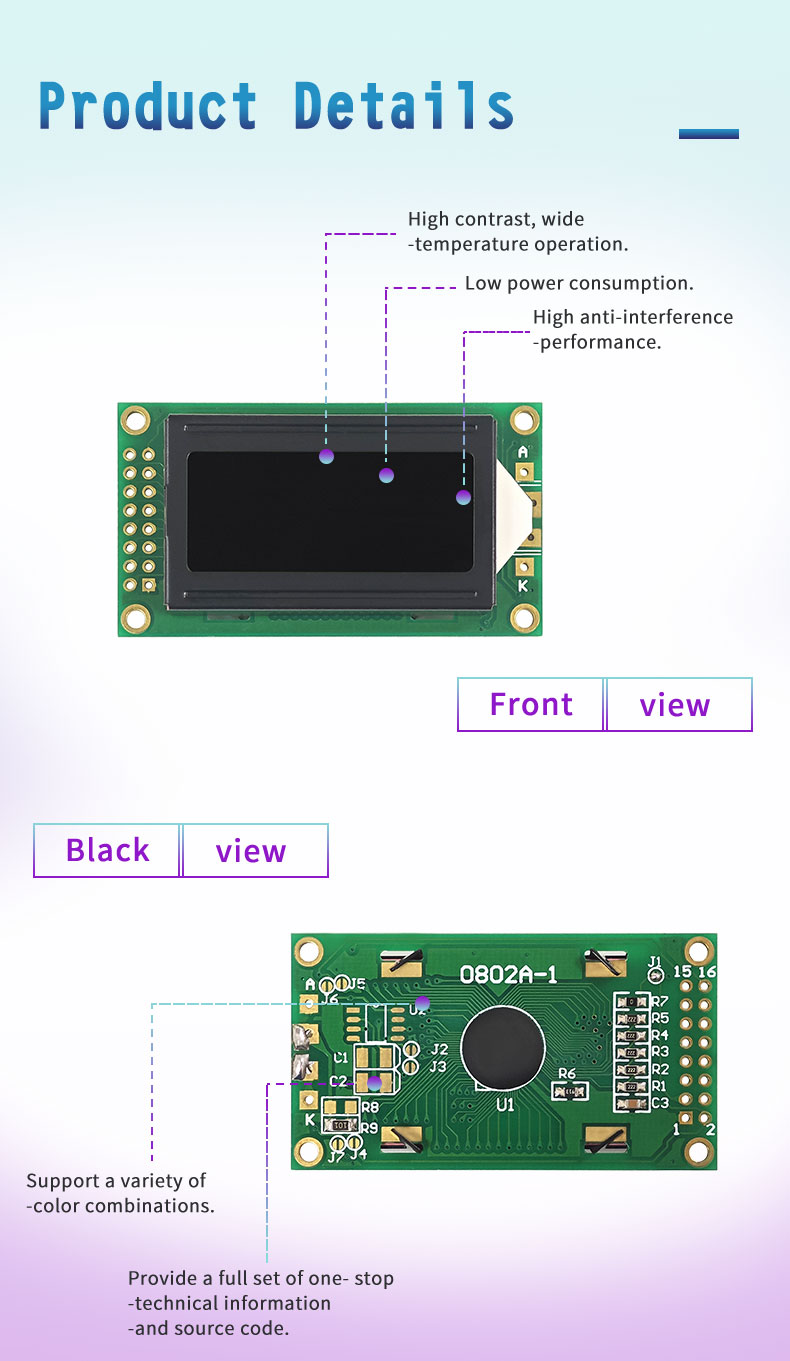

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
- 最速のバッチ配信が可能 15 日
主な仕様
ドットマトリックス液晶 0802 is an 8×2 character LCD module designed for compact devices that need two short rows of readable information. The SJXD0802A-1 model supports 3.3V/5.0V drive voltage, common controller IC options such as ST7066/AIP31066, and standard character display commands for stable text output. Its dot matrix structure allows letters, 数字, シンボル, and simple status prompts to appear clearly in a small display window. The module can be supplied with LED backlight options, standard pin connection, and reliable operating performance for embedded control products.
設計基準
ドットマトリックス液晶 0802 is built for space-saving layouts, simple character control, and dependable readability in small electronic systems. The 8×2 format gives engineers more display flexibility than a single-line LCD while keeping the module compact enough for narrow panels and handheld equipment. Its controller-compatible design supports predictable command response, easy MCU integration, and efficient text positioning. The display can also be adapted through backlight color, LCD mode, 視野角, voltage setting, interface arrangement, and mechanical structure to meet different OEM project requirements.
アプリケーション
ドットマトリックス液晶 0802 is suitable for devices that need concise two-line feedback without using a larger graphic display. センサー値を表示できます, short menu names, 警告コード, mode indicators, 数時間分のデータ, バッテリーの状態, and simple operating prompts. Typical uses include portable instruments, small meters, access control devices, 医療用電子機器, appliance panels, テストツール, 教育委員会, DIYコントローラー, smart home products, vending devices, および組み込み端末. Its compact two-row layout works well where product space is limited but users still need clear information output.

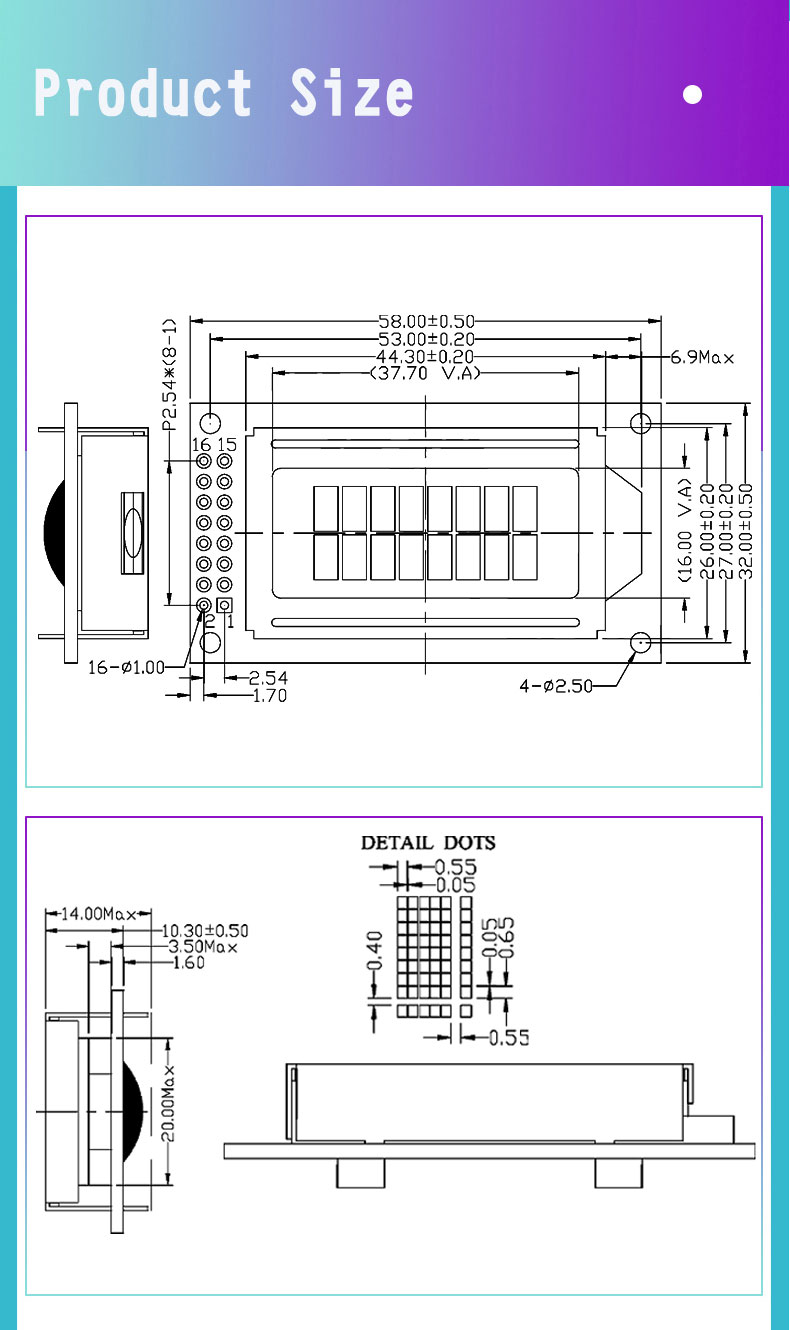

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
