基本情報

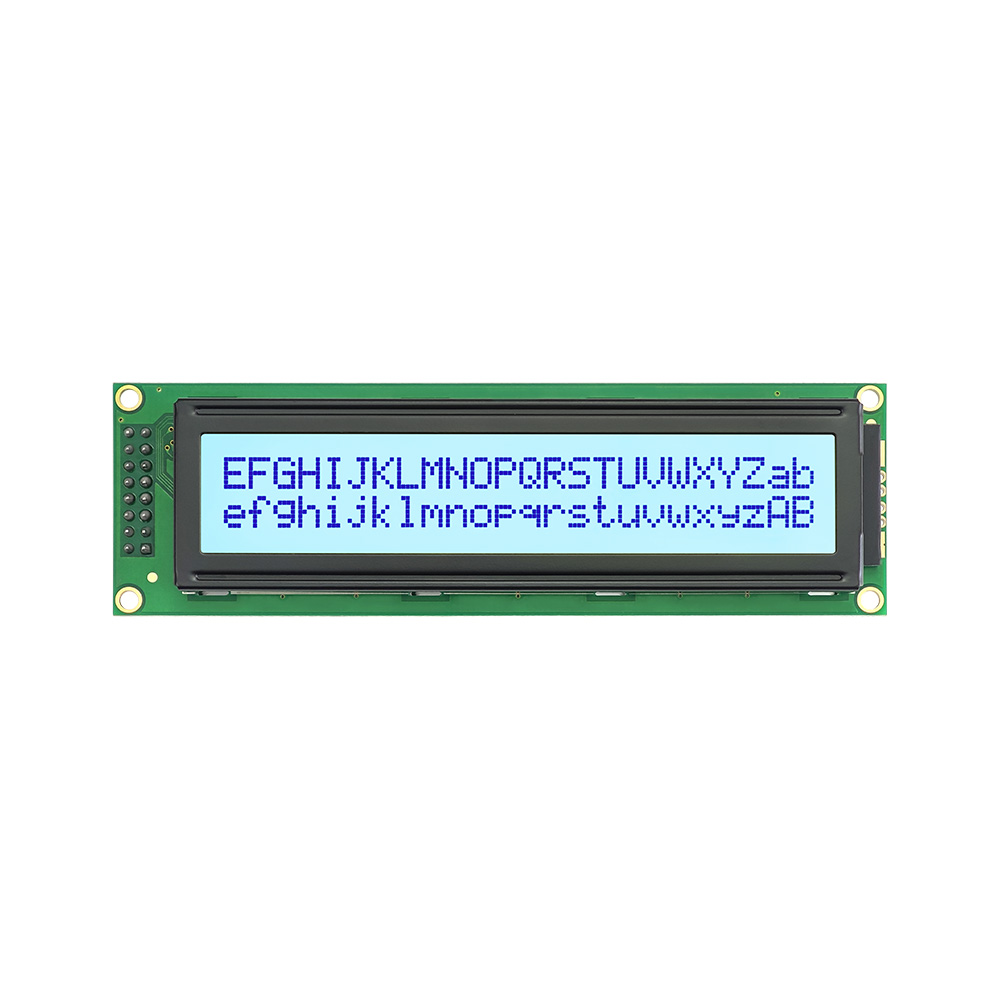

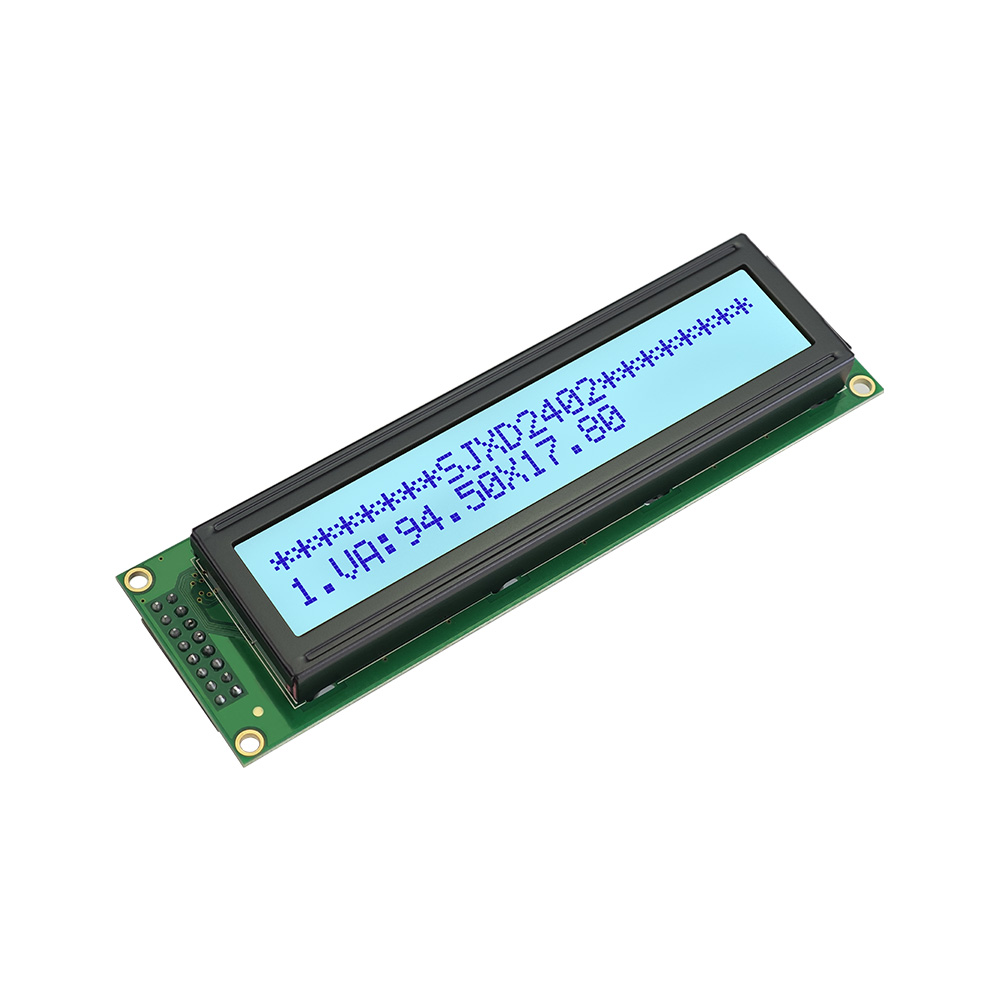

Monochrome I2C offers a 24x2 character display format for equipment needing longer menu text, 価値観, and operating messages with simplified wiring. Its STN positive screen, 白色LEDバックライト, IICインターフェース, and 3.3V/5V drive support clear viewing and easy MCU connection. The 118.0x36.0mm module suits meters, コントローラー, 医療機器, アプライアンス, 産業機器, and DIY projects requiring wider text capacity during setup, 監視, テスト, and daily operation across compact product design needs.
パラメータ:
| 文字の種類 | 24×02 |
| モデル | JXD2402A-IIC |
| モデルサイズ | 118.0×36.0×20.0 mm |
| VAサイズ | 94.5×17.8mm |
|
駆動電圧
|
5.0V/3.3V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
STN陽性
|
|
インタフェース
|
IIC/I2C
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

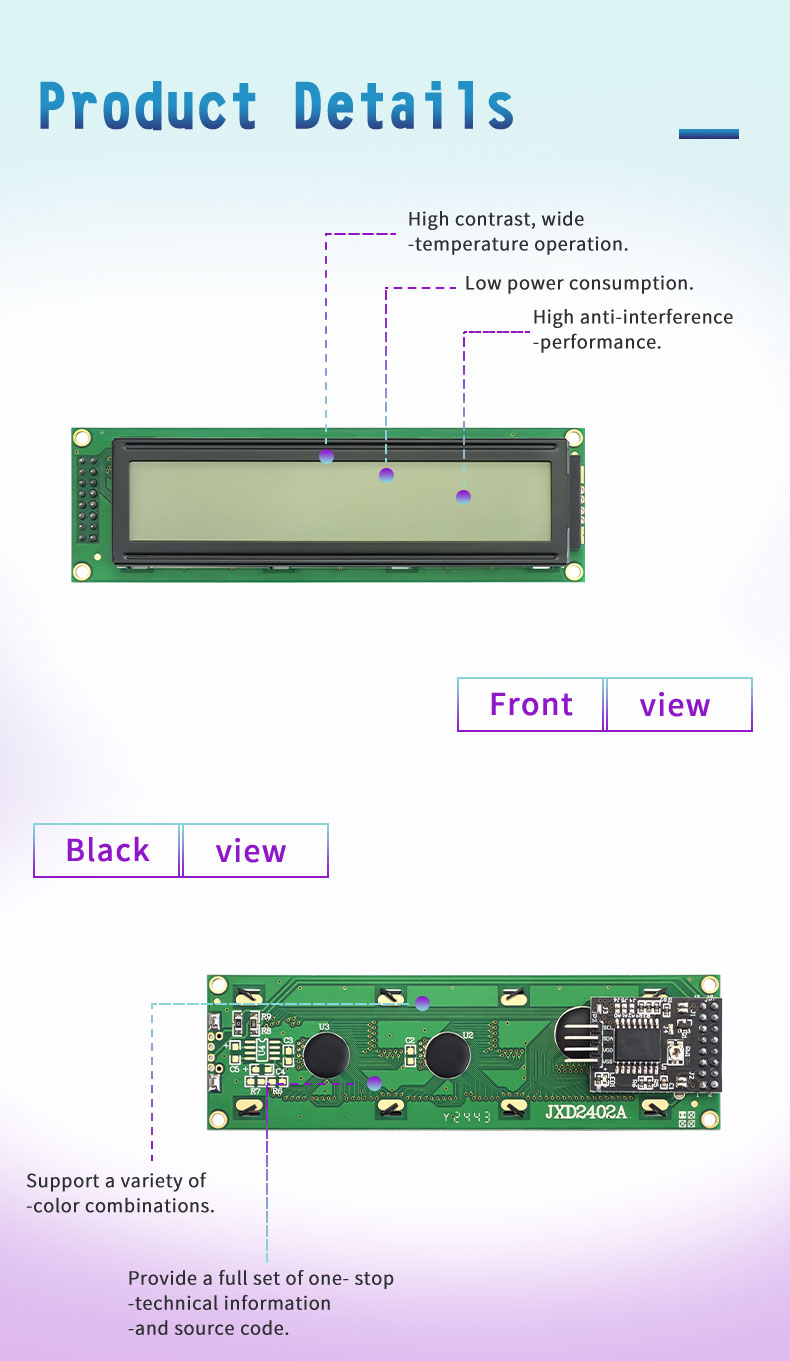

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い

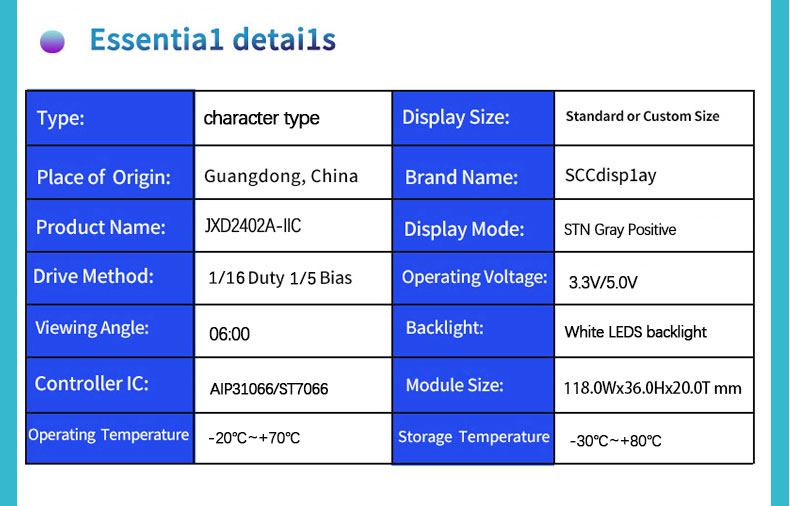

主な仕様
Monochrome I2C is a 24×2 character LCD module designed for equipment that needs longer two-line information than common 16×2 or 20×2 displays. The SJXD2402A-IIC model uses a 118.0×36.0×20.0 mm module size and a 94.5×17.8 mm viewing area, giving more room for menus, 数字, and operating messages. It supports 5.0V/3.3V drive voltage, ST7066/AIP31066ドライバーIC, IIC/I2Cインターフェース, 白色LEDバックライト, STNポジティブ液晶タイプ, 06:00 見る方向, -20°C to +70°C operation, and -30°C to +80°C storage.
設計基準
Monochrome I2C focuses on cleaner wiring, practical MCU connection, and readable light-background character output. The IIC communication design reduces control-line demand, helping engineers simplify PCB layout and reserve more pins for sensors, buttons, or other functions. Its STN positive display mode provides clear character contrast, while the white LED backlight supports a neat visual style for professional interface panels. モジュールは低消費電力もサポートします, 高い耐干渉性能, 複数の色の組み合わせ, 完全な技術情報, ソースコードのサポート, カスタマイズ, 1–3日分のサンプル, and cost-effective project development.
アプリケーション
Monochrome I2C is suitable for devices that need wider character capacity for parameter lists, セットアップメニュー, 警告プロンプト, ステータスフィードバック, operating guidance, and measurement data. メートル単位で使用できます, 機器制御パネル, information display systems, 産業機器, 医療機器, 家電製品, 家電, およびDIY開発プロジェクト. Its 24×2 layout, I2C connection, STN positive readability, and enlarged viewing area make it useful for products that need more text content while keeping a simple character LCD structure.

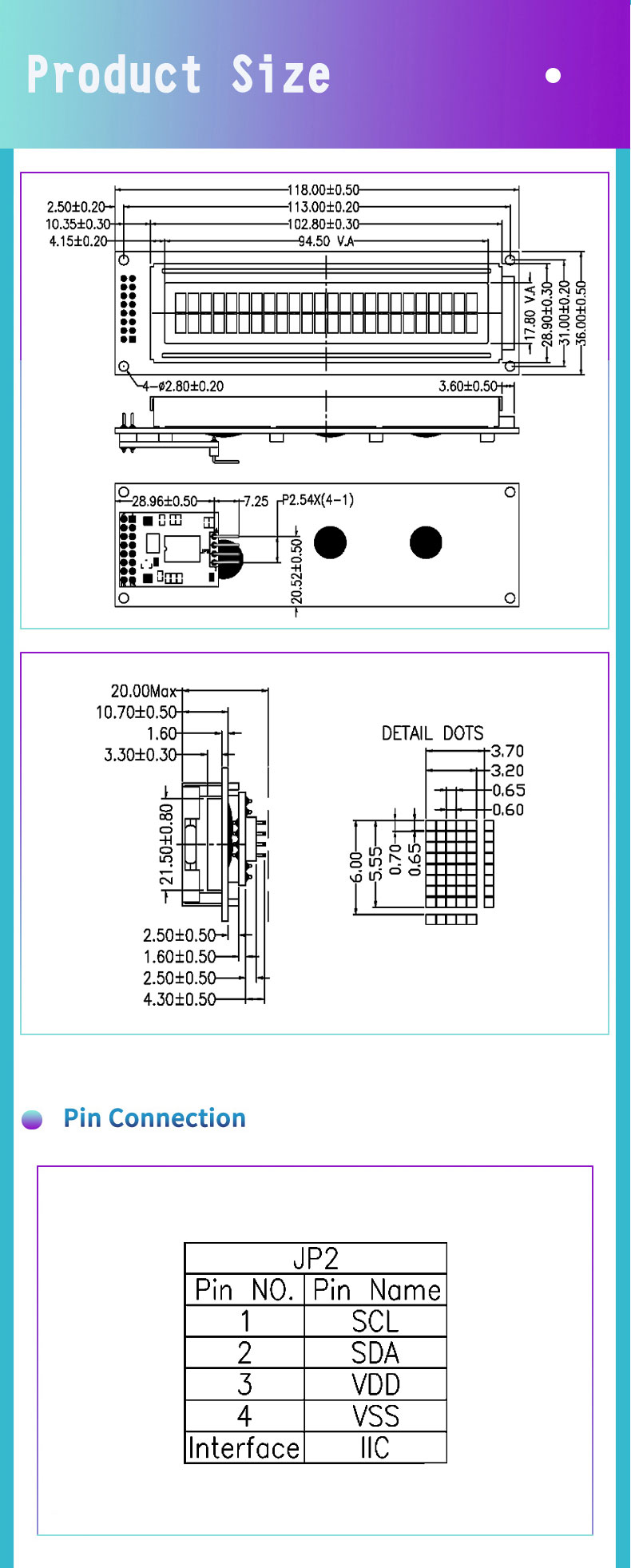

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: 費用対効果はどのように確保されるのか?
あ: モジュールは合理化された生産とコスト管理を考慮して設計されています, 高品質とパフォーマンスを維持しながら、コスト効率の高いソリューションを提供することを目指しています.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
