基本情報

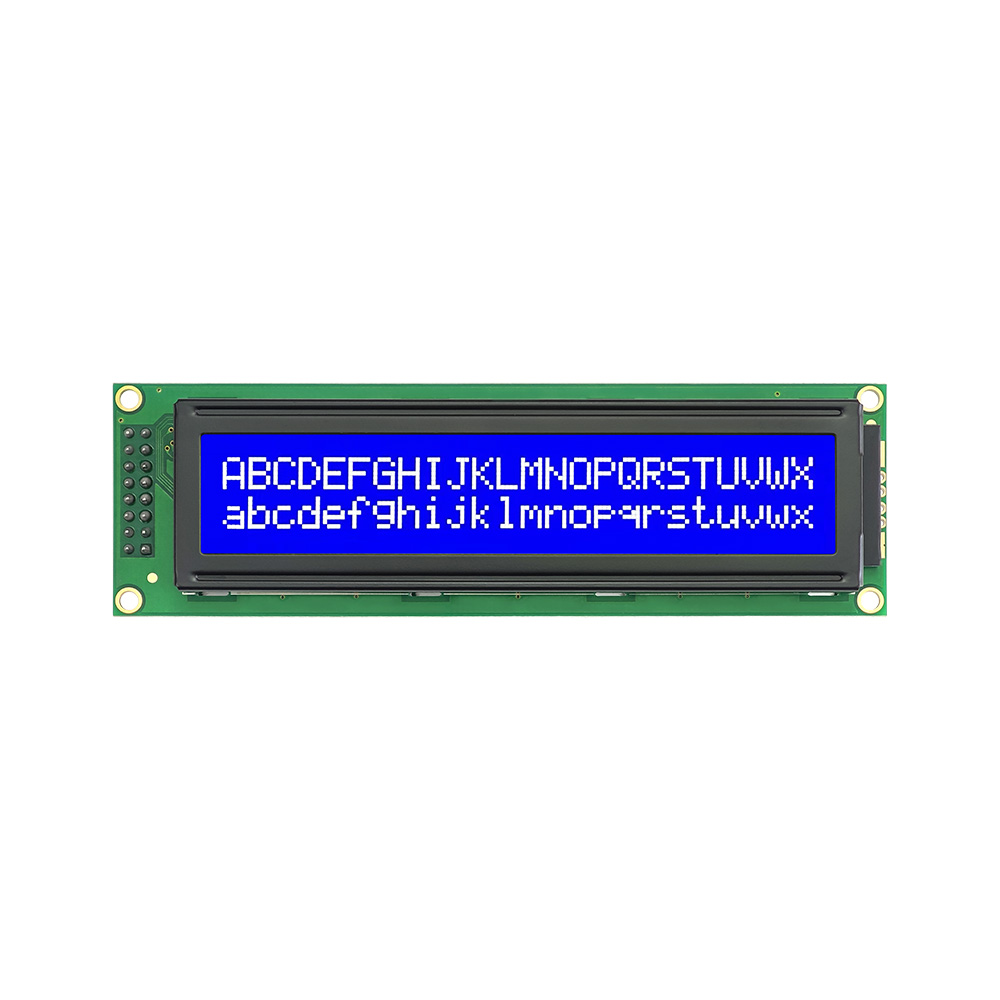

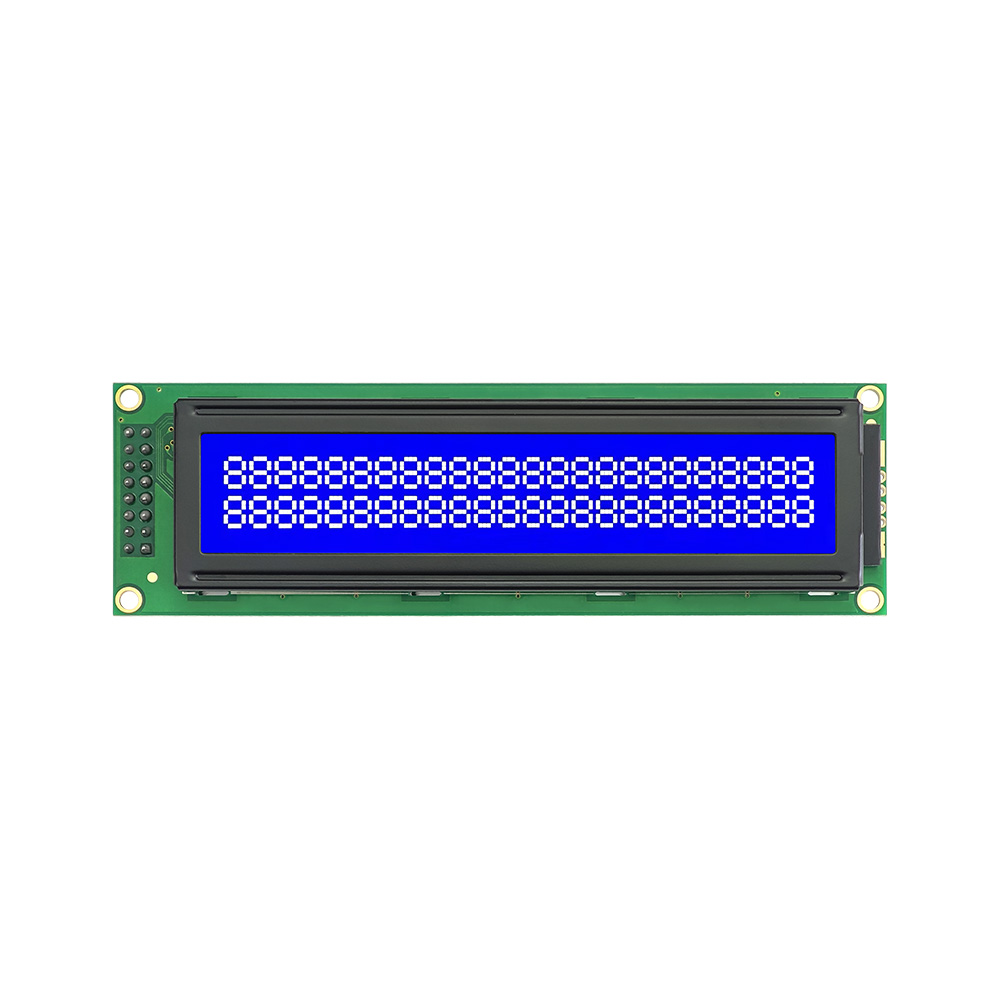

IIC 24X2 Characters offers a wider two-line LCD format for devices needing longer menu labels, 価値観, and operating prompts. Its IIC interface reduces wiring, while the STN negative screen and LED backlight support clear dark-background readability. The 118.0x36.0mm module fits meters, コントロールパネル, 医療機器, アプライアンス, 産業機器, and development boards requiring stable text output, efficient MCU connection, and practical space saving during setup, 診断, メンテナンス, and daily use tasks.
パラメータ:
| 文字の種類 | 24×02 |
| モデル | JXD2402A-IIC |
| モデルサイズ | 118.0×36.0×20.0mm |
| VAサイズ | 94.5×17.8mm |
|
駆動電圧
|
5.0V/3.3V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
STN LED backlight
|
|
液晶タイプ
|
STNネガティブ
|
|
インタフェース
|
IIC/I2C
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

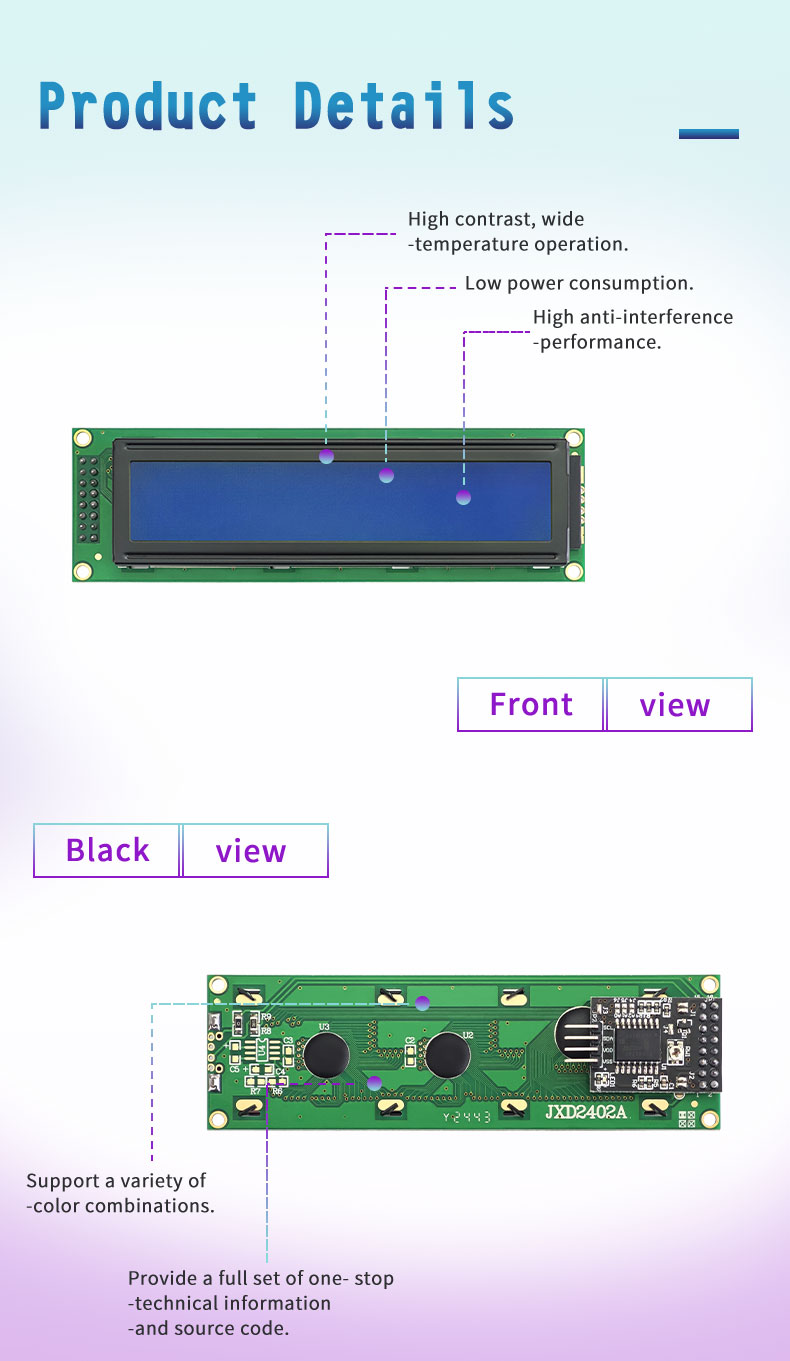

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
IIC 24X2 Characters is a two-line LCD character module designed for projects that require wider text capacity and cleaner data arrangement. JXD2402A-IIC モデルは、 24 行ごとの文字数, giving more space for menu labels, 動作値, コード, およびシステムプロンプト. It features a 118.0×36.0×20.0 mm module size, 94.5×17.8 mmの表示領域, 5.0V/3.3V駆動電圧, ST7066/AIP31066ドライバーIC, IIC/I2Cインターフェース, STN LED backlight, and STN Negative display type. Its -20°C to +70°C working range and -30°C to +80°C storage range support dependable use in varied equipment environments.
設計基準
IIC 24X2 Characters is developed to reduce wiring pressure, improve display organization, and support stable communication with microcontroller systems. The IIC/I2C interface saves connection space compared with traditional parallel character LCD designs, helping engineers simplify PCB layout and reserve more pins for sensors, buttons, or control circuits. The STN Negative screen creates a dark-background viewing effect, while the 06:00 viewing angle supports front-panel readability in common installation positions. このモジュールはハイコントラストもサポートしています, 幅広い温度での動作, 低消費電力, strong anti-interference performance, 複数の色の組み合わせ, 技術文書, ソースコードのサポート, カスタマイズ, and 1–3 day sample evaluation.
アプリケーション
IIC 24X2 Characters is suitable for equipment that needs longer character lines without moving to a graphic LCD solution. It can display parameter lists, device menus, 数値測定値, 警告メッセージ, 診断コード, 取扱説明書, 数時間分のデータ, and maintenance prompts in a wider two-row format. 代表的な応用分野にはメーターが含まれます, コントロールパネル, information display systems, 産業機器, 医療機器, 家電製品, 家電, 自動化装置, and development boards. Its 24×2 layout, IIC接続, コンパクトな構造, and STN Negative readability make it practical for customized interfaces requiring clear text output and efficient hardware integration.

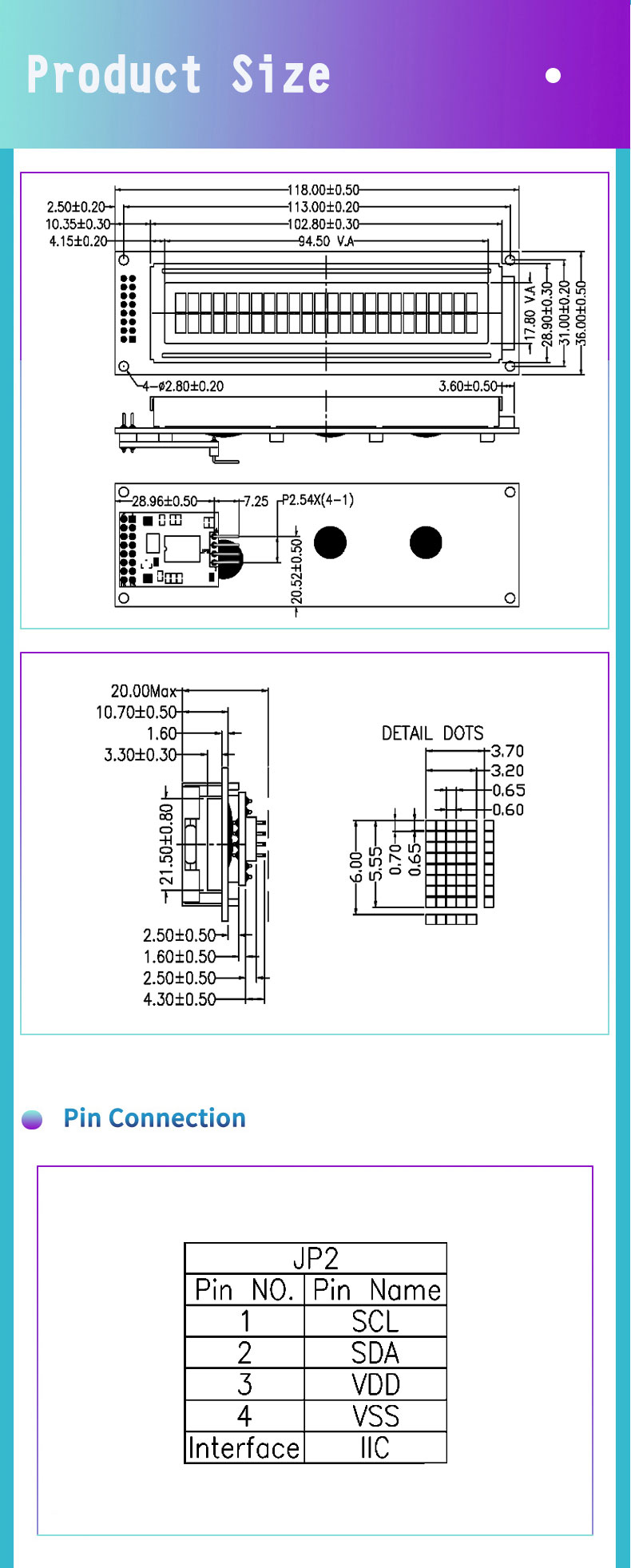

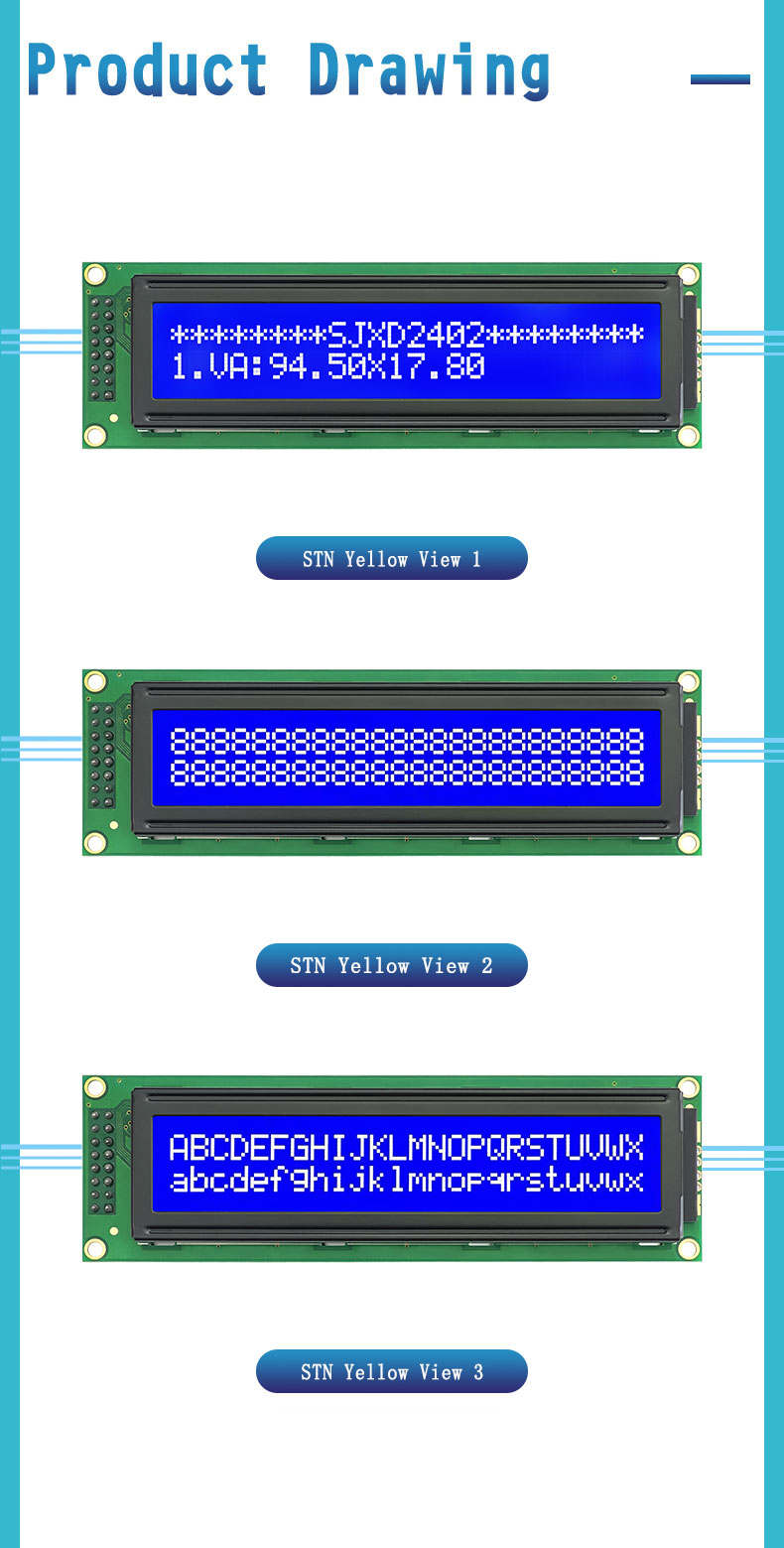

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: 費用対効果はどのように確保されるのか?
あ: モジュールは合理化された生産とコスト管理を考慮して設計されています, 高品質とパフォーマンスを維持しながら、コスト効率の高いソリューションを提供することを目指しています.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
