基本情報
パラメータ:
| 文字の種類 | 8X2 |
| モデル | JXD0802A-IIC |
| モデルサイズ | 58.0×32.0×19.5MM |
| VAサイズ | 37.7×16.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
STN陽性
|
|

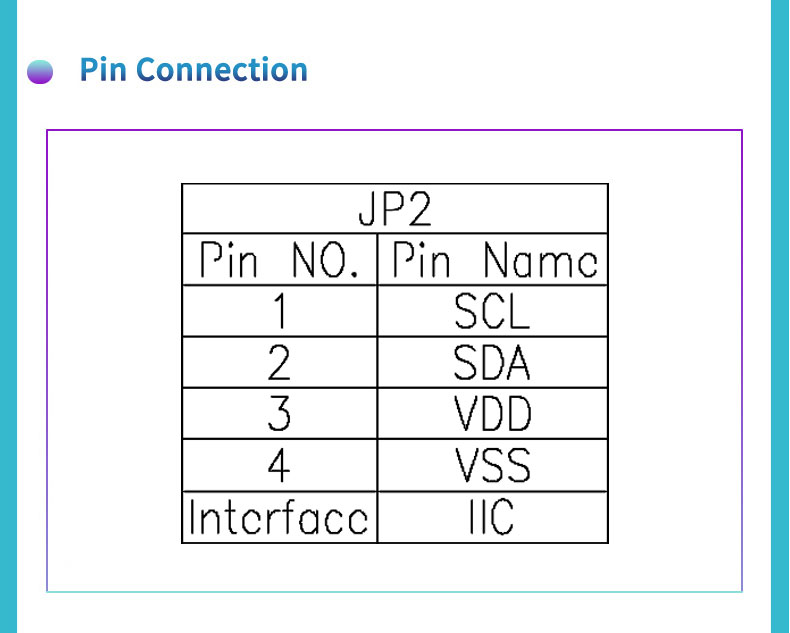

インタフェース
|
IIC/I2C
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

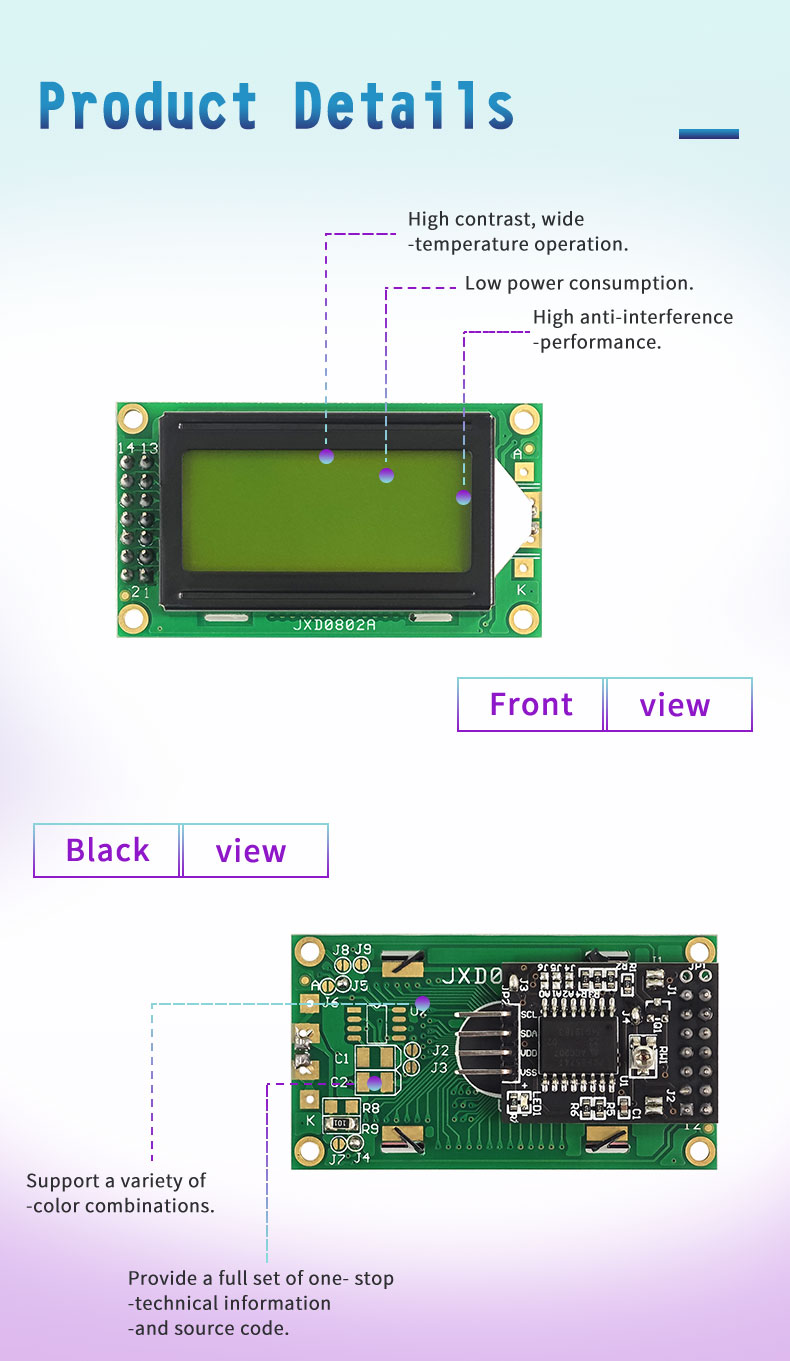

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様

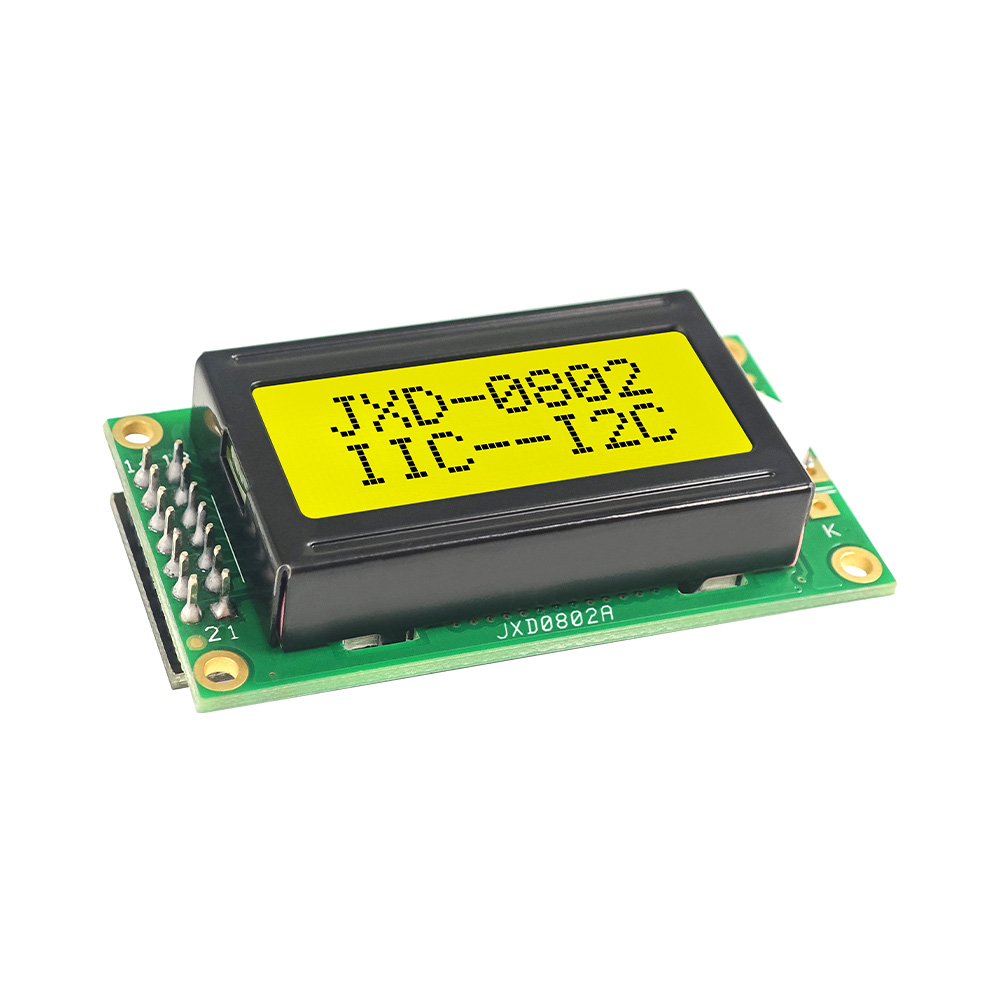

Character Selection Screen JXD0802A-IIC is an 8×2 LCD character module for short option labels, menu choices, number fields, and device status prompts. Its compact 58.0×32.0×19.5 mm body and 37.7×16.0 mm viewing area help engineers place readable content in limited panel space. モジュールは3.3V/5.0Vの駆動電圧をサポートします, ST7066/AIP31066 drive IC, 白色LEDバックライト, STN Positive display type, and IIC/I2C interface for cleaner wiring.
設計基準
Character Selection Screen is developed for product interfaces that need simple selection guidance rather than complex graphics. The STN Positive display structure supports clear character recognition, while the IIC/I2C connection reduces controller pin occupation during embedded design. -20°C ～ +70°C で動作し、-30°C ～ +80°C で保管します。. The product page also highlights high contrast, 低消費電力, 耐干渉性能, color options, ソースコードのサポート, カスタマイズ, and 1–3 day sample availability.
アプリケーション
Character Selection Screen works well in small devices that need users to choose modes, read basic values, check working states, or follow menu prompts. It can serve meters, 機器制御パネル, information display systems, 家電製品, 産業用制御, 医療機器, 家電, そしてDIYエレクトロニクス. The 8×2 layout gives enough room for two-line character messages, making it useful for compact products that require practical interaction, quick reading, and easy system integration.

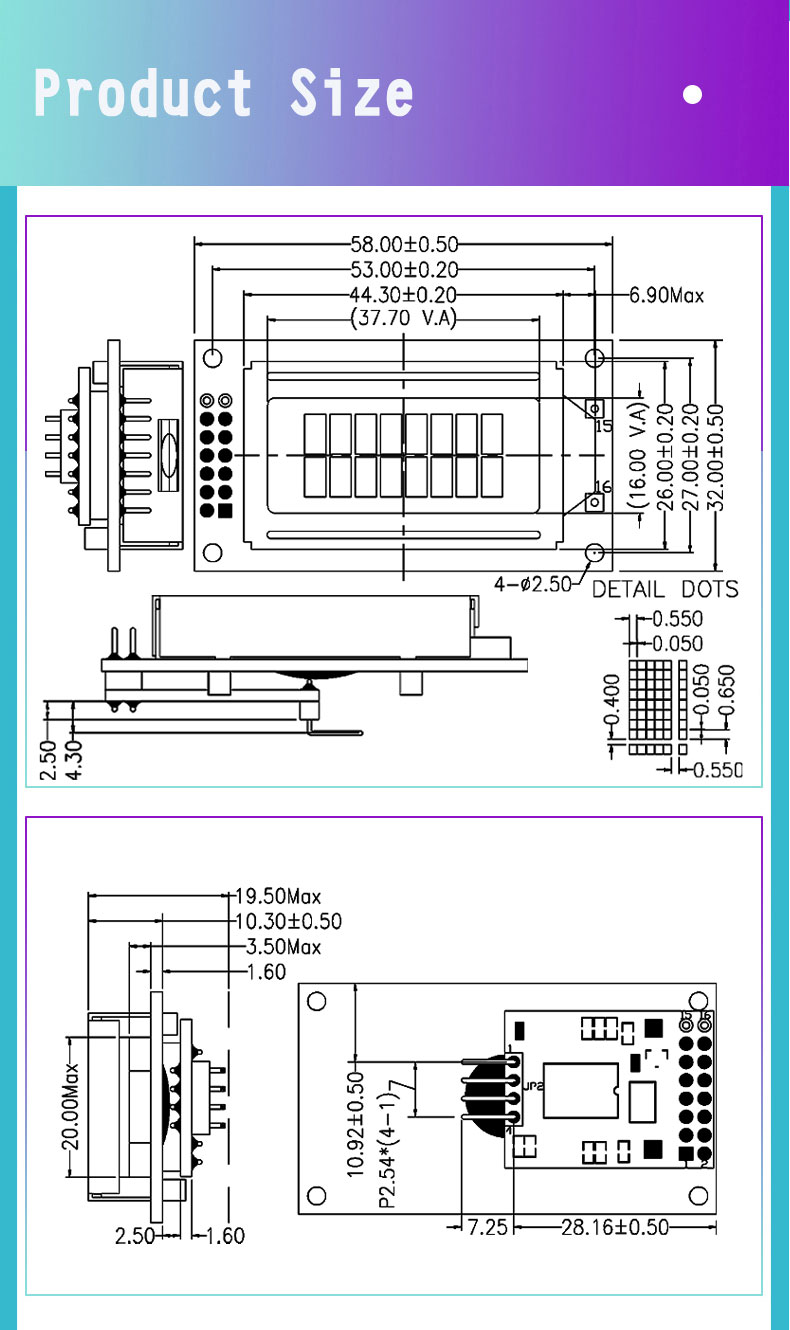

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
