基本情報
Character Select Screen is a compact 8×2 LCD module for parameter names, channel labels, タイマー値, 警告メモ, および操作プロンプト. FSTNポジティブテクノロジーを使用しています, 白色LEDバックライト, and IIC/I2C communication to save controller pins. 3.3Vまたは5.0Vの駆動電圧をサポート, 幅広い温度での動作, 低消費電力, メートルに適合します, handheld units, アプライアンス, 医療機器, 産業用制御, そしてDIYエレクトロニクス.
パラメータ:
| 文字の種類 | 8X2 |
| モデル | JXD0802A-IIC |
| モデルサイズ | 58.0×32.0×19.5MM |
| VAサイズ | 37.7×16.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
FSTN ポジティブ
|
|
インタフェース
|

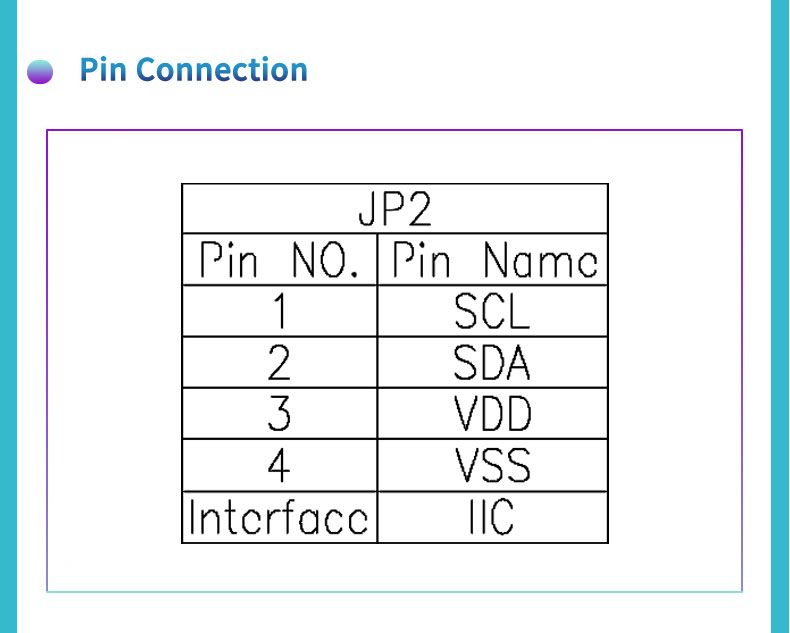

IIC/I2C
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

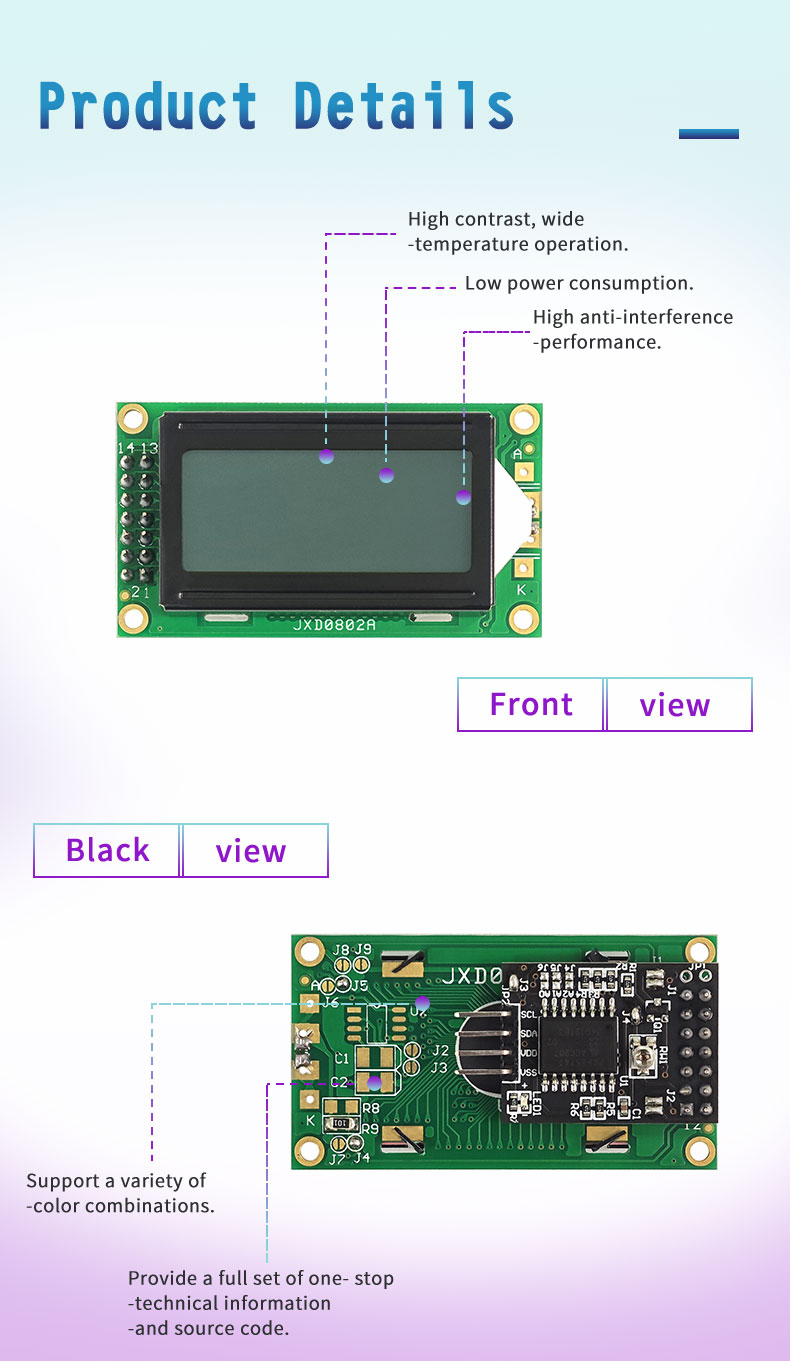

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
Character Select Screen JXD0802A-IIC uses an 8×2 character format to place two short rows of readable information inside a compact product interface. Its 58.0×32.0×19.5 mm outline and 37.7×16.0 mm viewing area make it suitable for small front panels, handheld units, and embedded boards. モジュールは3.3V/5.0Vの駆動電圧をサポートします, ST7066/AIP31066 drive IC, FSTN ポジティブ液晶タイプ, 白色LEDバックライト, and IIC/I2C communication for fewer signal connections.
設計基準
Character Select Screen focuses on clean character recognition, 簡素化された配線, and dependable use in compact electronic systems. The FSTN Positive structure improves readability for text and numeric content, while the IIC/I2C interface helps save controller pins during circuit design. The module supports -20°C to +70°C working temperature and -30°C to +80°C storage temperature. It also offers high contrast, 低消費電力, 耐干渉性能, 複数の色のオプション, ソースコードのサポート, カスタマイズ, and 1–3 day sample service.
アプリケーション
Character Select Screen is suitable for product interfaces that need short readable content, such as parameter selection, channel labels, タイマー値, setting names, 警告メモ, および操作プロンプト. It can be applied to meters, small appliances, equipment panels, 医療機器, 家電, industrial control units, およびDIY開発プロジェクト. The two-line layout gives engineers enough room for basic interaction without using a larger graphic display, helping reduce space, 配線, and overall module complexity.

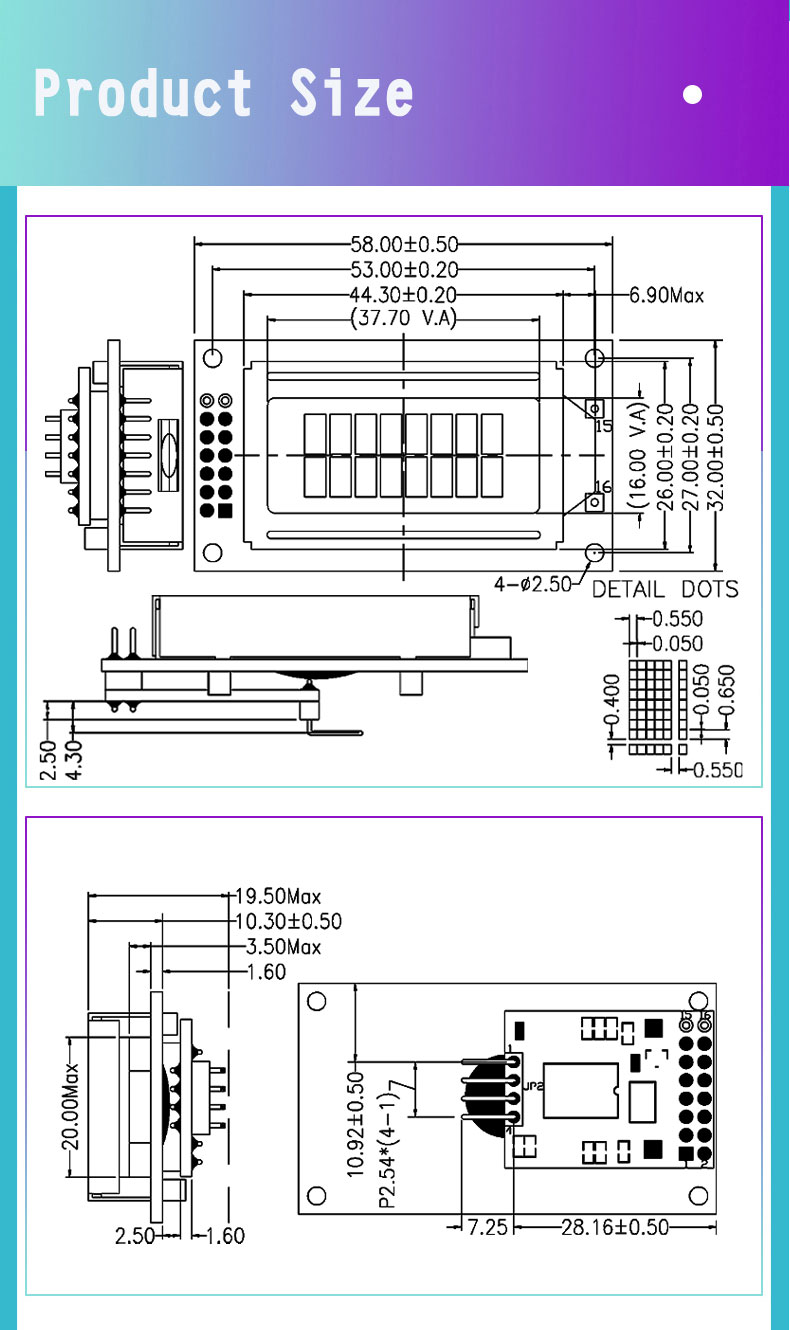

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
