基本情報
パラメータ:
| 文字の種類 | 16X1 |
| モデル | JXD1601A |
| モデルサイズ | 80.0×36.0×12.0MM |
| VAサイズ | 64.5×14.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
FSTN ポジティブ
|
|

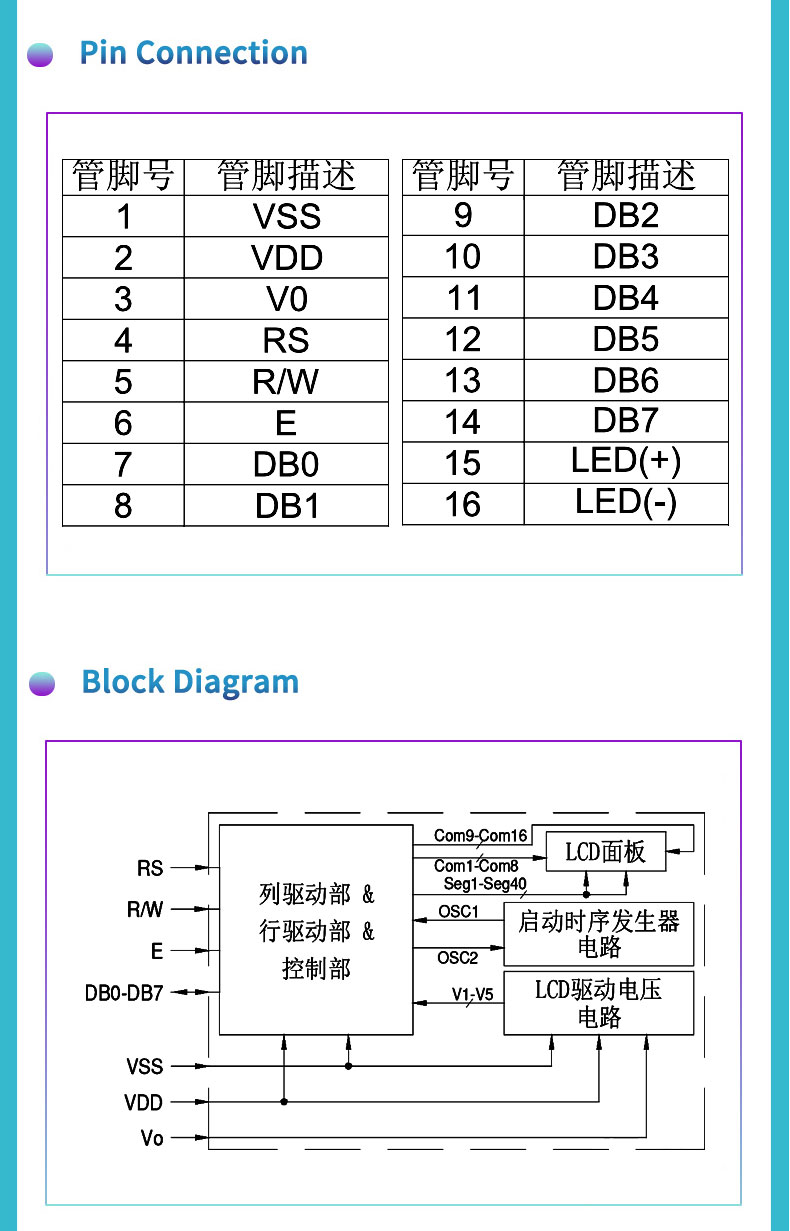

インタフェース
|
16PINパラレルポート
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

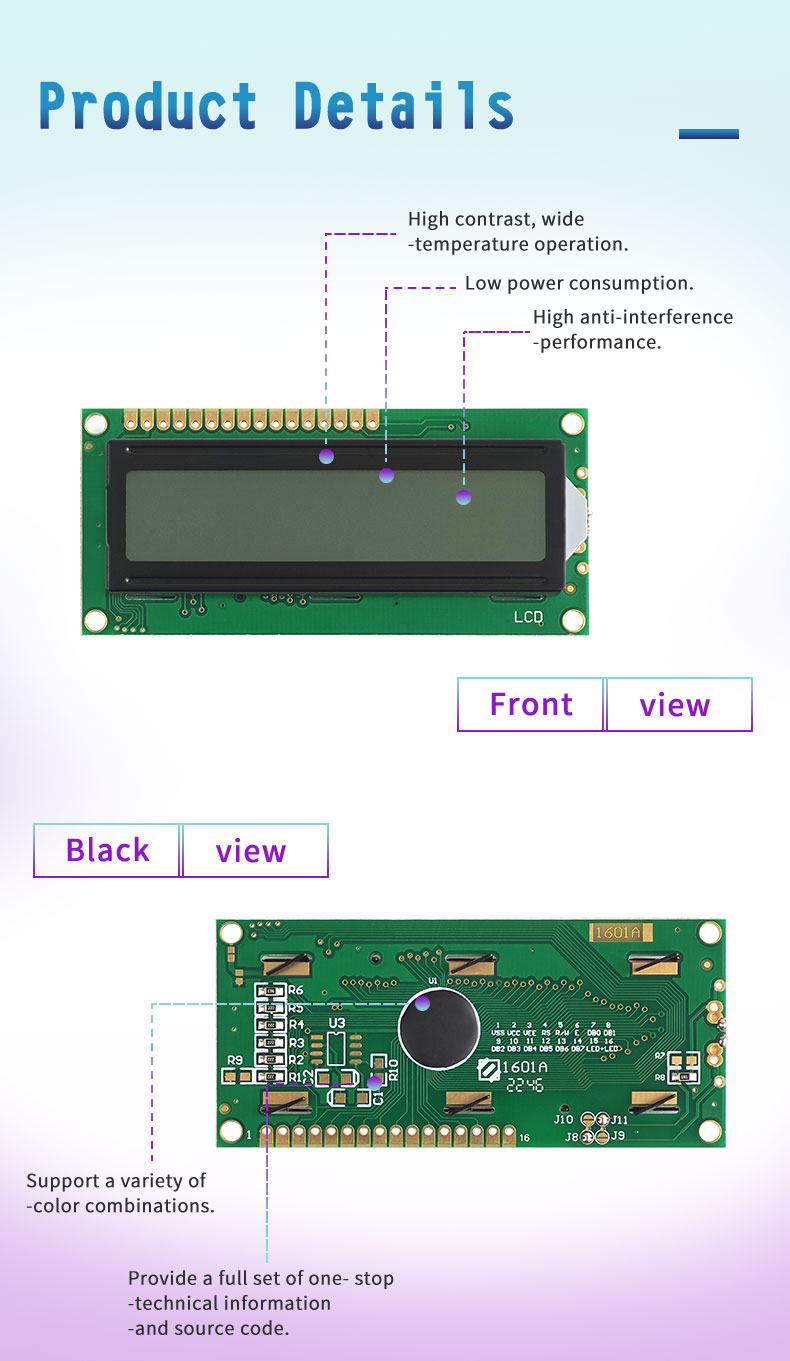

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
- 最速のバッチ配信が可能 15 日
主な仕様
Adafruit Character LCD JXD1601A is a 16×1 character display module designed for microcontrollers such as Arduino and Raspberry Pi. It features an 80.0×36.0×12.0 mm module size, 64.5×14.0 mmの表示領域, 3.3V/5.0V駆動電圧, and ST7066/AIP31066 drive IC. The module uses FSTN Positive LCD technology, a 16PIN parallel port interface, and LED backlight options for readable text output in compact electronic systems.
設計基準
Adafruit Character LCD is built for high contrast, 幅広い温度での動作, 低消費電力, and strong anti-interference performance. It supports a working temperature range of -20°C to +70°C and a storage temperature range of -30°C to +80°C, helping the display maintain stable operation in different environments. The module also supports multiple color combinations, カスタマイズ, 完全な技術情報, ソースコードのサポート, 1–3日分のサンプル, and fast batch delivery within 15 日.
アプリケーション
Adafruit Character LCD is suitable for DIY electronics, 組み込みシステム, robotics, IoTプロジェクト, メートル, 機器制御パネル, information display systems, 家電製品, 産業用制御, 医療機器, および家庭用電化製品. It works well for showing large font characters, 数字, メニューオプション, status information, そして基礎データ. With its compact 16×1 format, FSTN Positive display mode, and 16PIN connection, it supports both prototype testing and customized product development.

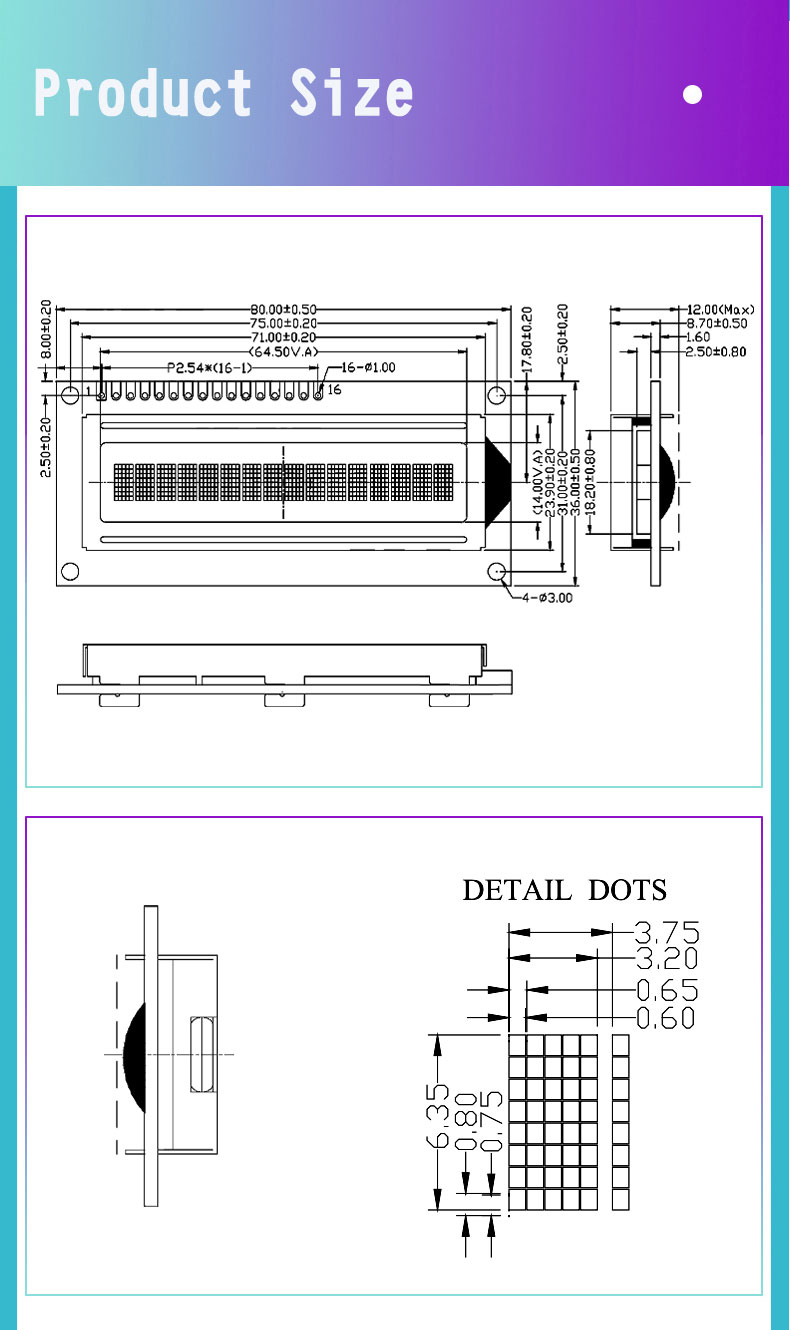

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
