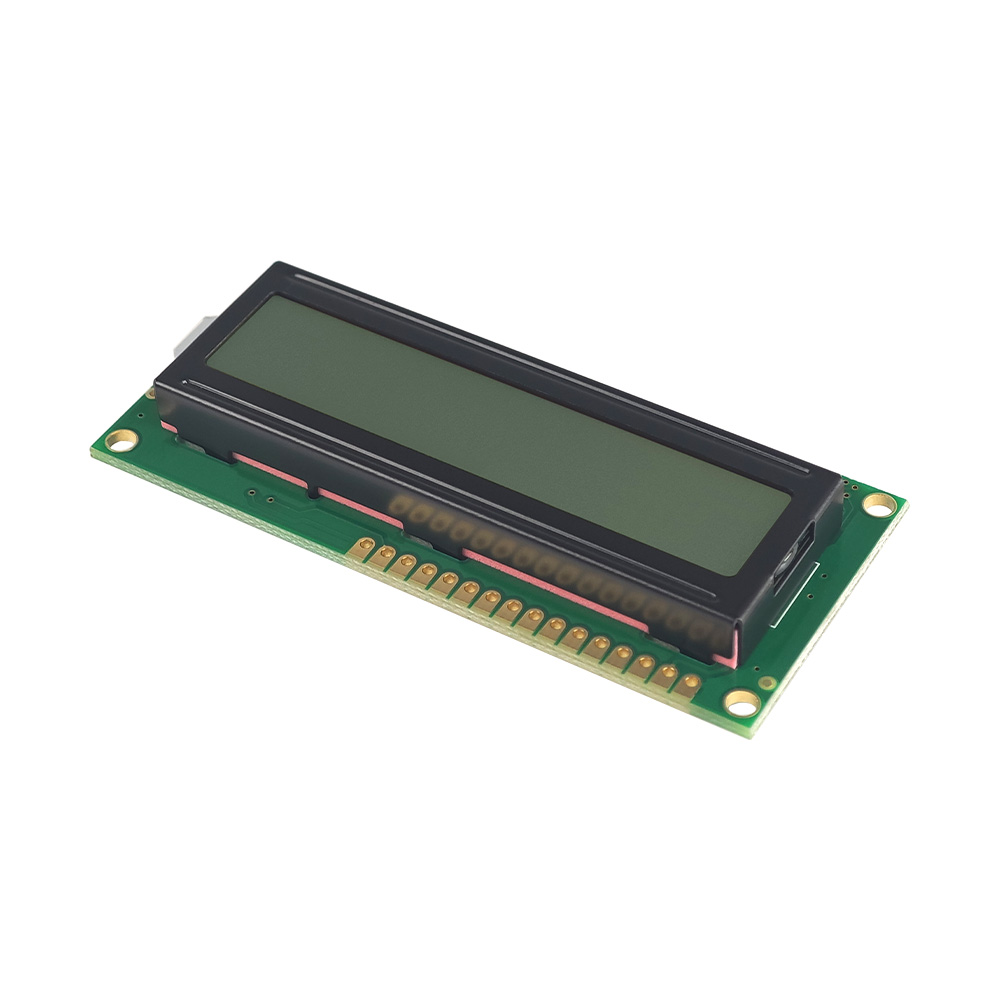

基本情報
1601 LCD Module is a compact 16×1 character display designed for text, 数字, メニュープロンプト, and basic data output. FSTNポジティブテクノロジーを使用しています, 白色LEDバックライト, and a 16PIN parallel interface for readable performance. 3.3Vまたは5.0Vの駆動電圧をサポート, 低消費電力, 幅広い温度動作, メーターに合うよ, equipment panels, 家電製品, 医療機器, 産業用制御, そしてDIYエレクトロニクス.
パラメータ:
| 文字の種類 | 16X1 |
| モデル | JXD1601A |
| モデルサイズ | 80.0×36.0×12.0MM |
| VAサイズ | 64.5×14.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
FSTN ポジティブ
|
|

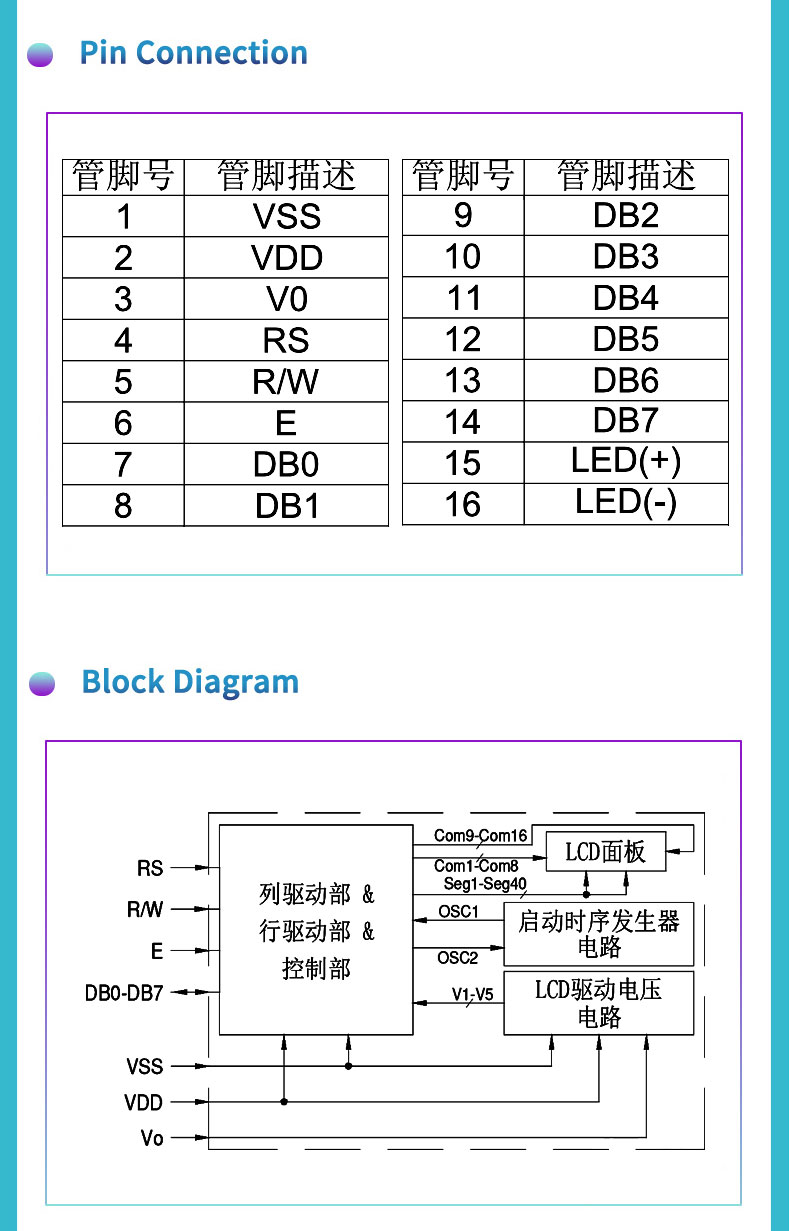

インタフェース
|
16PINパラレルポート
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

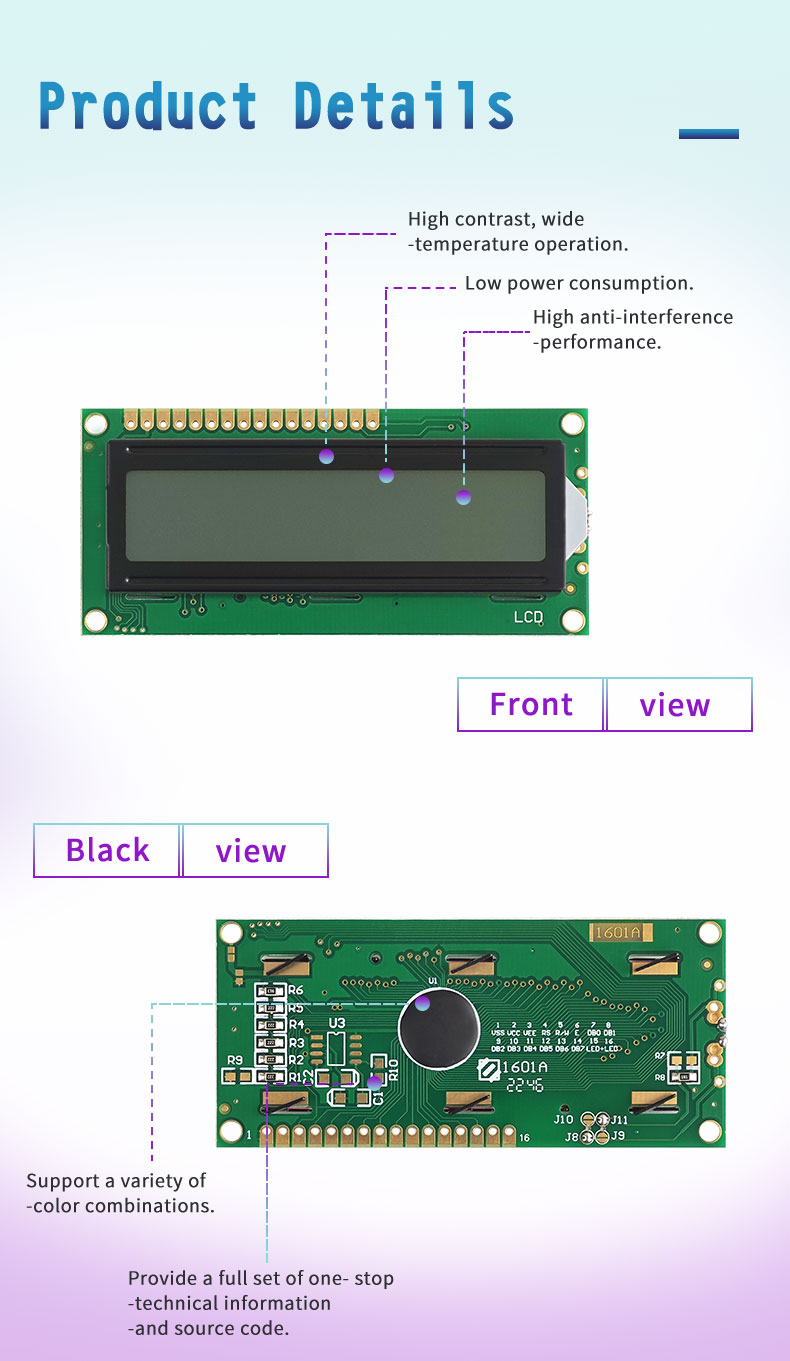

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
- 最速のバッチ配信が可能 15 日
主な仕様
1601 LCD Module JXD1601A is a compact 16×1 character display module designed for clear text, number, menu, and basic data presentation. It features an 80.0×36.0×12.0 mm module size, 64.5×14.0 mmの表示領域, 3.3V/5.0V駆動電圧, and ST7066/AIP31066 drive IC. The module uses FSTN Positive LCD technology, 白色LEDバックライト, and a 16PIN parallel port interface for reliable character display performance.
設計基準
1601 LCD Module is designed for high contrast, 幅広い温度での動作, 低消費電力, and strong anti-interference performance. It supports a working temperature range of -20°C to +70°C and a storage temperature range of -30°C to +80°C, helping maintain stable operation in different environments. The product also supports multiple color combinations, 技術文書, ソースコードのサポート, カスタマイズ, 1–3日分のサンプル, and fast batch delivery within 15 日.
アプリケーション
1601 LCD Module is suitable for applications that require large font characters, 数字, ステータスメッセージ, メニューオプション, and simple system data. メートル単位で使用できます, 機器制御パネル, information display systems, 家電製品, 産業用制御, 医療機器, 家電, DIY 電子プロジェクト. With its compact structure, FSTN Positive display mode, 白色LEDバックライト, and 16PIN connection, it supports both prototype development and customized electronic product production.

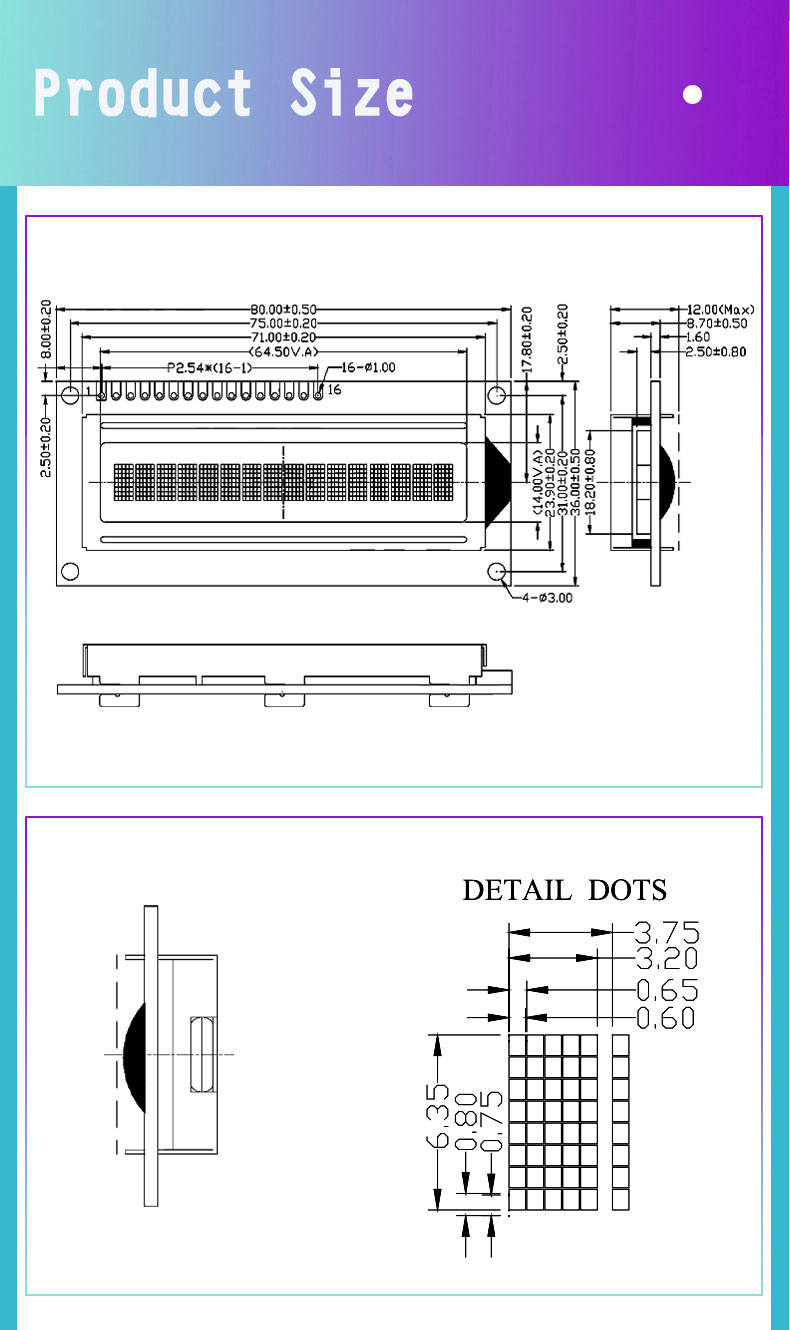

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
