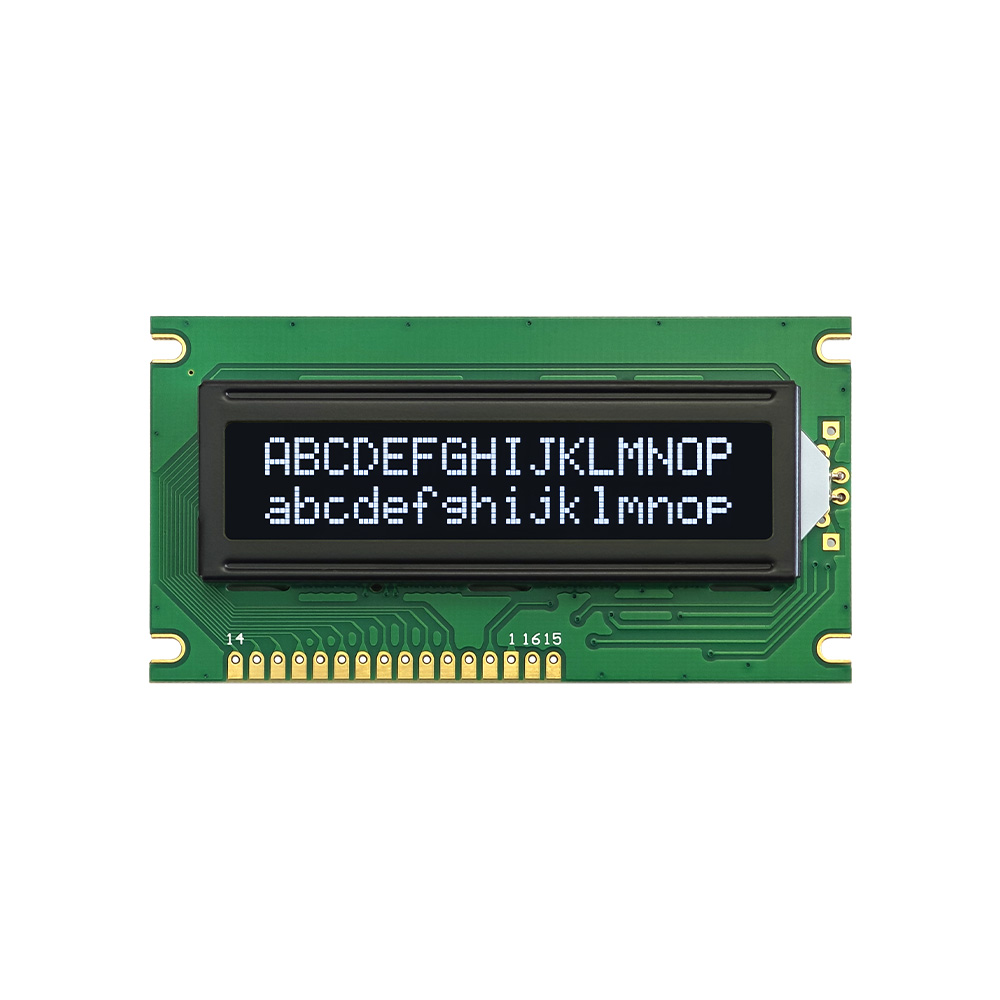

16X2 एलसीडी कैरेक्टर डिस्प्ले - JXD1602C (VA नकारात्मक)

16X2 LCD Character Display is a compact 16x2 character module designed for clear text, संख्या, and symbol output in electronic devices. It features a VA negative LCD mode, सफेद एलईडी बैकलाइट, 16पिन इंटरफ़ेस, and stable 3.3V or 5.0V operation. The dark-background screen provides strong contrast and modern visual performance. It is suitable for meters, नियंत्रण पैनल, चिकित्सा उपकरण, घरेलू उपकरण, औद्योगिक उपकरण, और DIY परियोजनाएं.

पैरामीटर:

• हाई कॉन्ट्रास्ट, विस्तृत तापमान संचालन
• कम बिजली की खपत, उच्च हस्तक्षेप-विरोधी प्रदर्शन
• एकाधिक रंग संयोजनों के लिए समर्थन
• वन-स्टॉप तकनीकी जानकारी और स्रोत कोड का एक पूरा सेट प्रदान करें
• अनुकूलन का समर्थन करता है
• समर्थन 1-3 दिन के नमूने
• उच्च गुणवत्ता और लागत प्रभावी
• सबसे तेज़ बैच डिलीवरी प्राप्त की जा सकती है 15 दिन

मुख्य विशिष्टताएँ

16X2 LCD Character Display is a dot-matrix character module designed to show 16 characters on each of two lines, giving devices a compact and easy-to-read text interface. The JXD1602C model features an 84.0×44.0×14.0 mm module size, 64.5×14.0 mm viewing area, 3.3V/5.0V ड्राइव वोल्टेज, ST7066/AIP31066 ड्राइवर आईसी, 16पिन इंटरफ़ेस, and white LED backlight. Its VA negative LCD structure creates a dark-background display with strong contrast, while the -20°C to +70°C working temperature range supports stable performance in different environments.

डिज़ाइन मानक

16X2 LCD Character Display is designed for reliable panel installation, clear character readability, and stable electrical operation. The 16PIN interface follows a familiar connection method for standard character LCD modules, helping engineers complete circuit matching, replacement design, and prototype testing more efficiently. Its VA negative display mode improves visual depth and gives equipment panels a cleaner, आधुनिक स्वरूप. मॉड्यूल कम बिजली खपत का भी समर्थन करता है, मजबूत हस्तक्षेप-विरोधी प्रदर्शन, एकाधिक रंग संयोजन, अनुकूलन, complete technical data, स्रोत कोड समर्थन, and fast sample preparation for development and evaluation.

अनुप्रयोग

16X2 LCD Character Display is suitable for products that need direct text-based information display without using complex graphic screens. It can present menu options, परिचालन स्थिति, चेतावनी संकेत, मापा मूल्य, काउंटर, device settings, and basic system messages. विशिष्ट उपयोगों में मीटर शामिल हैं, उपकरण नियंत्रण पैनल, सूचना प्रदर्शन प्रणाली, घरेलू उपकरण, चिकित्सा उपकरण, औद्योगिक नियंत्रक, उपभोक्ता इलेक्ट्रॉनिक्स, और DIY विकास बोर्ड. Its compact size, high-contrast VA negative screen, and stable character output make it practical for both new product development and replacement display projects.

क्यू: क्या आप नमूने उपलब्ध कराते हैं?
ए: हाँ, नमूने आमतौर पर भीतर उपलब्ध होते हैं 1-3 days for customers to test and evaluate the module's performance and compatibility.

क्यू: इस एलसीडी डिस्प्ले मॉड्यूल को कैसे अनुकूलित करें?
ए: मॉड्यूल को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, चरित्र प्रदर्शन सामग्री सहित, बैकलाइट रंग, खोल डिजाइन, और अन्य पैरामीटर, विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए.

क्यू: यह मॉड्यूल किन अनुप्रयोगों के लिए उपयुक्त है?
ए: यह मॉड्यूल बड़े फ़ॉन्ट वर्णों और संख्याओं के प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जैसे मीटर, उपकरण नियंत्रण पैनल, और सूचना प्रदर्शन प्रणाली.

क्यू: इस मॉड्यूल की क्वालिटी कैसी है?
ए: यह मॉड्यूल उच्च गुणवत्ता वाले एलसीडी पैनल और इलेक्ट्रॉनिक घटकों का उपयोग करके निर्मित किया गया है, स्थिर और विश्वसनीय होने के लिए डिज़ाइन किया गया, दीर्घकालिक स्थिर संचालन और उच्च गुणवत्ता वाले प्रदर्शन प्रदर्शन को सुनिश्चित करना.

क्यू: इस स्क्रीन का उपयोग किस लिए किया जाता है？
ए: घरेलू उपकरणों में कैरेक्टर एलसीडी स्क्रीन का व्यापक रूप से उपयोग किया जाता है, औद्योगिक नियंत्रण, चिकित्सा उपकरण, उपभोक्ता इलेक्ट्रॉनिक्स, और DIY परियोजनाएं, स्थिति की जानकारी प्रदर्शित करने के लिए उपयुक्त, व्यंजना सूची, और बुनियादी डेटा.

यदि आप अधिक जानना चाहते हैं या अपनी आवश्यक एलसीडी डिस्प्ले स्क्रीन को अनुकूलित करना चाहते हैं, कृपया स्वतंत्र महसूस करें हमसे संपर्क करें.
