मूल जानकारी
LCD Character Display Modules SJXD2002A provide a 20×2 text format for showing values, संकेतों, मेनू, and operating status in compact devices. The module features a 116.0×37.0×12.5 mm outline, 83.0×18.5 mm viewing area, STN positive LCD mode, सफेद एलईडी बैकलाइट, and ST7066/AIP31068L driver IC. With 3.3V/5.0V drive support, wide temperature capability, low power use, and customization options, it works well for meters, उपकरण, नियंत्रकों, उपकरण, and embedded electronic systems.
पैरामीटर:
| चरित्र प्रकार | 20×02 |
| नमूना | एसजेएक्सडी2002ए |
| मॉडल का आकार | 116.0×37.0×12.5 मिमी |
| वीए आकार | 83.0×18.5 मिमी |
|
ड्राइव वोल्टेज
|
5.0वी या 3.3 वी
|
|
ड्राइव आईसी
|
ST7066/AIP31068L
|
|
बैकलाइट
|
सफेद एलईडी बैकलाइट
|
|
एलसीडी प्रकार
|
एसटीएन सकारात्मक
|
|
इंटरफ़ेस
|
16पिन दोहरा इंटरफ़ेस
|
| कार्य तापमान |
-20डिग्री सेल्सियस - +70डिग्री सेल्सियस
|
|
भंडारण तापमान
|
-30डिग्री सेल्सियस - +80डिग्री सेल्सियस |

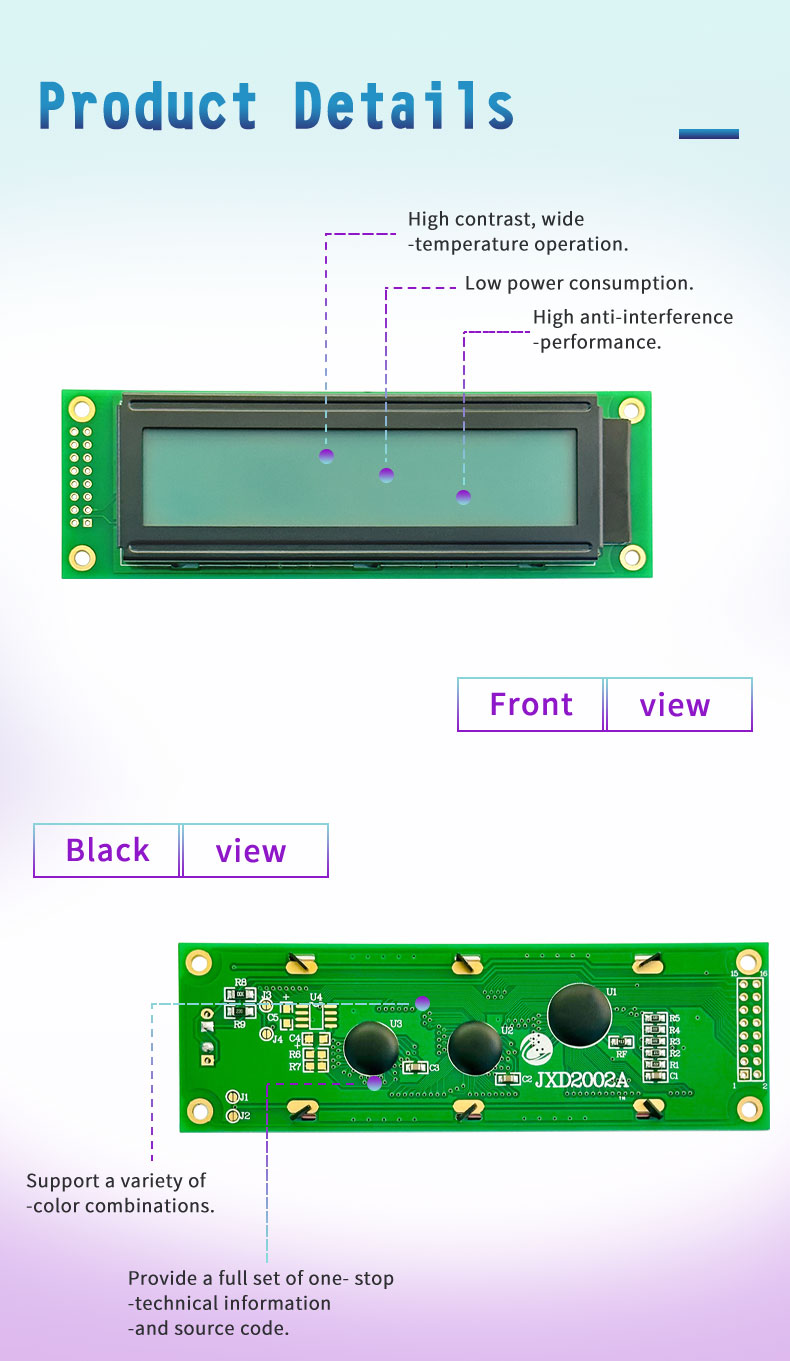

विशेषता
- हाई कॉन्ट्रास्ट, विस्तृत तापमान संचालन
- कम बिजली की खपत, उच्च हस्तक्षेप-विरोधी प्रदर्शन
- एकाधिक रंग संयोजनों के लिए समर्थन
- वन-स्टॉप तकनीकी जानकारी और स्रोत कोड का एक पूरा सेट प्रदान करें
- अनुकूलन का समर्थन करता है
- समर्थन 1-3 दिन के नमूने
- उच्च गुणवत्ता और लागत प्रभावी
मुख्य विशिष्टताएँ
LCD Character Display Modules SJXD2002A use a 20×2 character layout, allowing 40 characters to appear across two clear text rows. The module is designed with a 116.0×37.0×12.5 mm outline and an 83.0×18.5 mm viewing area, making it suitable for compact control panels. It supports 5.0V or 3.3V drive voltage, ST7066/AIP31068L driver IC, सफेद एलईडी बैकलाइट, STN positive display mode, and a 16PIN dual interface.
डिज़ाइन मानक
LCD Character Display Modules are developed for readable text, स्थिर संचालन, and easy integration into electronic products. The STN positive structure provides a classic high-contrast display effect, while the white LED backlight helps users read data clearly in different working environments. The module supports wide-temperature performance from -20°C to +70°C, -30°C से +80°C तक भंडारण के साथ. It also offers low power consumption, anti-interference capability, तकनीकी दस्तावेज, स्रोत कोड समर्थन, and flexible customization.
अनुप्रयोग
LCD Character Display Modules fit devices that need simple, dependable information output without a complex graphic screen. They can display operating status, parameter values, व्यंजना सूची, warning messages, and short instructions. Typical uses include industrial meters, test instruments, control equipment, automation systems, power supply panels, घर का सामान, मेडिकल इलेक्ट्रॉनिक्स, संचार उपकरण, एंबेडेड नियंत्रक, and microcontroller development projects. Its 20×2 format gives products a practical balance between display capacity, कॉम्पैक्ट आकार, और लागत दक्षता.
उत्पाद का आकार
अक्सर पूछे जाने वाले प्रश्न
क्यू: क्या आप नमूने उपलब्ध कराते हैं?
ए: हाँ, नमूने आमतौर पर भीतर उपलब्ध होते हैं 1-3 days for customers to test and evaluate the module's performance and compatibility.
क्यू: इस एलसीडी डिस्प्ले मॉड्यूल को कैसे अनुकूलित करें?
ए: मॉड्यूल को ग्राहकों की आवश्यकताओं के अनुसार अनुकूलित किया जा सकता है, चरित्र प्रदर्शन सामग्री सहित, बैकलाइट रंग, खोल डिजाइन, और अन्य पैरामीटर, विशिष्ट अनुप्रयोग आवश्यकताओं को पूरा करने के लिए.
क्यू: यह मॉड्यूल किन अनुप्रयोगों के लिए उपयुक्त है?
ए: यह मॉड्यूल बड़े फ़ॉन्ट वर्णों और संख्याओं के प्रदर्शन की आवश्यकता वाले अनुप्रयोगों के लिए उपयुक्त है, जैसे मीटर, उपकरण नियंत्रण पैनल, और सूचना प्रदर्शन प्रणाली.
क्यू: इस मॉड्यूल की क्वालिटी कैसी है?
ए: यह मॉड्यूल उच्च गुणवत्ता वाले एलसीडी पैनल और इलेक्ट्रॉनिक घटकों का उपयोग करके निर्मित किया गया है, स्थिर और विश्वसनीय होने के लिए डिज़ाइन किया गया, दीर्घकालिक स्थिर संचालन और उच्च गुणवत्ता वाले प्रदर्शन प्रदर्शन को सुनिश्चित करना.
क्यू: लागत-प्रभावशीलता कैसे सुनिश्चित की जाती है??
ए: मॉड्यूल को सुव्यवस्थित उत्पादन और लागत नियंत्रण के साथ डिज़ाइन किया गया है, इसका लक्ष्य उच्च गुणवत्ता और प्रदर्शन को बनाए रखते हुए लागत प्रभावी समाधान प्रदान करना है.
यदि आप अधिक जानना चाहते हैं या अपनी आवश्यक एलसीडी डिस्प्ले स्क्रीन को अनुकूलित करना चाहते हैं, कृपया स्वतंत्र महसूस करें हमसे संपर्क करें.
