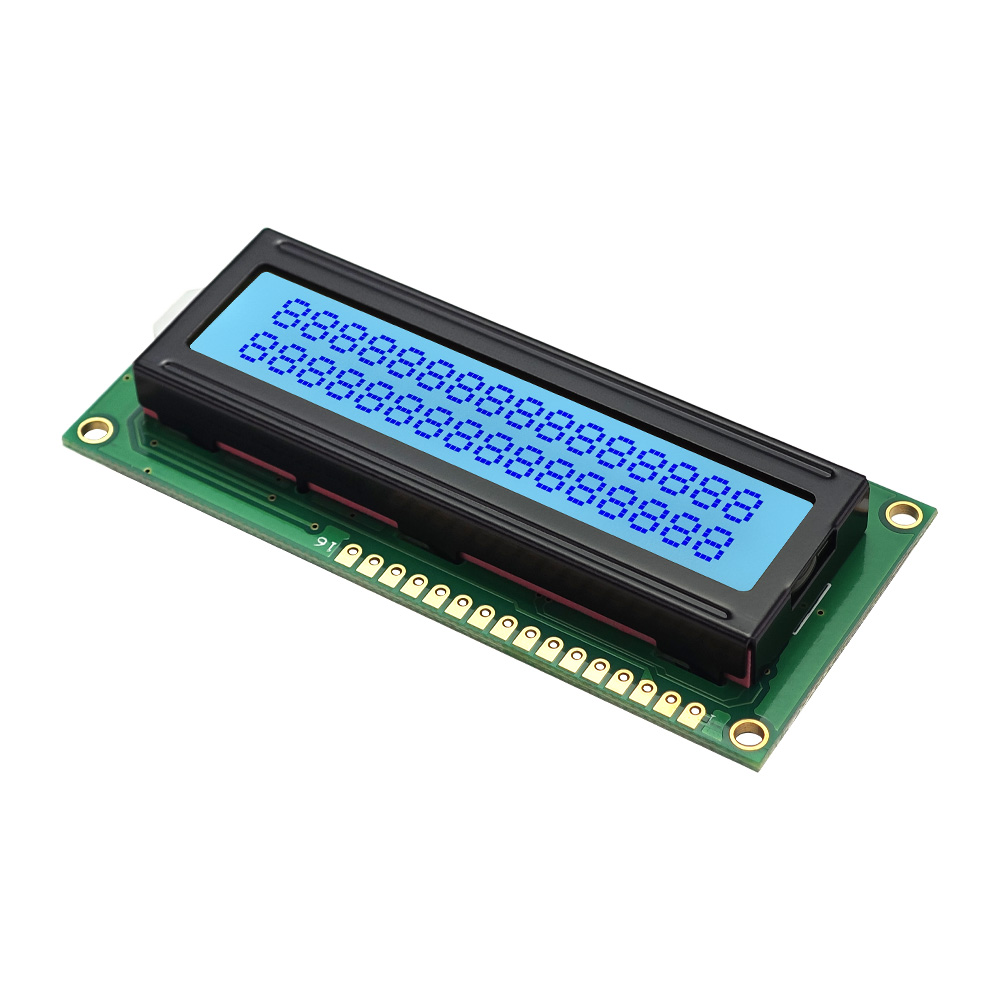

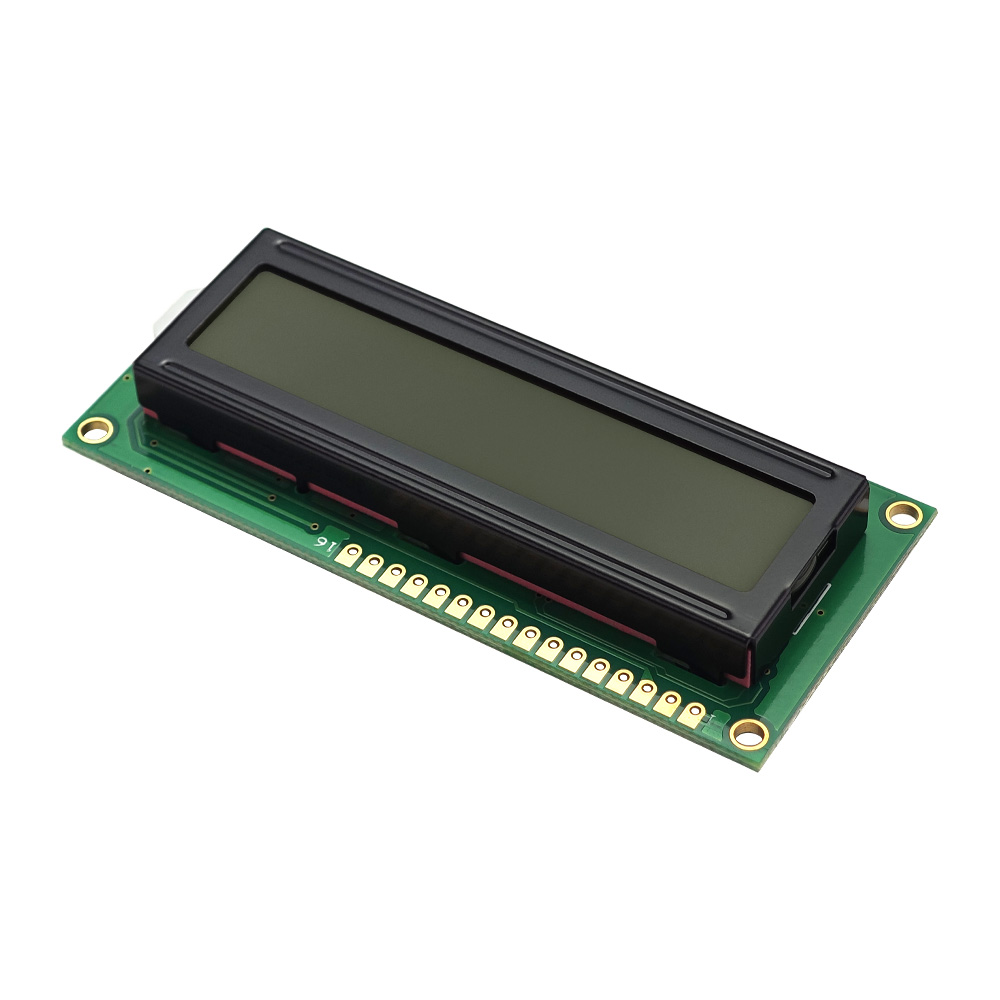

LCD 1602 Verilog- JXD1602A (STN positiv)

LCD 1602 Verilog is a compact 16x2 character display module for FPGA projects, HDL experiments, und eingebettete Steuerungssysteme. It supports text, Zahlen, Symbole, debug messages, register values, and short status prompts. The JXD1602A design includes 3.3V/5V drive support, ST7066/AIP31066-Controller-Optionen, weiße LED-Hintergrundbeleuchtung, STN positiver Anzeigemodus, and a 16PIN interface. It is suitable for Verilog learning boards, Instrumente, Meter, intelligente Geräte, laboratory tools, Bedienfelder, und DIY-Elektronik.

Parameter:

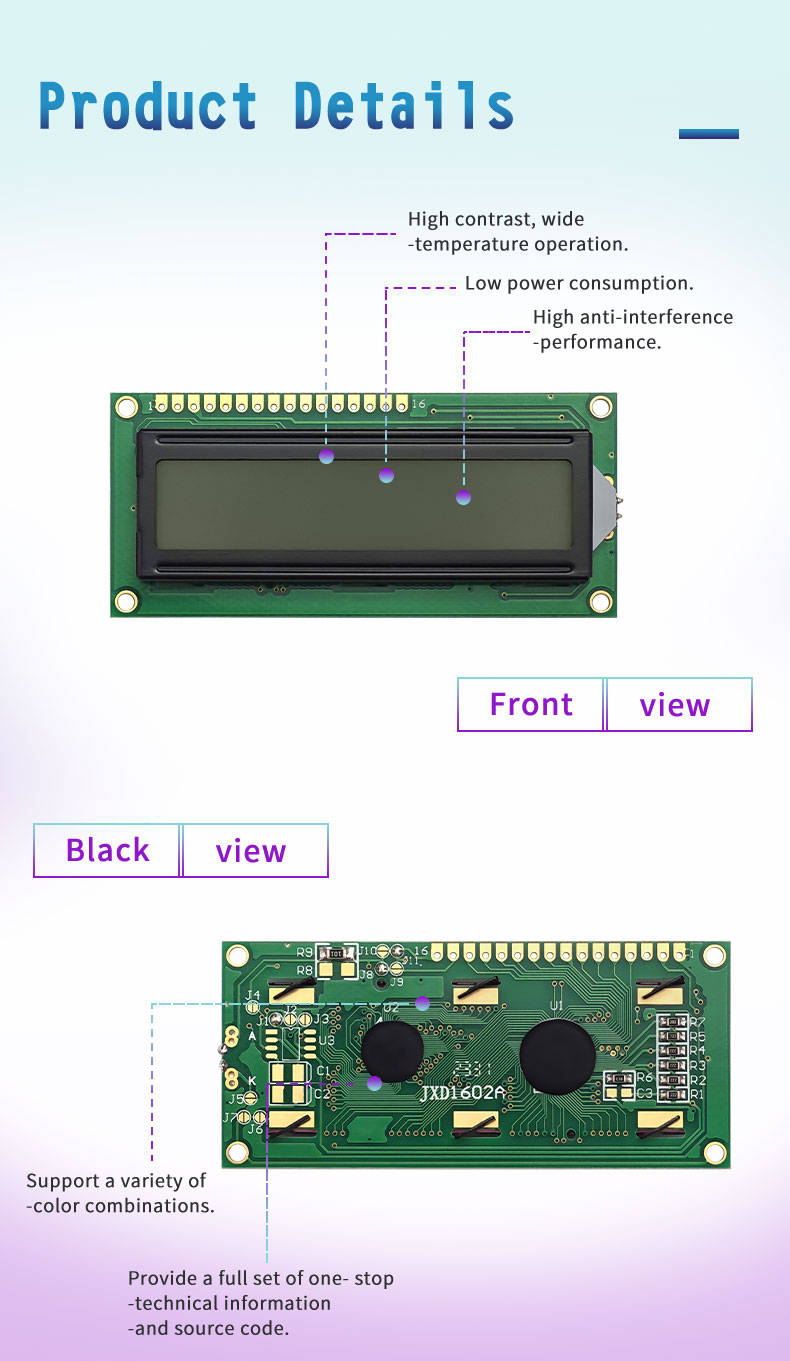

• Hoher Kontrast, Weittemperaturbetrieb
• Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
• Unterstützung für mehrere Farbkombinationen
• Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
• Unterstützt die Anpassung
• Unterstützt 1-3 Tagesproben
• Hochwertig und kostengünstig
• Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage

Wichtige Spezifikationen

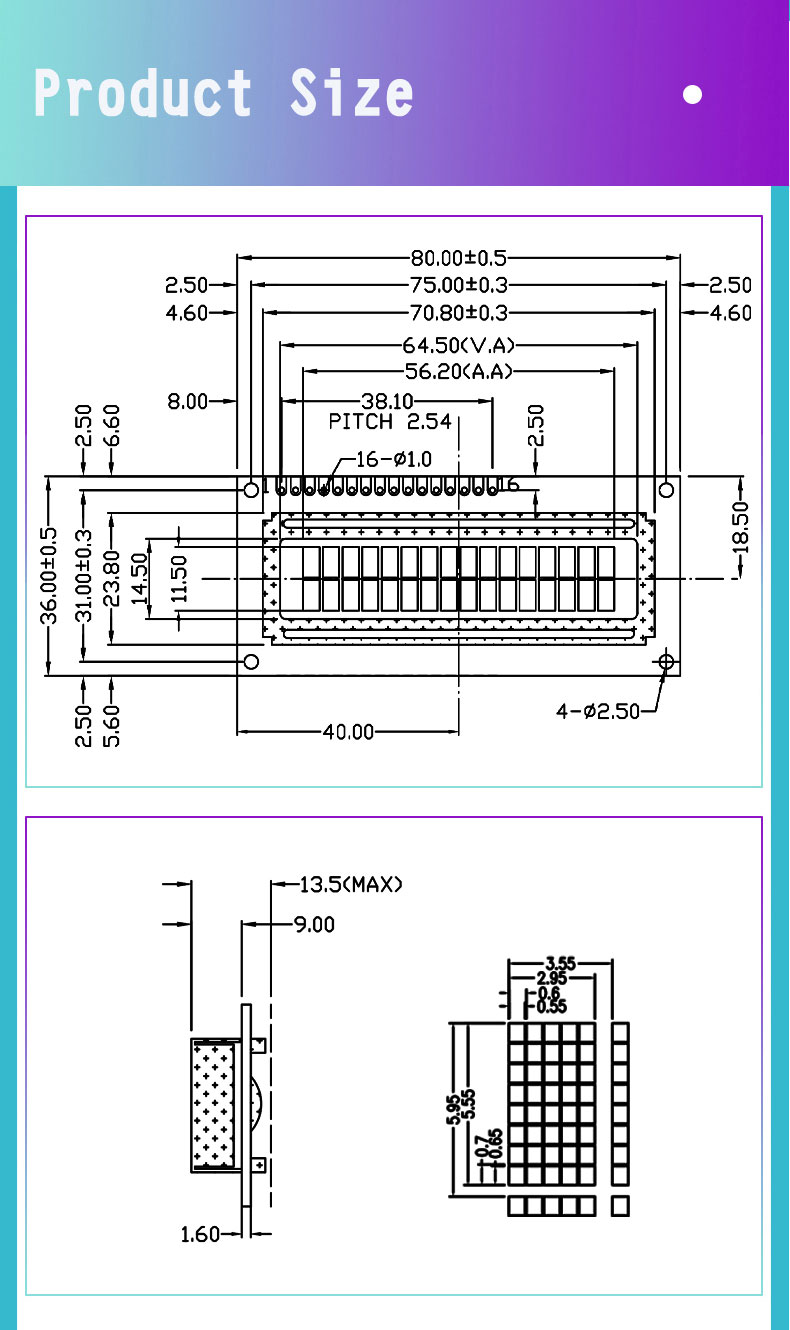

LCD 1602 Verilog is a 16x2 character display module designed for HDL-based control projects, FPGA experiments, and embedded display development. The JXD1602A model provides two rows with 16 Zeichen pro Zeile, supporting text, Zahlen, Symbole, and short system messages. Es verfügt über eine Modulgröße von 80,0 x 36,0 x 13,5 mm, 64.5×14,5 mm Sichtbereich, 3.3V/5,0 V Antriebsspannung, ST7066/AIP31066 Controller-IC-Optionen, weiße LED-Hintergrundbeleuchtung, STN positiver Anzeigemodus, and a 16PIN interface. Es arbeitet bei -20 °C bis +70 °C und speichert bei -30 °C bis +80 °C.

Designstandards

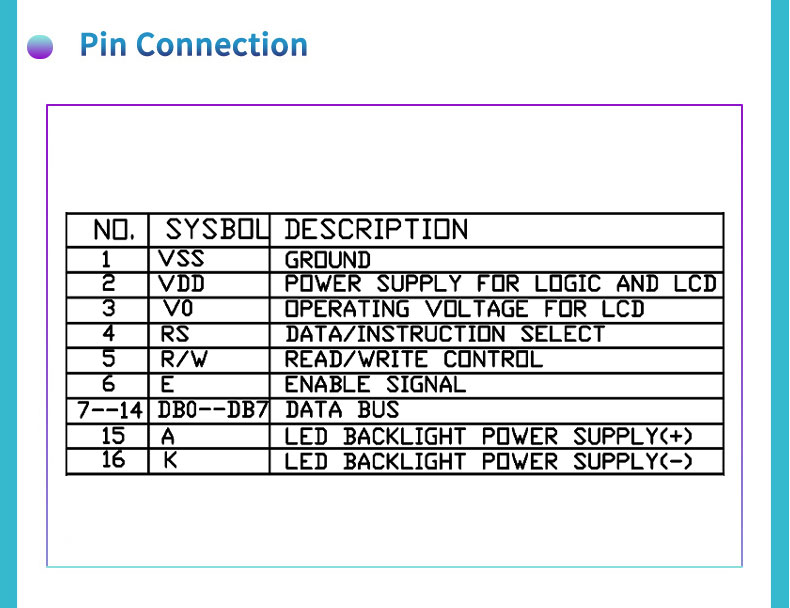

LCD 1602 Verilog focuses on predictable timing control, stable signal response, and clear character output for Verilog-driven display logic. The 16PIN interface allows developers to manage initialization, command writing, data transfer, cursor position, and refresh timing through FPGA or controller code. Its STN positive structure provides clean contrast, while the white LED backlight improves panel readability. Das Modul unterstützt außerdem einen geringen Stromverbrauch, Anti-Interferenz-Leistung, mehrere Farbkombinationen, Quellcode-Unterstützung, and customization for backlight style, Charakterinhalt, enclosure matching, and application-specific display requirements.

Anwendungen

LCD 1602 Verilog is suitable for projects that need a simple text display controlled through HDL logic or embedded hardware design. It can show debug messages, register values, Sensordaten, Statusaufforderungen, Menübeschriftungen, timer information, voltage readings, and test results. Common applications include FPGA learning boards, Verilog training projects, embedded control terminals, Laborinstrumente, Industriezähler, medizinische Gremien, smart appliances, Zugriffsgeräte, Unterhaltungselektronik, und DIY-Elektronik. Its compact 16x2 format gives engineers a practical display interface for validating logic, monitoring system states, and presenting essential user information.

Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.

Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.

Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.

Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.

Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.

Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
