Grundlegende Informationen
LCD 1602 5V is a compact 16x2 character display module for 5V controller systems, Instrumente, and electronic panels. It provides two rows for text, Zahlen, Symbole, Menüs, and operating prompts. The JXD1602A design supports 3.3V/5V drive compatibility, ST7066/AIP31066-Controller-Optionen, weiße LED-Hintergrundbeleuchtung, FSTN positiver Anzeigemodus, and a 16PIN interface. It is suitable for Arduino projects, Meter, Geräte, Zugriffsgeräte, medizinische Gremien, Prüfgeräte, smart controls, und DIY-Elektronik.
Parameter:
| Zeichentyp | 16X2 |
| Modell | JXD1602A |
| Modellgröße | 80.0×36,0×13,5 MM |
| VA-Größe | 64.5×14,5 MM |
|
Antriebsspannung
|
3.3V/5,0 V
|
|
Antriebs-IC
|
ST7066/AIP31066
|
|
Hintergrundbeleuchtung
|
Weiße LED-Hintergrundbeleuchtung
|
|
LCD-Typ
|
FSTN positiv
|
|
Schnittstelle
|
16STIFT |
| Arbeitstemperatur |
-20°C - +70°C
|
|
Lagertemperatur
|
-30°C - +80°C |
Besonderheit
- Hoher Kontrast, Weittemperaturbetrieb
- Geringer Stromverbrauch, hohe Anti-Interferenz-Leistung
- Unterstützung für mehrere Farbkombinationen
- Stellen Sie einen vollständigen Satz technischer Informationen und Quellcodes aus einer Hand bereit
- Unterstützt die Anpassung
- Unterstützt 1-3 Tagesproben
- Hochwertig und kostengünstig
- Die schnellste Chargenlieferung kann innerhalb erreicht werden 15 Tage
Wichtige Spezifikationen
LCD 1602 5V is a 16x2 character display module designed for stable text output in 5V electronic systems while also supporting 3.3V/5.0V drive compatibility. The JXD1602A model features an 80.0×36.0×13.5mm outline size and a 64.5×14.5mm viewing area, giving users two clear rows for characters, Zahlen, Symbole, und kurze Hinweise. It uses ST7066/AIP31066 controller IC options, weiße LED-Hintergrundbeleuchtung, FSTN positiver Anzeigemodus, and a 16PIN interface. Its working temperature range is -20°C to +70°C, with storage tolerance from -30°C to +80°C.
Designstandards

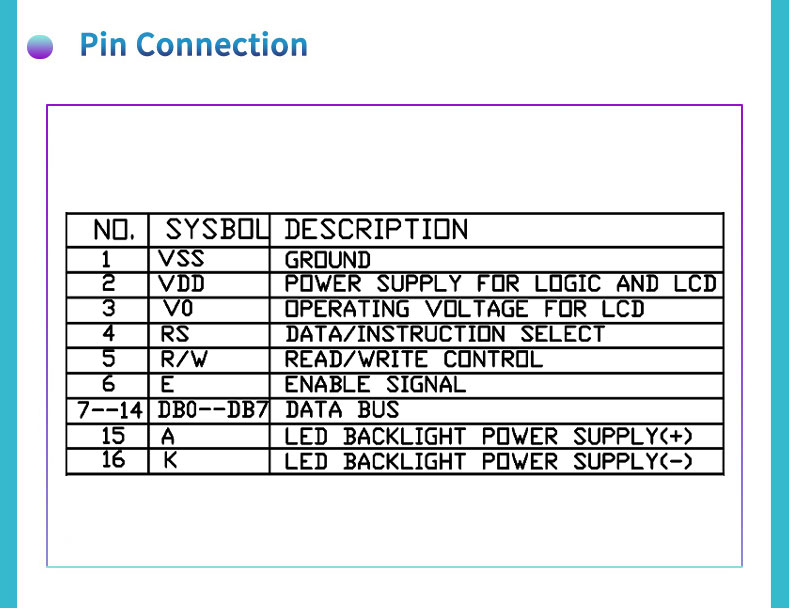

LCD 1602 5V is built for high-contrast readability, dependable panel integration, and easy connection to standard controller circuits. The white LED backlight improves visibility in indoor equipment, while the FSTN positive structure helps maintain clean character definition. Its 16PIN interface supports direct display control for projects that need predictable timing and simple hardware matching. Das Modul unterstützt außerdem einen geringen Stromverbrauch, Anti-Interferenz-Leistung, mehrere Farbkombinationen, source-code or technical data support, and customization options such as backlight color, Inhalte anzeigen, Muscheldesign, and application-specific structure.
Anwendungen
LCD 1602 5V is suitable for products that need a compact display for essential operating information. It can show measurement values, Menüpunkte, Statusaufforderungen, alarm notices, timer readings, temperature data, voltage information, and simple user instructions. Common applications include 5V development boards, Arduino -Projekte, Industriezähler, Haushaltsgeräte, medical device interfaces, access control panels, Prüfinstrumente, Verkaufsautomaten, intelligente Controller, Unterhaltungselektronik, and DIY learning kits. Its two-line character layout makes it practical for equipment requiring clear data display without a large graphic screen.
Produktgröße
FAQ
Q: Stellen Sie Muster zur Verfügung??
A: Ja, Proben sind in der Regel innerhalb von erhältlich 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: So passen Sie dieses LCD-Anzeigemodul an?
A: Das Modul kann je nach Kundenwunsch individuell angepasst werden, einschließlich Charakteranzeigeinhalten, Farbe der Hintergrundbeleuchtung, Muscheldesign, und andere Parameter, um spezifische Anwendungsanforderungen zu erfüllen.
Q: Für welche Anwendungen ist dieses Modul geeignet??
A: Dieses Modul eignet sich für Anwendungen, die die Anzeige großer Schriftzeichen und Zahlen erfordern, wie Meter, Gerätesteuertafeln, und Informationsanzeigesysteme.
Q: Wie ist die Qualität dieses Moduls??
A: Dieses Modul wird unter Verwendung hochwertiger LCD-Panels und elektronischer Komponenten hergestellt, auf Stabilität und Zuverlässigkeit ausgelegt, Gewährleistung eines langfristig stabilen Betriebs und einer hochwertigen Anzeigeleistung.
Q: Wofür wird dieser Bildschirm verwendet?
A: Zeichen-LCD-Bildschirme werden häufig in Haushaltsgeräten verwendet, Industrielle Steuerungen, medizinische Geräte, Unterhaltungselektronik, und DIY-Projekte, Geeignet zur Anzeige von Statusinformationen, Menüoptionen, und Basisdaten.
Wenn Sie mehr erfahren oder den von Ihnen benötigten LCD-Bildschirm anpassen möchten, Bitte zögern Sie nicht Kontaktieren Sie uns.
