LCD ڈسپلے ماڈیول کیا ہے؟
LCD ڈسپلے ماڈیول جدید الیکٹرانکس میں سب سے زیادہ استعمال ہونے والی ڈسپلے ٹیکنالوجیز میں سے ایک ہیں۔. گھریلو آلات اور صنعتی کنٹرول سسٹم سے لے کر آٹوموٹو ڈیش بورڈز اور DIY الیکٹرانکس پروجیکٹس تک, LCD ماڈیول معلومات کو ظاہر کرنے کا ایک قابل اعتماد اور سرمایہ کاری مؤثر طریقہ فراہم کرتے ہیں۔. ان کی کم بجلی کی کھپت, کمپیکٹ ڈھانچہ, اور لمبی عمر انہیں ایپلی کیشنز کی ایک وسیع رینج کے لیے ایک مثالی حل بناتی ہے۔.
LCD کا کیا مطلب ہے؟?
LCD کا مطلب مائع کرسٹل ڈسپلے ہے۔. یہ ایک فلیٹ پینل ڈسپلے ٹیکنالوجی ہے جو روشنی کو کنٹرول کرنے اور مرئی تصاویر بنانے کے لیے مائع کرسٹل مواد کا استعمال کرتی ہے۔, حروف, یا گرافکس. ایل ای ڈی ڈسپلے کے برعکس جو براہ راست روشنی خارج کرتے ہیں۔, LCDs بیک لائٹ ماخذ سے روشنی کو روکنے یا منتقل کرنے کے لیے مائع کرسٹل پر انحصار کرتے ہیں۔.
LCD ڈسپلے ماڈیول ایک مکمل ڈسپلے یونٹ ہے جو کئی اجزاء کو ایک پیکج میں ضم کرتا ہے۔, بشمول:
- LCD ڈسپلے پینل
- کنٹرولر آئی سی
- ڈرائیور سرکٹ
- بیک لائٹ سسٹم
- انٹرفیس کنیکٹر
- پی سی بی بورڈ
یہ مربوط ڈھانچہ ڈسپلے ماڈیول کو مائیکرو کنٹرولرز کے ساتھ آسانی سے بات چیت کرنے کی اجازت دیتا ہے۔, پروسیسرز, اور ایمبیڈڈ سسٹمز.
LCD ڈسپلے ماڈیول کیسے کام کرتے ہیں۔
LCD ڈسپلے ماڈیول شیشے کی تہوں اور پولرائزنگ فلٹرز کے درمیان مائع کرسٹل مالیکیولز کی سیدھ کو کنٹرول کرکے کام کرتے ہیں۔.
جب مائع کرسٹل پر وولٹیج کا اطلاق ہوتا ہے۔, مالیکیول اپنا رخ بدل لیتے ہیں۔. یہ تبدیلی کنٹرول کرتی ہے کہ ڈسپلے کے مخصوص علاقوں سے کتنی روشنی گزرتی ہے۔. لائٹ ٹرانسمیشن اور بلاکنگ کا امتزاج مرئی متن تخلیق کرتا ہے۔, نمبرز, علامتیں, یا اسکرین پر گرافکس.
زیادہ تر LCD ماڈیولز میں ایک LED بیک لائٹ شامل ہوتی ہے جو کم روشنی والے ماحول میں مرئیت کو بہتر بناتی ہے۔. کنٹرولر IC میزبان ڈیوائس سے آنے والے ڈیٹا پر کارروائی کرتا ہے اور اسے ڈسپلے سگنلز میں تبدیل کرتا ہے جو درست پکسلز یا سیگمنٹس کو چالو کرتے ہیں۔.
عمل بہت تیزی سے ہوتا ہے۔, LCD ڈسپلے کو مسلسل ریفریش کرنے اور مستحکم تصاویر پیش کرنے کی اجازت دیتا ہے۔, جبکہ ایک بڑا ڈسپلے بجلی کی کھپت اور لاگت کو بڑھا سکتا ہے۔.
LCD ماڈیول کی ساخت کو سمجھنے سے اس کی فعالیت اور کارکردگی کی وضاحت میں مدد ملتی ہے۔.
LCD پینل
LCD پینل مرکزی بصری علاقہ ہے جہاں معلومات ظاہر ہوتی ہے۔. اس میں مائع کرسٹل کی تہہ اور پکسل یا سیگمنٹ کا ڈھانچہ ہوتا ہے۔.
کنٹرولر آئی سی
کنٹرولر چپ ڈسپلے اور بیرونی نظام کے درمیان مواصلت کا انتظام کرتی ہے۔. مقبول کنٹرولرز میں شامل ہیں۔:
- HD44780
- ST7066
- SSD1306
- AIP31066
کنٹرولر کمانڈز کی تشریح کرتا ہے اور اس بات کا تعین کرتا ہے کہ اسکرین پر ڈیٹا کیسے دکھایا جاتا ہے۔.
ڈرائیور سرکٹ
ڈرائیور برقی سگنل پیدا کرتا ہے جو ڈسپلے پکسلز یا سیگمنٹس کو چالو کرتا ہے۔.
بیک لائٹ
زیادہ تر جدید LCD ماڈیولز بہتر چمک اور کم بجلی کی کھپت کے لیے LED بیک لائٹنگ کا استعمال کرتے ہیں۔.
انٹرفیس کنیکٹر
LCD ماڈیول متعدد مواصلاتی انٹرفیس کی حمایت کرتے ہیں۔, بشمول:
- متوازی
- ایس پی آئی
- I2C
- UART
انٹرفیس مختلف الیکٹرانک پلیٹ فارمز کے ساتھ مطابقت کا تعین کرتا ہے۔.
LCD ڈسپلے ماڈیولز کی اقسام
مختلف ایپلی کیشنز اور ڈسپلے کی ضروریات کے لیے ڈیزائن کیے گئے LCD ڈسپلے ماڈیولز کی کئی اقسام ہیں۔.

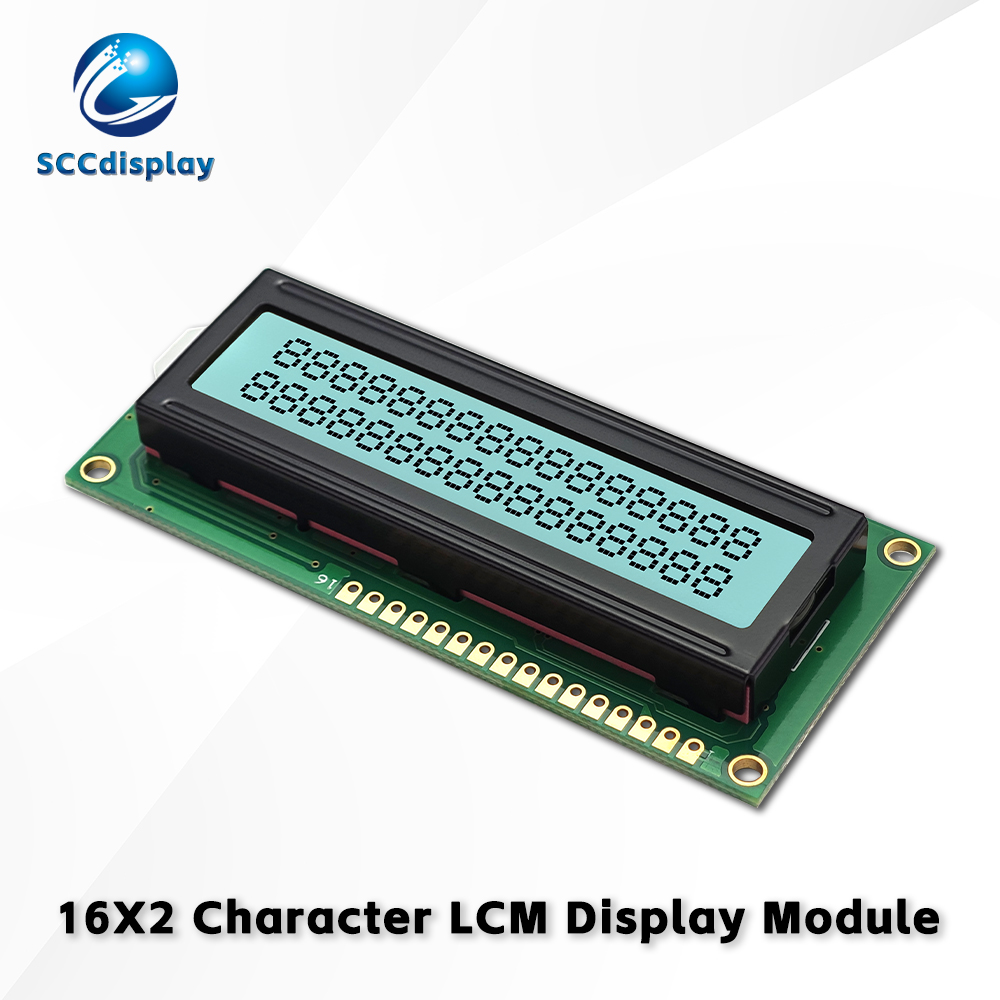

کریکٹر LCD ماڈیولز
کریکٹر LCD ماڈیول قطاروں اور کالموں میں ترتیب دیئے گئے مقررہ حروف دکھاتے ہیں۔. عام ترتیب میں شامل ہیں۔:
- 16x2 LCD
- 20x4 LCD
- 8x2 LCD
- 40x2 LCD
یہ ڈسپلے عام طور پر ایمبیڈڈ سسٹمز میں استعمال ہوتے ہیں کیونکہ وہ سادہ ہوتے ہیں۔, سستی, اور پروگرام کرنا آسان ہے۔.
کریکٹر LCDs کے لیے مثالی ہیں۔:
- سینسر ڈیٹا ڈسپلے
- سامان کی حیثیت کے اشارے
- صنعتی کنٹرول پینل
- تعلیمی الیکٹرانکس پروجیکٹس
گرافک LCD ماڈیولز
گرافک LCD ماڈیول مکمل پکسل کنٹرول فراہم کرتے ہیں۔, صارفین کو اپنی مرضی کے مطابق گرافکس دکھانے کی اجازت دیتا ہے۔, شبیہیں, اور فونٹس.
مقبول قراردادوں میں شامل ہیں۔:
- 128x64
- 240x128
- 320x240
گرافک LCDs میں بڑے پیمانے پر استعمال ہوتے ہیں۔:
- طبی سامان
- پیمائش کے آلات
- GPS آلات
- صنعتی آٹومیشن سسٹم
وہ کریکٹر ڈسپلے کے مقابلے میں زیادہ لچک پیش کرتے ہیں۔.
TFT LCD ماڈیولز
TFT کا مطلب ہے Thin Film Transistor. TFT LCD ماڈیول مکمل رنگ فراہم کرتے ہیں۔, تیز ریفریش ریٹ اور بہترین امیج کوالٹی کے ساتھ ہائی ریزولوشن ڈسپلے.
TFT ڈسپلے عام طور پر پائے جاتے ہیں۔:
- اسمارٹ فونز
- آٹوموٹو انفوٹینمنٹ سسٹم
- اسمارٹ ہوم ڈیوائسز
- پورٹ ایبل گیمنگ ڈیوائسز
- صنعتی HMIs
یہ ڈسپلے امیر گرافیکل انٹرفیس اور ٹچ فعالیت کو سپورٹ کرتے ہیں۔.
سیگمنٹ LCD ماڈیولز
سیگمنٹ LCD ماڈیول پہلے سے طے شدہ علامتوں کو ظاہر کرنے کے لیے ڈیزائن کیے گئے ہیں۔, نمبرز, یا شبیہیں.
عام ایپلی کیشنز میں شامل ہیں۔:
- ڈیجیٹل گھڑیاں
- کیلکولیٹر
- یوٹیلیٹی میٹرز
- تھرمامیٹر
- صارفین کے آلات
سیگمنٹ LCDs بہت کم بجلی استعمال کرتے ہیں اور انتہائی لاگت سے موثر ہوتے ہیں۔.
LCD ڈسپلے ماڈیولز کے فوائد
LCD ڈسپلے ماڈیول بہت سے فوائد پیش کرتے ہیں جو انہیں صنعتوں میں مقبول بناتے ہیں۔.
کم بجلی کی کھپت
LCD ماڈیولز کو کم سے کم توانائی کی ضرورت ہوتی ہے۔, انہیں بیٹری سے چلنے والے آلات کے لیے مثالی بنانا.
کومپیکٹ ڈیزائن
ان کی پتلی اور ہلکی ساخت مینوفیکچررز کو چھوٹی الیکٹرانک مصنوعات بنانے کی اجازت دیتی ہے۔.
لمبی عمر
LCD ٹیکنالوجی عام حالات میں کئی سالوں تک قابل اعتماد آپریشن فراہم کرتی ہے۔.
لاگت سے موثر
کریکٹر اور سیگمنٹ LCD ماڈیول تجارتی اور صنعتی دونوں ایپلی کیشنز کے لیے سستی ہیں۔.
آسان انضمام
LCD ماڈیولز مقبول ترقیاتی پلیٹ فارمز جیسے Arduino کے ساتھ مطابقت رکھتے ہیں۔, راسبیری پائی, STM32, اور ESP32.
اچھی مرئیت
جدید LCDs LED بیک لائٹنگ اور بہتر دیکھنے کے زاویوں کے ساتھ بہترین پڑھنے کی اہلیت فراہم کرتے ہیں۔.
LCD ڈسپلے ماڈیولز کی ایپلی کیشنز
LCD ڈسپلے ماڈیول بہت سی صنعتوں اور الیکٹرانک سسٹمز میں استعمال ہوتے ہیں۔.
کنزیومر الیکٹرانکس
بہت سی گھریلو مصنوعات LCD ڈسپلے استعمال کرتی ہیں۔, بشمول:
- مائیکرو ویو اوون
- ایئر کنڈیشنر
- واشنگ مشینیں۔
- ڈیجیٹل گھڑیاں
- ریموٹ کنٹرولز
صنعتی سامان
صنعتی نظام مشین کی حیثیت کو ظاہر کرنے کے لیے LCD ماڈیول استعمال کرتے ہیں۔, پیمائش, اور معلومات کو کنٹرول کریں۔.
آٹوموٹو ڈسپلے
گاڑیاں LCD ماڈیول استعمال کرتی ہیں۔:
- ڈیش بورڈ کلسٹرز
- نیویگیشن سسٹمز
- موسمیاتی کنٹرول پینلز
- پچھلی سیٹ کے تفریحی نظام
طبی آلات
طبی آلات واضح اور درست ڈیٹا پیش کرنے کے لیے LCD ڈسپلے پر انحصار کرتے ہیں۔.
تعلیمی اور DIY پروجیکٹس
LCD ماڈیولز مائیکرو کنٹرولر پروجیکٹس اور پروٹو ٹائپ ڈیولپمنٹ کے لیے طلباء اور شوق رکھنے والوں میں بے حد مقبول ہیں۔.
LCD انٹرفیس اور مواصلات
LCD ڈسپلے ماڈیول متعدد مواصلاتی پروٹوکول کی حمایت کرتے ہیں۔.
متوازی انٹرفیس
متوازی مواصلات ایک ساتھ متعدد بٹس کو منتقل کرتا ہے اور تیز رفتار پیش کرتا ہے لیکن مزید پنوں کی ضرورت ہوتی ہے۔.
ایس پی آئی انٹرفیس
SPI مواصلات تیز رفتار اور عام طور پر گرافک اور TFT ڈسپلے میں استعمال ہوتا ہے۔.
I2C انٹرفیس
I2C پن کے استعمال کو کم کرتا ہے اور وائرنگ کو آسان بناتا ہے۔, کمپیکٹ سسٹمز کے لیے مثالی بنانا.
UART انٹرفیس
UART سیریل مواصلات کی اجازت دیتا ہے اور مخصوص ایمبیڈڈ ایپلی کیشنز کے لیے مفید ہے۔.
صحیح انٹرفیس کا انتخاب سسٹم کے ڈیزائن اور پروسیسنگ کی ضروریات پر منحصر ہے۔.
LCD ڈسپلے ماڈیول کا انتخاب کرتے وقت غور کرنے کے عوامل
درست LCD ماڈیول کا انتخاب کئی اہم عوامل پر منحصر ہے۔.
ڈسپلے سائز
مصنوعات اور دیکھنے کے فاصلے کے لیے موزوں ڈسپلے سائز کا انتخاب کریں۔.
قرارداد
اعلی ریزولوشن تیز متن اور گرافکس فراہم کرتا ہے۔.
دیکھنے کا زاویہ
IPS LCD ٹیکنالوجی وسیع تر دیکھنے کے زاویے اور بہتر رنگ کی مستقل مزاجی پیش کرتی ہے۔.
بجلی کے تقاضے
پورٹیبل آلات کو اکثر کم طاقت والے ڈسپلے حل کی ضرورت ہوتی ہے۔.
ماحولیاتی حالات
صنعتی ایپلی کیشنز کو وسیع آپریٹنگ درجہ حرارت اور سورج کی روشنی پڑھنے کی اہلیت کی ضرورت ہو سکتی ہے۔.
انٹرفیس مطابقت
یقینی بنائیں کہ ماڈیول آپ کے مائکروکنٹرولر یا پروسیسر کے ساتھ کام کرتا ہے۔.
LCD ٹیکنالوجی کی مستقبل کی ترقی
LCD ٹیکنالوجی چمک میں ترقی کے ساتھ بہتر ہوتی جارہی ہے۔, رنگ کی درستگی, برعکس تناسب, اور ٹچ انضمام.
جدید TFT LCD ماڈیول اب سپورٹ کرتے ہیں۔:
- Capacitive ٹچ اسکرینز
- ہائی ڈیفینیشن ریزولوشنز
- آئی پی ایس دیکھنے کی ٹیکنالوجی
- انتہائی پتلی ساخت
- کم طاقت کا آپریشن
اگرچہ پریمیم مصنوعات میں OLED ڈسپلے زیادہ مقبول ہو رہے ہیں۔, LCD ماڈیولز اپنی استطاعت کی وجہ سے انتہائی مسابقتی رہتے ہیں۔, استحکام, اور مینوفیکچرنگ کی پختگی.
نتیجہ
LCD ڈسپلے ماڈیول جدید الیکٹرانک سسٹمز میں ضروری اجزاء ہیں۔. ان کی استعداد, کم بجلی کی کھپت, کمپیکٹ سائز, اور قابل اعتماد کارکردگی انہیں کنزیومر الیکٹرانکس میں لاتعداد ایپلی کیشنز کے لیے موزوں بناتی ہے۔, صنعتی آٹومیشن, آٹوموٹو نظام, اور سرایت شدہ ترقی.
چاہے آپ کو Arduino پروجیکٹ کے لیے سادہ کریکٹر ڈسپلے کی ضرورت ہو یا اسمارٹ ڈیوائس کے لیے ہائی ریزولوشن TFT اسکرین, LCD ماڈیول تقریباً ہر ڈسپلے کی ضرورت کے لیے لچکدار حل پیش کرتے ہیں۔. جیسا کہ ڈسپلے ٹیکنالوجی تیار ہوتی جارہی ہے۔, LCD ماڈیولز انجینئرز کے لیے ایک اہم اور قابل اعتماد انتخاب رہیں گے۔, ڈیزائنرز, اور الیکٹرانکس مینوفیکچررز worldwide.faces, اعلی ریزولوشن ڈسپلے کا انتخاب کریں۔.
