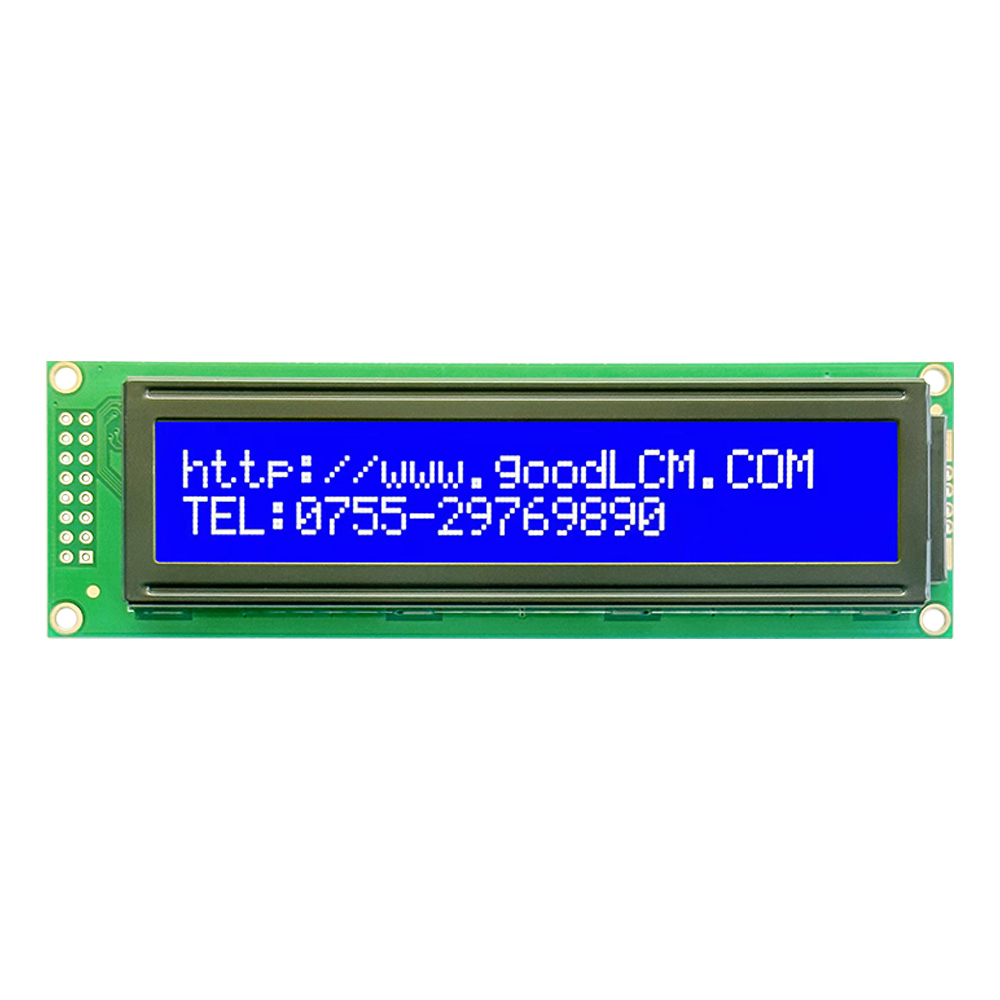

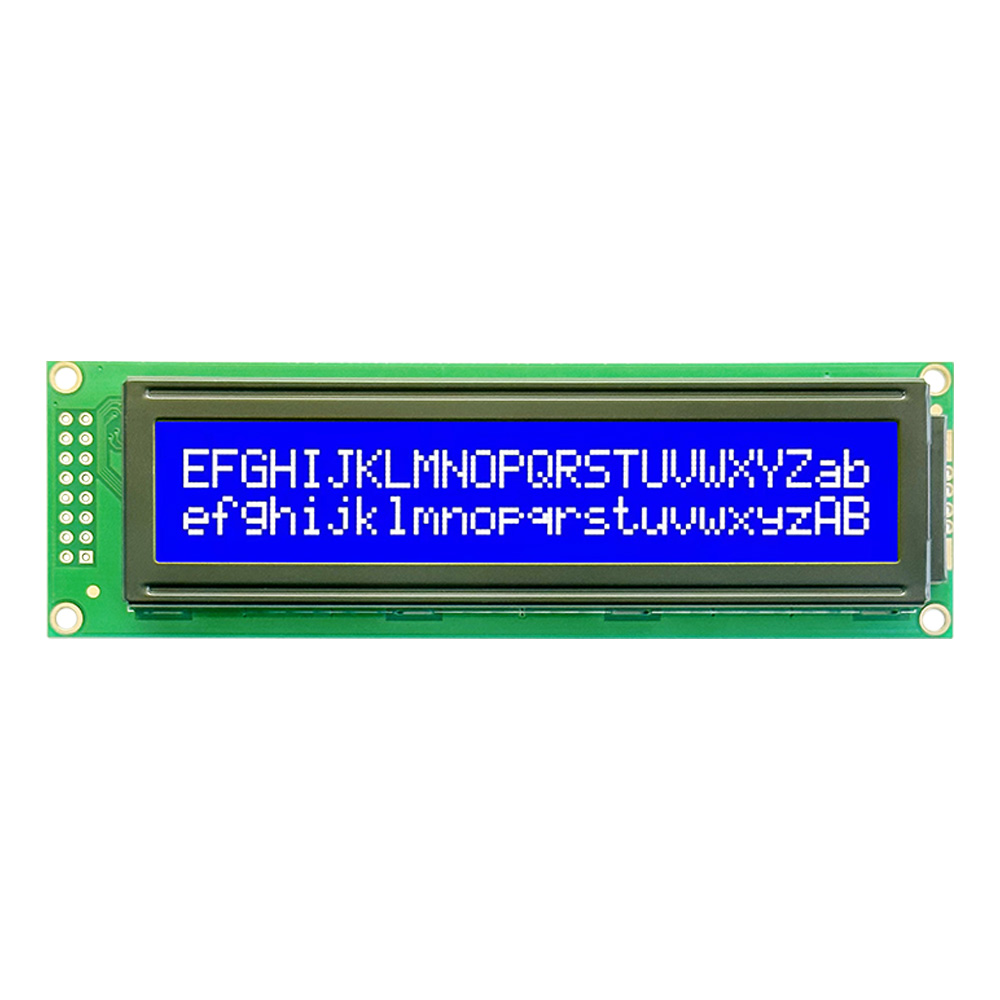

ڈاٹ میٹرکس LCD ڈسپلے ماڈیول-SJXD2402A (STN منفی)

24x2 Dot Matrix LCD Module SJXD2402A provides wider two-line text output for values, لیبلز, علامتیں, انتباہات, and equipment prompts. Its 24×2 layout offers more character space than smaller modules while keeping a compact 118.0×36.0 mm class structure. Designed with STN negative display style, سفید ایل ای ڈی بیک لائٹ, ST7066/AIP31066 compatible IC, 3.3V/5.0V drive support, and wide temperature performance, یہ میٹر کے مطابق ہے, آلات, آٹومیشن پینلز, طبی آلات, ٹرمینلز تک رسائی, اور ایمبیڈڈ کنٹرول پروجیکٹس.

پیرامیٹرز:

• ہائی کنٹراسٹ, وسیع درجہ حرارت آپریشن
• کم بجلی کی کھپت, اعلی مخالف مداخلت کی کارکردگی
• متعدد رنگوں کے امتزاج کے لیے سپورٹ
• ون اسٹاپ تکنیکی معلومات اور سورس کوڈ کا مکمل سیٹ فراہم کریں۔
• حسب ضرورت کی حمایت کرتا ہے۔
• حمایت کرتا ہے۔ 1-3 دن کے نمونے
• اعلی معیار اور سرمایہ کاری مؤثر

کلیدی وضاحتیں

24x2 Dot Matrix LCD Module SJXD2402A provides a 24-column, 2-line character layout for displaying letters, نمبرز, علامتیں, and structured device data. It offers wider text capacity than common 16x2 or 20x2 modules, making it useful for longer parameter names and status lines. The module uses a compact 118.0×36.0 mm class structure, supports 3.3V/5.0V drive voltage, ST7066/AIP31066 compatible IC, سفید ایل ای ڈی بیک لائٹ, 16PIN دوہری انٹرفیس, and STN negative display style.

ڈیزائن کے معیارات

24x2 Dot Matrix LCD Module is designed for clear dot-matrix character presentation, stable control-board connection, and efficient power use. The STN negative mode creates bright characters over a darker display background, helping the screen stand out in equipment interfaces. Its wide temperature range supports operation from -20°C to +70°C and storage from -30°C to +80°C. The design also allows color matching, backlight adjustment, تکنیکی ڈیٹا کی حمایت, نمونے کی جانچ, and customized configuration for different OEM requirements.

ایپلی کیشنز

24x2 Dot Matrix LCD Module is suitable for products that need longer two-line messages, fixed labels, readings, غلطی کے کوڈز, and setup information. It can be used in industrial instruments, سمارٹ میٹر, آٹومیشن کنٹرولرز, جانچ کا سامان, طبی آلات, رسائی کے نظام, مواصلاتی ٹرمینلز, household electronics, laboratory tools, and embedded development boards. Its 24x2 format gives engineers more text room while keeping the module simple, پائیدار, and easy to integrate into compact product panels.

سوال: کیا آپ نمونے فراہم کرتے ہیں؟?
اے: جی ہاں, نمونے عام طور پر اندر دستیاب ہیں 1-3 days for customers to test and evaluate the module's performance and compatibility.

سوال: اس LCD ڈسپلے ماڈیول کو کس طرح اپنی مرضی کے مطابق بنائیں?
اے: ماڈیول کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے, کریکٹر ڈسپلے مواد سمیت, backlight رنگ, شیل ڈیزائن, اور دیگر پیرامیٹرز, درخواست کی مخصوص ضروریات کو پورا کرنے کے لیے.

سوال: یہ ماڈیول کن ایپلی کیشنز کے لیے موزوں ہے۔?
اے: یہ ماڈیول ان ایپلی کیشنز کے لیے موزوں ہے جن کے لیے فونٹ کے بڑے حروف اور اعداد کی نمائش کی ضرورت ہوتی ہے۔, جیسے میٹر, سامان کنٹرول پینل, اور انفارمیشن ڈسپلے سسٹم.

سوال: اس ماڈیول کا معیار کیسا ہے۔?
اے: یہ ماڈیول اعلیٰ معیار کے LCD پینلز اور الیکٹرانک اجزاء کا استعمال کرتے ہوئے تیار کیا گیا ہے۔, مستحکم اور قابل اعتماد ہونے کے لیے ڈیزائن کیا گیا ہے۔, طویل مدتی مستحکم آپریشن اور اعلیٰ معیار کے ڈسپلے کی کارکردگی کو یقینی بنانا.

سوال: لاگت کی تاثیر کو کیسے یقینی بنایا جاتا ہے۔?
اے: ماڈیول کو ہموار پیداوار اور لاگت کے کنٹرول کے ساتھ ڈیزائن کیا گیا ہے۔, اعلی معیار اور کارکردگی کو برقرار رکھتے ہوئے ایک سرمایہ کاری مؤثر حل فراہم کرنے کا مقصد.

اگر آپ مزید جاننا چاہتے ہیں یا LCD ڈسپلے اسکرین کو اپنی مرضی کے مطابق بنانا چاہتے ہیں۔, براہ مہربانی بلا جھجھک ہم سے رابطہ کریں.
