بنیادی معلومات

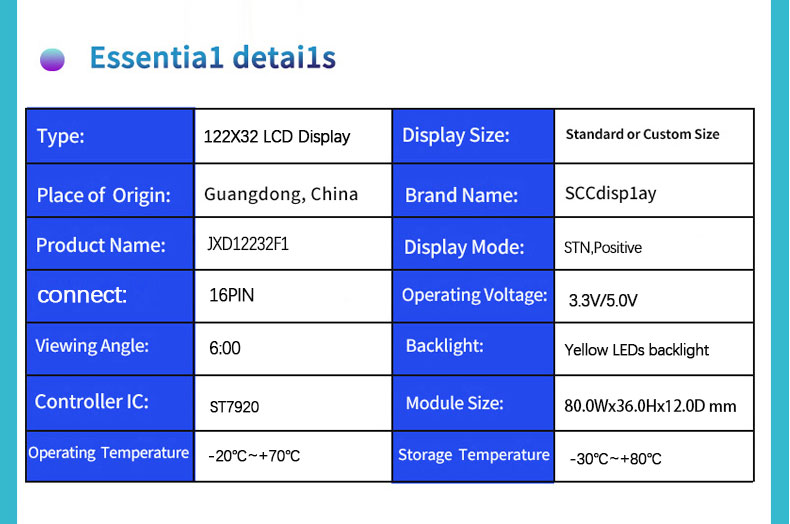

پیرامیٹرز:
| کردار کی قسم | 122x32 |
| ماڈل | JXD12232F1 |
| ماڈل کا سائز | 80.0×36.0×12.0 ملی میٹر |
| VA سائز | 64.5×16.0 ملی میٹر |
|
ڈرائیو وولٹیج
|
3.3V/5.0V
|
|
ڈرائیو آئی سی
|
ST7920
|
|
بیک لائٹ
|
پیلا ایل ای ڈی بیک لائٹ
|
|
LCD کی قسم
|
STN مثبت
|
|

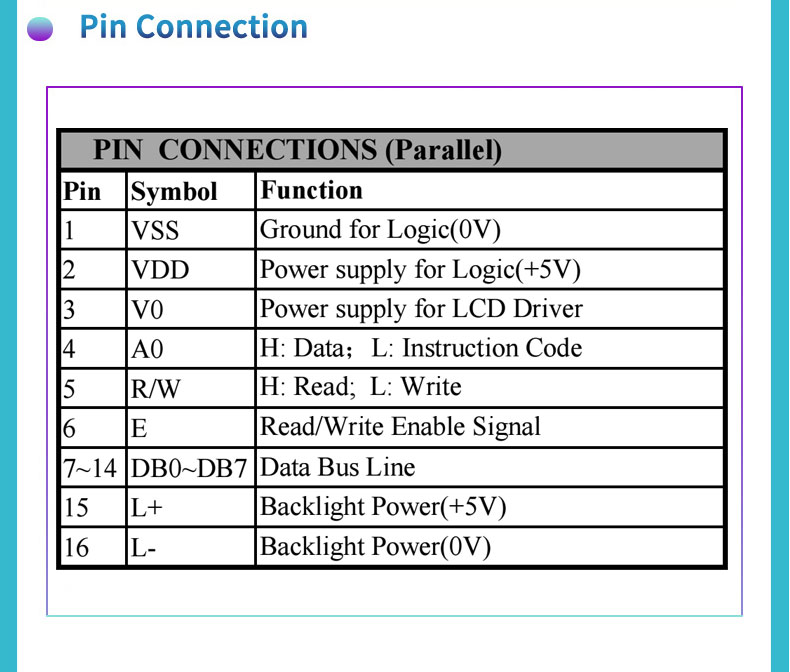

انٹرفیس
|
16Pin |
| کام کرنے کا درجہ حرارت |
-20°C - +70°C
|
|
اسٹوریج کا درجہ حرارت
|
-30°C - +80°C |

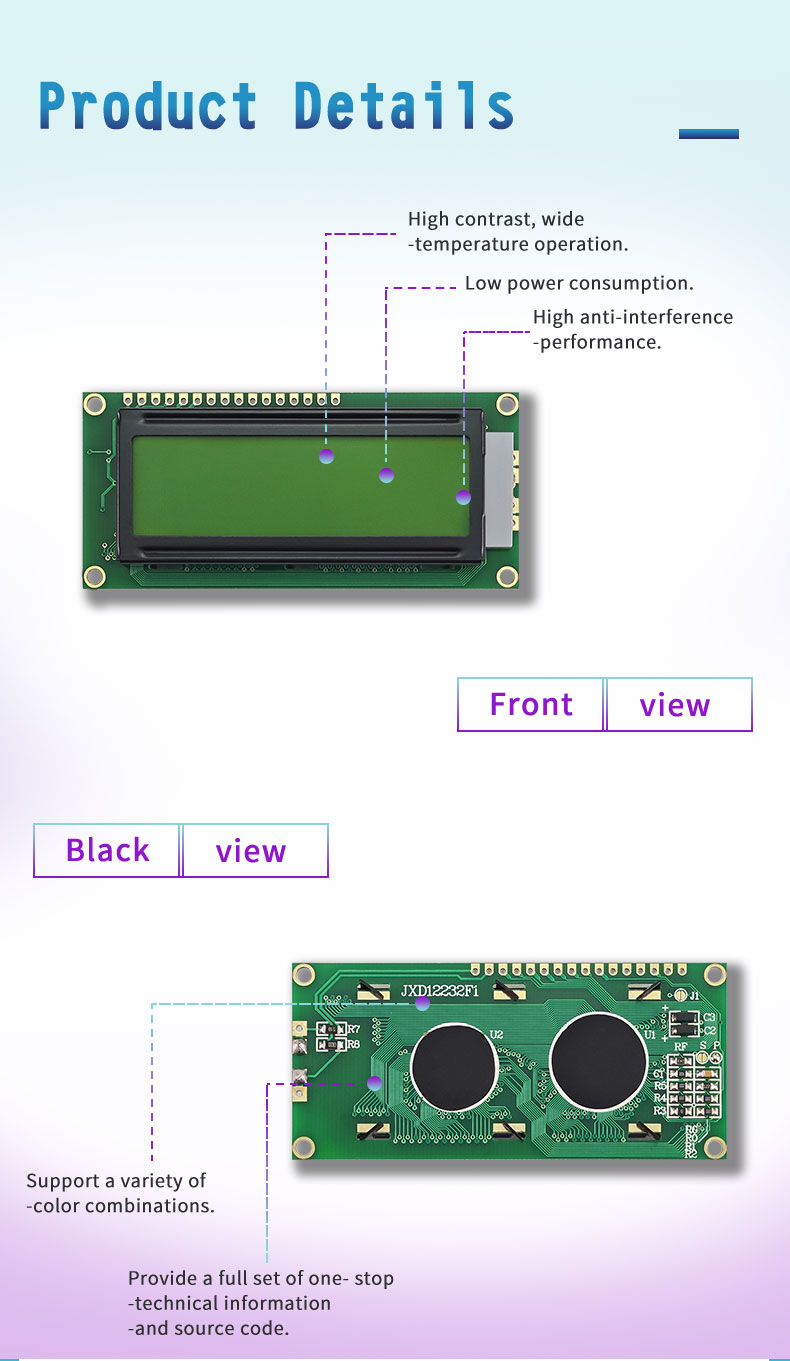

فیچر
- ہائی کنٹراسٹ, وسیع درجہ حرارت آپریشن
- کم بجلی کی کھپت, اعلی مخالف مداخلت کی کارکردگی
- متعدد رنگوں کے امتزاج کے لیے سپورٹ
- ون اسٹاپ تکنیکی معلومات اور سورس کوڈ کا مکمل سیٹ فراہم کریں۔
- حسب ضرورت کی حمایت کرتا ہے۔
- حمایت کرتا ہے۔ 1-3 دن کے نمونے
- اعلی معیار اور سرمایہ کاری مؤثر
- سب سے تیز بیچ کی ترسیل کے اندر اندر حاصل کیا جا سکتا ہے 15 دن
کلیدی وضاحتیں
The Chinese Character Library LCD Screen features a 122×32 pixel matrix, providing clear text and simple graphical output. It supports standard communication interfaces such as SPI and I2C, enabling straightforward integration with popular microcontrollers like Arduino, STM32, and PIC systems. The module operates at low voltage, ensuring energy-efficient operation, while its fast response time and high contrast allow consistent readability under various lighting conditions. The embedded Chinese character library simplifies text rendering without the need for external storage, saving memory and reducing development complexity.
Design Features
Engineered for reliability and easy implementation, the JXD12232F1 incorporates an integrated driver IC that minimizes external components and simplifies hardware connections. Its lightweight yet durable construction ensures stable operation in both portable and industrial environments. The module’s wide viewing angles and uniform backlighting provide consistent readability from different positions, while its compact PCB layout allows flexible installation in limited-space applications. Developers can leverage existing software libraries to implement menus, indicators, and graphical displays quickly and efficiently.
ایپلی کیشنز
The Chinese Character Library LCD Screen is widely used in industrial control panels, laboratory instruments, home automation systems, طبی آلات, and embedded electronic projects requiring Chinese text output. It is suitable for both prototype development and commercial product deployment, particularly in devices that require compact displays with multi-language support.

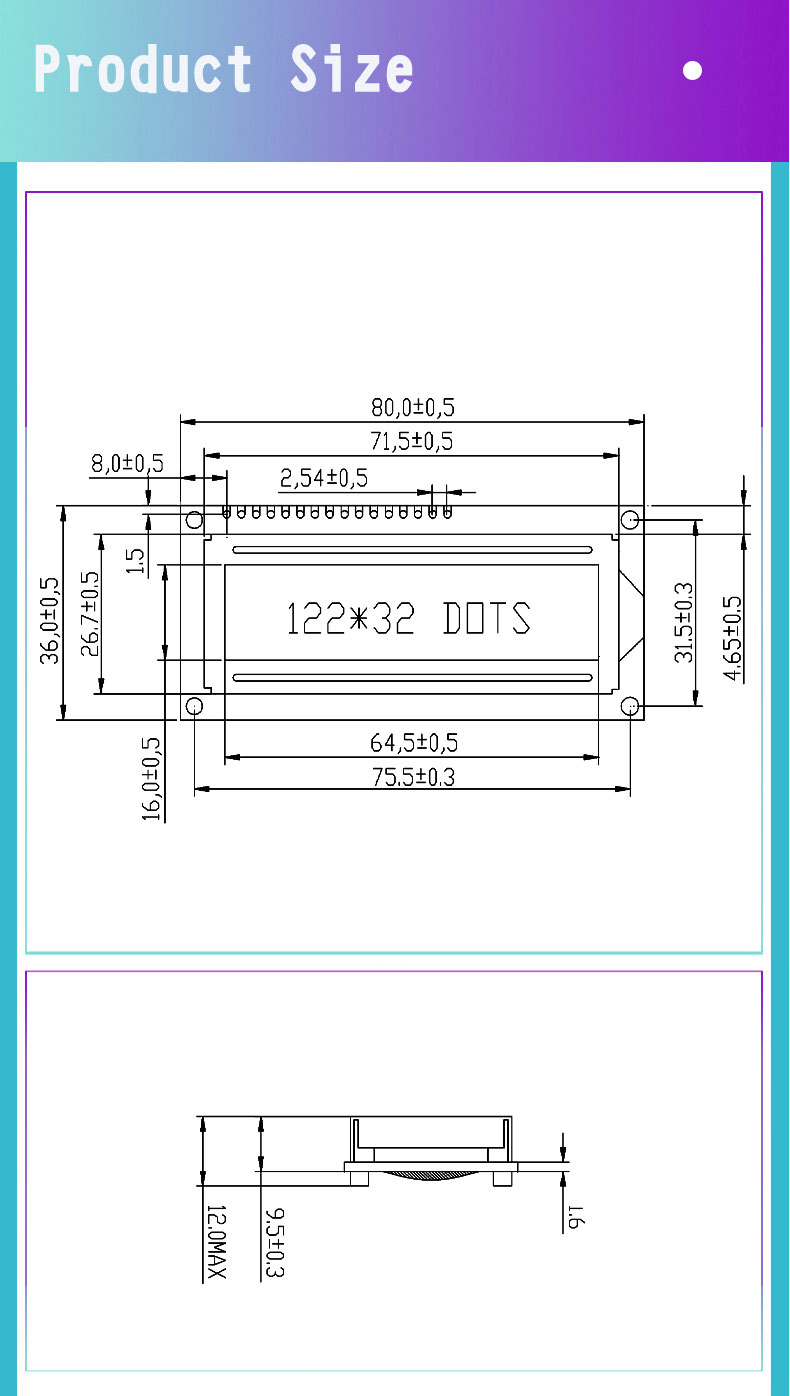

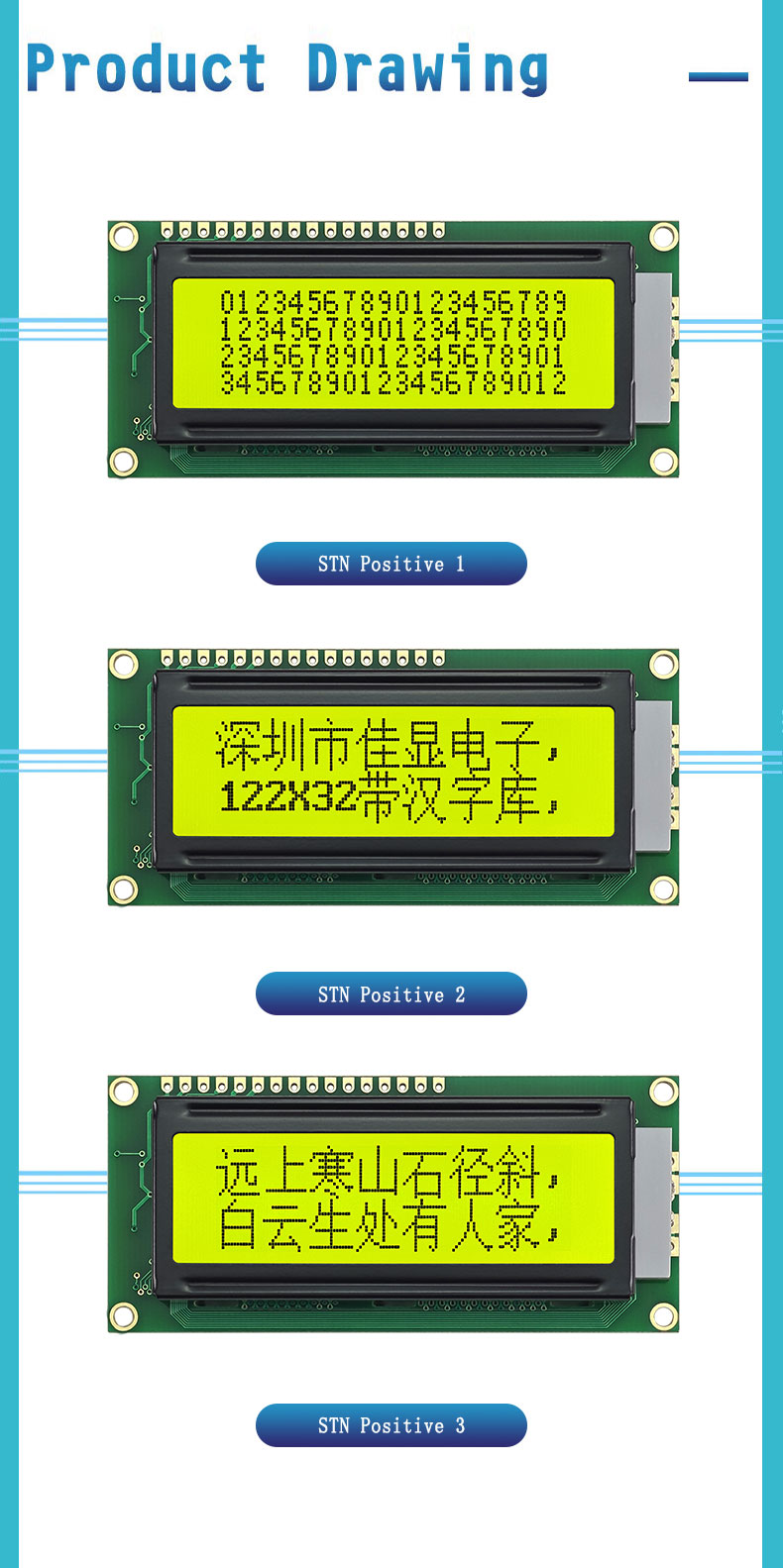

پروڈکٹ کا سائز
اکثر پوچھے گئے سوالات
سوال: کیا آپ نمونے فراہم کرتے ہیں؟?
اے: جی ہاں, نمونے عام طور پر اندر دستیاب ہیں 1-3 days for customers to test and evaluate the module's performance and compatibility.
سوال: اس LCD ڈسپلے ماڈیول کو کس طرح اپنی مرضی کے مطابق بنائیں?
اے: ماڈیول کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے, کریکٹر ڈسپلے مواد سمیت, backlight رنگ, شیل ڈیزائن, اور دیگر پیرامیٹرز, درخواست کی مخصوص ضروریات کو پورا کرنے کے لیے.
سوال: یہ ماڈیول کن ایپلی کیشنز کے لیے موزوں ہے۔?
اے: یہ ماڈیول ان ایپلی کیشنز کے لیے موزوں ہے جن کے لیے فونٹ کے بڑے حروف اور اعداد کی نمائش کی ضرورت ہوتی ہے۔, جیسے میٹر, سامان کنٹرول پینل, اور انفارمیشن ڈسپلے سسٹم.
سوال: اس ماڈیول کا معیار کیسا ہے۔?
اے: یہ ماڈیول اعلیٰ معیار کے LCD پینلز اور الیکٹرانک اجزاء کا استعمال کرتے ہوئے تیار کیا گیا ہے۔, مستحکم اور قابل اعتماد ہونے کے لیے ڈیزائن کیا گیا ہے۔, طویل مدتی مستحکم آپریشن اور اعلیٰ معیار کے ڈسپلے کی کارکردگی کو یقینی بنانا.
سوال: یہ سکرین کس لیے استعمال ہوتی ہے؟
اے: کریکٹر LCD اسکرینیں گھریلو آلات میں بڑے پیمانے پر استعمال ہوتی ہیں۔, صنعتی کنٹرول, طبی آلات, صارفین الیکٹرانکس, اور DIY پروجیکٹس, اسٹیٹس کی معلومات ظاہر کرنے کے لیے موزوں ہے۔, مینو کے اختیارات, اور بنیادی ڈیٹا.
اگر آپ مزید جاننا چاہتے ہیں یا LCD ڈسپلے اسکرین کو اپنی مرضی کے مطابق بنانا چاہتے ہیں۔, براہ مہربانی بلا جھجھک ہم سے رابطہ کریں.
