بنیادی معلومات
Character LCM Display Module is a compact 8×2 screen for numbers, unit marks, short menu words, اقدار کی ترتیب, and device states. It uses STN Positive technology, سفید ایل ای ڈی بیک لائٹ, and a 16PIN interface for simple circuit matching. Supporting 3.3V or 5.0V drive voltage, وسیع درجہ حرارت آپریشن, and low power use, یہ میٹر کے مطابق ہے, ایمبیڈڈ کنٹرولرز, small instruments, آلات, and customized LCD products.
پیرامیٹرز:
| کردار کی قسم | 8×2 |
| ماڈل | SJXD0802A-1 |
| ماڈل کا سائز | 58.0×32.0×14.0 ملی میٹر |
| VA سائز | 37.7× 16.0 ملی میٹر |
|
ڈرائیو وولٹیج
|
5.0V یا 3.3V
|
|
ڈرائیو آئی سی
|
AIP31066/ST7066
|
|
بیک لائٹ
|
سفید ایل ای ڈی بیک لائٹ
|
|
LCD کی قسم
|
STN مثبت
|
|
انٹرفیس
|
16پن
|
| کام کرنے کا درجہ حرارت |
-20°C - +70°C
|
|
اسٹوریج کا درجہ حرارت
|
-30°C - +80°C |
فیچر
- ہائی کنٹراسٹ, وسیع درجہ حرارت آپریشن
- کم بجلی کی کھپت, اعلی مخالف مداخلت کی کارکردگی
- متعدد رنگوں کے امتزاج کے لیے سپورٹ
- ون اسٹاپ تکنیکی معلومات اور سورس کوڈ کا مکمل سیٹ فراہم کریں۔
- حسب ضرورت کی حمایت کرتا ہے۔
- حمایت کرتا ہے۔ 1-3 دن کے نمونے
- اعلی معیار اور سرمایہ کاری مؤثر
کلیدی وضاحتیں
Character LCM Display Module SJXD0802A-1 uses an 8×2 character format to present compact alphanumeric information in a small product window. Its 58.0×32.0×14.0 mm module size and 37.7×16.0 mm viewing area make it suitable for panel spaces that cannot use a larger screen. The module supports 5.0V or 3.3V drive voltage, AIP31066/ST7066 drive IC, سفید ایل ای ڈی بیک لائٹ, STN Positive LCD mode, 06:00 دیکھنے کی سمت, and 16PIN interface.
ڈیزائن کے معیارات
Character LCM Display Module focuses on simple circuit matching, clear text recognition, and stable use in embedded products. The STN Positive structure gives a clean character appearance, while the white LED backlight helps users read short values and labels in compact equipment. It supports -20°C to +70°C working temperature and -30°C to +80°C storage temperature. The module also provides high contrast, کم بجلی کی کھپت, مداخلت مخالف کارکردگی, ایک سے زیادہ رنگ کے اختیارات, technical information, سورس کوڈ سپورٹ, حسب ضرورت, and 1–3 day samples.
ایپلی کیشنز
Character LCM Display Module works well in products that need fixed-format character output instead of complex graphic content. یہ بڑے فونٹ نمبر دکھا سکتا ہے۔, unit marks, short menu words, ڈیوائس کی حالتیں, اقدار کی ترتیب, and operating reminders. عام ایپلی کیشنز میں میٹر شامل ہیں۔, سامان کنٹرول پینل, معلومات ڈسپلے کے نظام, ایمبیڈڈ کنٹرولرز, small instruments, گھریلو آلات, صارفین الیکٹرانکس, and customized LCD products. Its compact size helps engineers add practical display feedback while keeping the product structure simple.

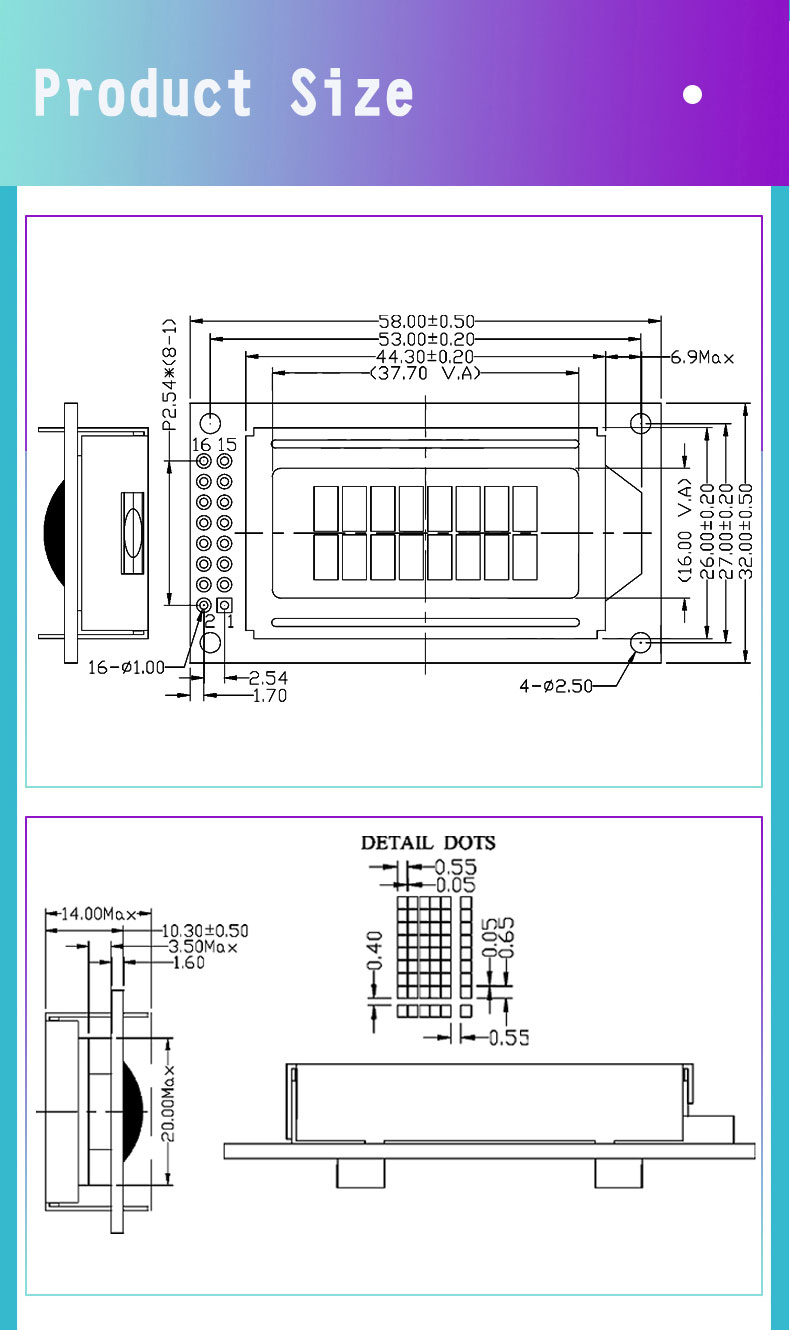

پروڈکٹ کا سائز
اکثر پوچھے گئے سوالات
سوال: یہ اتنا سستا کیوں ہے?
اے: کیونکہ ہم بیچوانوں کے بغیر پیداوار اور فروخت کرنے والی فیکٹری ہیں۔.
سوال: اس LCD ڈسپلے ماڈیول کو کس طرح اپنی مرضی کے مطابق بنائیں?
اے: ماڈیول کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے, کریکٹر ڈسپلے مواد سمیت, backlight رنگ, شیل ڈیزائن, اور دیگر پیرامیٹرز, درخواست کی مخصوص ضروریات کو پورا کرنے کے لیے.
سوال: یہ ماڈیول کن ایپلی کیشنز کے لیے موزوں ہے۔?
اے: یہ ماڈیول ان ایپلی کیشنز کے لیے موزوں ہے جن کے لیے فونٹ کے بڑے حروف اور اعداد کی نمائش کی ضرورت ہوتی ہے۔, جیسے میٹر, سامان کنٹرول پینل, اور انفارمیشن ڈسپلے سسٹم.
سوال: اس ماڈیول کا معیار کیسا ہے۔?
اے: یہ ماڈیول اعلیٰ معیار کے LCD پینلز اور الیکٹرانک اجزاء کا استعمال کرتے ہوئے تیار کیا گیا ہے۔, مستحکم اور قابل اعتماد ہونے کے لیے ڈیزائن کیا گیا ہے۔, طویل مدتی مستحکم آپریشن اور اعلیٰ معیار کے ڈسپلے کی کارکردگی کو یقینی بنانا.
سوال: لاگت کی تاثیر کو کیسے یقینی بنایا جاتا ہے۔?
اے: ماڈیول کو ہموار پیداوار اور لاگت کے کنٹرول کے ساتھ ڈیزائن کیا گیا ہے۔, اعلی معیار اور کارکردگی کو برقرار رکھتے ہوئے ایک سرمایہ کاری مؤثر حل فراہم کرنے کا مقصد.
اگر آپ مزید جاننا چاہتے ہیں یا LCD ڈسپلے اسکرین کو اپنی مرضی کے مطابق بنانا چاہتے ہیں۔, براہ مہربانی بلا جھجھک ہم سے رابطہ کریں.
