بنیادی معلومات
16PIN LCD Display is a compact 8×2 character module for fixed text, نمبرز, پیمائش کی اقدار, اور مختصر اشارے. It uses STN Negative technology, سفید ایل ای ڈی بیک لائٹ, and a 16PIN interface for direct board connection. Supporting 3.3V or 5.0V drive voltage, وسیع درجہ حرارت آپریشن, and low power use, یہ میٹر کے مطابق ہے, embedded devices, small instruments, آلات, صارفین الیکٹرانکس, and customized LCD products.
پیرامیٹرز:
| کردار کی قسم | 8×2 |
| ماڈل | SJXD0802A-1 |
| ماڈل کا سائز | 58.0×32.0×14.0 ملی میٹر |
| VA سائز | 37.7× 16.0 ملی میٹر |
|
ڈرائیو وولٹیج
|
5.0V یا 3.3V
|
|
ڈرائیو آئی سی
|
AIP31066/ST7066
|
|
بیک لائٹ
|
سفید ایل ای ڈی بیک لائٹ
|
|
LCD کی قسم
|
STN منفی
|
|

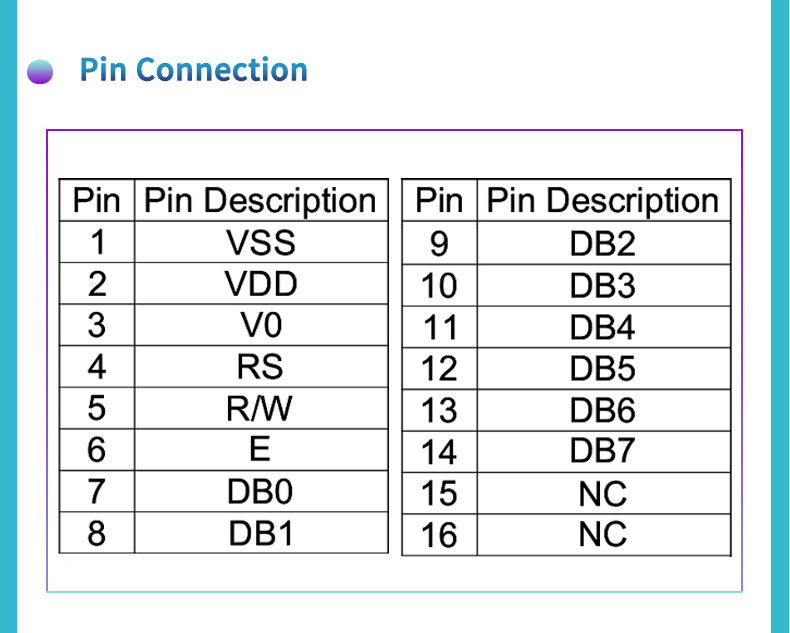

انٹرفیس
|
16پن
|
| کام کرنے کا درجہ حرارت |
-20°C - +70°C
|
|
اسٹوریج کا درجہ حرارت
|
-30°C - +80°C |

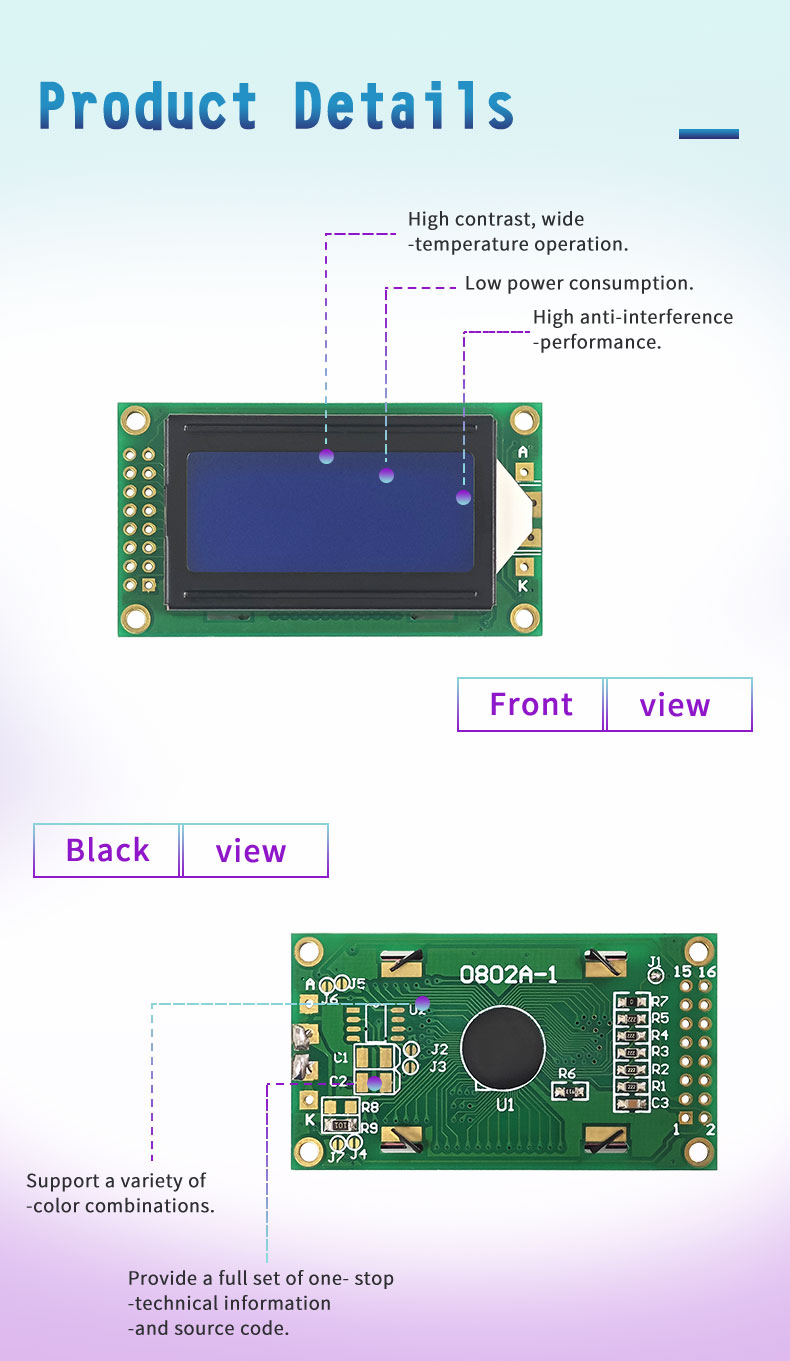

فیچر
- ہائی کنٹراسٹ, وسیع درجہ حرارت آپریشن
- کم بجلی کی کھپت, اعلی مخالف مداخلت کی کارکردگی
- متعدد رنگوں کے امتزاج کے لیے سپورٹ
- ون اسٹاپ تکنیکی معلومات اور سورس کوڈ کا مکمل سیٹ فراہم کریں۔
- حسب ضرورت کی حمایت کرتا ہے۔
- حمایت کرتا ہے۔ 1-3 دن کے نمونے
- اعلی معیار اور سرمایہ کاری مؤثر
کلیدی وضاحتیں
16PIN LCD Display SJXD0802-1 is an 8×2 character module for small products that need fixed text, نمبرز, and short operating data. The module uses a 58.0×32.0×14.0 mm outline size and a 37.7×16.0 mm viewing area, giving enough space for two concise character rows. It supports 5.0V or 3.3V drive voltage, AIP31066/ST7066 drive IC, سفید ایل ای ڈی بیک لائٹ, STN منفی LCD قسم, 06:00 دیکھنے کا زاویہ, and a 16PIN interface for direct board connection.
ڈیزائن کے معیارات
16PIN LCD Display is designed for straightforward hardware connection, readable character contrast, and reliable use in embedded equipment. The STN Negative display mode creates a darker screen style with illuminated characters, helping users identify data quickly in compact panels. It supports -20°C to +70°C working temperature and -30°C to +80°C storage temperature. ماڈیول کم بجلی کی کھپت بھی پیش کرتا ہے۔, مداخلت مخالف کارکردگی, متعدد رنگوں کے امتزاج, سورس کوڈ سپورٹ, حسب ضرورت, 1-3 دن کے نمونے, and factory-direct cost control.
ایپلی کیشنز
16PIN LCD Display fits products that need simple two-line information without a larger graphic module. It can show large font characters, نمبرز, پیمائش کی اقدار, setting words, short prompts, and basic operating feedback. Suitable applications include meters, سامان کنٹرول پینل, معلومات ڈسپلے کے نظام, embedded devices, small instruments, گھریلو آلات, صارفین الیکٹرانکس, and customized LCD products. Its 8×2 layout and 16PIN connection help engineers build compact, practical, and cost-effective display interfaces.

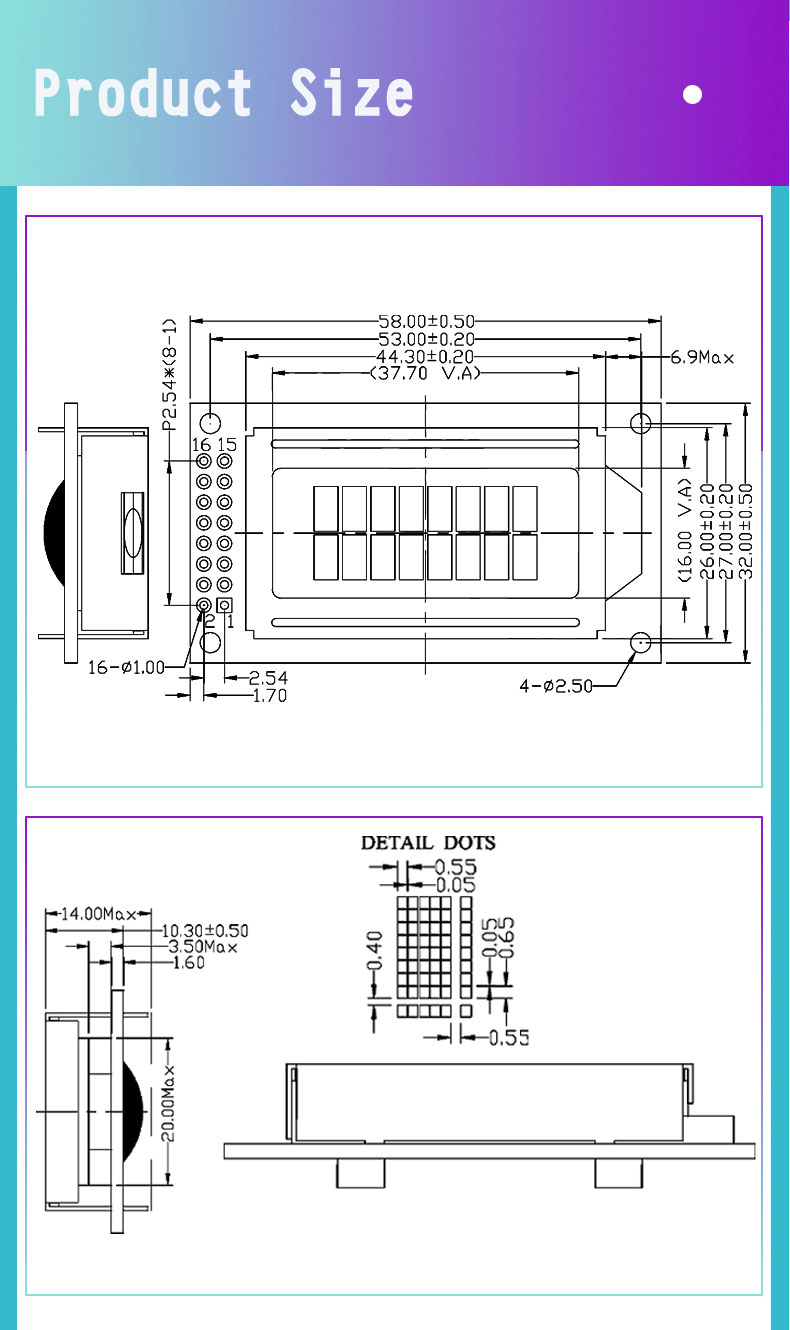

پروڈکٹ کا سائز
اکثر پوچھے گئے سوالات
سوال: یہ اتنا سستا کیوں ہے?
اے: کیونکہ ہم بیچوانوں کے بغیر پیداوار اور فروخت کرنے والی فیکٹری ہیں۔.
سوال: اس LCD ڈسپلے ماڈیول کو کس طرح اپنی مرضی کے مطابق بنائیں?
اے: ماڈیول کسٹمر کی ضروریات کے مطابق اپنی مرضی کے مطابق کیا جا سکتا ہے, کریکٹر ڈسپلے مواد سمیت, backlight رنگ, شیل ڈیزائن, اور دیگر پیرامیٹرز, درخواست کی مخصوص ضروریات کو پورا کرنے کے لیے.
سوال: یہ ماڈیول کن ایپلی کیشنز کے لیے موزوں ہے۔?
اے: یہ ماڈیول ان ایپلی کیشنز کے لیے موزوں ہے جن کے لیے فونٹ کے بڑے حروف اور اعداد کی نمائش کی ضرورت ہوتی ہے۔, جیسے میٹر, سامان کنٹرول پینل, اور انفارمیشن ڈسپلے سسٹم.
سوال: اس ماڈیول کا معیار کیسا ہے۔?
اے: یہ ماڈیول اعلیٰ معیار کے LCD پینلز اور الیکٹرانک اجزاء کا استعمال کرتے ہوئے تیار کیا گیا ہے۔, مستحکم اور قابل اعتماد ہونے کے لیے ڈیزائن کیا گیا ہے۔, طویل مدتی مستحکم آپریشن اور اعلیٰ معیار کے ڈسپلے کی کارکردگی کو یقینی بنانا.
سوال: لاگت کی تاثیر کو کیسے یقینی بنایا جاتا ہے۔?
اے: ماڈیول کو ہموار پیداوار اور لاگت کے کنٹرول کے ساتھ ڈیزائن کیا گیا ہے۔, اعلی معیار اور کارکردگی کو برقرار رکھتے ہوئے ایک سرمایہ کاری مؤثر حل فراہم کرنے کا مقصد.
اگر آپ مزید جاننا چاہتے ہیں یا LCD ڈسپلے اسکرین کو اپنی مرضی کے مطابق بنانا چاہتے ہیں۔, براہ مہربانی بلا جھجھک ہم سے رابطہ کریں.
