LCD ڈسپلے ماڈیول کا استعمال کیسے کریں۔
LCD ڈسپلے ماڈیول الیکٹرانکس کے منصوبوں میں بڑے پیمانے پر استعمال ہوتے ہیں۔, صنعتی سامان, سمارٹ گھریلو آلات, طبی آلات, اور ایمبیڈڈ سسٹمز. وہ متن کو ظاہر کرنے کا ایک آسان اور موثر طریقہ فراہم کرتے ہیں۔, نمبرز, علامتیں, اور یہاں تک کہ گرافکس. چاہے آپ الیکٹرانکس سیکھنے والے ابتدائی ہوں یا پروڈکٹ تیار کرنے والے انجینئر, understanding how to use an LCD display module is an essential skill.
This guide explains what an LCD display module is, how it works, the different types available, and how to connect and program one successfully.
What Is an LCD Display Module?
LCD (مائع کرسٹل ڈسپلے) module is an electronic display device that uses liquid crystal technology to show information. Unlike LEDs, LCDs do not emit light directly. Instead, they manipulate light to create visible characters or images.
LCD modules are popular because they are:
- کم بجلی کی کھپت
- Lightweight and compact
- Easy to interface with microcontrollers
- سرمایہ کاری مؤثر
- Suitable for indoor and outdoor applications
Common LCD modules include:
- Character LCDs (16x2, 20x4)
- Graphic LCDs (128x64)
- TFT LCD displays
- OLED alternatives
Among these, character LCD modules are the most beginner-friendly and commonly used with development boards like Arduino.
Main Parts of an LCD Display Module
standard LCD module usually includes:
LCD پینل
The screen that displays characters or graphics.
کنٹرولر آئی سی
Controls the display operation. Popular controllers include HD44780 and ST7066.
بیک لائٹ
Provides illumination for visibility in low-light conditions.
Interface Pins
Used for power and communication with a microcontroller.
Typical pins include:
- VCC – Power supply
- GND – Ground
- RS – Register select
- RW – Read/write
- EN – Enable
- D0–D7 – Data pins
- LED+ / LED− – Backlight control
LCD ڈسپلے ماڈیولز کی اقسام
کریکٹر LCD ماڈیولز
Character LCDs display letters, نمبرز, and symbols in predefined grids such as:
- 16x2 LCD
- 20x4 LCD
- 8x2 LCD
These are ideal for:
- Sensor readings
- Menu systems
- Clocks
- Simple user interfaces
گرافک LCD ماڈیولز
Graphic LCDs can display custom images, شبیہیں, اور گرافکس.
مقبول قراردادوں میں شامل ہیں۔:
- 128x64
- 240x128
These are commonly used in industrial equipment and portable devices.
TFT LCD ماڈیولز
TFT LCDs provide full-color displays and higher resolutions. They are used in:
- Smart devices
- Automotive systems
- طبی سامان
- کنزیومر الیکٹرانکس
How LCD Modules Work
LCD modules work by controlling liquid crystal molecules between polarized layers. When voltage is applied, the crystals align differently, affecting how light passes through the display.
The controller chip converts incoming data into visible characters or graphics on the screen.
For character LCDs, each character is formed using a small matrix of pixels, usually 5x8 dots.
How To Connect an LCD Display Module

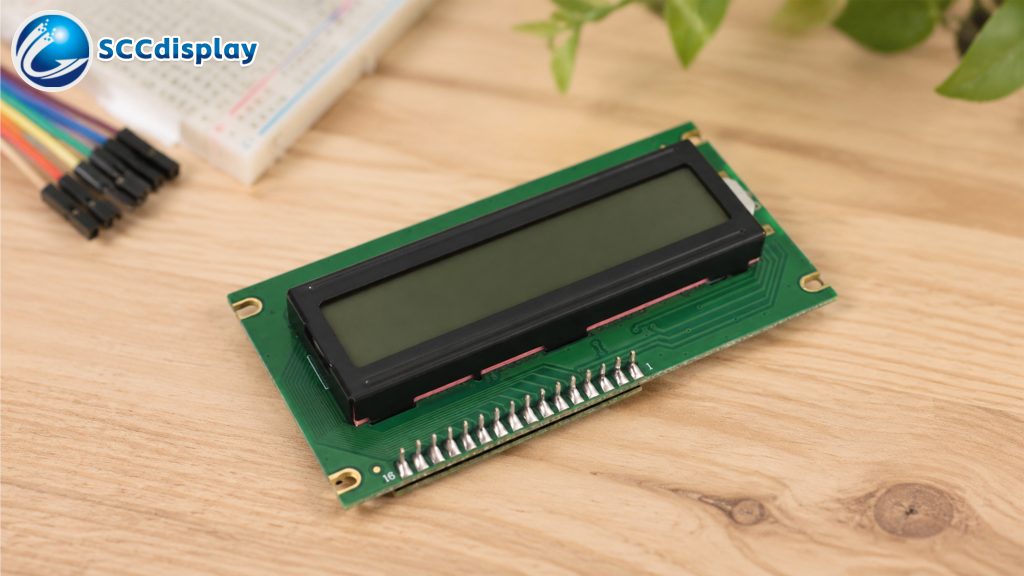

The exact wiring depends on the LCD type, but the most common setup uses a 16x2 character LCD with an Arduino board.
Required Components
- LCD display module
- Arduino board
- Breadboard
- Jumper wires
- Potentiometer (for contrast adjustment)

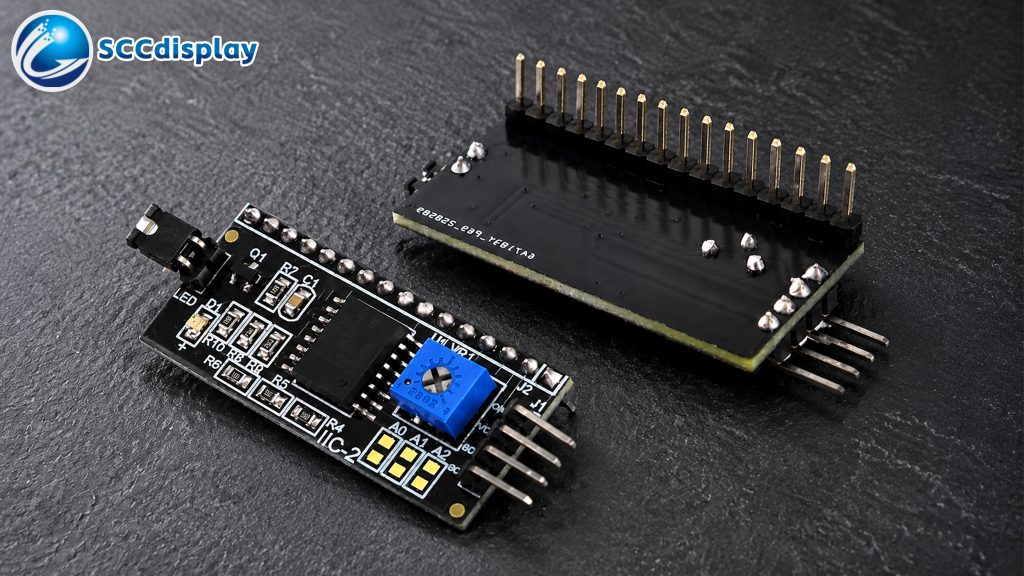

Using I2C LCD Modules
Traditional LCDs require many wires. I2C LCD اڈاپٹر انٹرفیس کو صرف چار پنوں تک کم کر کے کنکشن کو آسان بناتے ہیں۔:
- وی سی سی
- جی این ڈی
- ایس ڈی اے
- ایس سی ایل
I2C LCD ماڈیولز کے فوائد:
- آسان وائرنگ
- مائکروکنٹرولر پنوں کو محفوظ کرتا ہے۔
- کلینر پروجیکٹ لے آؤٹ
عام LCD ڈسپلے ایپلی کیشنز
LCD ماڈیول لاتعداد الیکٹرانک مصنوعات میں استعمال ہوتے ہیں۔.
کنزیومر الیکٹرانکس
- Clocks
- کیلکولیٹر
- گھریلو آلات
صنعتی سامان
- کنٹرول پینلز
- مانیٹرنگ سسٹمز
- آٹومیشن ڈیوائسز
طبی آلات
- تشخیصی سامان
- پورٹیبل آلات
آٹوموٹو ڈسپلے
- ڈیش بورڈ اشارے
- موٹر سائیکل LCD ڈسپلے
- نیویگیشن سسٹمز
DIY الیکٹرانکس پروجیکٹس
- Arduino پروجیکٹس
- راسبیری پائی سسٹمز
- اسمارٹ ہوم کنٹرولرز
خرابیوں کا سراغ لگانا LCD ماڈیولز
ابتدائی طور پر LCD ڈسپلے استعمال کرتے وقت اکثر مسائل کا سامنا کرنا پڑتا ہے۔.
خالی سکرین
ممکنہ وجوہات:
- غلط وائرنگ
- کنٹراسٹ کو ایڈجسٹ نہیں کیا گیا۔
- بجلی کی فراہمی کا مسئلہ
بے ترتیب کردار
ممکنہ وجوہات:
- ڈھیلے روابط
- غلط آغاز
- سافٹ ویئر کی خرابیاں
کوئی بیک لائٹ نہیں۔
ممکنہ وجوہات:
- بیک لائٹ پن منسلک نہیں ہیں۔
- خراب ایل ای ڈی بیک لائٹ
ڈسپلے جواب نہیں دے رہا ہے۔
ممکنہ وجوہات:
- غلط پن کنفیگریشن
- Faulty controller chip
- Incorrect I2C address
Carefully checking wiring and code usually resolves most problems.
Tips for Better LCD Performance
Adjust Contrast Properly
Use a potentiometer to improve text visibility.
Use I2C for Simpler Wiring
This reduces complexity and improves reliability.
Avoid Excessive Voltage
Most LCD modules operate at 5V or 3.3V. Applying higher voltage may damage the display.
Protect the Display
Avoid excessive pressure or moisture exposure.
Use Proper Libraries
Reliable libraries simplify programming and reduce compatibility issues.
LCD ڈسپلے ماڈیولز کے فوائد
LCD modules remain popular because they offer many benefits:
- Low power usage
- Long lifespan
- Good readability
- Compact size
- Affordable pricing
- Easy microcontroller integration
These features make them ideal for embedded systems and portable electronics.
Future of LCD Display Technology
LCD technology continues evolving with improvements in:
- Higher resolutions
- Better color reproduction
- دیکھنے کے وسیع زاویہ
- Lower power consumption
- Flexible display designs
Although OLED and other technologies are growing, LCD modules remain one of the most practical and widely used display solutions in the electronics industry.
نتیجہ
Learning how to use an LCD display module is an important step for anyone interested in electronics and embedded systems. From simple character LCDs to advanced TFT displays, LCD technology provides reliable visual output for countless applications.
By understanding the basics of wiring, programming, and troubleshooting, beginners can quickly create interactive projects and professional display systems. Whether you are building an Arduino sensor monitor, an industrial controller, or a consumer product, LCD ڈسپلے ماڈیول ایک قابل اعتماد اور سرمایہ کاری مؤثر حل پیش کرتے ہیں۔.
