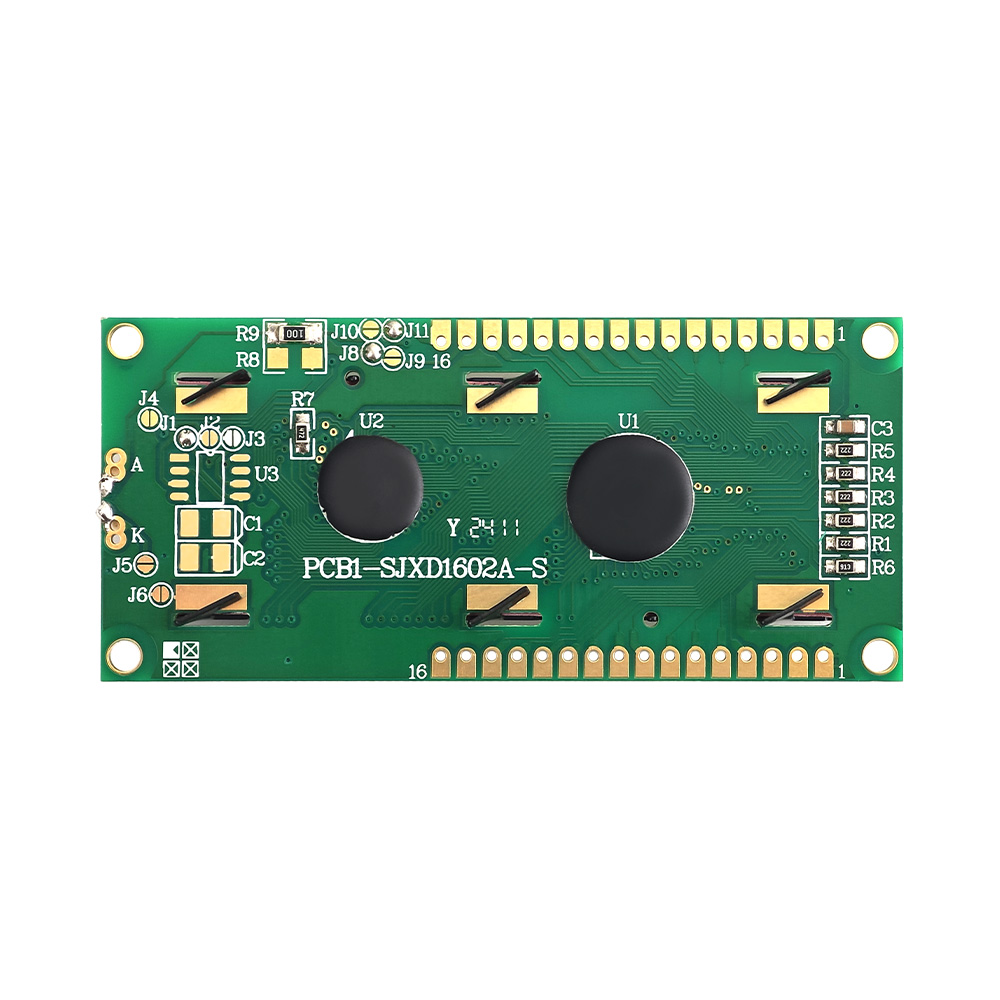

Монохромный символьный ЖК-дисплей - SJXD1602A-S (ВА отрицательный)

Monochrome Character LCD is a compact 16x2 display module built for clear menu text, parameter values, and status messages in small electronic devices. Its VA negative screen, белая светодиодная подсветка, 16PIN connection, and 3.3V/5V drive support sharp viewing and dependable operation. The 80.0x36.0mm body saves panel space, making it practical for meters, controllers, медицинское оборудование, техника, инструменты, and customized embedded projects requiring simple reliable daily information display and fast integration.

Параметры:

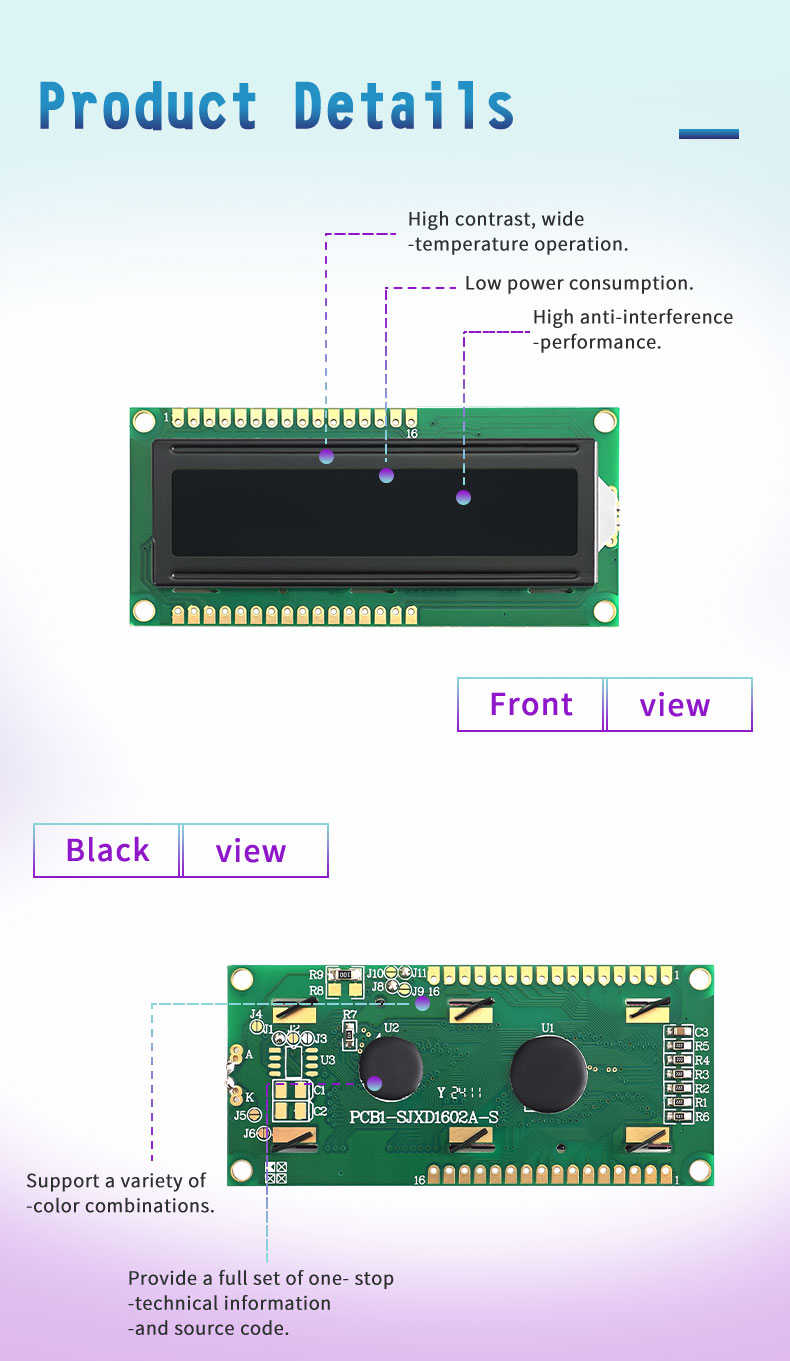

• Высокая контрастность, работа в широком диапазоне температур
• Низкое энергопотребление, высокая защита от помех
• Поддержка нескольких цветовых комбинаций
• Предоставить полный набор универсальной технической информации и исходного кода.
• Поддерживает настройку
• Поддерживает 1-3 дневные образцы
• Высокое качество и экономичность

Ключевые характеристики

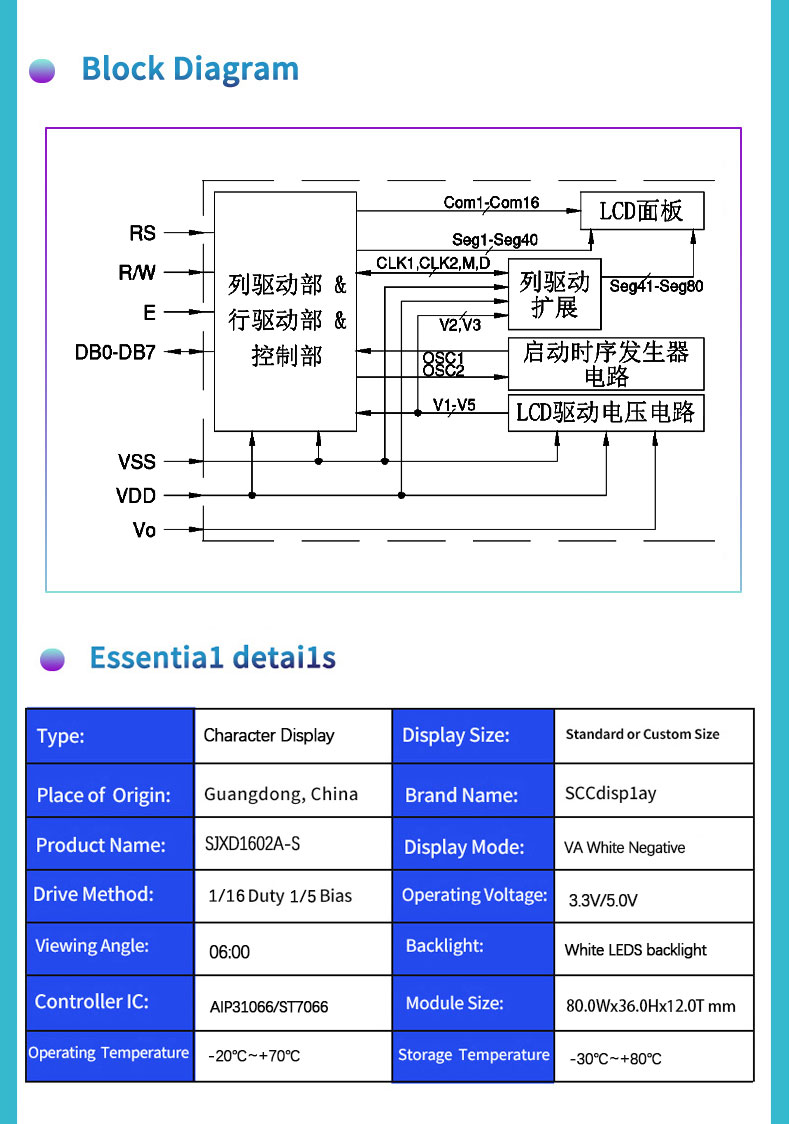

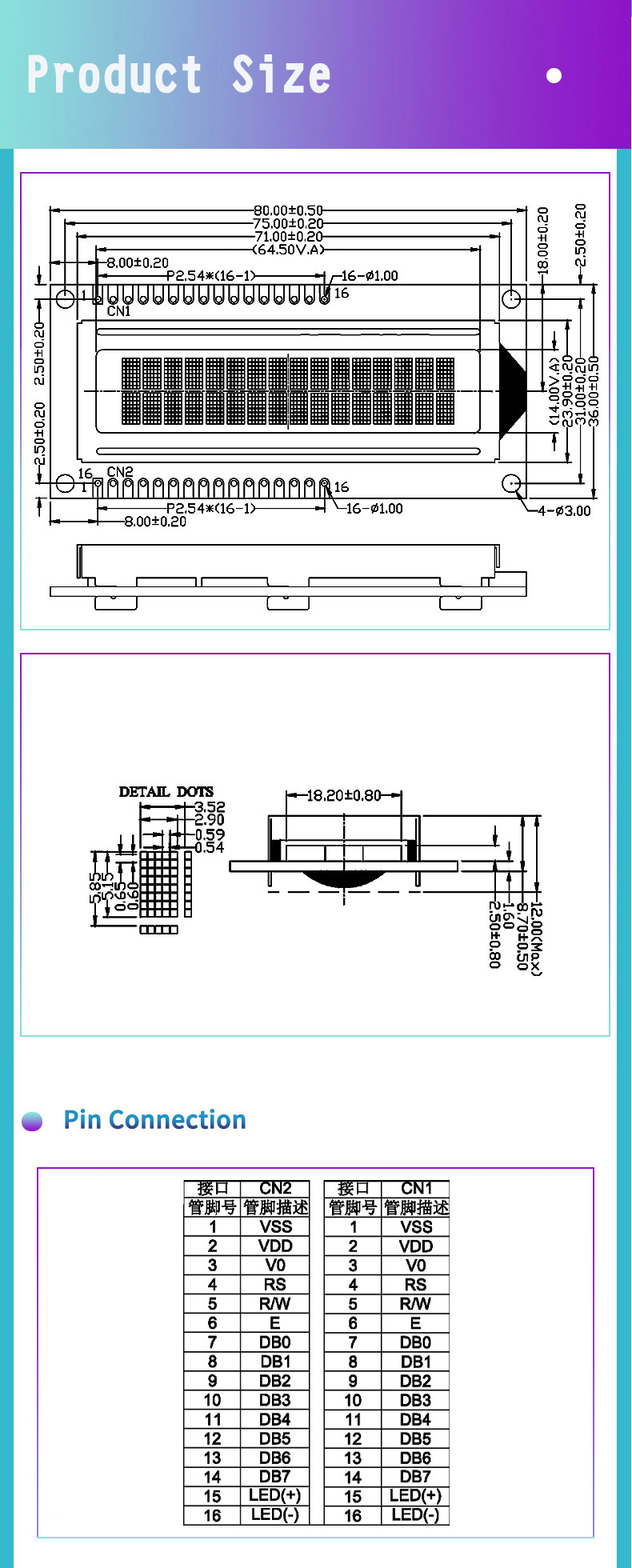

Monochrome Character LCD is a 16×2 display module designed for simple alphanumeric readout in compact electronic products. The SJXD1602A-S model adopts an 80.0×36.0×12.0 mm outline with a 64.5×14.0 mm viewing area, helping engineers save panel space while keeping readable character output. It supports 5.0V/3.3V drive voltage, Микросхема драйвера ST7066/AIP31066, 16PIN-интерфейс, белая светодиодная подсветка, and VA negative LCD technology. Its -20°C to +70°C operating range and -30°C to +80°C storage range make it suitable for varied working environments.

Стандарты проектирования

Monochrome Character LCD is developed for stable electrical connection, clear visual contrast, and practical integration into embedded hardware. The VA negative structure creates a dark display background, allowing characters to stand out more clearly on compact control interfaces. Its 16PIN connection supports common LCD driving circuits, making the module convenient for prototype testing, замена конструкции, and customized product development. The product also emphasizes low power use, защита от помех, color combination flexibility, technical documentation support, source code availability, customization service, and fast sample preparation.

Приложения

Monochrome Character LCD is suitable for devices that need direct text feedback rather than complex graphic display functions. It can present operating status, menu items, parameter values, предупреждающие подсказки, данные измерений, and simple numeric information. Типичное использование включает счетчики, панели управления оборудованием, системы отображения информации, промышленные инструменты, медицинские устройства, бытовая техника, бытовая электроника, and embedded development projects. Its compact 16×2 format, белая подсветка, VA negative visibility, and reliable character output make it useful for space-limited panels and cost-conscious display solutions.

вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.

вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.

вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.

вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.

вопрос: Как обеспечивается экономическая эффективность?
А: Модуль спроектирован с оптимизированным производством и контролем затрат., стремясь обеспечить экономически эффективное решение при сохранении высокого качества и производительности.

Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
