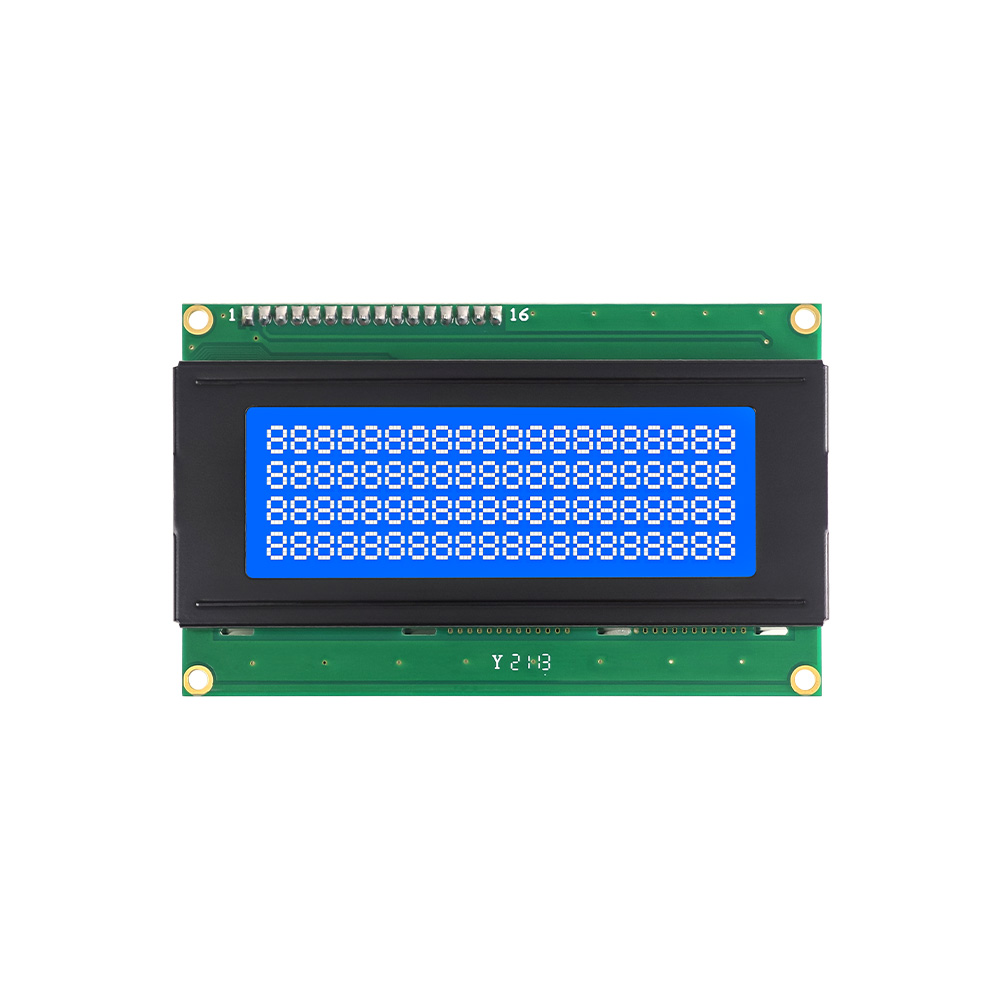

Основная информация

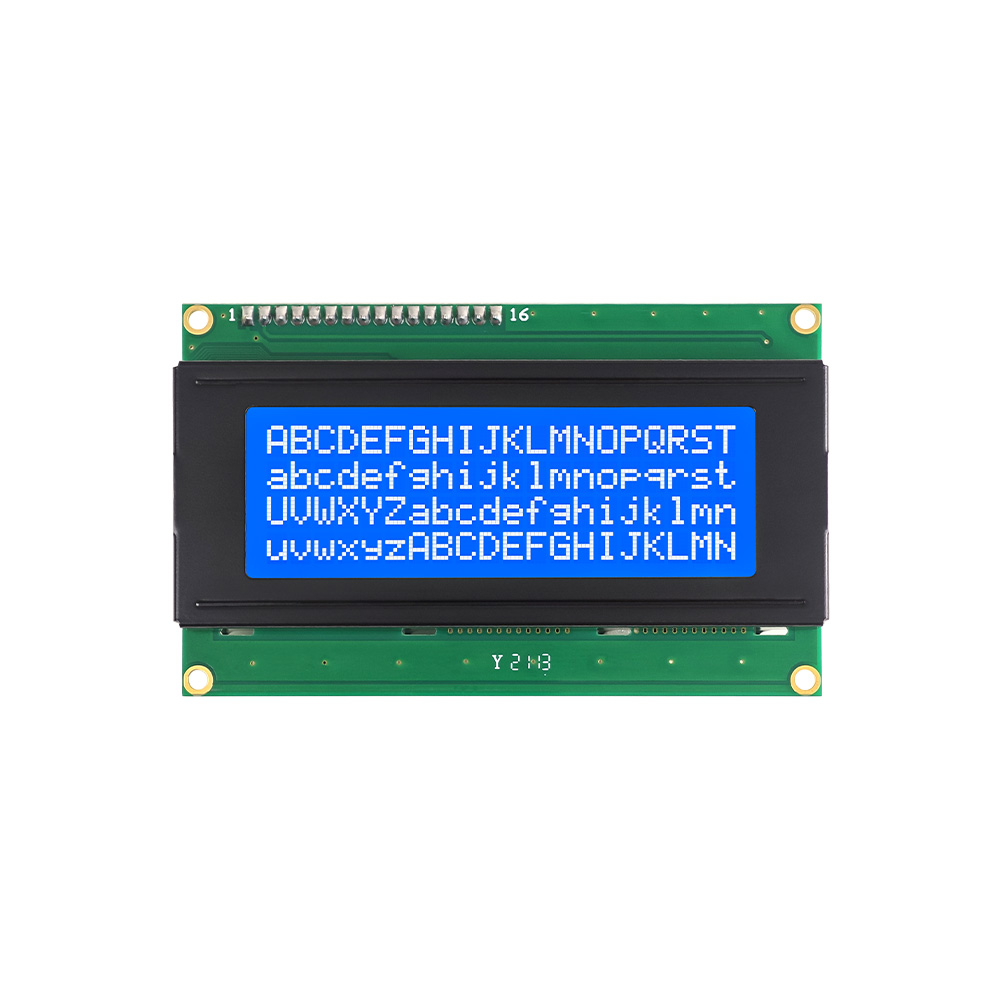

Модуль символьного LCM IIC обеспечивает ЖК-дисплей формата 20x4 для оборудования, которому требуется организованное меню., ценности, сигналы тревоги, и руководство по эксплуатации на одной компактной панели. Его негативный дисплей STN, белая светодиодная подсветка, интерфейс IIC, и привод 3,3 В/5 В поддерживают четкое изображение с меньшим количеством сигнальных линий.. Корпус размером 98,0x60,0 мм подходит для контроллеров., инструменты, медицинские устройства, терминалы, техника, и платы разработки, требующие стабильного вывода многострочного текста во время установки., диагностика, мониторинг, обслуживание, и повседневные рабочие задачи.
Параметры:
| Тип персонажа | 20х4 |
| Модель | SJXD2004A-IIC |
| Размер модели | 98.0×60,0×20,0 мм |
| Размер ВА | 76.0× 25,2 мм |
|
Напряжение привода
|
3.3В/5,0 В
|
|
ИС привода
|
АИП31066/СТ7066
|
|
Подсветка
|
Белая светодиодная подсветка
|
|
Тип ЖК-дисплея
|
STN отрицательный
|
|

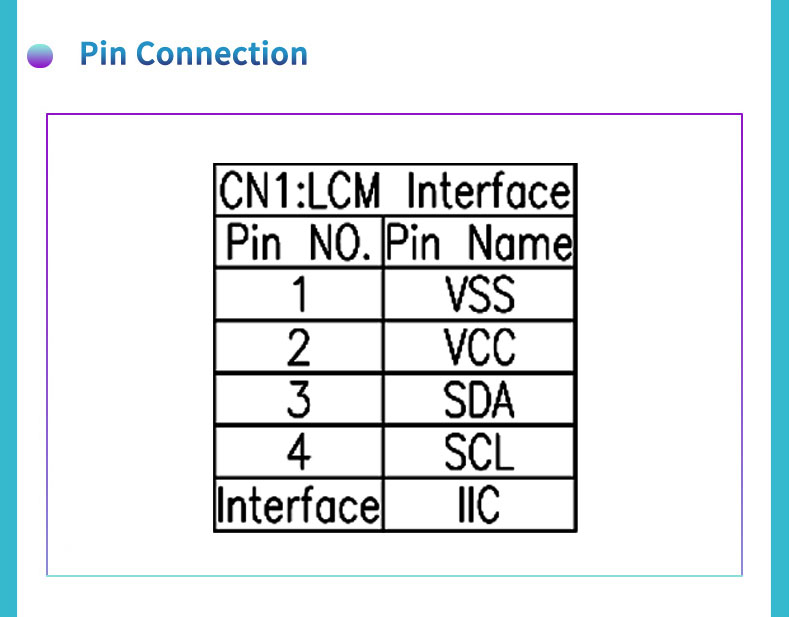

Интерфейс
|
ИИК/I2C |
| Рабочая температура |
-20°С - +70°С
|
|
Температура хранения
|
-30°С - +80°С |

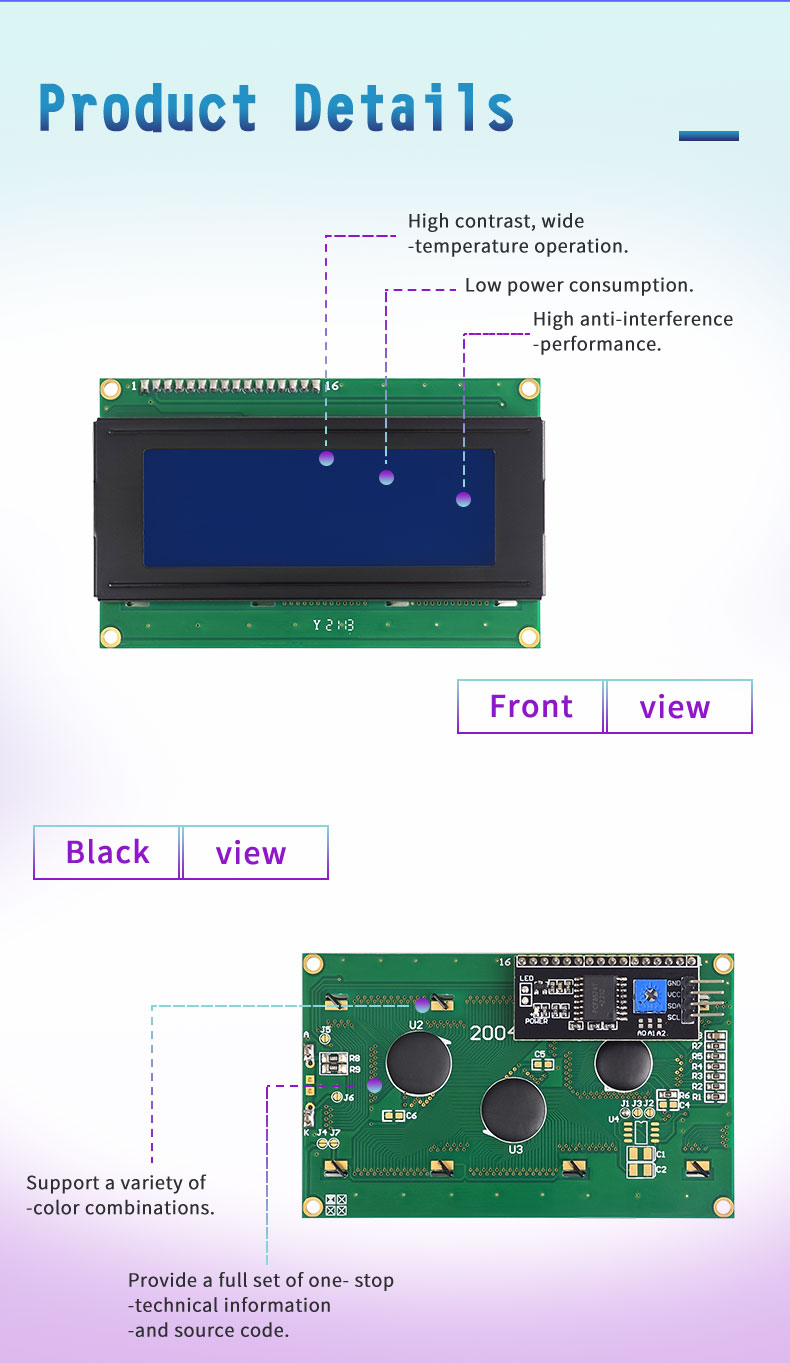

Особенность
- Высокая контрастность, работа в широком диапазоне температур
- Низкое энергопотребление, высокая защита от помех
- Поддержка нескольких цветовых комбинаций
- Предоставить полный набор универсальной технической информации и исходного кода.
- Поддерживает настройку
- Поддерживает 1-3 дневные образцы
- Высокое качество и экономичность
- Самая быстрая доставка партии может быть достигнута в течение 15 дни
Ключевые характеристики
Символьный модуль LCM IIC — это ЖК-дисплей размером 20 × 4 символа, разработанный для оборудования, которому требуется более насыщенное текстовое отображение в простой структуре модуля.. Модель SJXD2004A-IIC обеспечивает четыре строки вывода символов., разрешение операторам просматривать меню, ценности, подсказки, и информацию о неисправностях без частого переключения экранов. Он использует контур 98,0×60,0×20,0 мм., 76.0×Зона обзора 25,2 мм, 3.3Напряжение привода В/5,0 В, Микросхема драйвера AIP31066/ST7066, Интерфейс IIC/I2C, белая светодиодная подсветка, STN Негативный ЖК-дисплей, 06:00 направление просмотра, -20Рабочая температура от °C до +70 °C, и температура хранения от -30°C до +80°C..
Стандарты проектирования
Модуль IIC символов LCM предназначен для поддержки более чистой разводки печатных плат., устойчивая передача данных, и практичное многострочное расположение информации. Интерфейс IIC/I2C уменьшает количество сигнальных линий, необходимых контроллеру., упрощает резервирование контактов MCU для ключей, датчики, реле, индикаторы, или другие функции связи. Режим отображения STN Negative обеспечивает эффект просмотра на темном фоне., а белая светодиодная подсветка помогает символам оставаться видимыми на панелях оборудования.. Модуль также поддерживает высокую контрастность, работа с низким энергопотреблением, защита от помех, широкотемпературное использование, несколько цветовых комбинаций, техническая документация, помощь с исходным кодом, настройка, 1–3-дневное типовое тестирование, и планирование пакетной поставки.
Приложения
Модуль IIC Символьный LCM подходит для продуктов, которым необходимо отображать несколько групп текстовой информации в компактном интерфейсе управления.. Он может отображать меню настроек, значения процесса, состояния устройства, коды сигнализации, напоминания о сервисе, записи таймера, инструкции по эксплуатации, и диагностическая обратная связь по четырем читаемым строкам. Типичные области применения включают промышленное оборудование управления., измерительные инструменты, панели автоматизации, медицинские устройства, терминалы доступа, бытовая техника, системы отображения информации, бытовая электроника, и доски для разработки своими руками. Его формат 20×4., IIC-соединение, STN Негативная читаемость, и белая подсветка делают его подходящим для индивидуальных панелей, требующих организованного вывода текста., эффективная интеграция, и стабильная долгосрочная производительность дисплея.

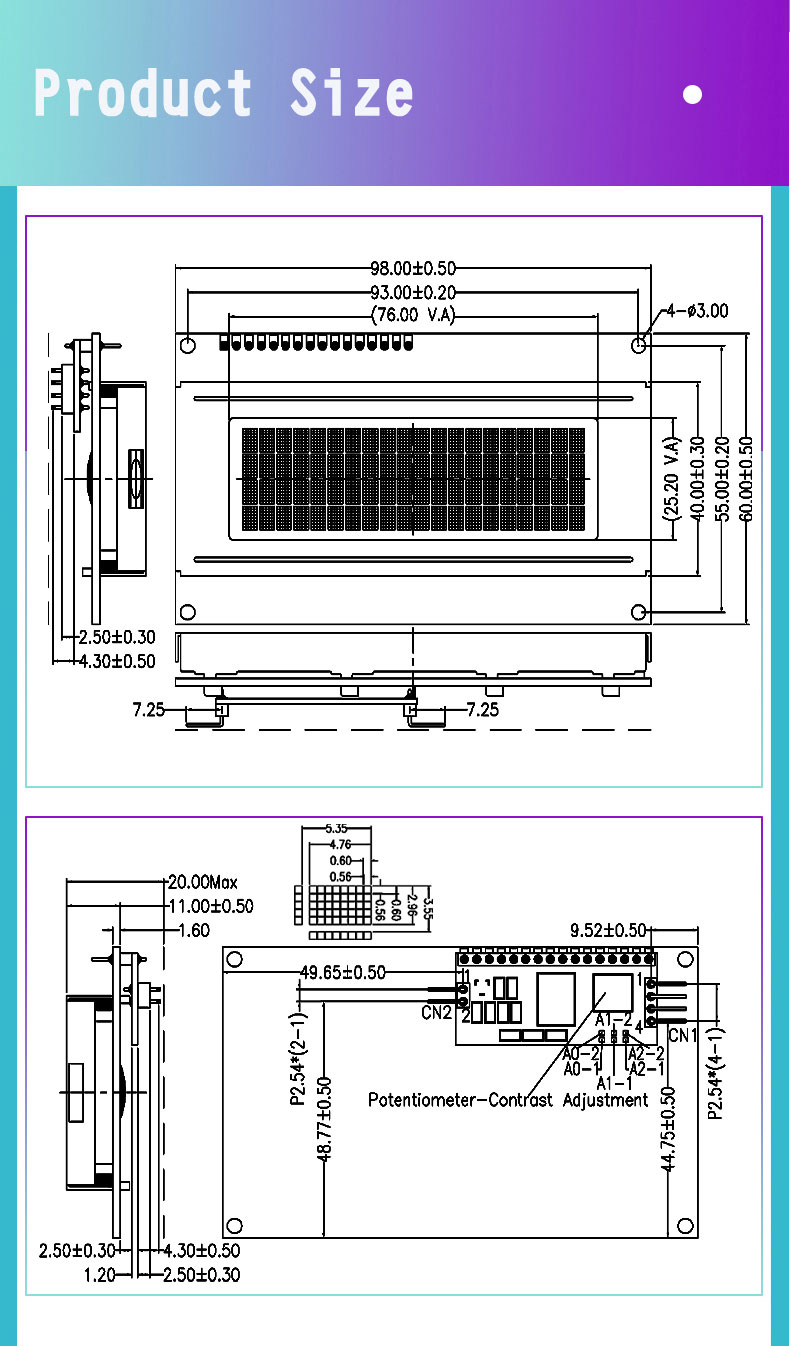

Размер продукта
Часто задаваемые вопросы
вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.
вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.
вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.
вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.
вопрос: Для чего используется этот экран?
А: Символьные ЖК-экраны широко используются в бытовой технике., промышленное управление, медицинские устройства, бытовая электроника, и DIY-проекты, подходит для отображения информации о состоянии, опции меню, и основные данные.
Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
