Основная информация
I2C ЖК-дисплей 1601 is a compact 16x1 character display module designed for embedded systems requiring efficient communication and minimal wiring. Using I2C interface, it reduces GPIO usage while maintaining stable performance and clear text output. The FSTN positive display ensures high contrast and readability in different lighting environments. It is widely used in industrial control, приборы, IoT devices, and DIY electronics projects for reliable real-time data display applications widely suitable.
Параметры:
| Тип персонажа | 16Х1 |
| Модель | JXD1601A-IIC |
| Размер модели | 80.0×36,0×17,5 мм |
| Размер ВА | 64.5×14,0 мм |
|
Напряжение привода
|
3.3В/5,0 В
|
|
ИС привода
|
СТ7066/АИП31066
|
|
Подсветка
|
Белая светодиодная подсветка
|
|
Тип ЖК-дисплея
|
ФСТН Позитивный
|
|
Интерфейс
|
ИИК/I2C
|
| Рабочая температура |
-20°С - +70°С
|
|
Температура хранения
|
-30°С - +80°С |
Особенность
- Высокая контрастность, работа в широком диапазоне температур
- Низкое энергопотребление, высокая защита от помех
- Поддержка нескольких цветовых комбинаций
- Предоставить полный набор универсальной технической информации и исходного кода.
- Поддерживает настройку
- Поддерживает 1-3 дневные образцы
- Высокое качество и экономичность
- Самая быстрая доставка партии может быть достигнута в течение 15 дни
Key Specifications of I2C LCD 1601
The I2C LCD 1601 is a compact character display module built around a 16-character by 1-line layout, designed to simplify embedded system integration through an I2C serial interface. By converting parallel LCD control signals into I2C communication, it significantly reduces the number of MCU pins required, making it suitable for space-constrained circuit designs. The module typically features an FSTN positive LCD panel, offering improved contrast and readability under various lighting conditions. Низкое энергопотребление, stable voltage operation, and reliable character rendering make it suitable for continuous-use electronic devices. The integrated I2C backpack ensures smooth data transmission and supports multiple addressing options for flexible system configuration.
Design Standards of I2C LCD 1601
In terms of engineering and manufacturing, the I2C LCD 1601 is designed following industrial-grade display and electronic assembly standards. It commonly complies with RoHS environmental requirements and is produced using materials selected for long-term thermal and electrical stability. The module is optimized for compatibility with standard I2C protocol specifications, ensuring seamless integration with microcontrollers such as Arduino, СТМ32, и другие встроенные платформы. PCB layout design emphasizes signal integrity, EMI resistance, and reliable soldering pads for automated assembly. The FSTN positive display structure is engineered to maintain consistent optical performance across temperature variations, supporting dependable operation in both consumer and industrial environments.
Applications of I2C LCD 1601
The I2C LCD 1601 is widely used in embedded electronics where clear text output and minimal wiring complexity are required. It is commonly integrated into industrial control panels, smart measurement instruments, and automation equipment for real-time status display. In IoT devices and development kits, it serves as an efficient interface for debugging data, показания датчика, and system messages. The module is also suitable for consumer electronics, including power monitoring systems, small appliances, и устройства связи. Its simple I2C interface and stable character display make it a practical choice for engineers developing compact and cost-effective electronic solutions.

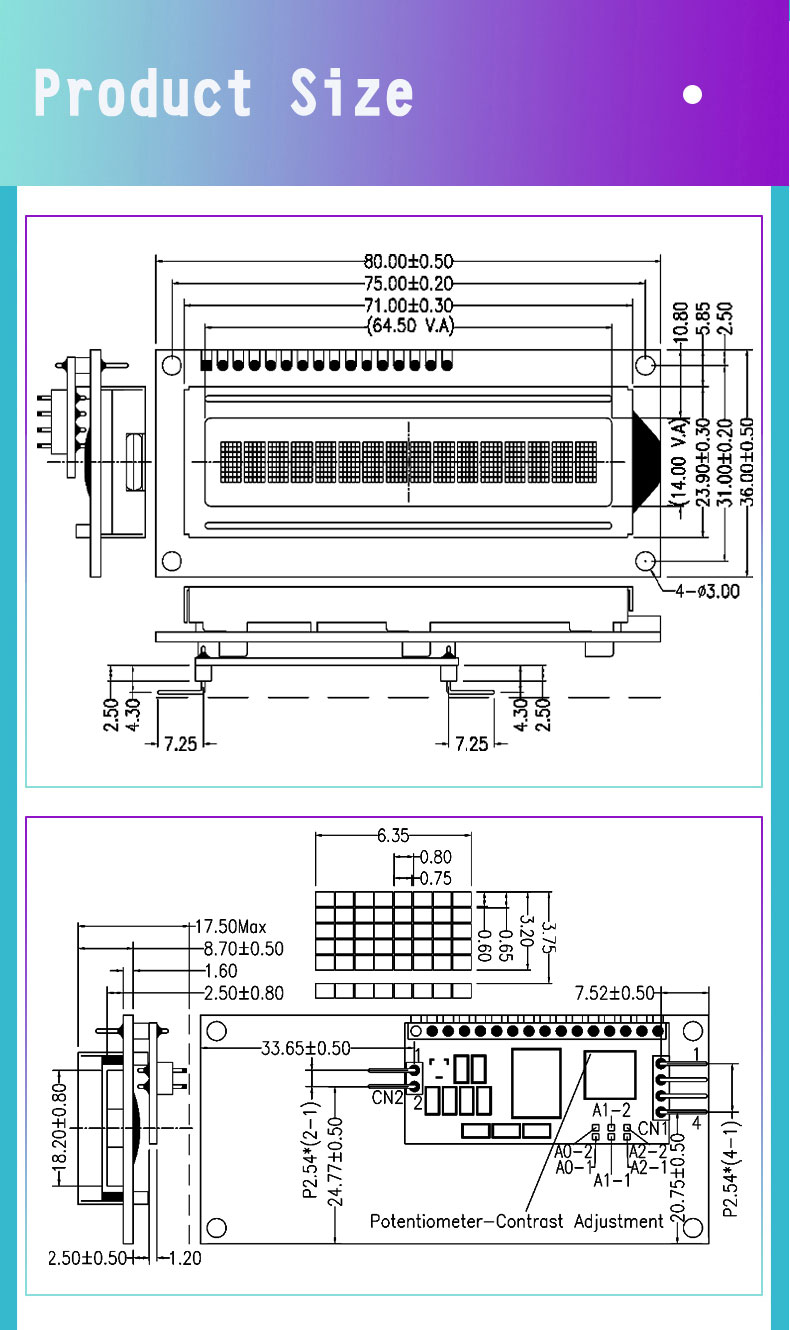

Размер продукта
Часто задаваемые вопросы
вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.
вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.
вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.
вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.
вопрос: Для чего используется этот экран?
А: Символьные ЖК-экраны широко используются в бытовой технике., промышленное управление, медицинские устройства, бытовая электроника, и DIY-проекты, подходит для отображения информации о состоянии, опции меню, и основные данные.
Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
