Основная информация
Графический матричный LCM SJXD12864F-4 (СТН отрицательный) это надежный модуль монохромного дисплея, предназначенный для встраиваемых систем, требующих стабильной визуальной производительности., четкое представление данных, и экономичная интеграция. На основе СТН (Супер витой нематик) технология, он обеспечивает последовательный матричный рендеринг с сильным контрастом в негативном формате отображения., что делает его подходящим для промышленных и коммерческих электронных приложений.

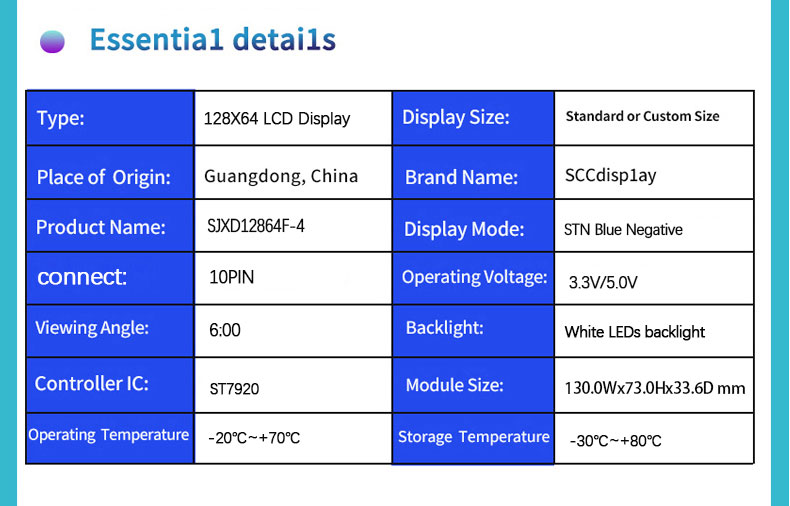

Параметры:
| Тип персонажа | 128х64 |
| Модель | SJXD12864F-4 |
| Размер модели | 130.0×73,0×33,6 мм |
| Размер ВА | 72.0×40,0 мм |
|
Напряжение привода
|
3.3В/5,0 В
|
|
ИС привода
|
СТ7920
|
|
Подсветка
|
Белая светодиодная подсветка
|
|
Тип ЖК-дисплея
|
STN отрицательный
|
|
Интерфейс
|
10ПРИКОЛОТЬ |
| Рабочая температура |
-20°С - +70°С
|
|
Температура хранения
|
-30°С - +80°С |

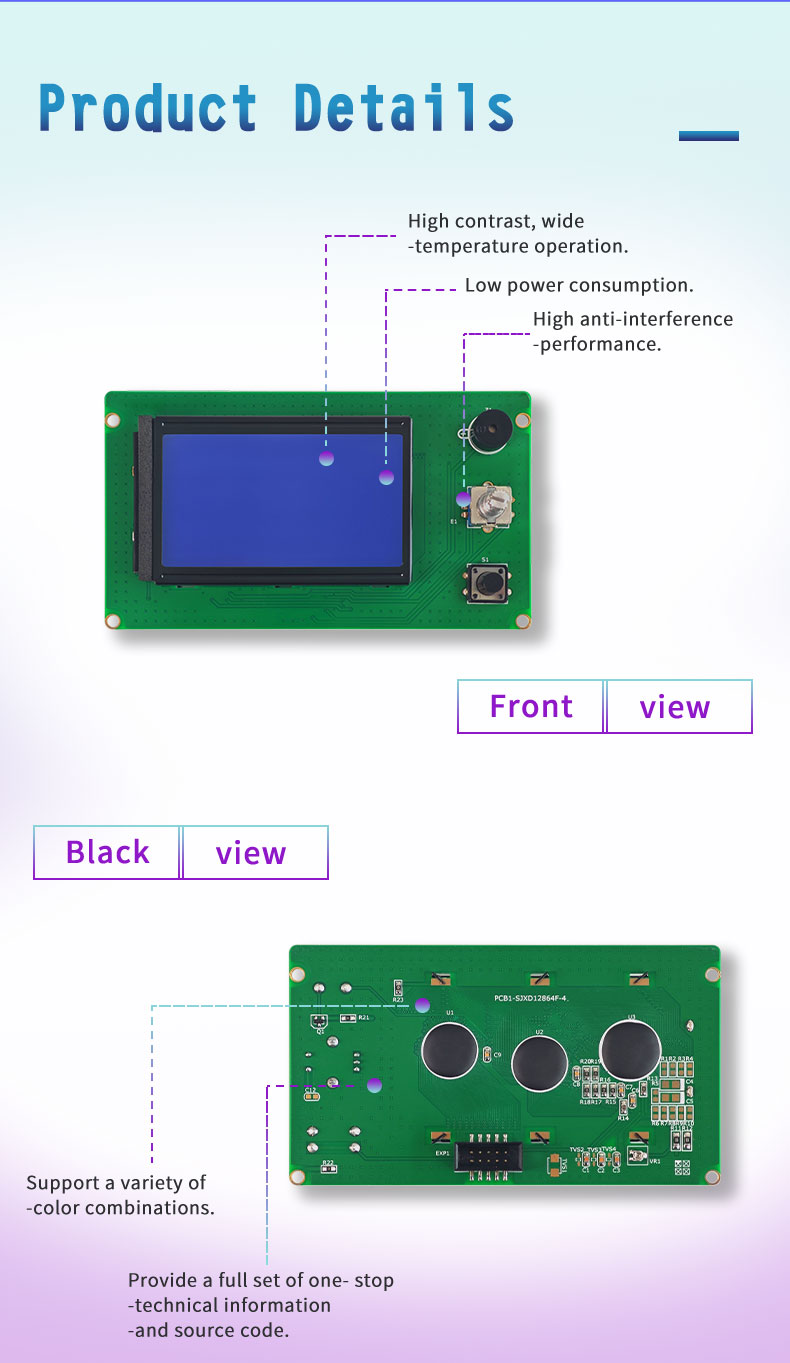

Особенность
- Высокая контрастность, работа в широком диапазоне температур
- Низкое энергопотребление, высокая защита от помех
- Поддержка нескольких цветовых комбинаций
- Предоставить полный набор универсальной технической информации и исходного кода.
- Поддерживает настройку
- Поддерживает 1-3 дневные образцы
- Высокое качество и экономичность
- Самая быстрая доставка партии может быть достигнута в течение 15 дни
Ключевые характеристики
Этот графический матричный LCM имеет разрешение 128×64., включение четкого отображения буквенно-цифровых символов, символы, и простые графические интерфейсы. Режим негатива STN усиливает визуальное различие, отображая светлые пиксели на темном фоне., улучшение читаемости в различных условиях просмотра. Модуль работает с низким энергопотреблением., что делает его пригодным для энергоэффективных встраиваемых систем и портативных устройств.. Он поддерживает стабильную производительность обновления, обеспечение плавного и без мерцания обновления отображаемого контента. Компактная структура обеспечивает легкую интеграцию в промышленные контроллеры., инструменты тестирования, измерительные системы, и встроенные электронные устройства. Он спроектирован для надежной работы в широком диапазоне температур., обеспечение стабильной производительности в различных средах. Равномерное выравнивание пикселей и стабильное поведение жидких кристаллов способствуют точному и читаемому визуальному выводу..
Стандарты проектирования
Модуль изготовлен в соответствии со строгими инженерными стандартами STN LCD, что обеспечивает долговечность., стабильность, и долговременная эксплуатационная надежность. Для достижения стабильных оптических характеристик и стабильных контрастных характеристик используются высококачественные жидкокристаллические материалы.. Конструкция схемы оптимизирована для уменьшения электромагнитных помех и обеспечения стабильной передачи сигнала во встроенных приложениях.. The structural design supports compact system integration while maintaining mechanical strength and thermal stability. Each unit undergoes full inspection for display uniformity, точность пикселей, и электрические характеристики. Energy-efficient design principles are applied to extend operational lifespan and reduce overall power consumption. Quality control ensures consistent performance across production batches.
Приложения
The Graphic Dot Matrix LCM is widely used in industrial automation systems, умные счетчики, медицинское оборудование, встроенные контроллеры, и бытовая электроника. It is also suitable for instrumentation panels, data display terminals, and custom interface designs. Its combination of STN negative display technology, стабильный матричный вывод, and compact structure makes it an effective solution for embedded display applications requiring reliable and clear visual information.

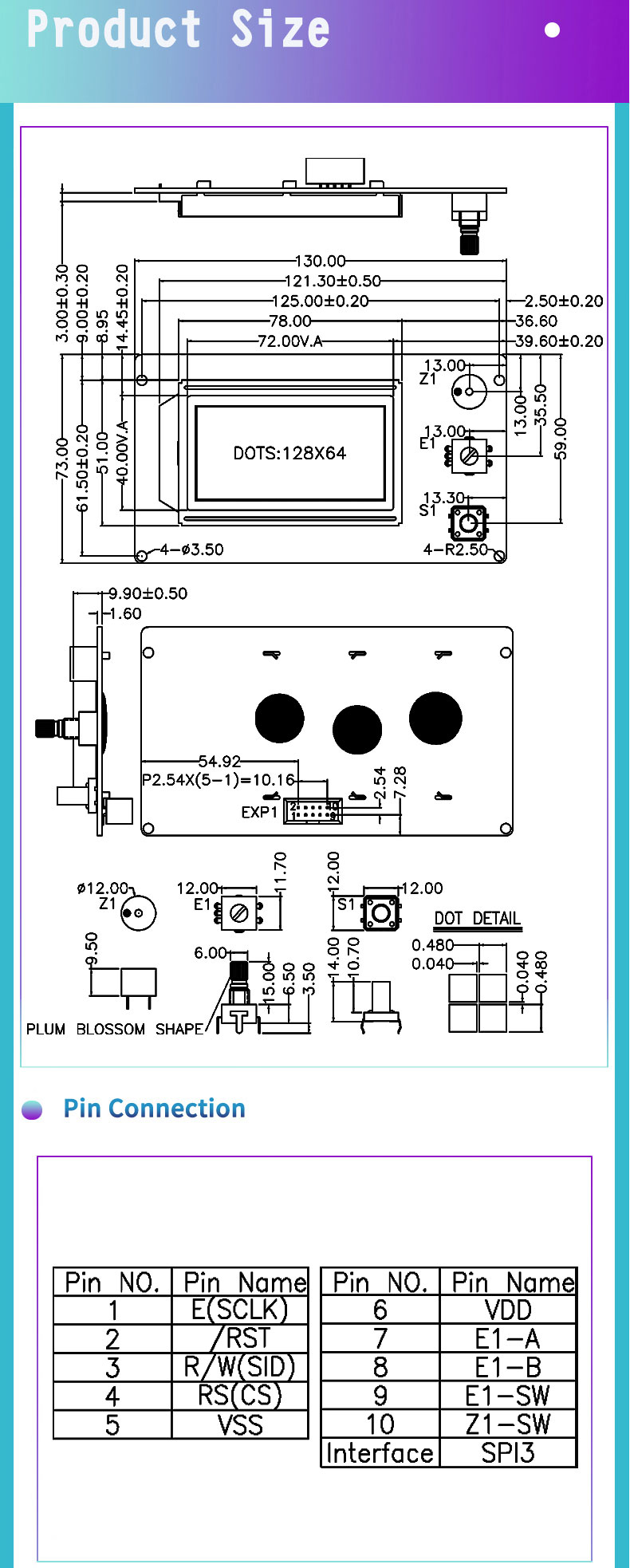

Размер продукта
Часто задаваемые вопросы
вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.
вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.
вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.
вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.
вопрос: Для чего используется этот экран?
А: Символьные ЖК-экраны широко используются в бытовой технике., промышленное управление, медицинские устройства, бытовая электроника, и DIY-проекты, подходит для отображения информации о состоянии, опции меню, и основные данные.
Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
