Экран персонажа - SJXD1602A-S (STN отрицательный)

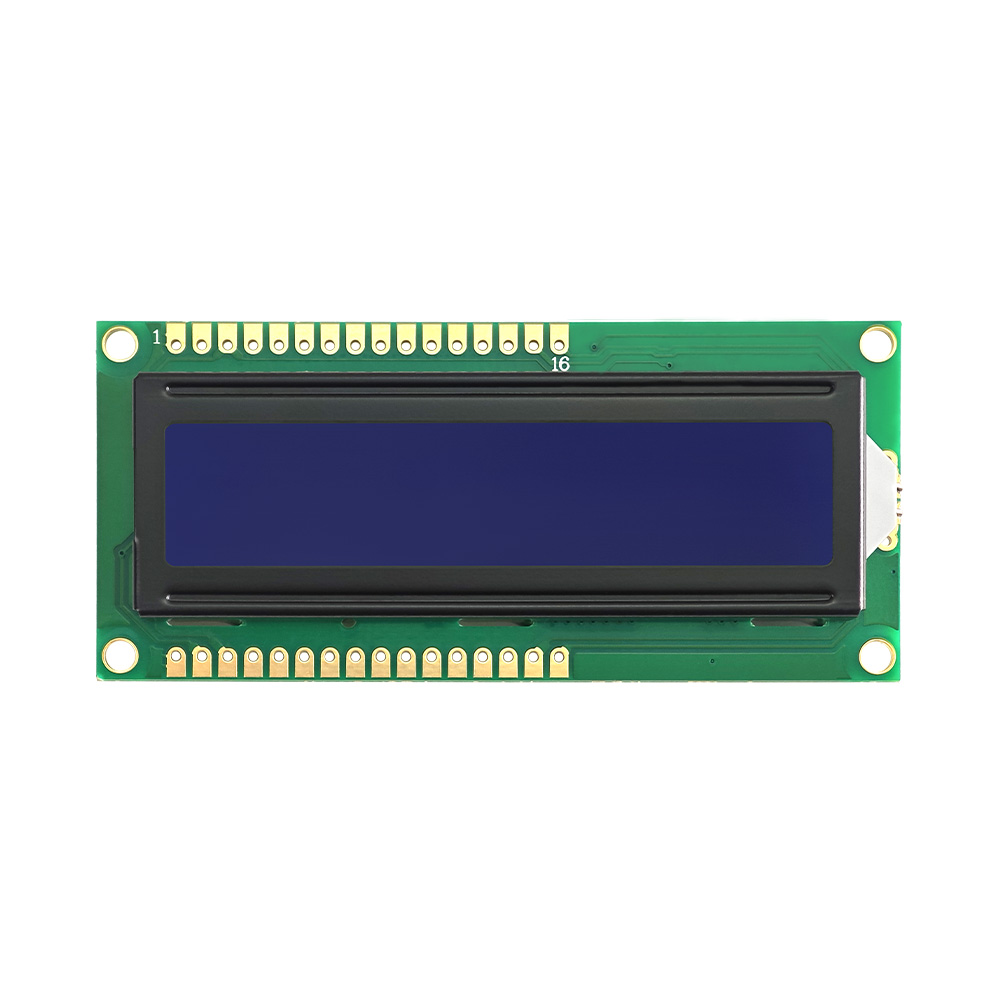

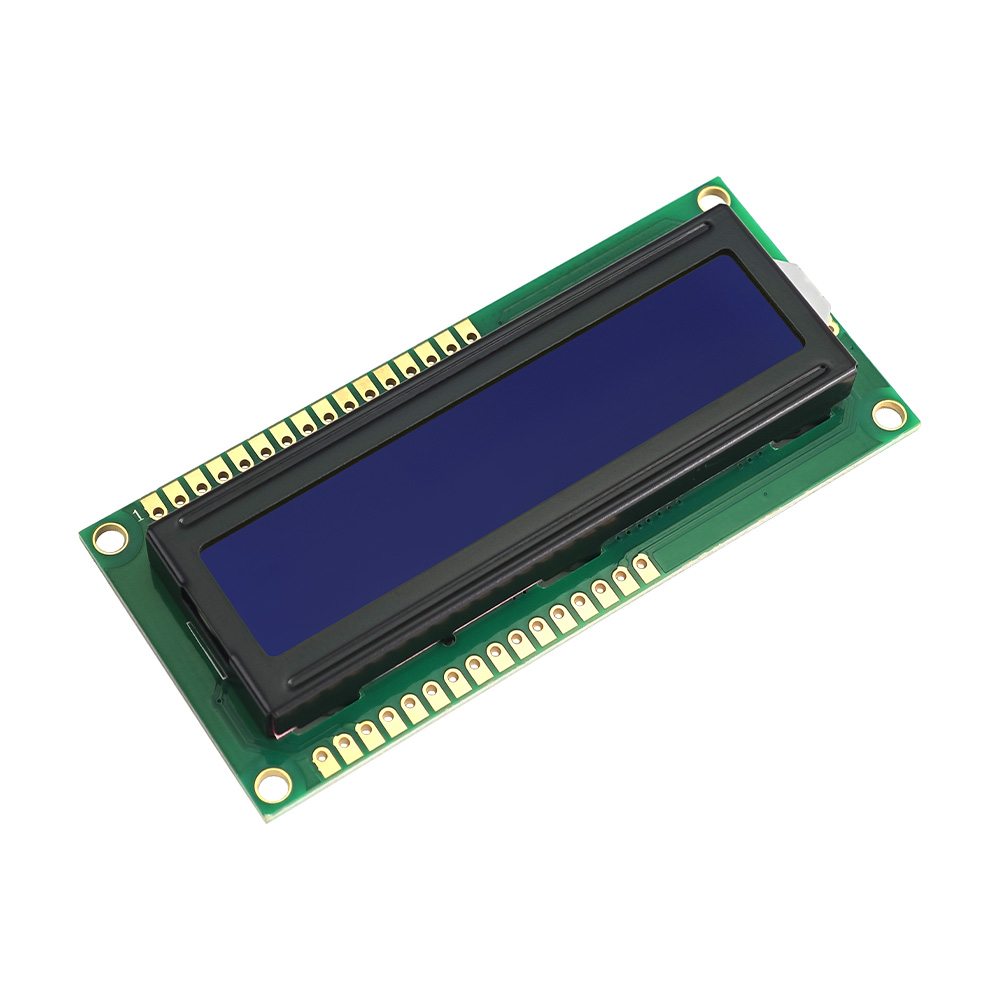

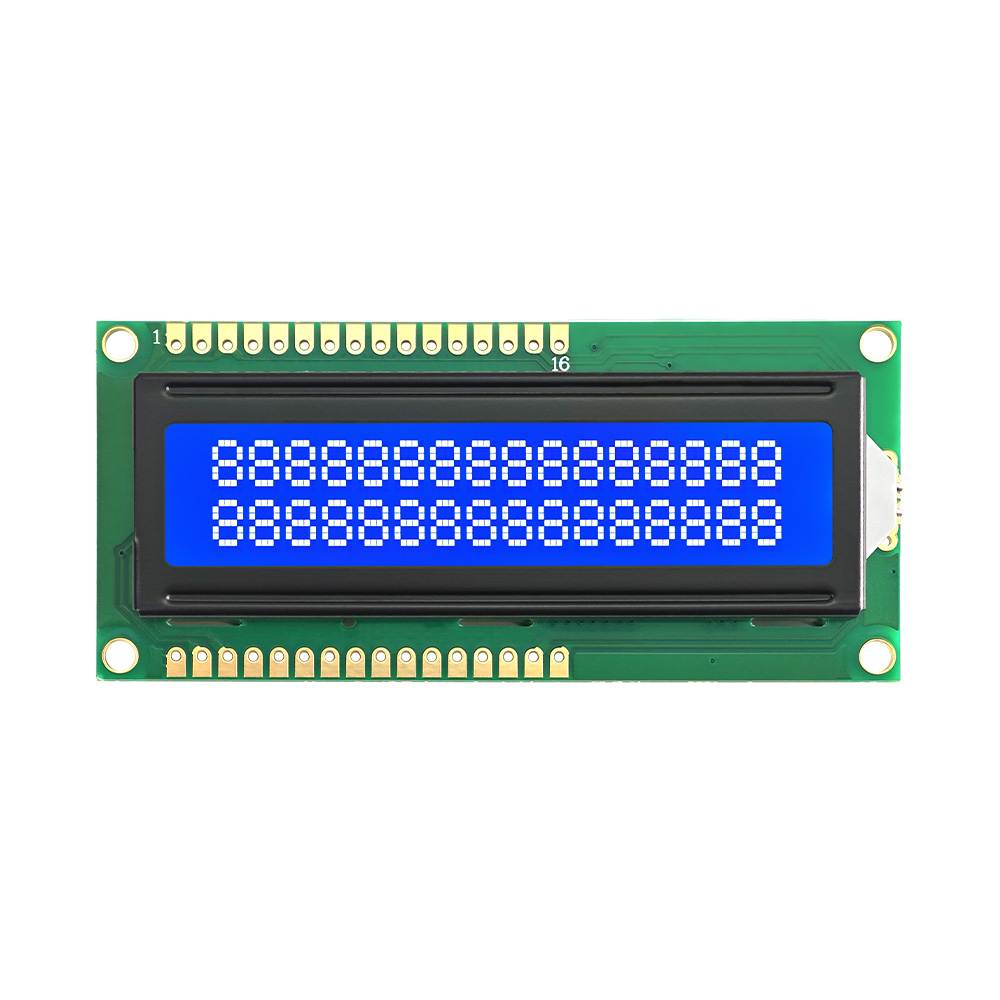

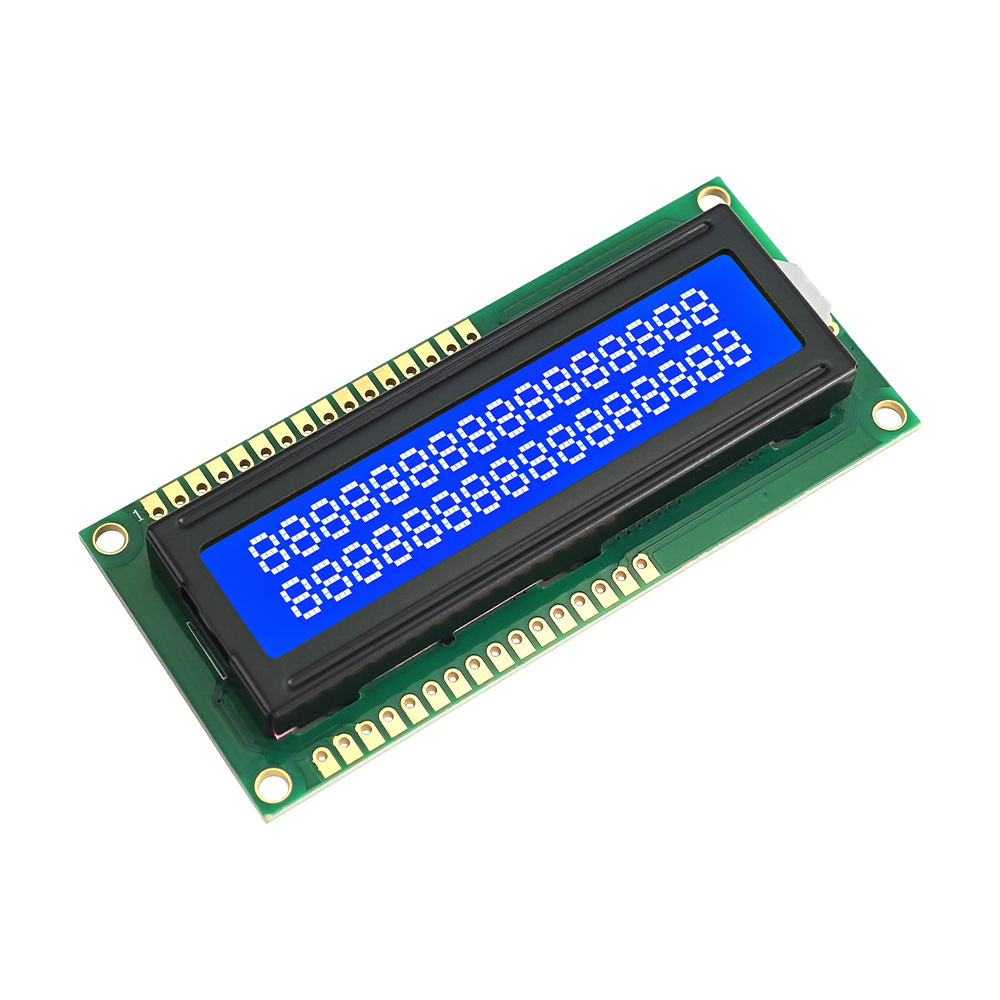

Character Screen is a compact 16x2 LCD module designed for simple menu text, ценности, and device prompts in small control panels. It combines STN negative viewing, a white LED backlight, 16PIN connection, and 3.3V/5V drive support for clear daily readability. The slim 80.0x36.0mm structure saves space and suits meters, инструменты, медицинские устройства, техника, промышленные контроллеры, and embedded projects needing stable information display with quick hardware matching during development and maintenance.

Параметры:

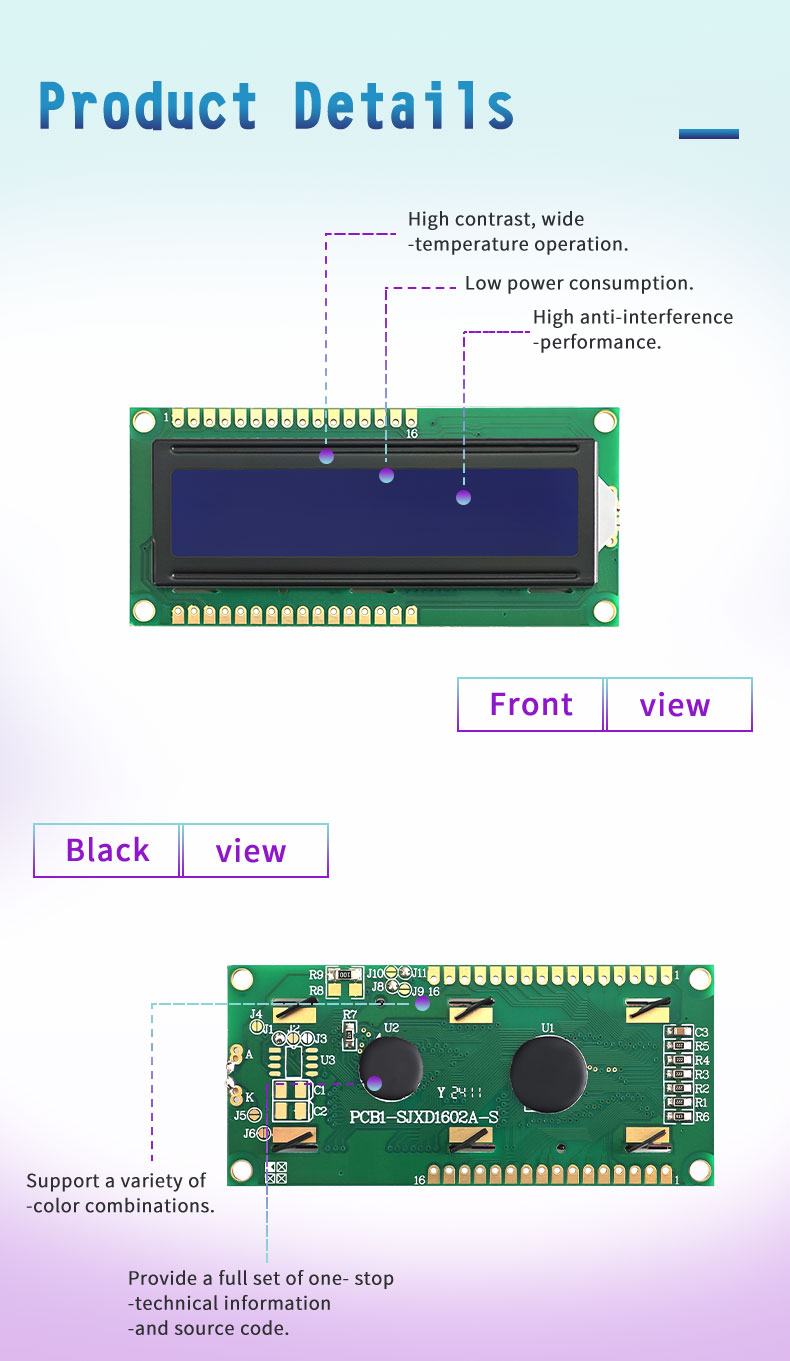

• Высокая контрастность, работа в широком диапазоне температур
• Низкое энергопотребление, высокая защита от помех
• Поддержка нескольких цветовых комбинаций
• Предоставить полный набор универсальной технической информации и исходного кода.
• Поддерживает настройку
• Поддерживает 1-3 дневные образцы
• Высокое качество и экономичность

Ключевые характеристики

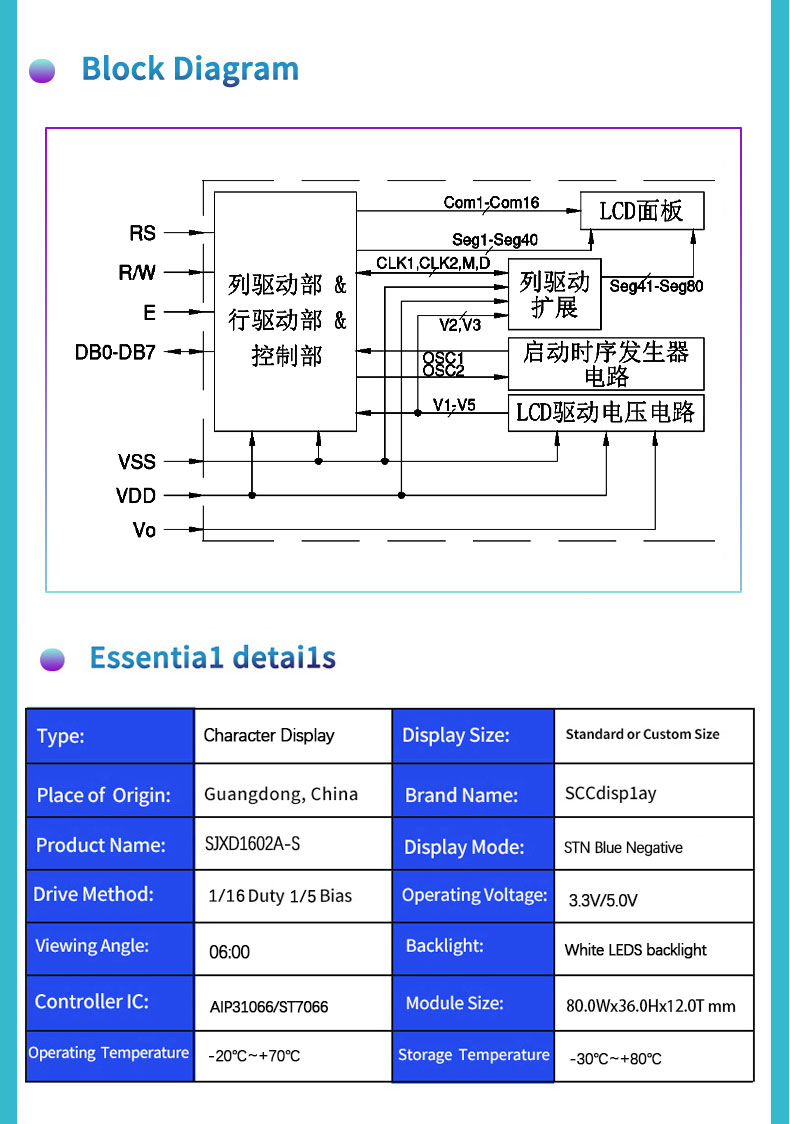

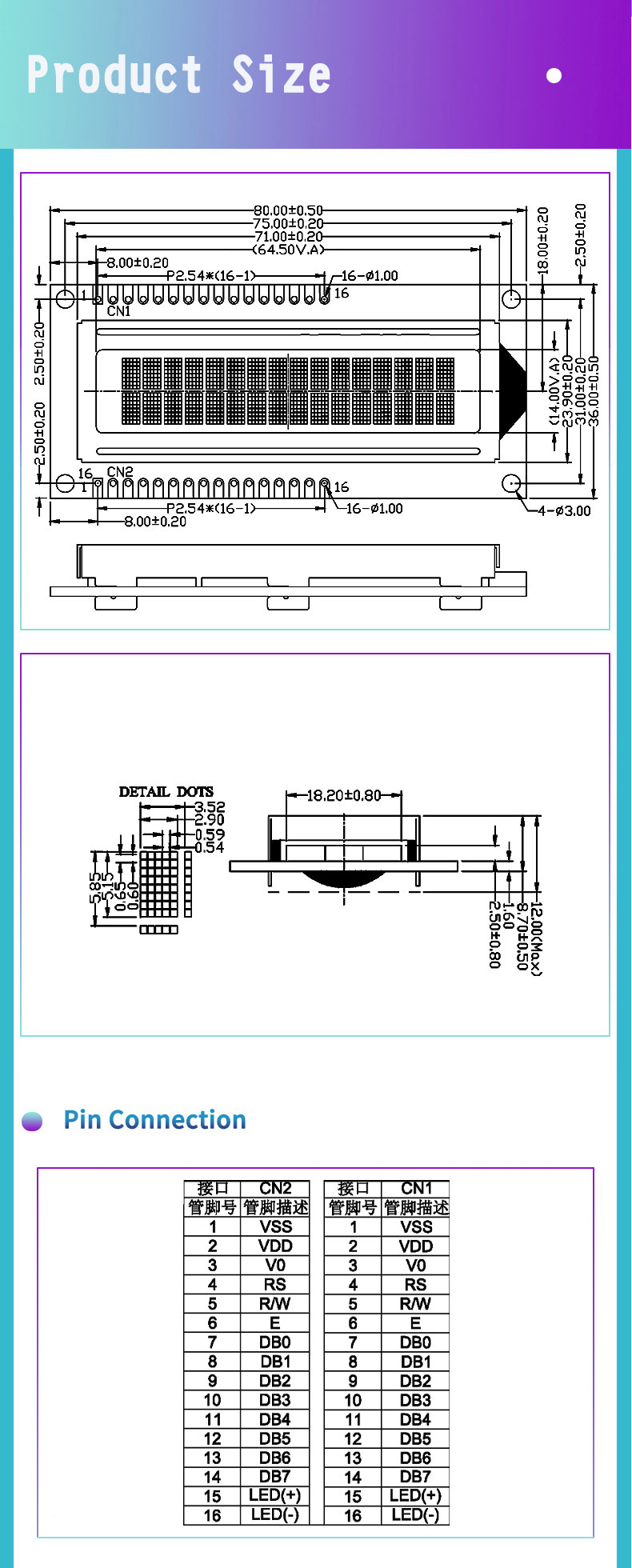

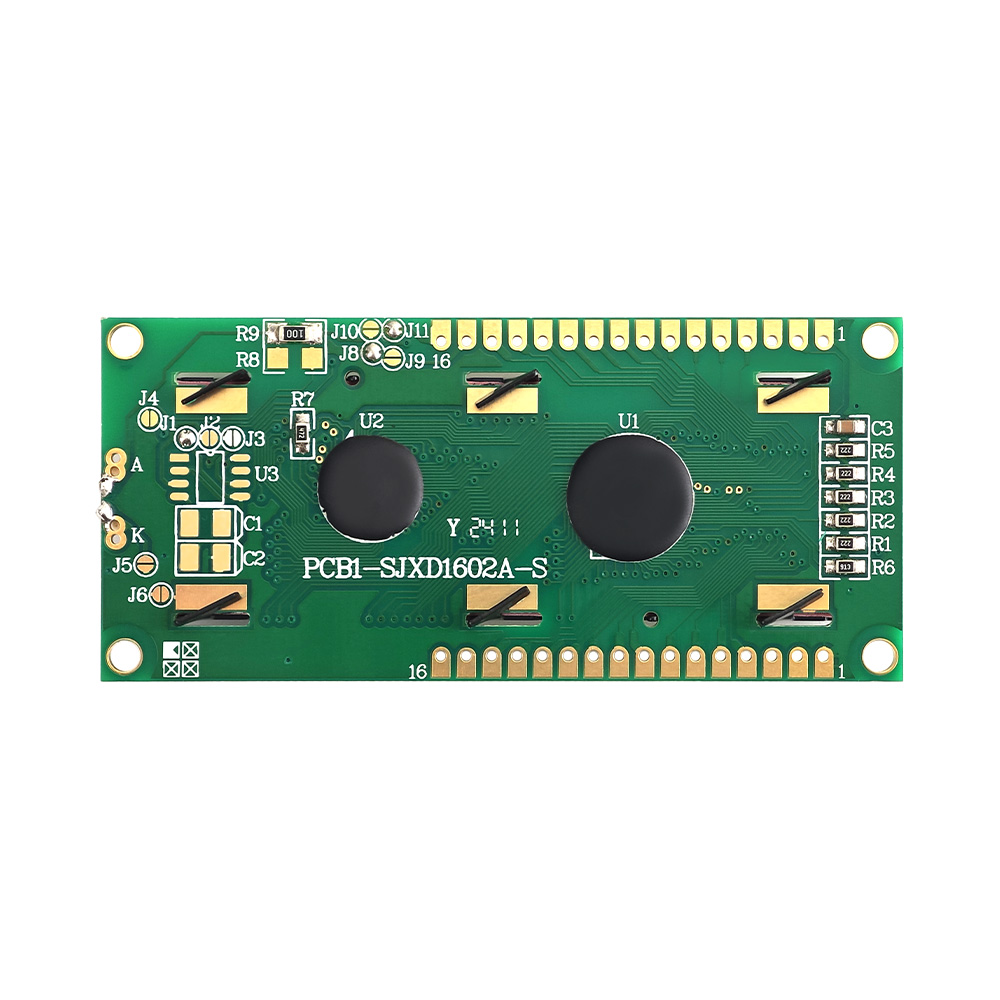

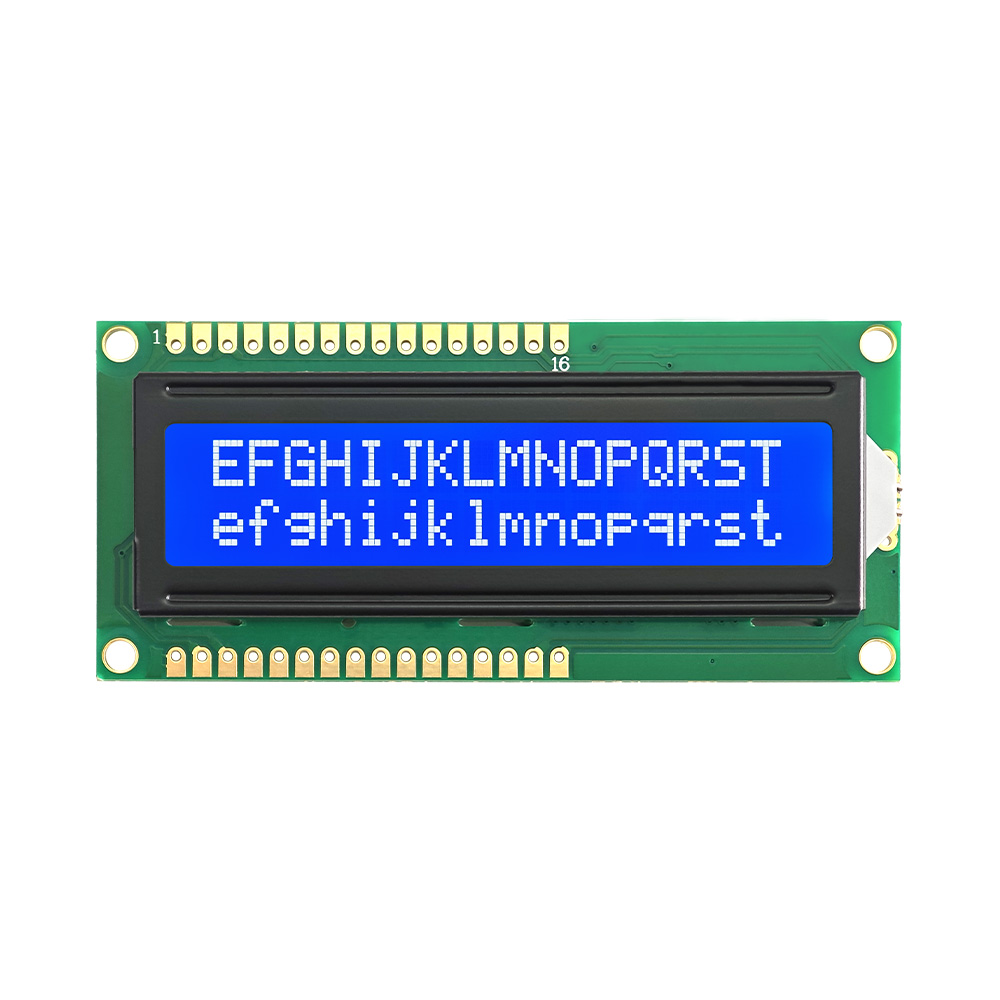

Character Screen is a compact 16×2 LCD display module created for clear letters, цифры, and symbol readout in small electronic panels. The SJXD1602A-S model uses an 80.0×36.0×12.0 mm outline and a 64.5×14.0 mm viewing area, helping designers save installation space. It supports 5.0V/3.3V drive voltage, Микросхема драйвера ST7066/AIP31066, 16PIN-интерфейс, белая светодиодная подсветка, and STN negative LCD technology. The module works from -20°C to +70°C and stores from -30°C to +80°C, supporting stable use in varied operating conditions.

Стандарты проектирования

Character Screen is developed for compact mounting, dependable signal transmission, and readable dark-background character presentation. The STN negative structure improves contrast for panels that need a stronger visual effect than standard light-background displays. Its 16PIN connection supports common character LCD driving circuits, making it convenient for prototype testing, replacement projects, and customized product integration. The design also emphasizes low power consumption, защита от помех, работа в широком диапазоне температур, несколько вариантов цвета, техническая документация, поддержка исходного кода, 1–3 day sample availability, and customization flexibility.

Приложения

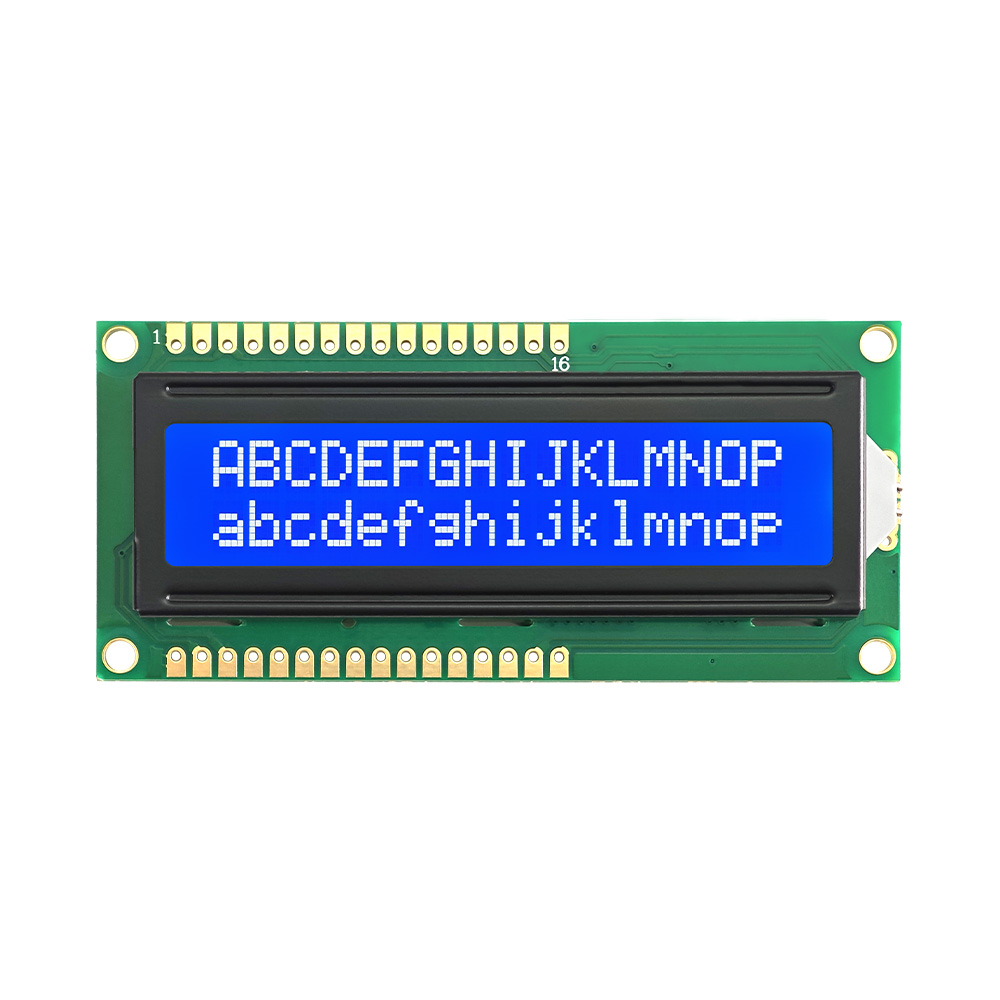

Character Screen fits electronic products that need simple information feedback without graphic display complexity. It can show menu items, device status, parameter values, предупреждающие подсказки, counter data, and measurement results in a clear two-line format. Common application areas include meters, панели управления оборудованием, системы отображения информации, промышленные контроллеры, медицинские устройства, бытовая техника, бытовая электроника, and embedded development projects. Its slim body, STN negative viewing effect, белая подсветка, and standard character format make it useful for compact instruments and cost-sensitive display solutions.

вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.

вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.

вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.

вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.

вопрос: Как обеспечивается экономическая эффективность?
А: Модуль спроектирован с оптимизированным производством и контролем затрат., стремясь обеспечить экономически эффективное решение при сохранении высокого качества и производительности.

Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
