Экран отображения символов - SJXD1602A-S (ВА отрицательный)

Character Display Screen provides a clear two-line interface for small equipment that needs menus, ценности, and status prompts. Built with VA negative technology, a white LED backlight, and a 16PIN connection, it offers strong visual contrast in a slim 80.0×36.0 mm format. The module supports 3.3V or 5.0V drive voltage and fits meters, медицинские устройства, техника, контролеры, and customized embedded products requiring reliable daily data viewing.

Параметры:

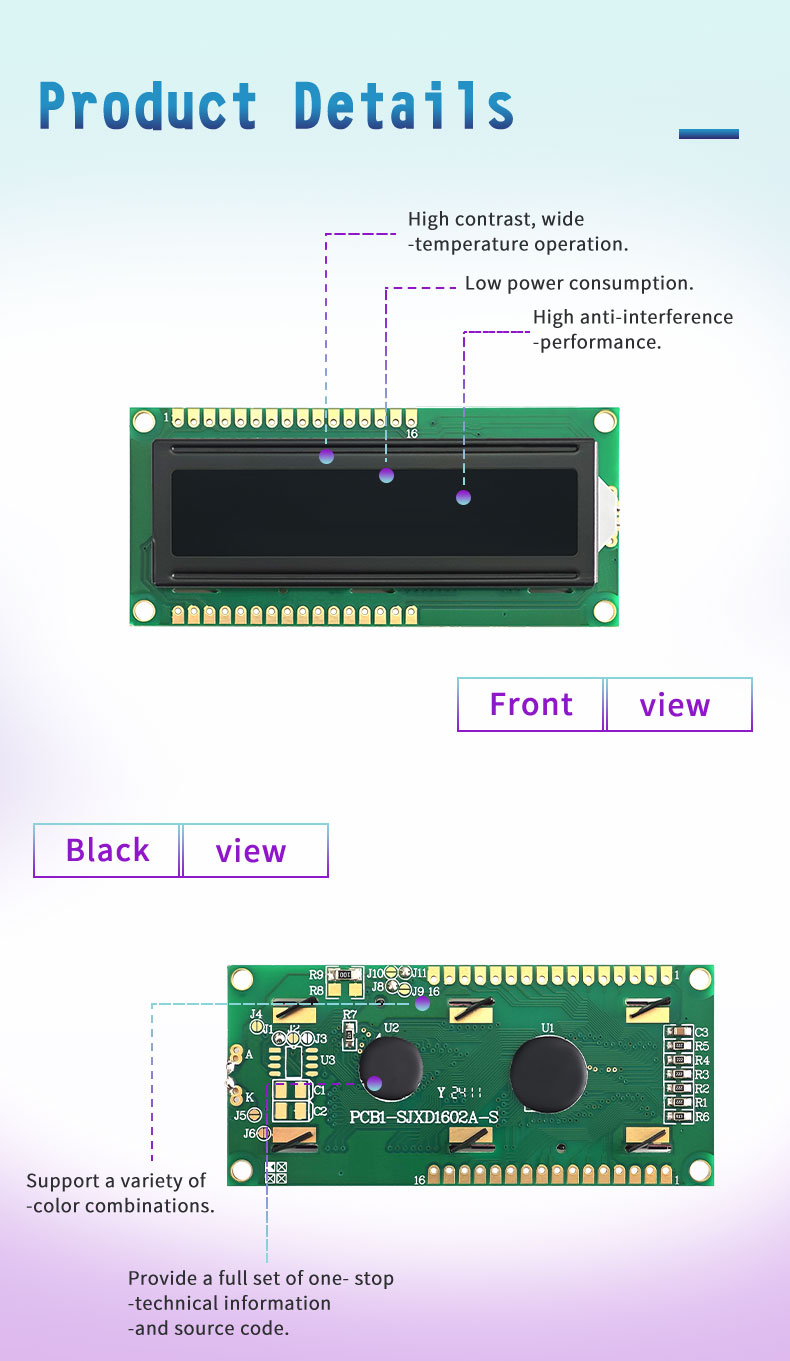

• Высокая контрастность, работа в широком диапазоне температур
• Низкое энергопотребление, высокая защита от помех
• Поддержка нескольких цветовых комбинаций
• Предоставить полный набор универсальной технической информации и исходного кода.
• Поддерживает настройку
• Поддерживает 1-3 дневные образцы
• Высокое качество и экономичность

Ключевые характеристики

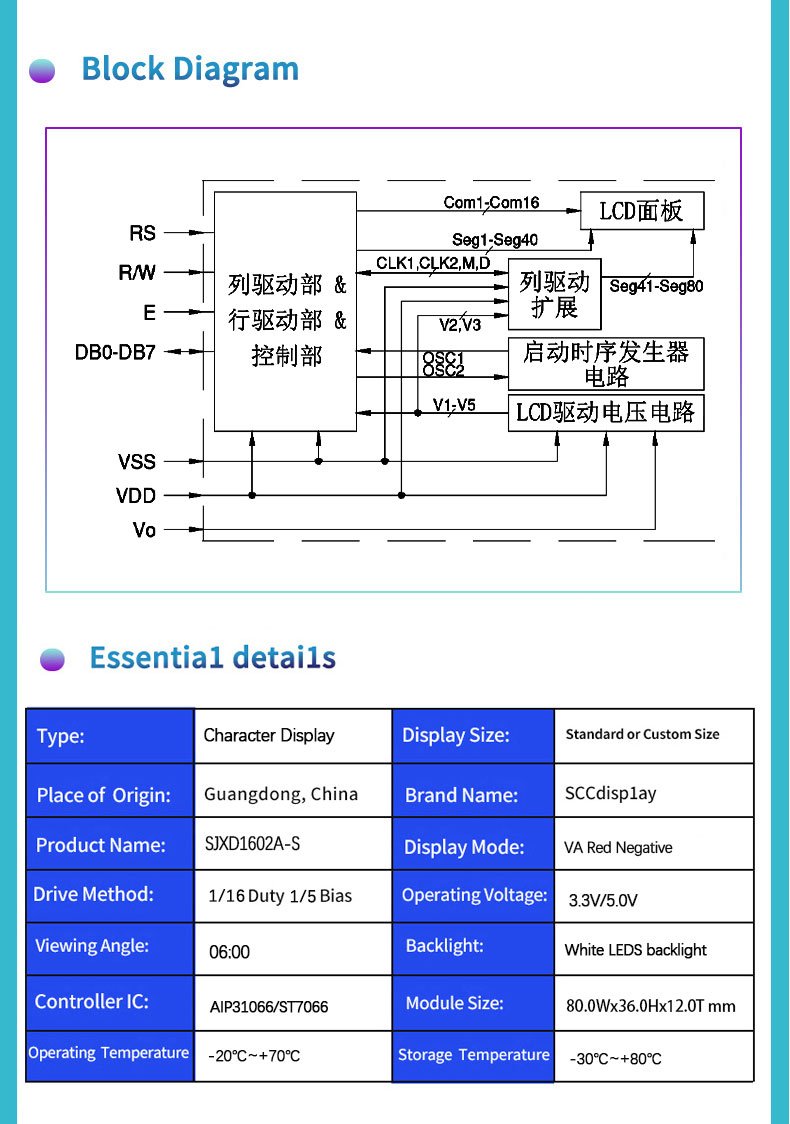

Character Display Screen is a 16×2 dot matrix LCM designed for compact products that need readable text, цифры, and symbol output. The SJXD1602A-S model uses an 80.0×36.0×12.0 mm module outline with a 64.5×14.0 mm viewing area, making it suitable for smaller equipment panels. It supports 5.0V/3.3V drive voltage, Микросхема драйвера ST7066/AIP31066, 16PIN-интерфейс, белая светодиодная подсветка, and VA negative LCD type. Its -20°C to +70°C working range and 06:00 viewing direction help deliver stable readability in practical device environments.

Стандарты проектирования

Character Display Screen is built around a slim mechanical layout, high-contrast VA negative viewing, and straightforward hardware connection. The 16PIN interface allows direct matching with common character LCD circuits, helping engineers reduce redesign work during replacement, тестирование, or customized product development. The dark-background display style improves visual depth and makes characters easier to identify on control panels. Модуль также поддерживает низкое энергопотребление., сильная защита от помех, несколько цветовых комбинаций, техническая документация, поддержка исходного кода, customization service, and 1–3 day sample availability for faster project evaluation.

Приложения

Character Display Screen works well in devices that require clear information feedback without using complex graphic display systems. It can show operating menus, parameter settings, measurement values, status reminders, предупреждающие подсказки, and simple numeric records. Typical use cases include meters, панели управления оборудованием, системы отображения информации, промышленные контроллеры, медицинские устройства, бытовая техника, бытовая электроника, and embedded development projects. Its compact body, VA negative contrast, белая подсветка, and standard 16×2 character layout make it practical for both new product design and custom display replacement solutions.

вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.

вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.

вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.

вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.

вопрос: Как обеспечивается экономическая эффективность?
А: Модуль спроектирован с оптимизированным производством и контролем затрат., стремясь обеспечить экономически эффективное решение при сохранении высокого качества и производительности.

Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
