4 Линия 20 Символьный ЖК-дисплей - SJXD2004A (VA отрицательный)

4 Линия 20 Character LCD Display delivers a compact 20x4 text window for organized menus, чтения, предупреждения, and user prompts in equipment panels. Its VA negative screen, белая светодиодная подсветка, 16PIN-интерфейс, and 3.3V/5V drive support clear contrast and direct circuit matching. The 98.0x60.0mm module fits meters, медицинские инструменты, техника, устройства связи, промышленные контроллеры, and DIY projects requiring stable four-row data presentation for daily setup, мониторинг, service, and operation tasks.

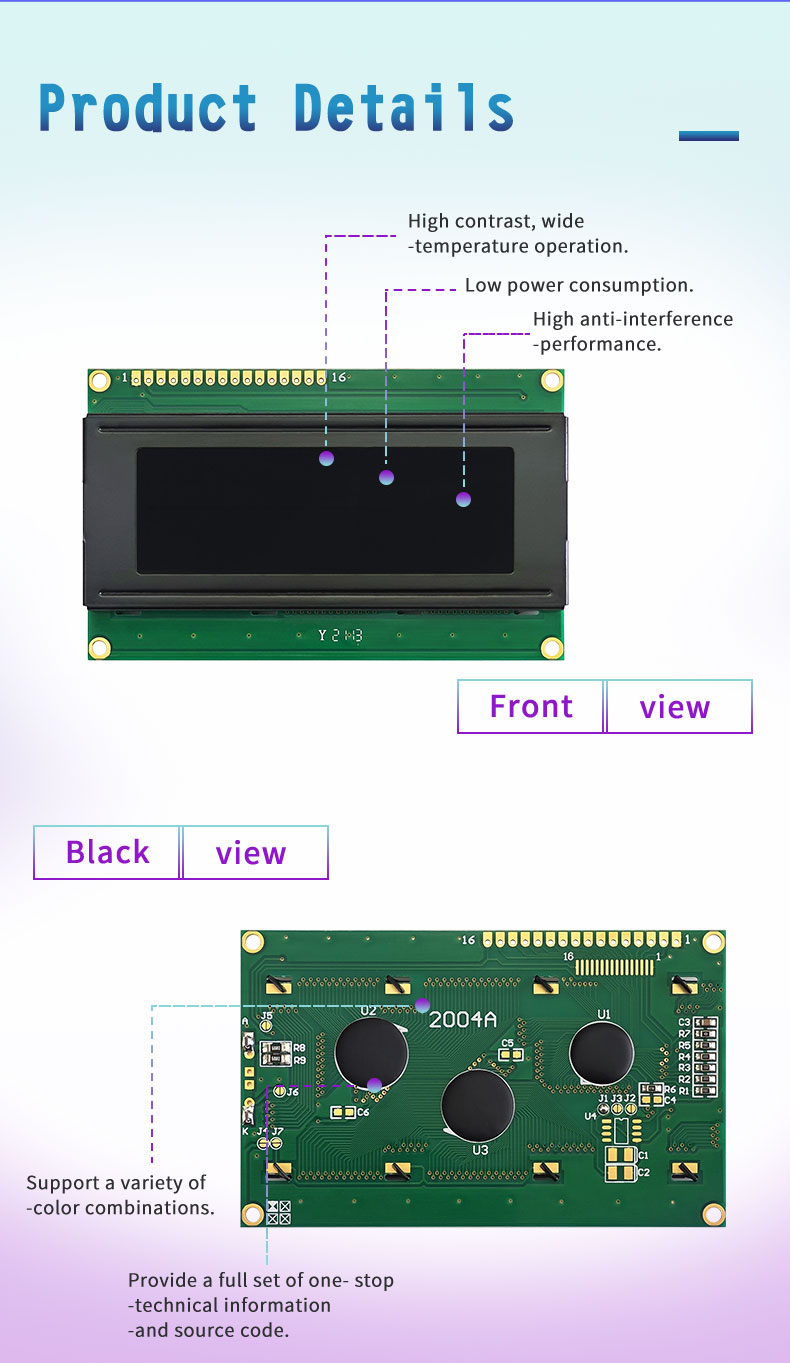

Параметры:

• Высокая контрастность, работа в широком диапазоне температур
• Низкое энергопотребление, высокая защита от помех
• Поддержка нескольких цветовых комбинаций
• Предоставить полный набор универсальной технической информации и исходного кода.
• Поддерживает настройку
• Поддерживает 1-3 дневные образцы
• Высокое качество и экономичность
• Самая быстрая доставка партии может быть достигнута в течение 15 дни

Ключевые характеристики

4 Линия 20 Character LCD Display is a 20×4 character module designed to present more text information within a compact LCD structure. The SJXD2004A model offers four rows with 20 символов в строке, making it suitable for menu layers, parameter groups, process notes, alarm details, and operating guidance. It features a 98.0×60.0×15.0 mm module size, 76.0×25.2 mm viewing area, 3.3Напряжение привода В/5,0 В, Микросхема драйвера ST7066/AIP31066, 16PIN-интерфейс, белая светодиодная подсветка, VA Negative LCD type, 06:00 направление просмотра, -20Рабочая температура от °C до +70 °C, и температура хранения от -30°C до +80°C..

Стандарты проектирования

4 Линия 20 Character LCD Display is developed for equipment designs that require a larger character field without increasing the interface structure too much. The 16PIN connection supports direct parallel integration, giving engineers a familiar hardware route for controller boards, устройства тестирования, and product panels. Its VA Negative display mode creates a dark-screen contrast effect, while the white LED backlight improves character visibility in indoor working environments. Модуль также поддерживает высокую контрастность, широкий диапазон температур, низкое энергопотребление, anti-interference operation, несколько цветовых комбинаций, поддержка технических данных, помощь с исходным кодом, настройка, 1–3-дневное типовое тестирование, экономически эффективное производство, и быстрая поставка партий.

Приложения

4 Линия 20 Character LCD Display is suitable for products that need organized text output, numeric data, and operating messages in a four-row layout. It can show menu settings, измеренные значения, status feedback, fault descriptions, напоминания о сервисе, production records, command prompts, and user instructions on one readable screen. Common application fields include meters, промышленные контроллеры, панели управления оборудованием, медицинские устройства, системы отображения информации, бытовая техника, бытовая электроника, оборудование связи, и проекты развития DIY. Its compact 20×4 layout, VA Negative contrast, белая подсветка, and 16PIN interface make it practical for stable panel display and long-term equipment operation.

вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.

вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.

вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.

вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.

вопрос: Для чего используется этот экран?
А: Символьные ЖК-экраны широко используются в бытовой технике., промышленное управление, медицинские устройства, бытовая электроника, и DIY-проекты, подходит для отображения информации о состоянии, опции меню, и основные данные.

Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
