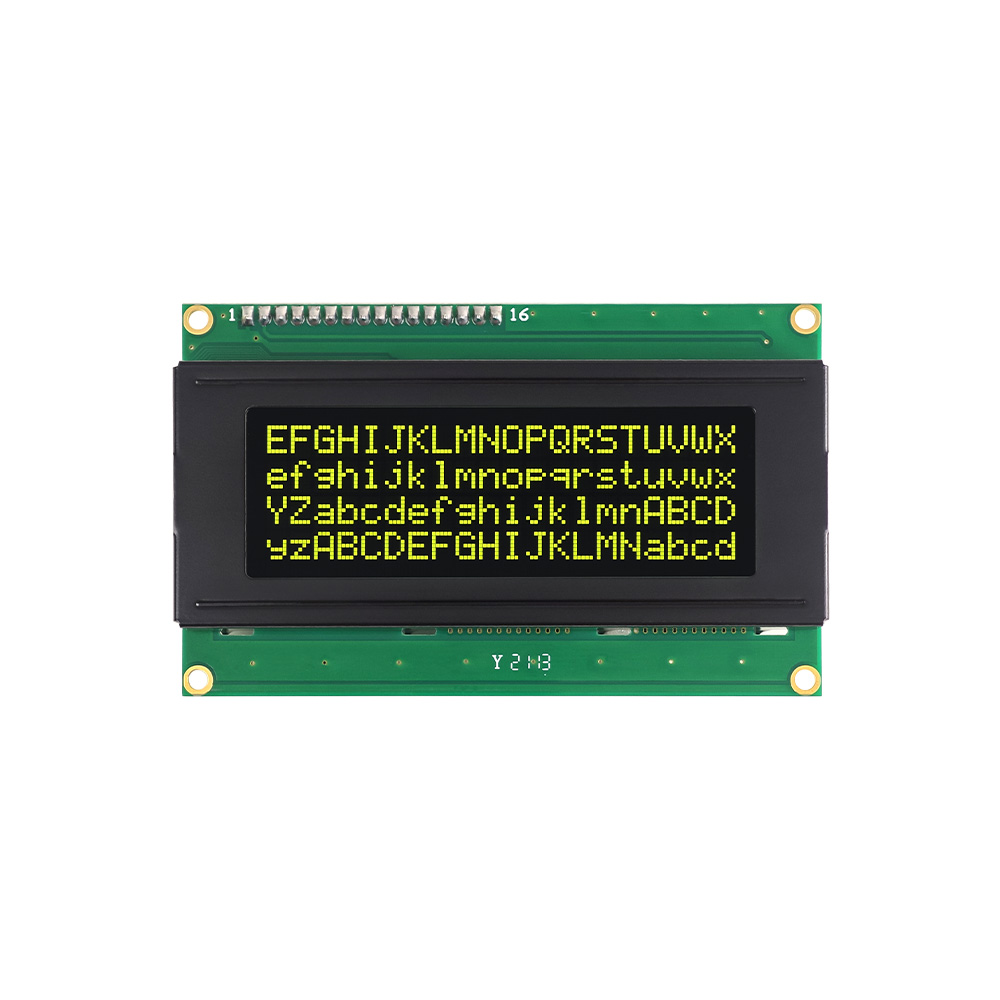

20X4-строчный символьный модуль - SJXD2004A-IIC (ВА отрицательный)

20Линейный символьный модуль X4 предлагает четырехрядный ЖК-дисплей для оборудования, требующего более четкой группировки меню., ценности, оповещения, и системные сообщения на одном экране. Его отрицательный дисплей VA, белая светодиодная подсветка, интерфейс IIC, и привод 3,3 В/5 В поддерживают читаемую контрастность с меньшим количеством линий управления.. Модуль 98,0x60,0 мм подходит для промышленных контроллеров., инструменты, медицинские устройства, техника, терминалы, и платы разработки, требующие стабильного вывода текста во время установки, мониторинг, диагностика, и повседневные рабочие задачи.

Параметры:

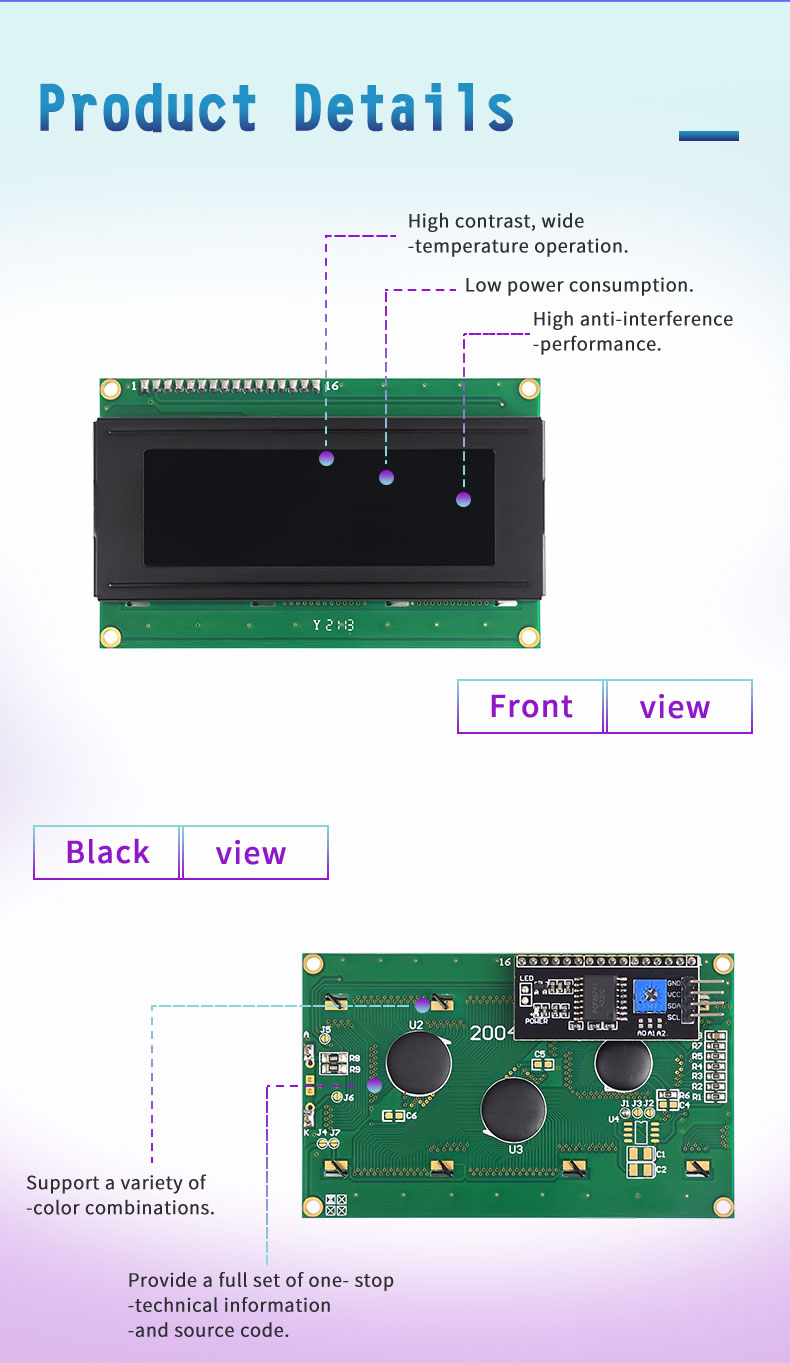

• Высокая контрастность, работа в широком диапазоне температур
• Низкое энергопотребление, высокая защита от помех
• Поддержка нескольких цветовых комбинаций
• Предоставить полный набор универсальной технической информации и исходного кода.
• Поддерживает настройку
• Поддерживает 1-3 дневные образцы
• Высокое качество и экономичность
• Самая быстрая доставка партии может быть достигнута в течение 15 дни

Ключевые характеристики

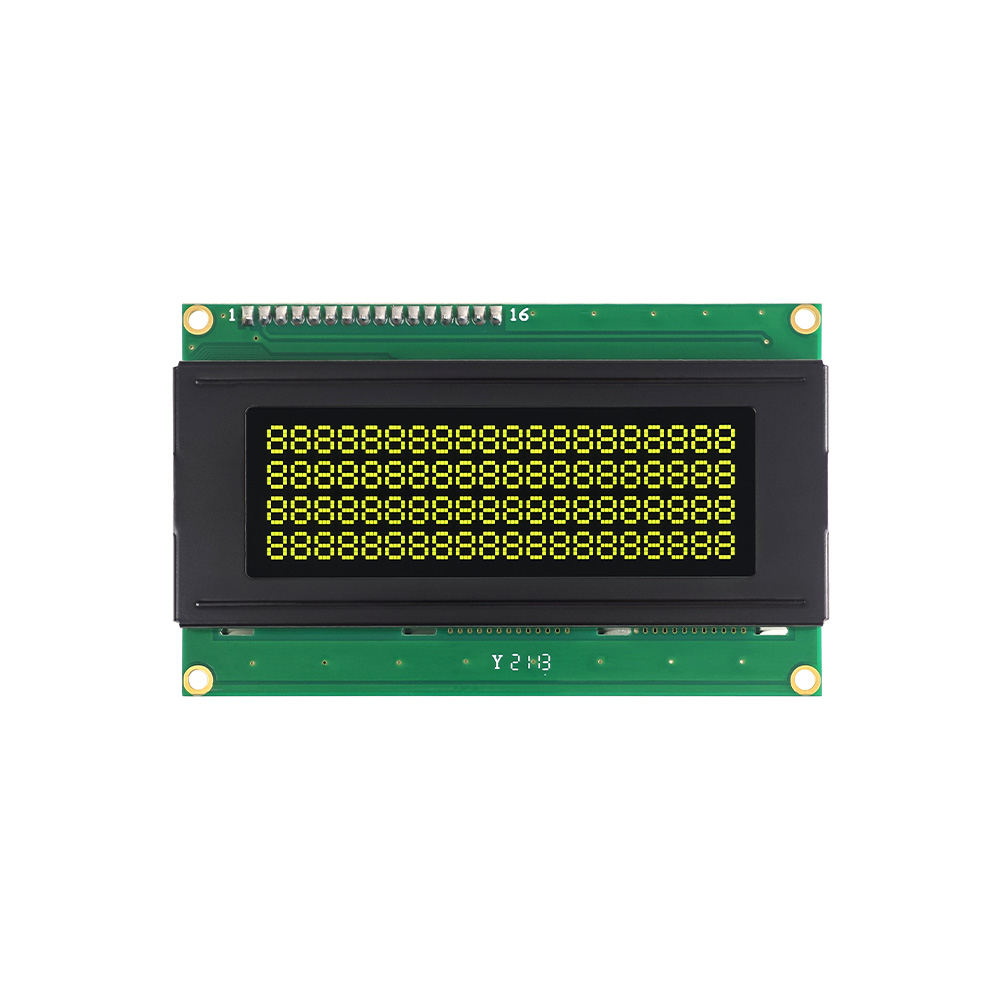

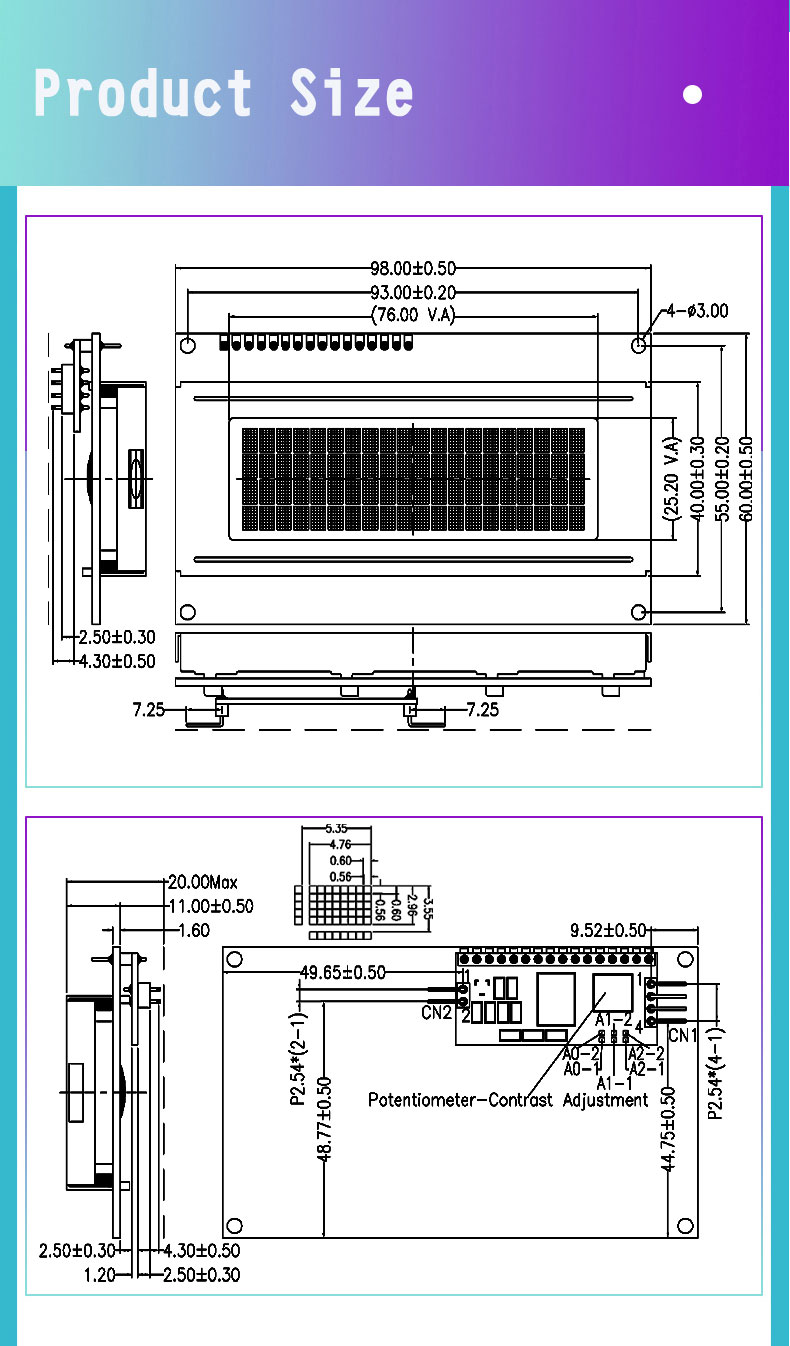

20X4-строчный символьный модуль предназначен для оборудования, которому требуется четыре ряда организованного текста вместо ограниченного двухстрочного считывания.. Модель SJXD2004A-IIC обеспечивает формат символов 20×4., давая больше места для меню, сигналы тревоги, ценности, и системные сообщения на одном экране. Он использует контур модуля 98,0×60,0×20,0 мм и область просмотра 76,0×25,2 мм., что делает его подходящим для панелей, требующих более четкой группировки информации. Модуль поддерживает напряжение привода 3,3 В/5,0 В., Микросхема драйвера ST7066/AIP31066, Интерфейс IIC/I2C, белая светодиодная подсветка, ВА Тип отрицательного ЖК-дисплея, 06:00 угол обзора, -20Рабочая температура от °C до +70 °C, и температура хранения от -30°C до +80°C..

Стандарты проектирования

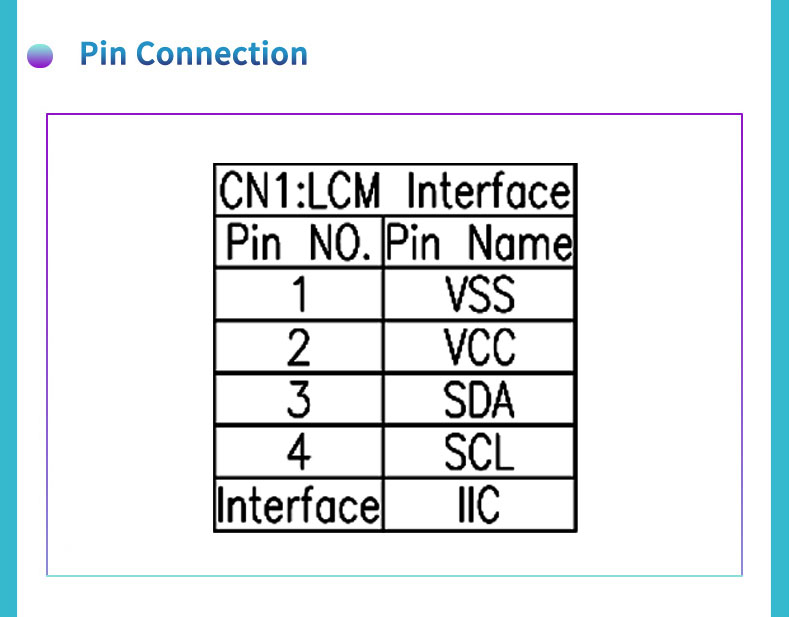

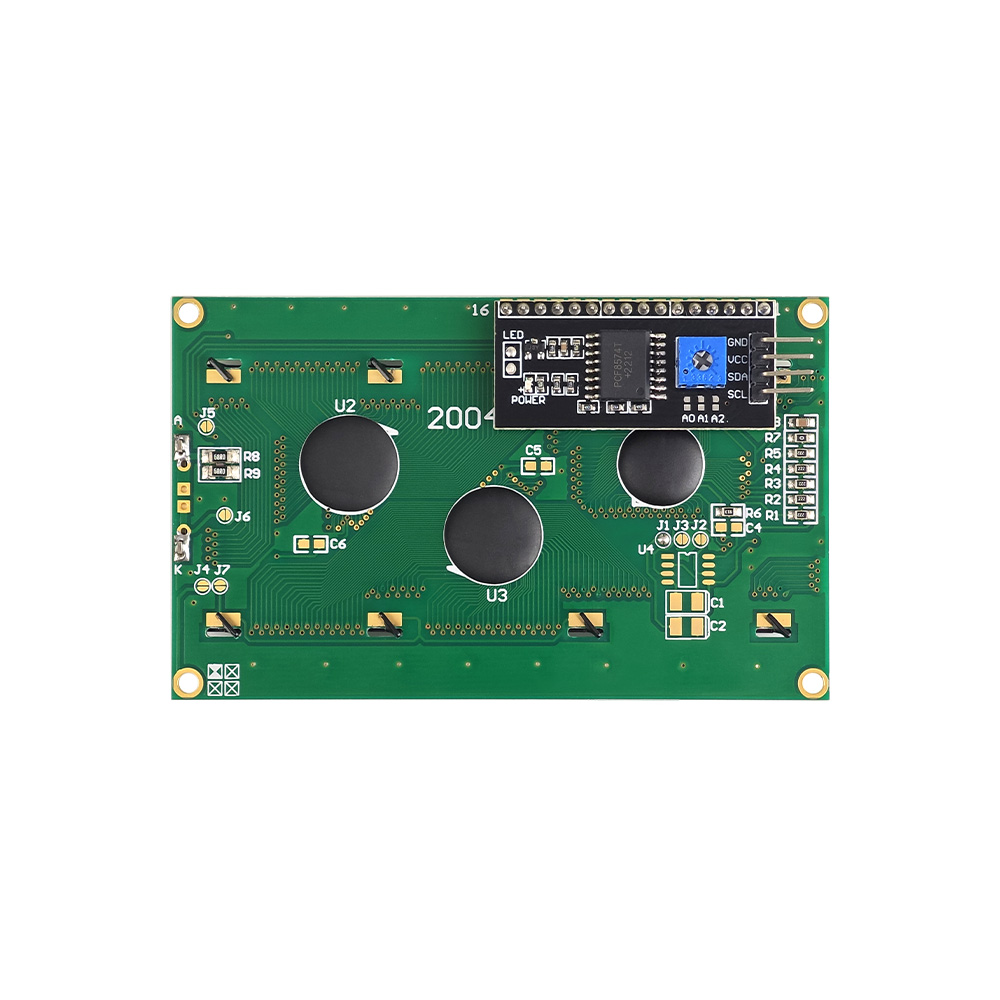

20Модуль символов линии X4 создан для улучшения размещения информации., уменьшить сложность проводки, и поддержка стабильной встроенной связи. Интерфейс IIC/I2C уменьшает количество необходимых линий управления., помогает инженерам упростить разводку печатных плат и зарезервировать больше контактов микроконтроллера для кнопок, датчики, реле, или схемы связи. Структура дисплея VA Negative создает визуальный эффект темного фона., а белая светодиодная подсветка улучшает распознавание символов на панелях управления и интерфейсах приборов.. Дизайн также поддерживает высокую контрастность., широкотемпературное использование, низкое энергопотребление, защита от помех, несколько вариантов цвета, техническая документация, поддержка исходного кода, настройка, 1–3-дневная оценка образца, и быстрое планирование поставок партий.

Приложения

20Линейный символьный модуль X4 подходит для продуктов, которым требуется больше наглядной информации, чем стандартные ЖК-модули 16×2 или 20×2.. Он может отображать многошаговые меню., параметры машины, описания неисправностей, данные процесса, напоминания о сервисе, записи таймера, инструкции пользователя, и рабочее состояние в четырех четких строках. Общие области применения включают промышленные контроллеры., измерительные инструменты, панели автоматизации, медицинские устройства, бытовая техника, информационные терминалы, бытовая электроника, оборудование доступа, и доски для разработки своими руками. Его формат 20×4., IIC-соединение, ВА Отрицательный контраст, and larger viewing area make it practical for interface designs that need richer text output while keeping a simple character LCD structure.

вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 дней, чтобы клиенты могли протестировать и оценить производительность и совместимость модуля..

вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.

вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.

вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.

вопрос: Для чего используется этот экран?
А: Символьные ЖК-экраны широко используются в бытовой технике., промышленное управление, медицинские устройства, бытовая электроника, и DIY-проекты, подходит для отображения информации о состоянии, опции меню, и основные данные.

Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
