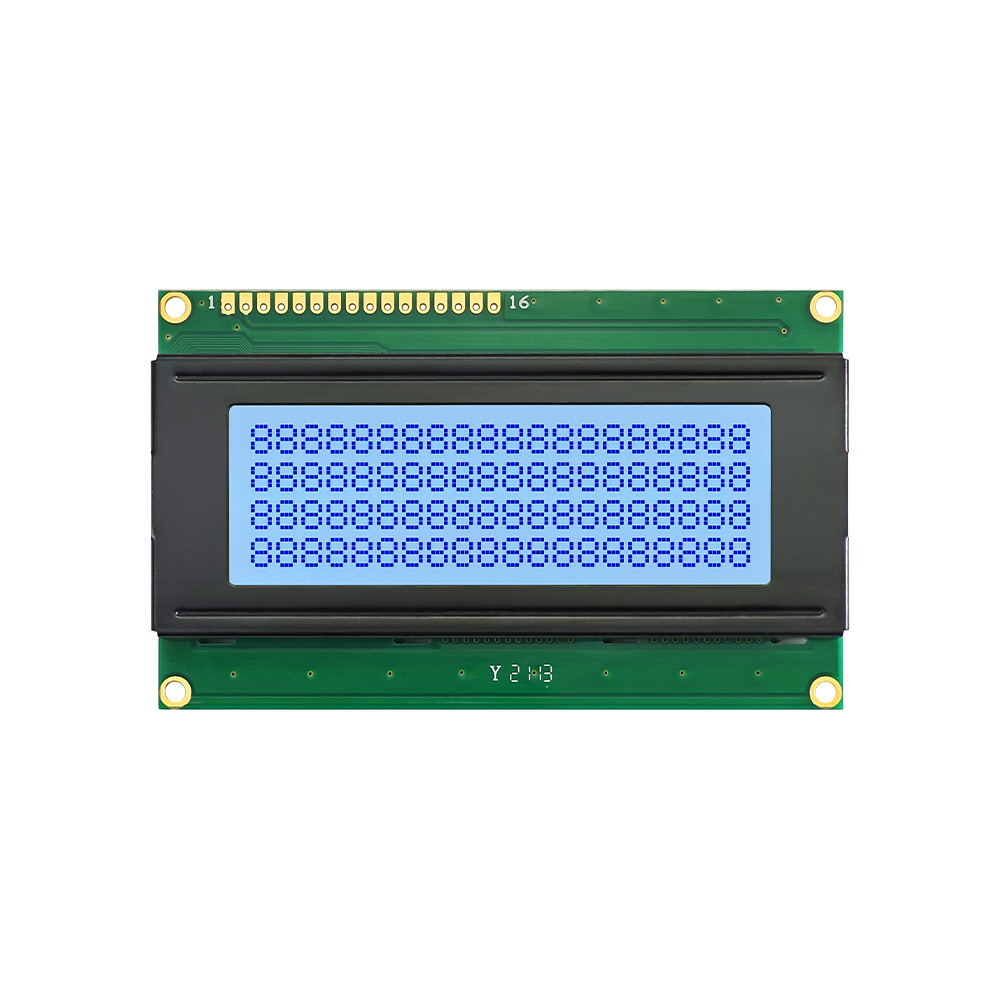

20X4 Символ ЖК -дисплей модуля отображения - SJXD2004A (STN -положительный)

20Модуль символьного ЖК-дисплея X4 предлагает четкую четырехстрочную текстовую область для компактных интерфейсов оборудования., показ меню, чтения, предупреждения, и руководство по эксплуатации без графического экрана. Позитивная панель STN, белая светодиодная подсветка, 16PIN-соединение, и привод 3,3 В/5 В поддерживают прямую интеграцию. Модуль 98,0x60,0 мм подходит для инструментов., контролеры, медицинские устройства, техника, коммуникационные продукты, Ардуино проекты, и системы «сделай сам», требующие надежного вывода символов для настройки, мониторинг, услуга, и ежедневное использование.

Параметры:

• Высокая контрастность, работа в широком диапазоне температур
• Низкое энергопотребление, высокая защита от помех
• Поддержка нескольких цветовых комбинаций
• Предоставить полный набор универсальной технической информации и исходного кода.
• Поддерживает настройку
• Поддерживает 1-3 дневные образцы
• Высокое качество и экономичность
• Самая быстрая доставка партии может быть достигнута в течение 15 дни

Ключевые характеристики

20Модуль символьного ЖК-дисплея X4 — это стандартный модуль буквенно-цифрового дисплея, предназначенный для оборудования, которому требуется четкая четырехстрочная информационная область на компактной панели.. Модель SJXD2004A поддерживает 20 символов в строке и 4 линии отображения, предоставление достаточного места для рабочих меню, измеренные значения, системные примечания, предупреждающие подсказки, и основные символы. Он имеет размер модуля 98,0×60,0×15,0 мм., 76.0×Зона обзора 25,2 мм, 3.3Напряжение привода В/5,0 В, Микросхема драйвера ST7066/AIP31066, 16PIN-интерфейс, белая светодиодная подсветка, STN Позитивный ЖК-тип, 06:00 направление просмотра, -20Рабочая температура от °C до +70 °C, и температура хранения от -30°C до +80°C..

Стандарты проектирования

20Модуль X4-символьного ЖК-дисплея предназначен для прямого подключения к контроллеру., stable character output, and easy use in electronic product design. The 16PIN interface provides a familiar parallel connection structure, helping engineers integrate the module into control boards, испытательное оборудование, and display panels without relying on a serial adapter. Its STN Positive display mode presents dark characters on a bright background, while the white LED backlight creates a clean and neutral viewing effect for modern equipment interfaces. Модуль также поддерживает высокую контрастность, работа в широком диапазоне температур, низкое энергопотребление, защита от помех, несколько цветовых комбинаций, техническая документация, поддержка исходного кода, настройка, 1–3-дневные образцы, экономичное качество, and batch delivery within fast project schedules.

Приложения

20X4 Character LCD Display Module is suitable for products that need more visible data than a basic two-line screen while keeping the structure simple and economical. It can display parameter pages, состояние оборудования, слои меню, коды ошибок, count values, service notices, user commands, and operating instructions in a four-line character layout. Typical uses include measuring instruments, панели управления, системы отображения информации, промышленное оборудование, медицинские устройства, бытовая техника, бытовая электроника, коммуникационные продукты, Ардуино проекты, и доски для разработки своими руками. Its 20×4 capacity, STN Положительная читаемость, белая подсветка, and 16PIN hardware connection make it useful for reliable text display in long-running device interfaces.

вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.

вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.

вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.

вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.

вопрос: Для чего используется этот экран?
А: Символьные ЖК-экраны широко используются в бытовой технике., промышленное управление, медицинские устройства, бытовая электроника, и DIY-проекты, подходит для отображения информации о состоянии, опции меню, и основные данные.

Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
