Основная информация

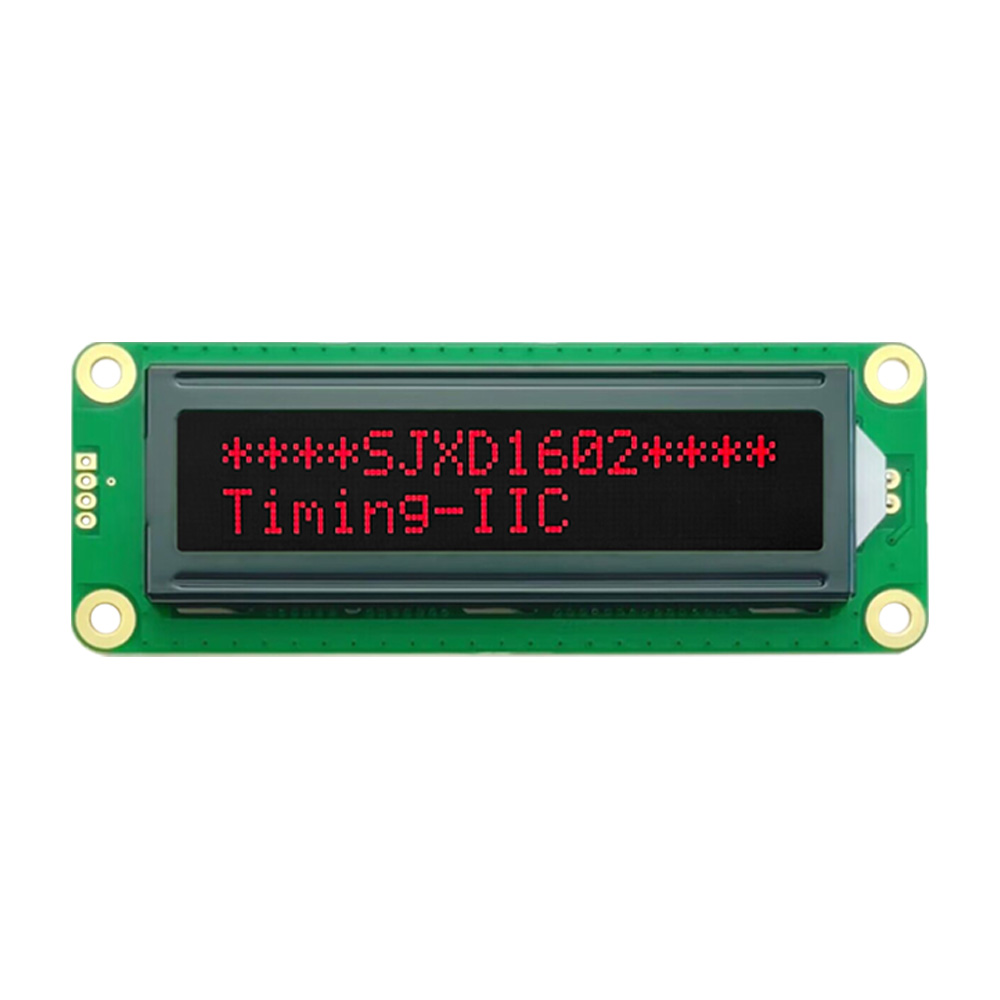

1602 LCD Display Module is a 16×2 character screen for products that need clear two-line information output. The SJXD1602A-I model supports 3.3V/5V drive voltage, Варианты контроллера ST7066/AIP31066, Конфигурация светодиодной подсветки, and standard character command control. It can show up to 32 персонажи, including values, метки меню, warning codes, timer data, счетчики, and operating states. This module is suitable for industrial meters, панели управления, медицинские устройства, техника, системы доступа, торговое оборудование, education kits, и встроенная электроника.
Параметры:
| Тип персонажа | 16×2 |
| Модель | SJXD1602A-1 |
| Размер модели | 87.0×32,0×13,0 мм |
| Размер ВА | 64.5×14,5 мм |
|
Напряжение привода
|
3.3В/5,0 В
|
|
ИС привода
|
АИП31068Л
|
|
Подсветка
|
белая светодиодная подсветка
|
|
Тип ЖК-дисплея
|
ДФСТН отрицательный
|
|
Интерфейс
|
16 двойные интерфейсы
|
| Рабочая температура |
-20°С - +70°С
|
|
Температура хранения
|
-30°С - +80°С |

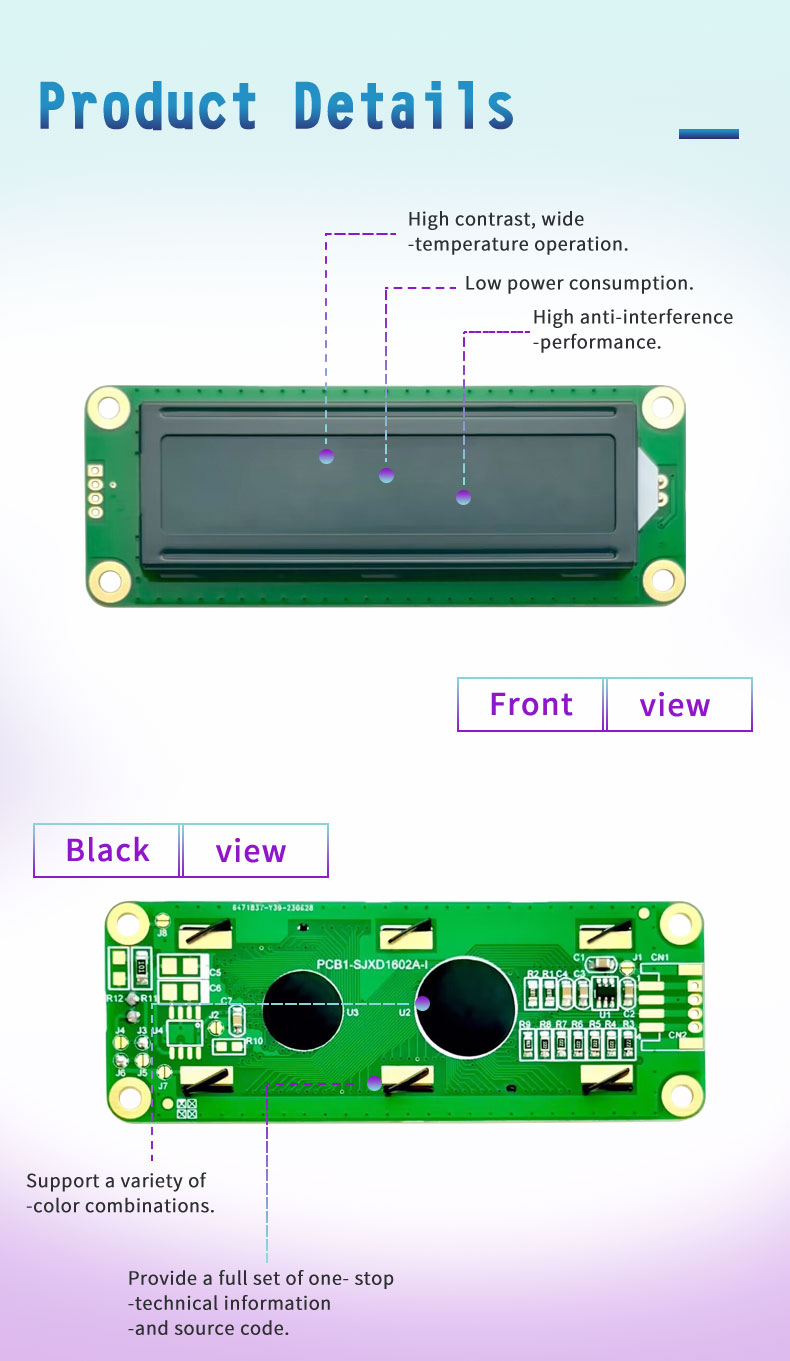

Особенность
- Высокая контрастность, работа в широком диапазоне температур
- Низкое энергопотребление, высокая защита от помех
- Поддержка нескольких цветовых комбинаций
- Предоставить полный набор универсальной технической информации и исходного кода.
- Поддерживает настройку
- Поддерживает 1-3 дневные образцы
- Высокое качество и экономичность
Ключевые характеристики
1602 LCD Display Module is a 16×2 character display solution for products that need clear two-line text, цифры, и символы. The SJXD1602A-I model is designed for compact panel installation and supports 3.3V/5.0V drive voltage, Варианты микросхем контроллера ST7066/AIP31066, Конфигурация светодиодной подсветки, and standard character command control. Its 16×2 format allows up to 32 characters for values, подсказки, метки меню, коды сигнализации, and operating states. The module is suitable for stable embedded display use in industrial, коммерческий, и бытовая электроника.
Стандарты проектирования
1602 LCD Display Module is developed for reliable readability, straightforward circuit control, and consistent character output in electronic equipment. The standard character LCD structure helps reduce programming complexity compared with graphic displays, while the controller-compatible command set supports efficient initialization, позиционирование курсора, and text writing. Its backlight improves visibility for equipment panels and indoor control interfaces. The module can also support low power operation, защита от помех, широкотемпературное использование, поддержка документации, поставка образцов, and customization for backlight color, направление просмотра, display mode, pin layout, и механическая конструкция.
Приложения
1602 LCD Display Module is suitable for devices that require practical two-line information display in limited space. It can show sensor readings, voltage values, timer data, mode names, меню настройки, предупреждающие сообщения, counter results, и статус устройства. Typical applications include industrial meters, панели управления, power monitors, медицинское оборудование, бытовая техника, системы доступа, торговые автоматы, лабораторные инструменты, образовательные наборы, Электроника своими руками, and embedded controller products. Its 16×2 layout provides more information capacity than single-line displays while keeping the module easy to integrate.

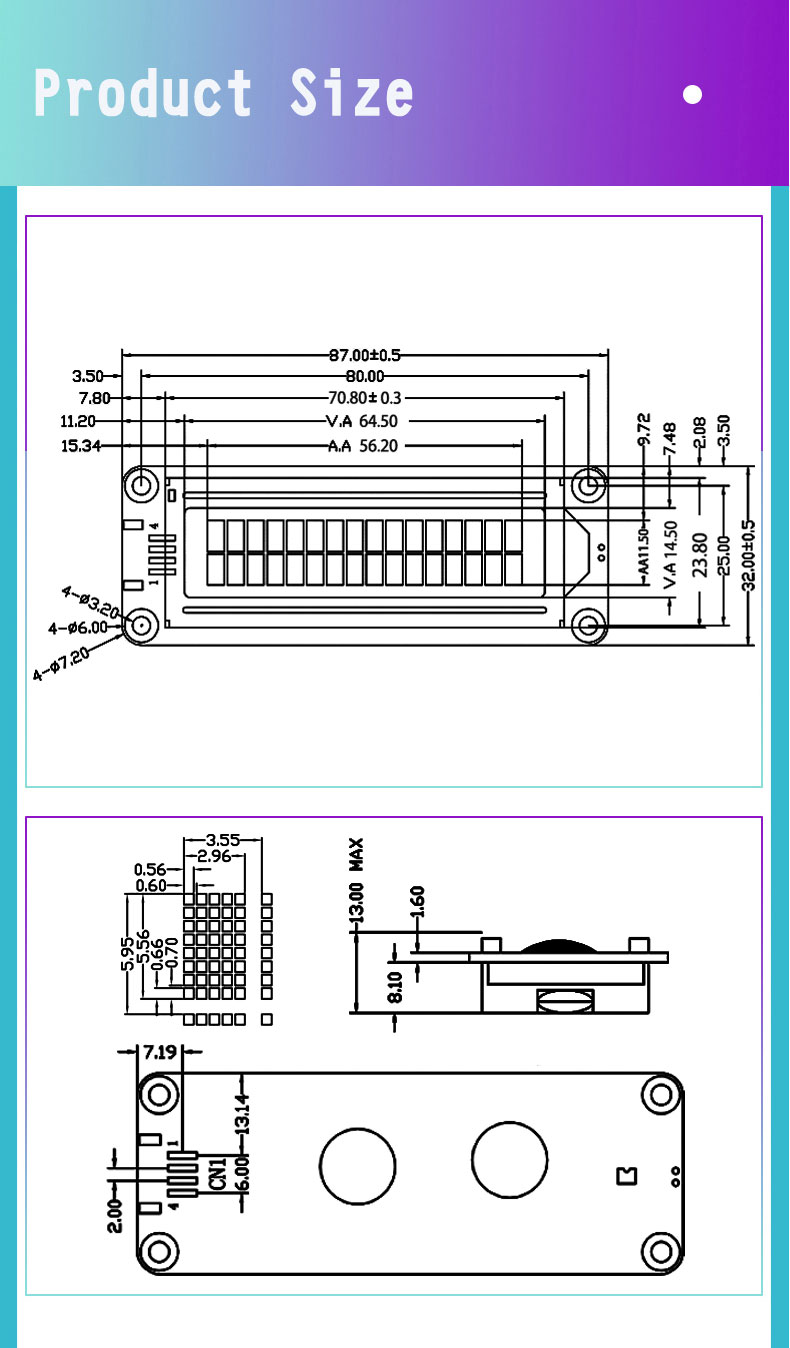

Размер продукта
Часто задаваемые вопросы
вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.
вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.
вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.
вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.
вопрос: Для чего используется этот экран?
А: Символьные ЖК-экраны широко используются в бытовой технике., промышленное управление, медицинские устройства, бытовая электроника, и DIY-проекты, подходит для отображения информации о состоянии, опции меню, и основные данные.
Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
