Основная информация

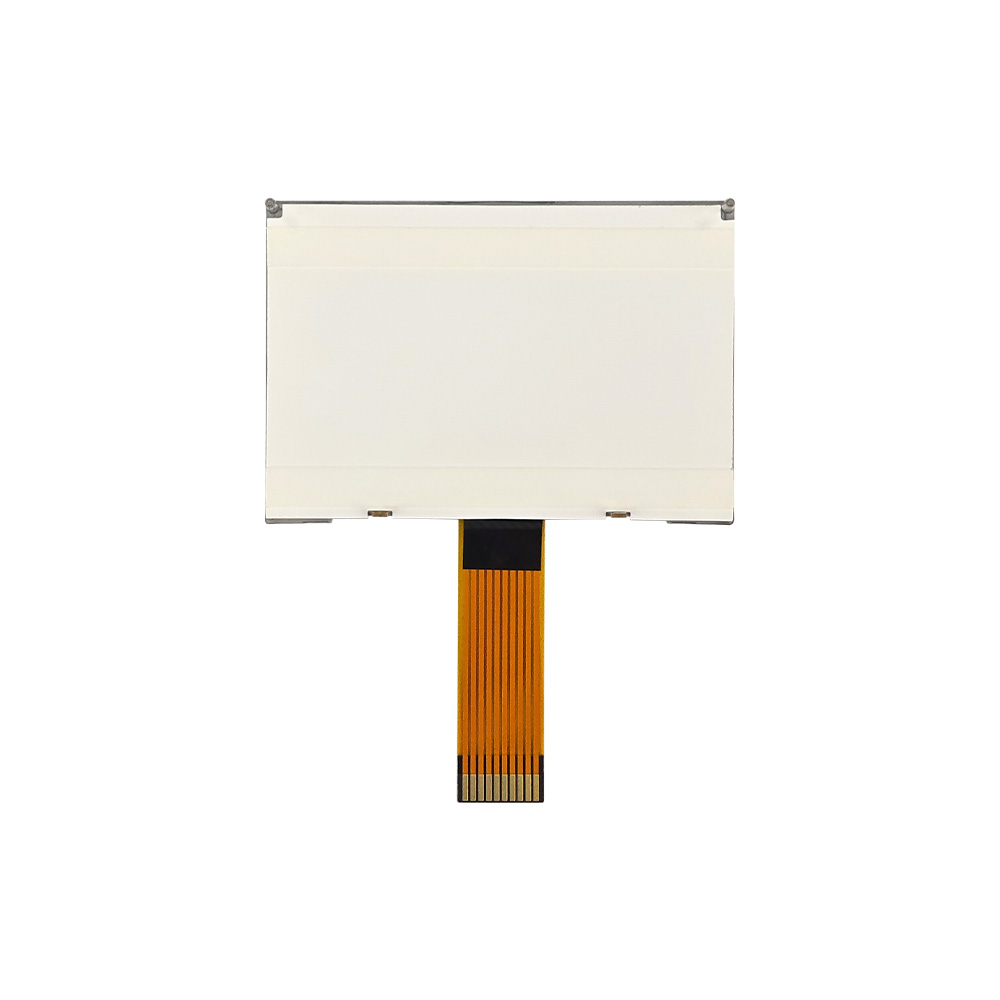

The 12864-1986 COG Graphic Customized LCD Display is a high-performance display module designed for versatile industrial and embedded applications. Использование чипа на стекле (COG) технология, микросхема драйвера монтируется непосредственно на стеклянную подложку, minimizing external components and optimizing space efficiency. This design ensures reliable electrical performance and reduces power consumption, making it ideal for battery-operated devices or compact electronic systems. The display offers crisp monochrome graphics, providing clear visualization for alphanumeric characters, символы, and simple icons. Its durability and energy efficiency make it suitable for long-term use in challenging environments.

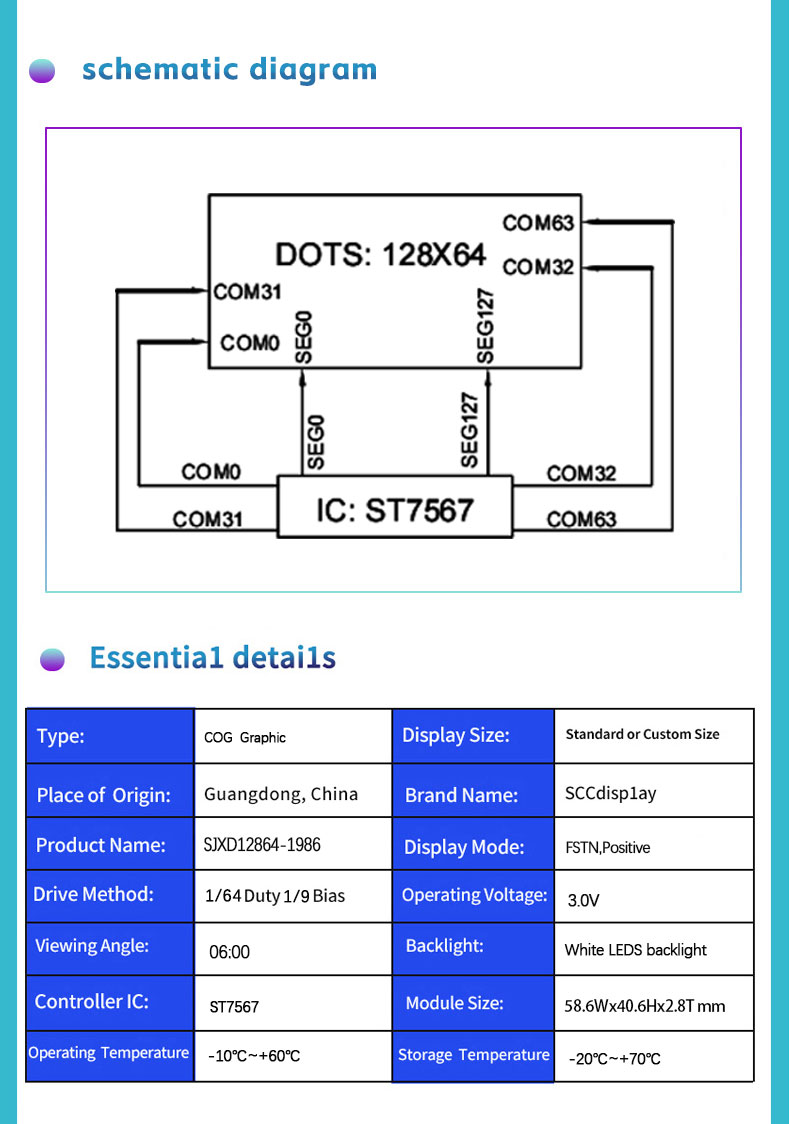

Параметры:
| Модель | SJXD12864-1986 |
| Размер модели | 58.6 х 40.6 х 2,8 мм |
| Размер поля зрения | 53.6 х 28,6 мм |
| Угол обзора | 12 час |
| Режим отображения | FSTN/ Трансмиссивный/Позитивный |
|
Метод привода
|
1/64 Долг 1/9 Предвзятость, Воп= 8,0 В, ВДД= 3,0 В |
|
Подсветка
|
3ПК Белый светодиод,Если = 45 мА & Вф=3,0+0,2В |
|
Вершина
|
-10°С~+60°С,
|
|
Тст
|
-20'С~+70°С.
|
| Разъем | ЦОГ+ФПК |
|
Соответствует RoHS
|
Да |
| ИС привода | СТ7567(или другой совместимый ЖК-дисплей) |

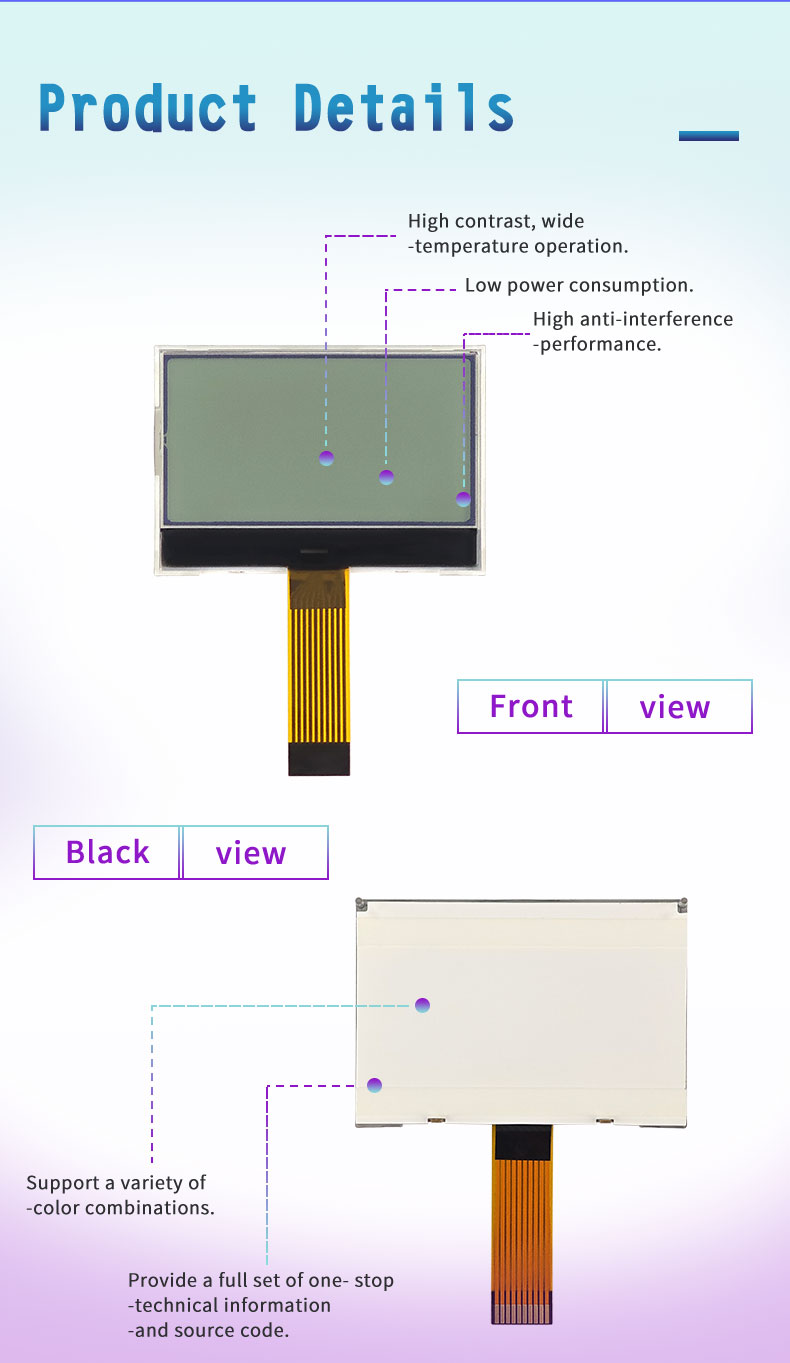

Особенность
- Высокая контрастность, работа в широком диапазоне температур
- Низкое энергопотребление, высокая защита от помех
- Поддержка нескольких цветовых комбинаций
- Предоставить полный набор универсальной технической информации и исходного кода.
- Поддерживает настройку
- Поддерживает 1-3 дневные образцы
- Высокое качество и экономичность
Ключевые характеристики
The Customized LCD Display features a 128×64 dot matrix resolution, enabling precise graphical representation and flexible content layouts. It supports customizable dimensions and segment arrangements, allowing developers to adapt the display according to project requirements. Работа при низком напряжении, the module consumes minimal power without compromising contrast or clarity. The display provides high contrast, широкие углы обзора, and stable refresh performance, ensuring smooth operation and legibility under various lighting conditions. Its COG architecture enhances the compact form factor, simplifying integration into embedded systems with limited space.
Особенности конструкции
This display module is designed for flexibility and reliability. The COG structure reduces the number of connecting wires and external components, simplifying circuit design and improving mechanical stability. It supports graphical customization, allowing developers to create tailored user interfaces, символы, and layouts. The module is compatible with a variety of microcontrollers and embedded platforms, ensuring smooth communication and precise control over the display output. Its robust construction guarantees stable performance over prolonged use, making it ideal for both industrial and commercial applications.
Приложения
The 12864-1986 Customized LCD Display is widely used in industrial control panels, медицинское оборудование, автомобильные приборные панели, портативные устройства, измерительные инструменты, и умная домашняя электроника. It is especially suited for projects requiring custom screen sizes, high readability, и энергоэффективная работа. OEMs and product designers frequently choose this module for embedded applications where reliability and adaptability are critical.

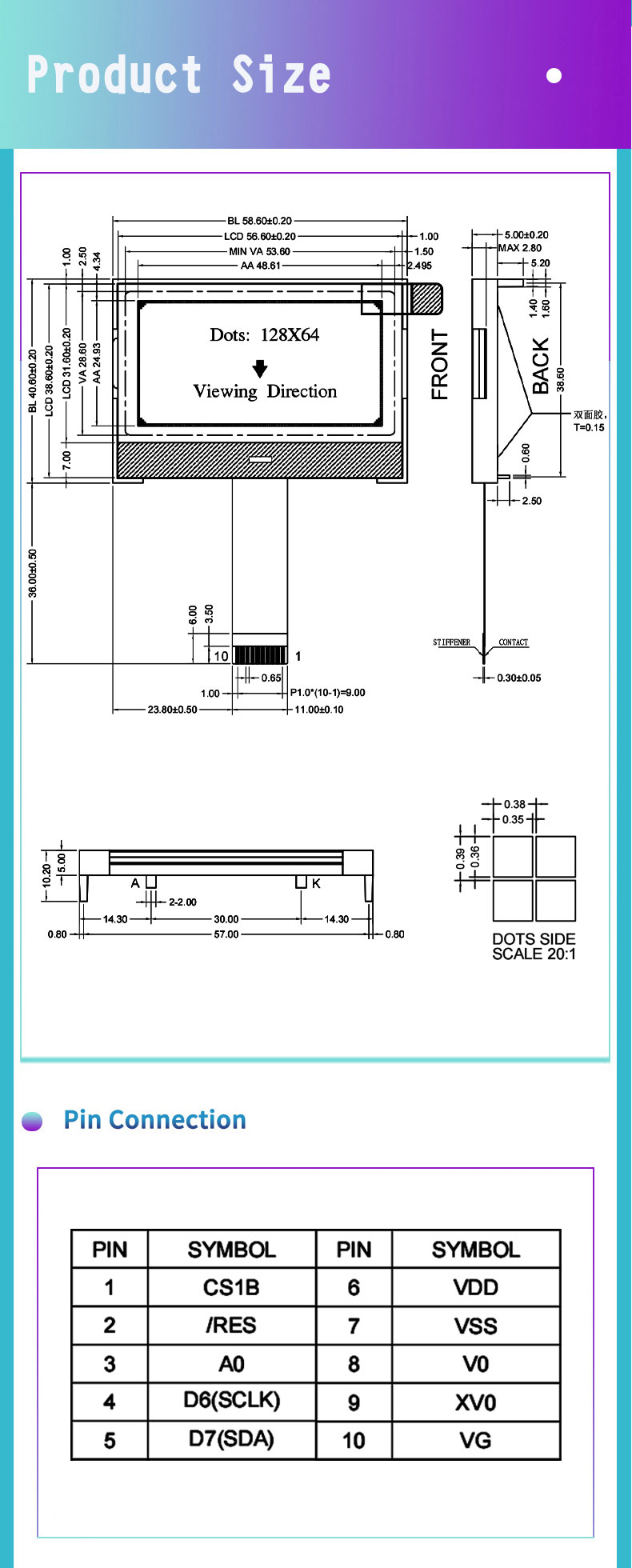

Размер продукта
Часто задаваемые вопросы
вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.
вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.
вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.
вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.
вопрос: Как обеспечивается экономическая эффективность?
А: Модуль спроектирован с оптимизированным производством и контролем затрат., стремясь обеспечить экономически эффективное решение при сохранении высокого качества и производительности.
Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
