Основная информация
122X32 Graphic Dot Matrix — это компактный монохромный дисплейный модуль, предназначенный для встроенной электроники, требующей четкого графического и буквенно-цифрового вывода.. Создан для промышленных и инструментальных сред, он обеспечивает стабильную производительность и надежную читаемость для представления данных в реальном времени.. Дисплей оптимизирован для приложений, где пространство ограничено, но четкость информации остается важной., что делает его пригодным для широкого спектра систем управления и мониторинга..

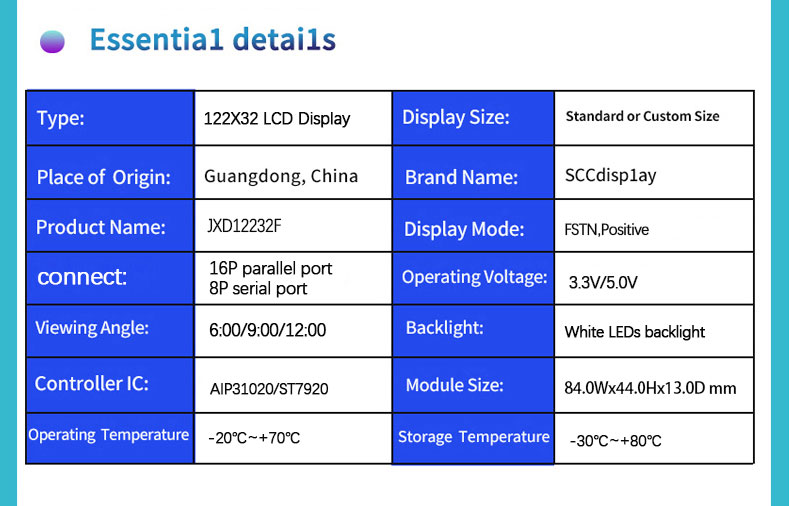

Параметры:
| Тип персонажа | 122х32 |
| Модель | JXD12232F |
| Размер модели | 84.0×44,0×13,0 мм |
| Размер ВА | 60.5×18,0 мм |
|
Напряжение привода
|
3.3В/5,0 В
|
|
ИС привода
|
СТ7920/АИП31020
|
|
Подсветка
|
Белая светодиодная подсветка
|
|
Тип ЖК-дисплея
|
ФСТН Позитивный
|
|
Интерфейс
|
16Параллельный порт P/последовательный порт 8P |
| Рабочая температура |
-20°С - +70°С
|
|
Температура хранения
|
-30°С - +80°С |
Особенность
- Высокая контрастность, работа в широком диапазоне температур
- Низкое энергопотребление, высокая защита от помех
- Поддержка нескольких цветовых комбинаций
- Предоставить полный набор универсальной технической информации и исходного кода.
- Поддерживает настройку
- Поддерживает 1-3 дневные образцы
- Высокое качество и экономичность
- Самая быстрая доставка партии может быть достигнута в течение 15 дни
Ключевые характеристики
Модуль имеет конфигурацию 122×32 пикселей, которая поддерживает гибкий графический рендеринг и отображение настраиваемых символов.. Он имеет высококонтрастную жидкокристаллическую структуру, обеспечивающую четкую видимость при различных условиях освещения.. Конструкция с низким энергопотреблением делает его идеальным для устройств с батарейным питанием или энергочувствительных устройств.. Совместимость со стандартными контроллерами обеспечивает простую интеграцию в системы на базе микроконтроллеров.. Интерфейс рассчитан на стабильную связь, обеспечение точной передачи данных и стабильной производительности обновления экрана. Угол обзора оптимизирован для обеспечения читаемости в нескольких направлениях., уменьшение искажений во время работы.
Стандарты проектирования
122X32 Graphic Dot Matrix изготовлен в соответствии со строгими стандартами промышленной надежности.. Конструкция включает в себя усиленные стеклянные подложки и точно выровненные жидкокристаллические слои для повышения долговечности и стабильности работы.. Он предназначен для защиты от электрических шумовых помех., обеспечение стабильной работы в сложных электронных средах. Термическая выносливость также учитывается., allowing the module to function reliably across extended temperature ranges without performance degradation. Long lifecycle design principles ensure consistent display quality over prolonged usage periods.
Приложения
This graphic dot matrix display is widely used in industrial control panels, измерительные приборы, медицинские устройства, и коммуникационное оборудование. It is particularly effective in embedded systems that require compact yet informative display solutions. Engineers utilize it in handheld testers, automation interfaces, and monitoring terminals where clear visual feedback is necessary. The 122X32 Graphic Dot Matrix also supports customization for specialized equipment, making it a versatile component for modern electronic design requirements.
Размер продукта
Часто задаваемые вопросы
вопрос: Предоставляете ли вы образцы?
А: Да, образцы обычно доступны в течение 1-3 days for customers to test and evaluate the module's performance and compatibility.
вопрос: Как настроить этот модуль ЖК-дисплея?
А: Модуль может быть настроен в соответствии с требованиями заказчика., включая контент отображения персонажей, цвет подсветки, конструкция корпуса, и другие параметры, для удовлетворения конкретных потребностей приложений.
вопрос: Для каких приложений подходит этот модуль?
А: Этот модуль подходит для приложений, требующих отображения символов и цифр крупного шрифта., например, метры, панели управления оборудованием, и системы отображения информации.
вопрос: Как качество этого модуля??
А: Этот модуль изготовлен с использованием высококачественных ЖК-панелей и электронных компонентов., спроектирован так, чтобы быть стабильным и надежным, обеспечение длительной стабильной работы и качественной работы дисплея.
вопрос: Для чего используется этот экран?
А: Символьные ЖК-экраны широко используются в бытовой технике., промышленное управление, медицинские устройства, бытовая электроника, и DIY-проекты, подходит для отображения информации о состоянии, опции меню, и основные данные.
Если вы хотите узнать больше или настроить ЖК-экран, вам нужно, пожалуйста, не стесняйтесь связаться с нами.
