基本情報

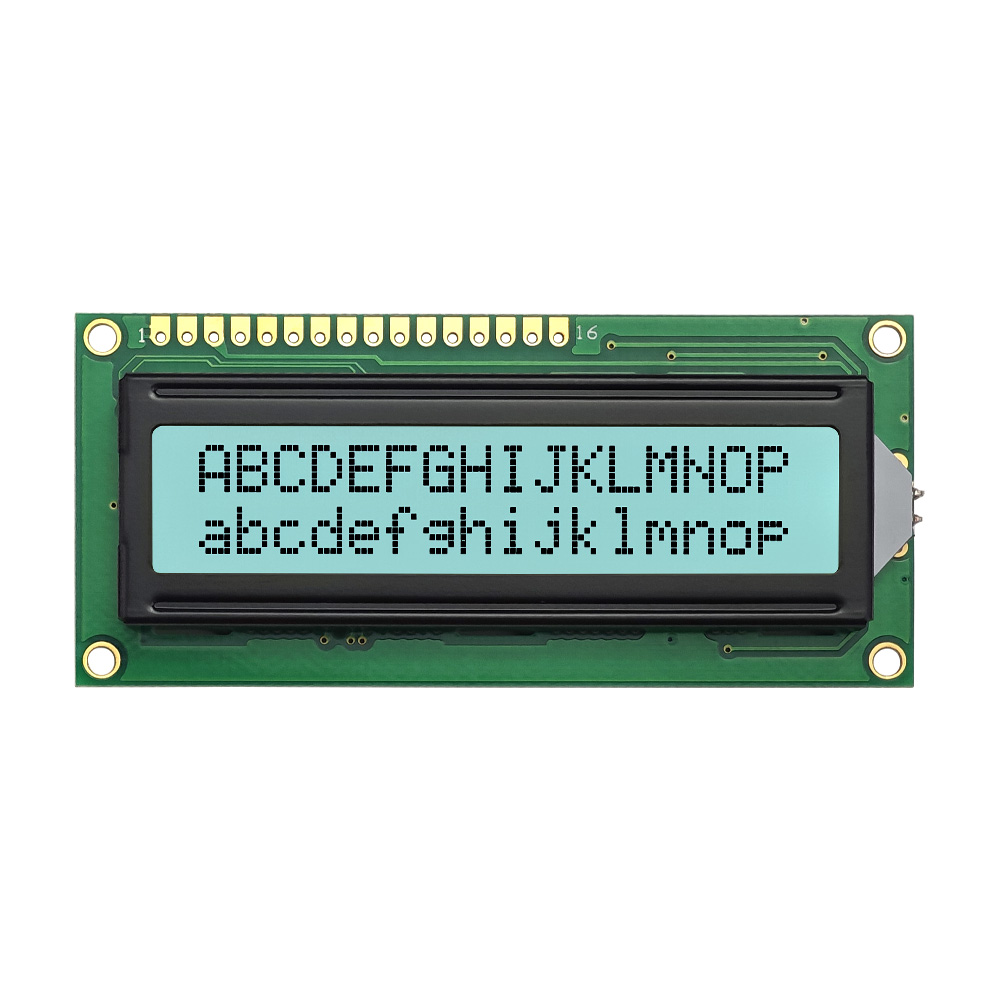

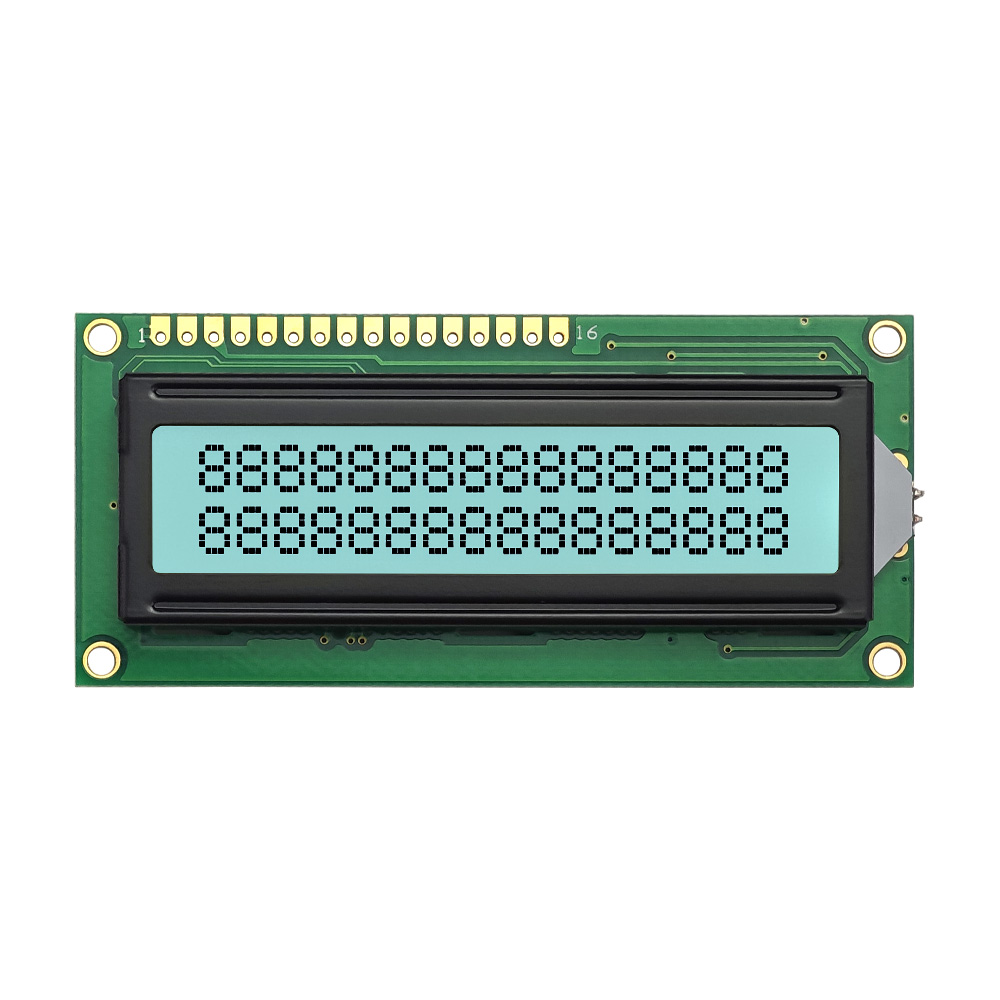

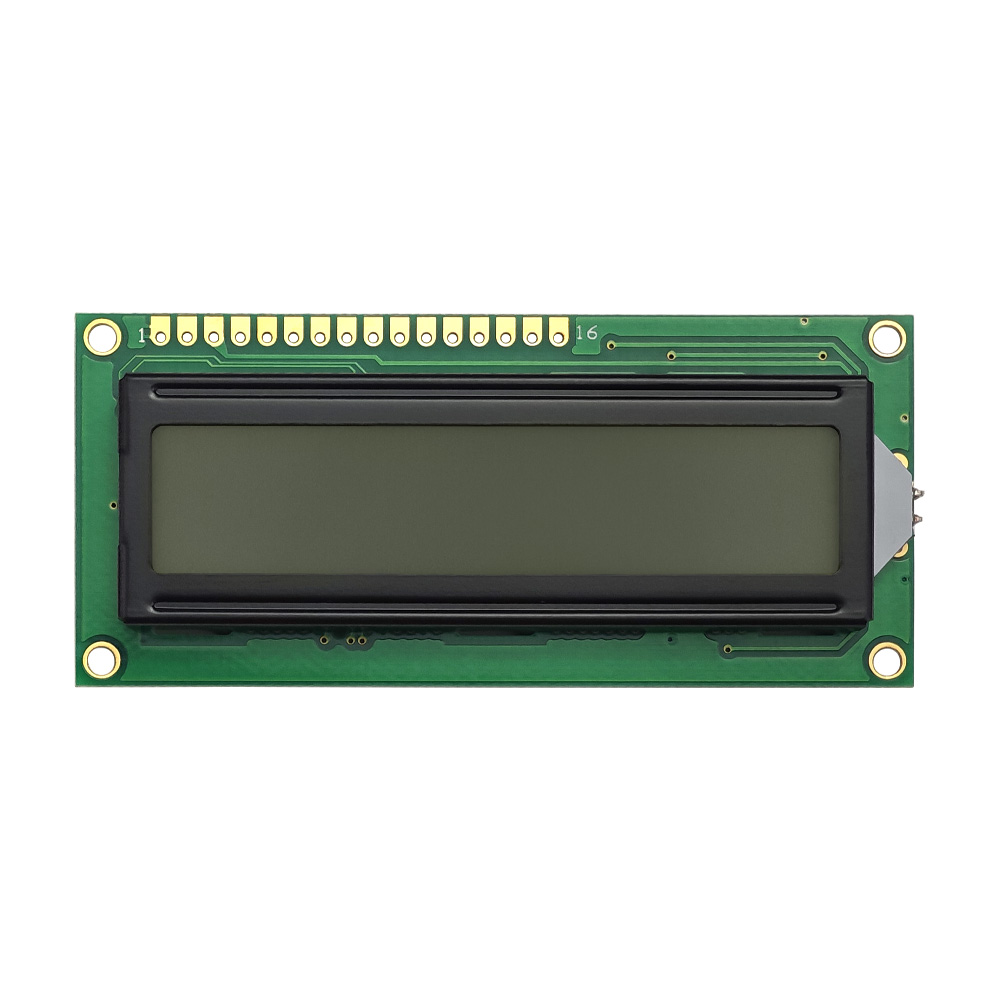

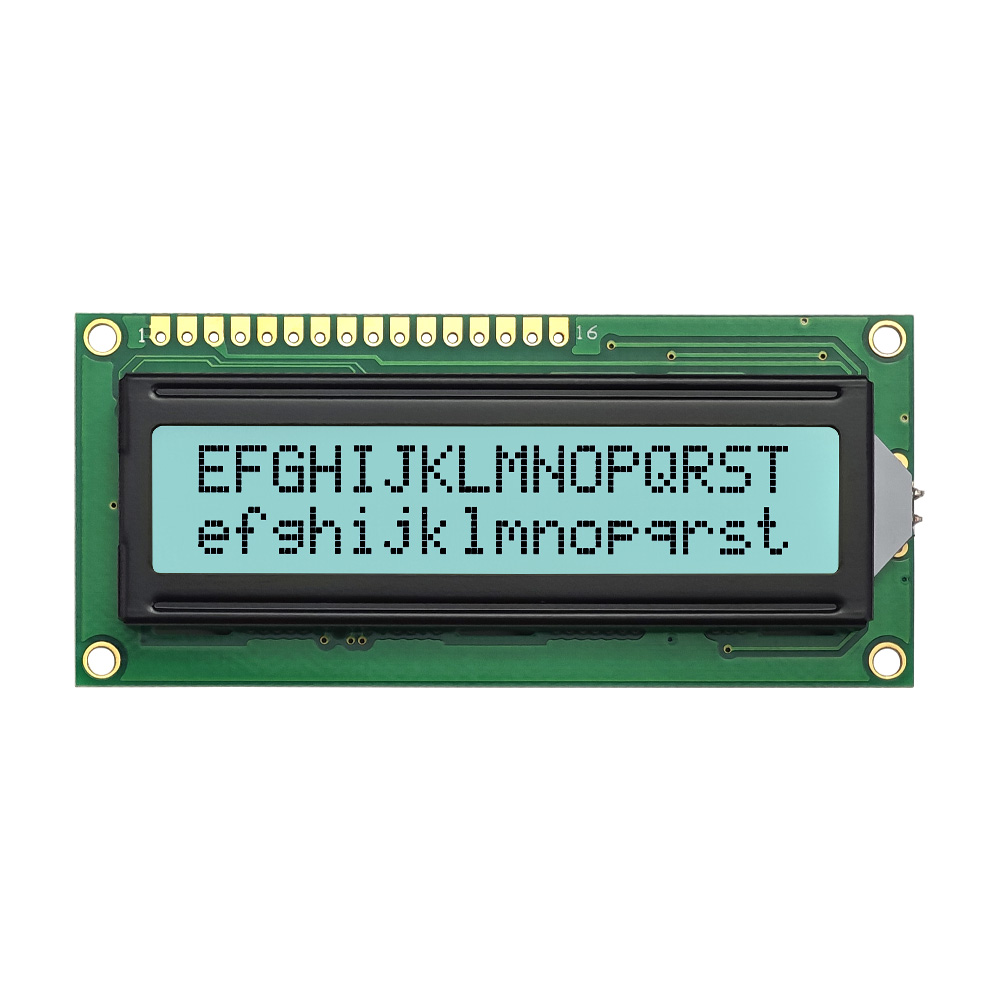

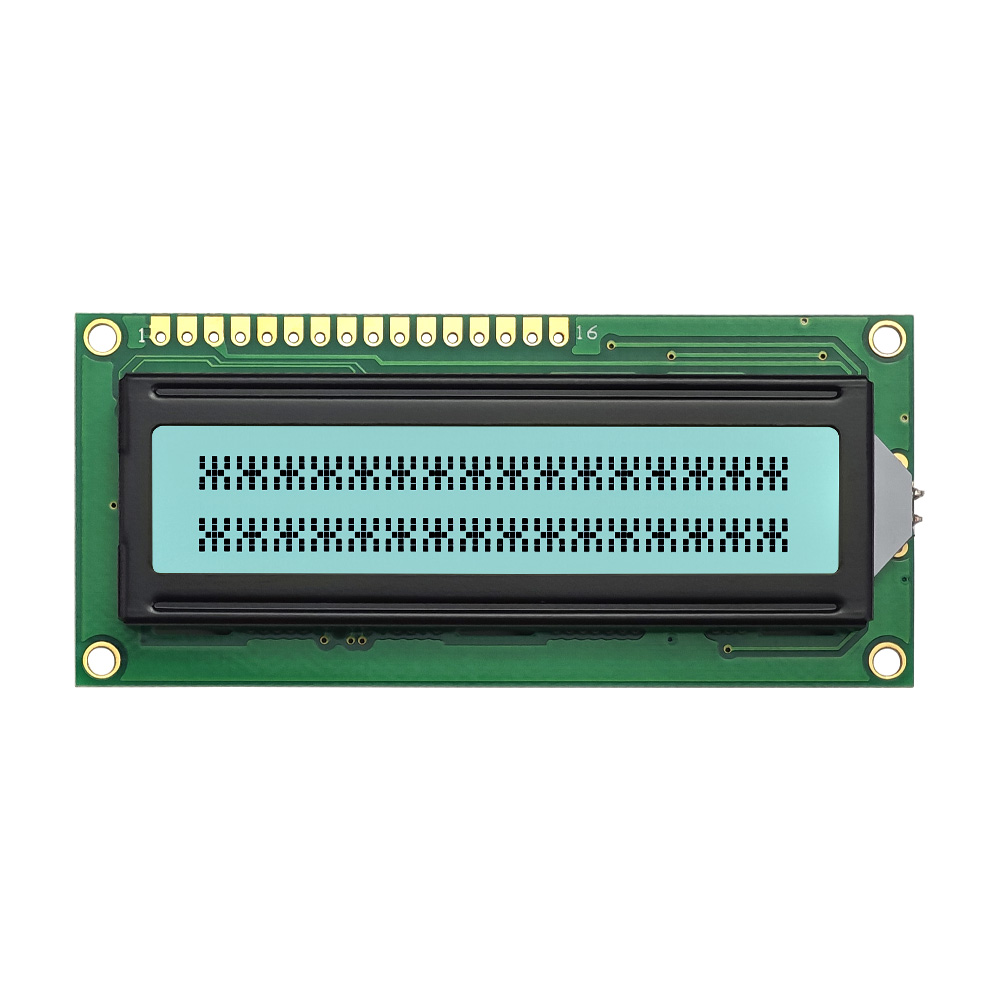

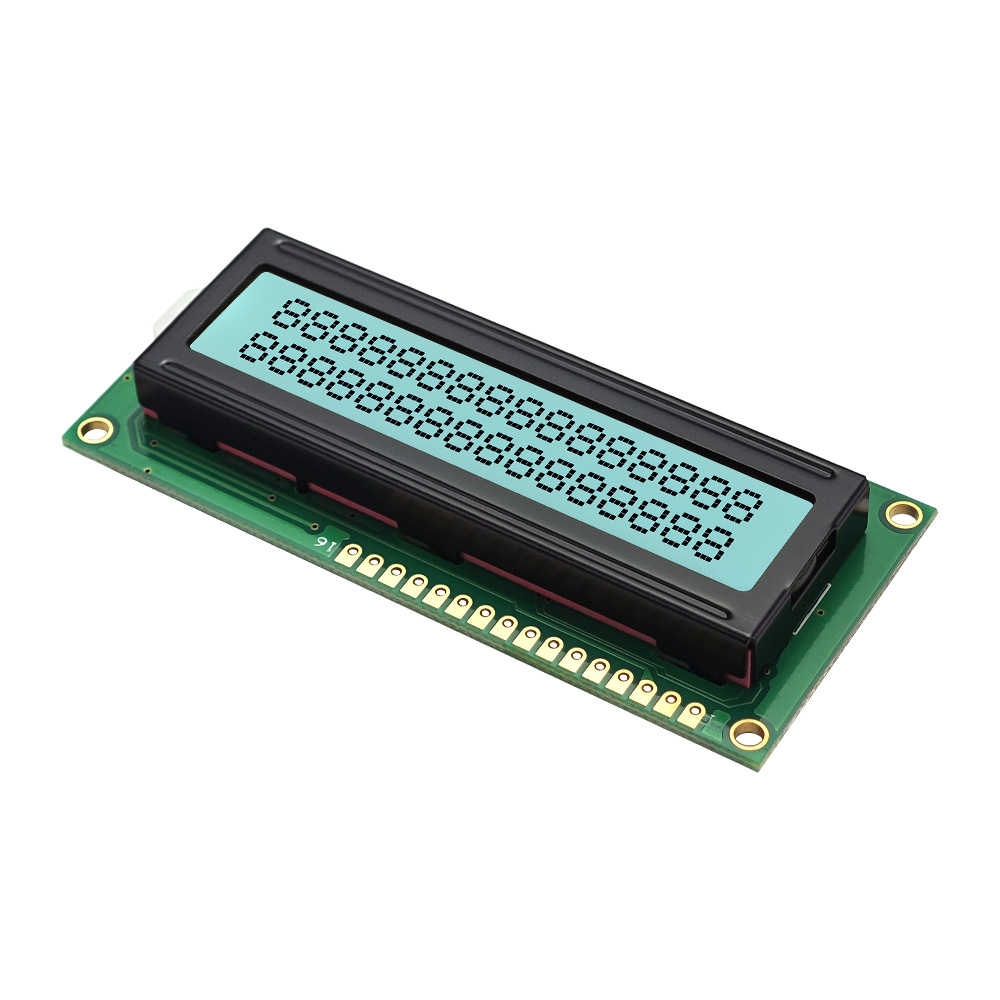

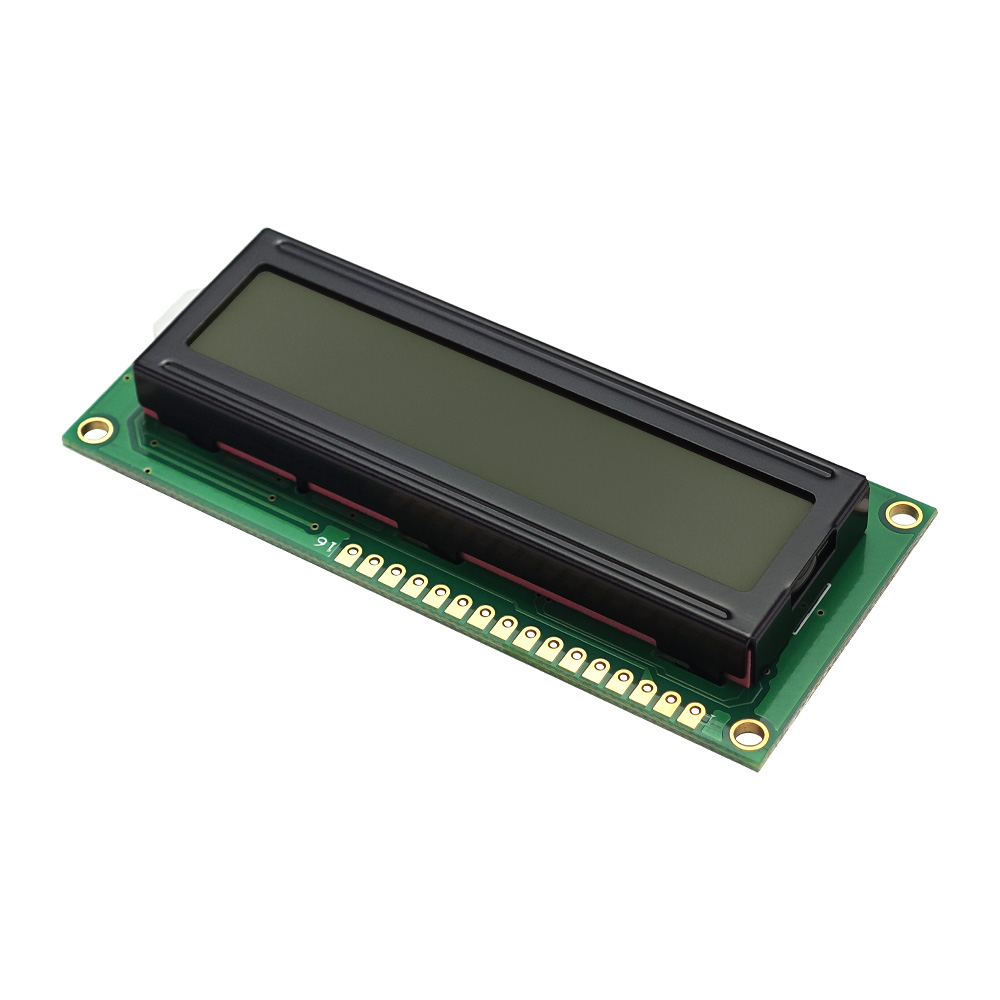

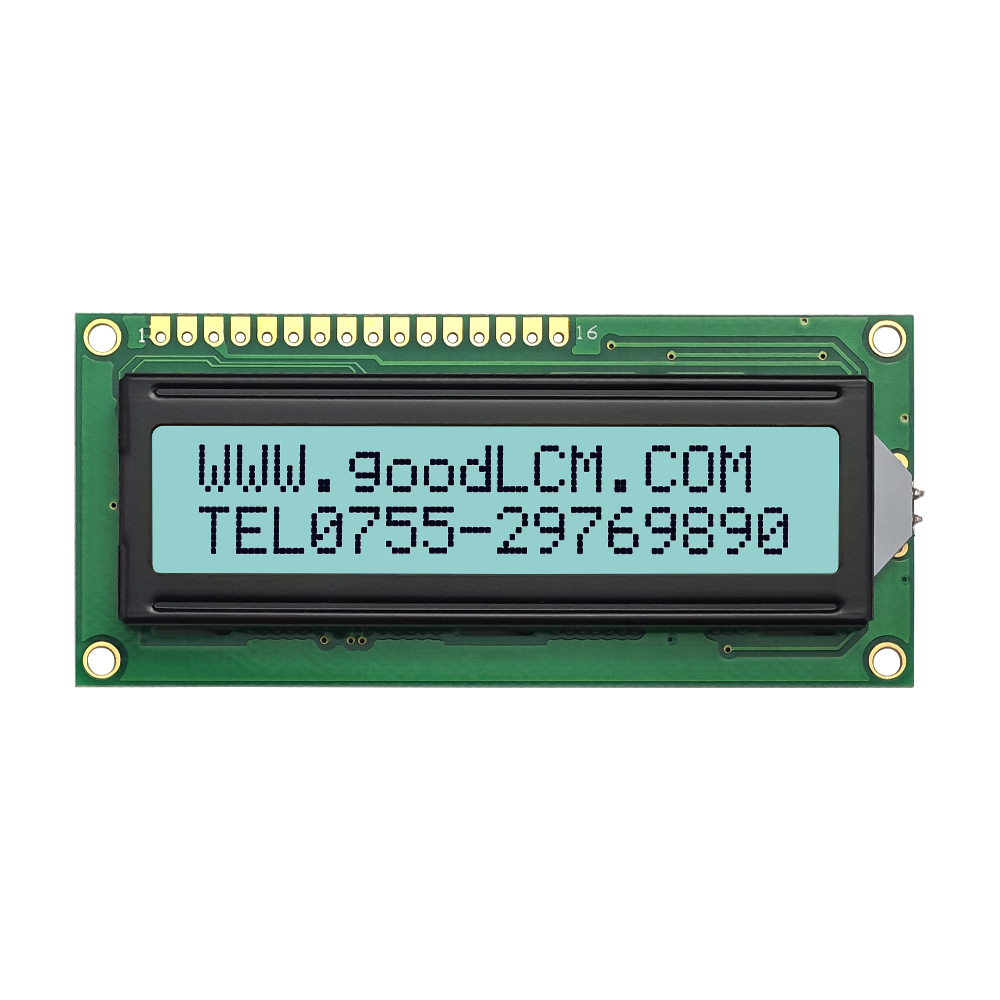

Monochrome LCD Display JXD1602A is a 16×2 character module for values, メニュー, シンボル, ラベル, 警告, およびデバイスのステータス. It uses FSTN positive technology to present clear dark text on a light background, supporting readable output in compact equipment panels. 3.3V/5.0Vドライブ互換性あり, LED backlight options, 低電力動作, 幅広い温度性能, カスタマイズの柔軟性, メートルに適合します, 産業機器, コントロールパネル, 家庭用電化製品, 医療用電子機器, 通信装置, および組み込み電子システム.
パラメータ:
| 文字の種類 | 16X2 |
| モデル | JXD1602A |
| モデルサイズ | 80.0×36.0×13.5MM |
| VAサイズ | 64.5×14.5MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
FSTN ポジティブ
|
|
インタフェース
|
16ピン |
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |
特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
- 最速のバッチ配信が可能 15 日
主な仕様
Monochrome LCD Display JXD1602A is a 16×2 character module designed for clear two-line text output, including numbers, シンボル, メニュー項目, 価値観, and short operating prompts. It uses FSTN positive display technology to improve character definition and readability in compact equipment panels. モジュールは3.3V/5.0Vの駆動電圧をサポートします, a standard character LCD controller, LED backlight options, and a practical viewing area for embedded systems, 楽器, and control devices.
設計基準
Monochrome LCD Display is built for stable character presentation, 低電力動作, and easy integration into electronic products. Its FSTN positive structure provides dark characters on a light background, helping users read data clearly during daily operation. The module supports wide-temperature performance, anti-interference capability, 技術文書, サンプルテスト, and customized options for backlight color, インターフェースの種類, 見る方向, and product structure. This makes it suitable for OEM designs that need dependable monochrome text output.
アプリケーション
Monochrome LCD Display is suitable for products that need simple, 読める, and cost-effective information display. 測定値を表示できます, 設定メニュー, デバイスのステータス, 警告コード, unit labels, and short instructions. 一般的なアプリケーションにはメーターが含まれます, 産業機器, コントロールパネル, 家庭用電化製品, 医療用電子機器, 通信装置, アクセス端末, 電力設備, 組み込みコントローラー, およびDIY開発プロジェクト. Its 16×2 format gives enough display capacity for essential information while keeping the product interface compact and practical.
製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
