基本情報
The Monochrome Graphic LCD Display JXD19264FC is a reliable and high-performance display module designed for embedded systems and industrial applications. Featuring a 192×64 pixel resolution, this display provides clear monochrome graphics and sharp text rendering, making it suitable for a wide range of electronic devices. Its stable performance and compact design allow easy integration into control panels, instrumentation equipment, and portable systems where space efficiency and readability are critical.

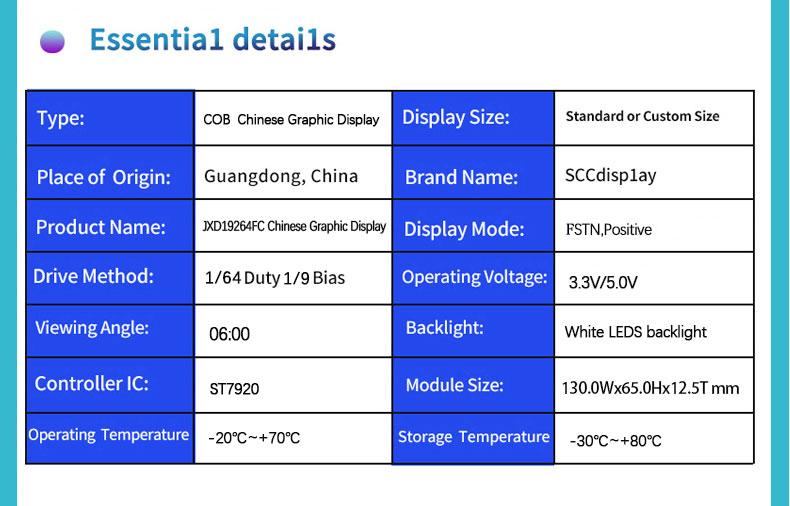

パラメータ:
| モデル | JXD19264FC |
| モデルサイズ | 130.0×65.0×12.5mm |
| 視野サイズ | 104.0×39.0mm |
| 表示モード | FSTN陽性 |
| 視野角 | 6 時 |
| トップ |
-20℃ - +70℃
|
|
テスト
|
-25℃ - +80℃ |
|
コネクタ
|
ST7920 |
|
バックライト
|
白色LEDバックライト |
|
駆動電圧
|
5.0Vまたは3.3V |

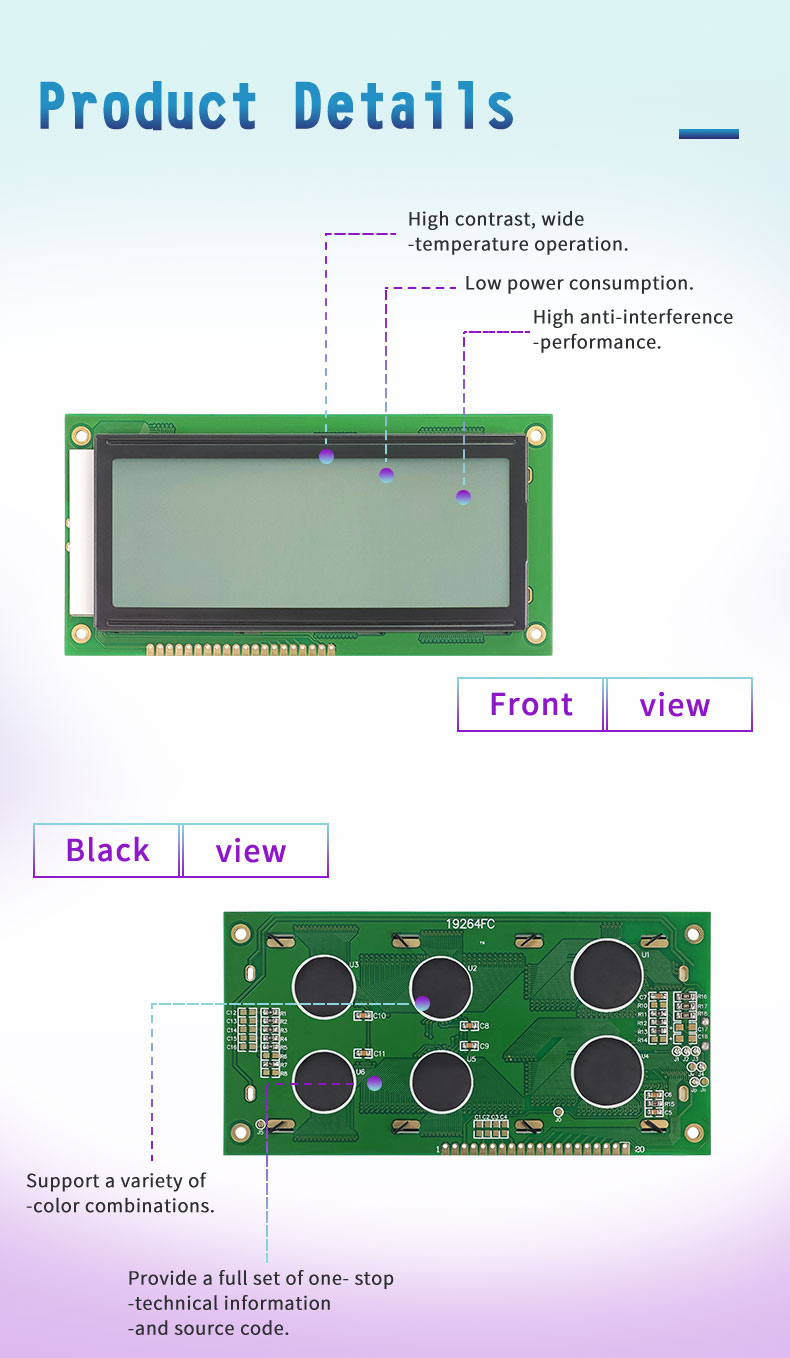

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
The Monochrome Graphic LCD Display offers a 192×64 dot matrix structure, enabling precise display of text, シンボル, シンプルなグラフィックと. It supports standard communication interfaces such as SPI and parallel data transfer, ensuring compatibility with a variety of microcontrollers including Arduino, STM32, and PIC series. The module operates at low voltage and consumes minimal power, making it ideal for energy-efficient applications. High contrast and wide viewing angles ensure consistent visibility under different lighting conditions, while fast response time supports smooth updates of dynamic content.
デザインの特徴
This LCD module is engineered for durability and ease of integration. The JXD19264FC incorporates an integrated driver IC that reduces external component requirements and simplifies circuit design. Its robust PCB structure ensures stable operation even in demanding industrial environments. The backlight system enhances readability in low-light conditions, while the compact form factor allows flexible installation in space-limited devices. Developers can easily implement graphical interfaces, menus, and status indicators using widely available software libraries, reducing development time and complexity.
アプリケーション
The Monochrome Graphic LCD Display is widely used in industrial control systems, 医療機器, 測定器, laboratory devices, and embedded electronics projects. It is particularly suitable for applications requiring clear data visualization, reliable performance, 低消費電力. Engineers and designers prefer this module for both prototyping and mass production due to its stability and ease of integration.

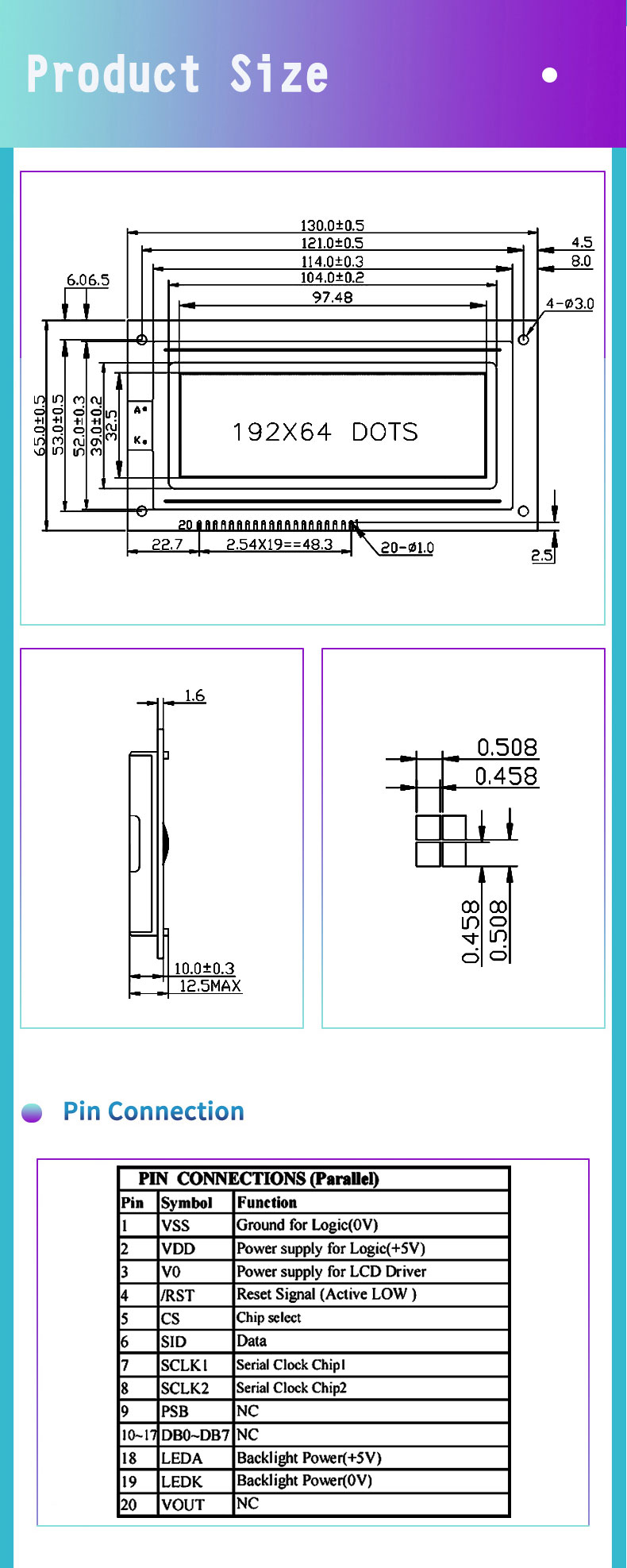

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: 費用対効果はどのように確保されるのか?
あ: モジュールは合理化された生産とコスト管理を考慮して設計されています, 高品質とパフォーマンスを維持しながら、コスト効率の高いソリューションを提供することを目指しています.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
