基本情報

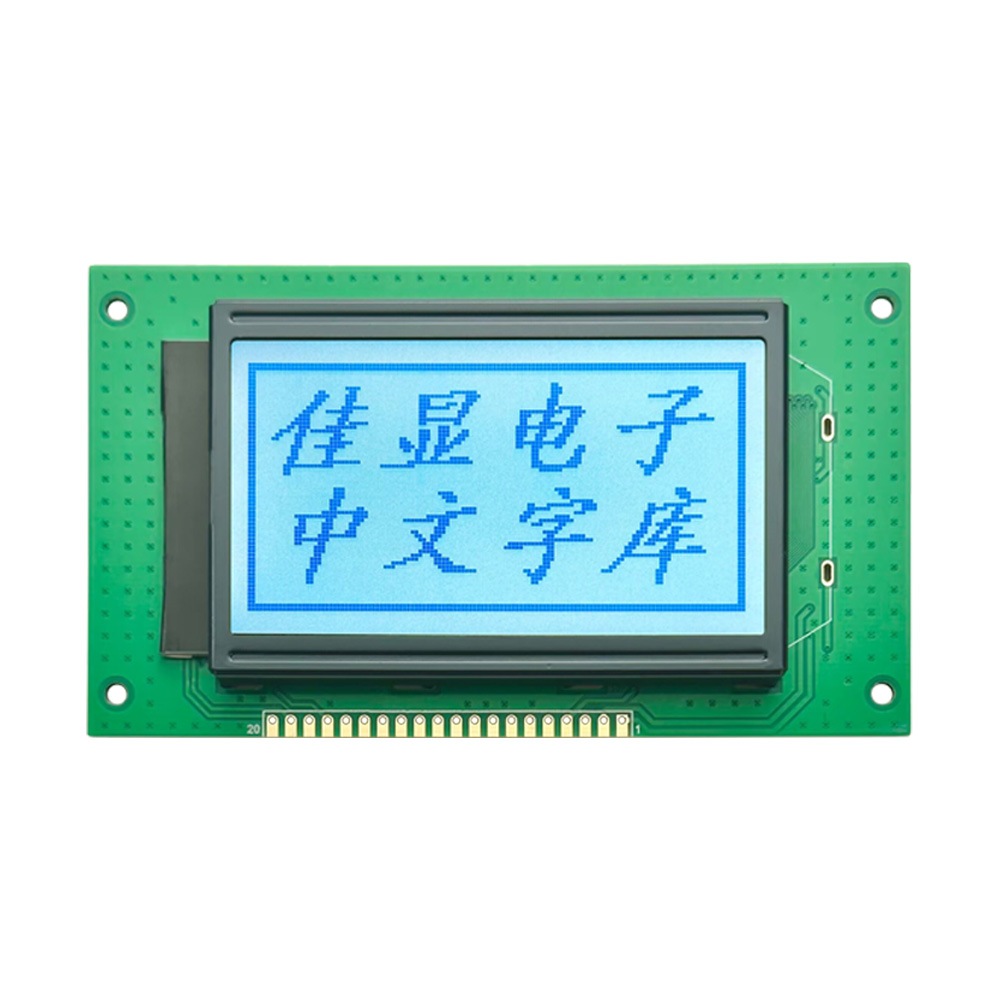

The Monochrome 128x64 LCD Display SJXD12864F-6 is a reliable graphical display module designed for embedded systems, 産業機器, and electronic control interfaces. 128×64ピクセルの解像度, it provides clear and stable monochrome output suitable for displaying text, アイコン, そして基本的なグラフィックス. Its compact design and efficient performance make it ideal for applications where space is limited but visual clarity is essential. The module ensures long-term stability, 低消費電力, and consistent readability in various operating environments.

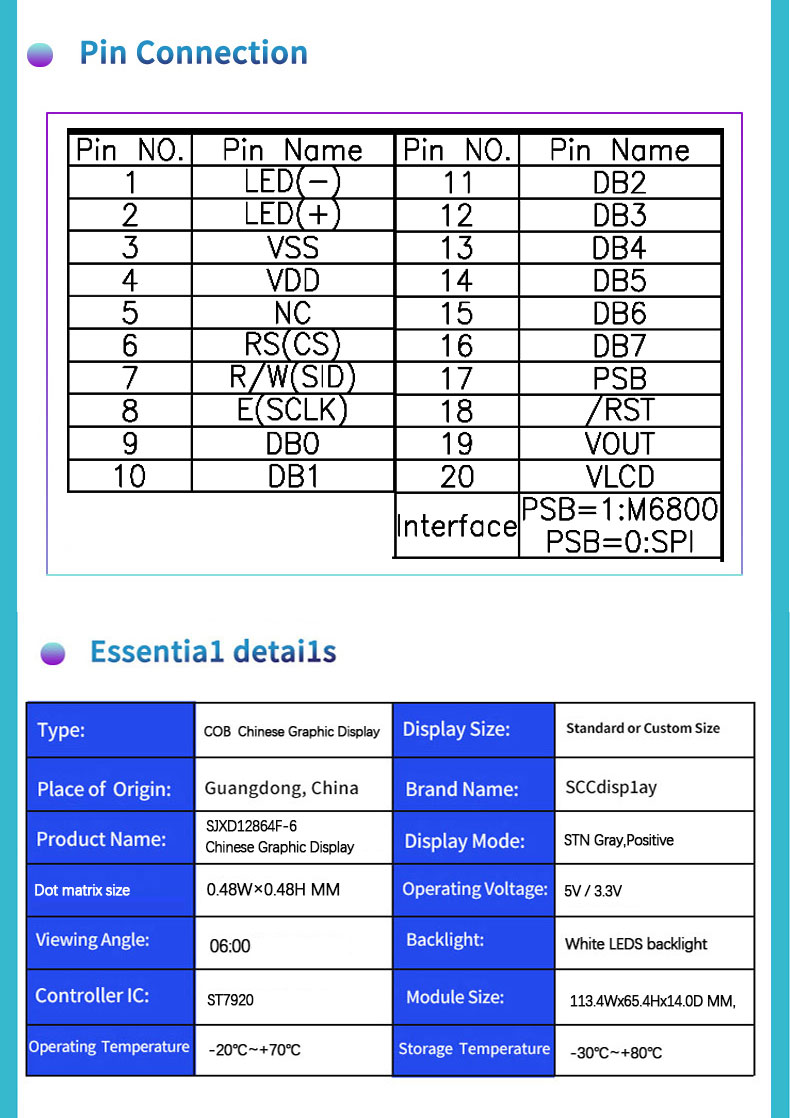

パラメータ:
| モデル | SJXD12864F-6 |
| モデルサイズ | 113.4×65.4×13.0 mm |
| 視野サイズ | 72.0×40.0mm |
| 表示モード | STN陽性 |
| 視野角 | 6 時 |
| 動作温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |
|
ドライブIC
|
ST7920 |
|
バックライト
|
白色LEDバックライト |
|
駆動電圧
|
5.0Vまたは3.3V |

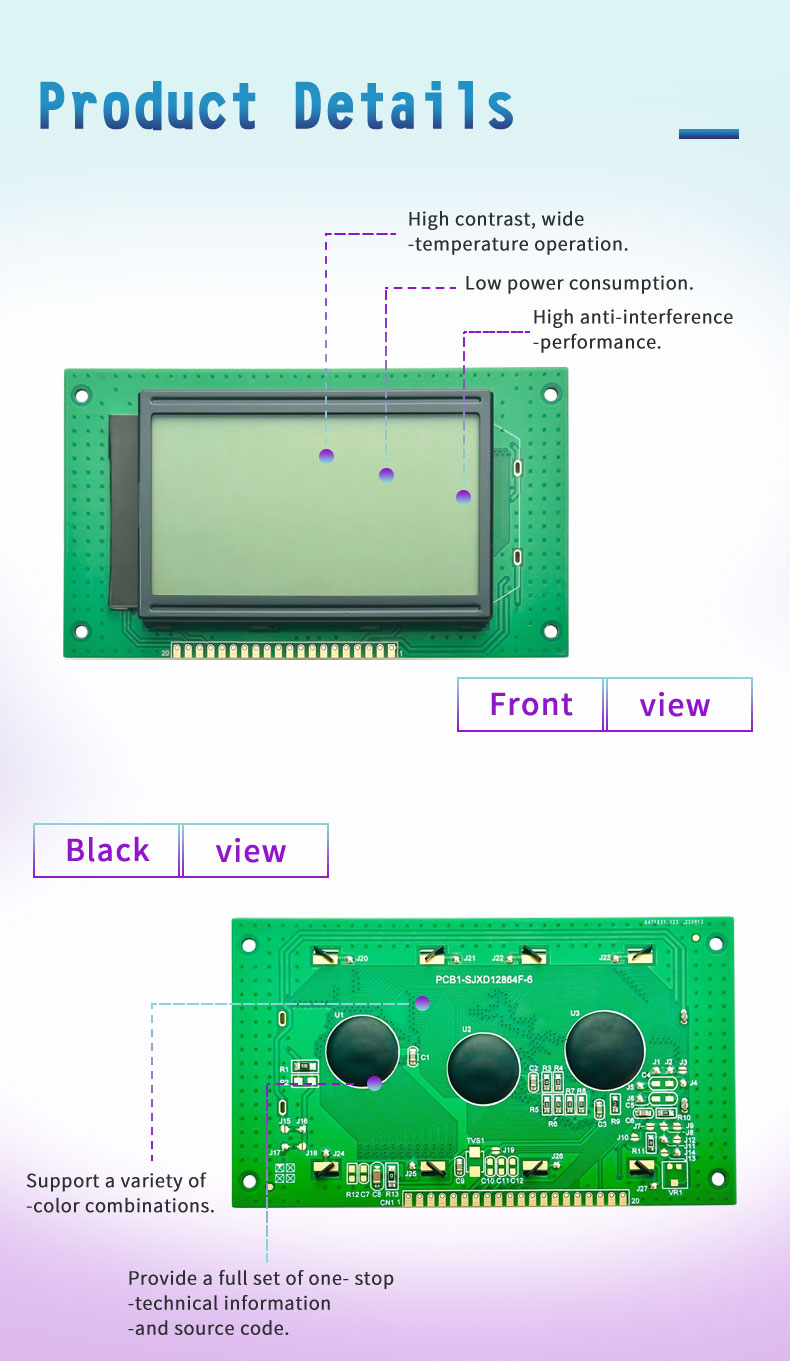

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
The Monochrome 128x64 LCD Display features a high-contrast 128×64 dot matrix structure, enabling precise visual representation of data. It supports standard communication interfaces such as SPI and parallel connections, ensuring easy integration with microcontrollers like Arduino, STM32, PICシリーズ. The display operates at low voltage and is optimized for energy efficiency, バッテリ駆動システムに適したものとなる. Its fast response time and wide viewing angles provide stable visibility even in dynamic or changing lighting conditions.
設計基準
This LCD module is manufactured under strict industrial-grade quality standards to ensure durability and reliable performance. The integrated driver IC simplifies circuit design by reducing the need for external components, システム全体の効率を向上させる. The robust PCB construction ensures stable operation in continuous-use environments, while the uniform backlighting system enhances readability in both bright and low-light conditions. 開発者はユーザーインターフェイスを簡単に実装できます, メニュー, and data visualization screens using widely available software libraries, reducing development time and improving design flexibility.
アプリケーション
The Monochrome 128x64 LCD Display is widely used in industrial automation systems, 医療機器, 実験器具, 通信機器, スマートホームコントローラー, および組み込み電子プロジェクト. It is particularly suitable for applications requiring low power consumption, 安定したパフォーマンス, 明確なデータの視覚化. Engineers and developers often choose this module for both prototyping and mass production due to its reliability and ease of integration.

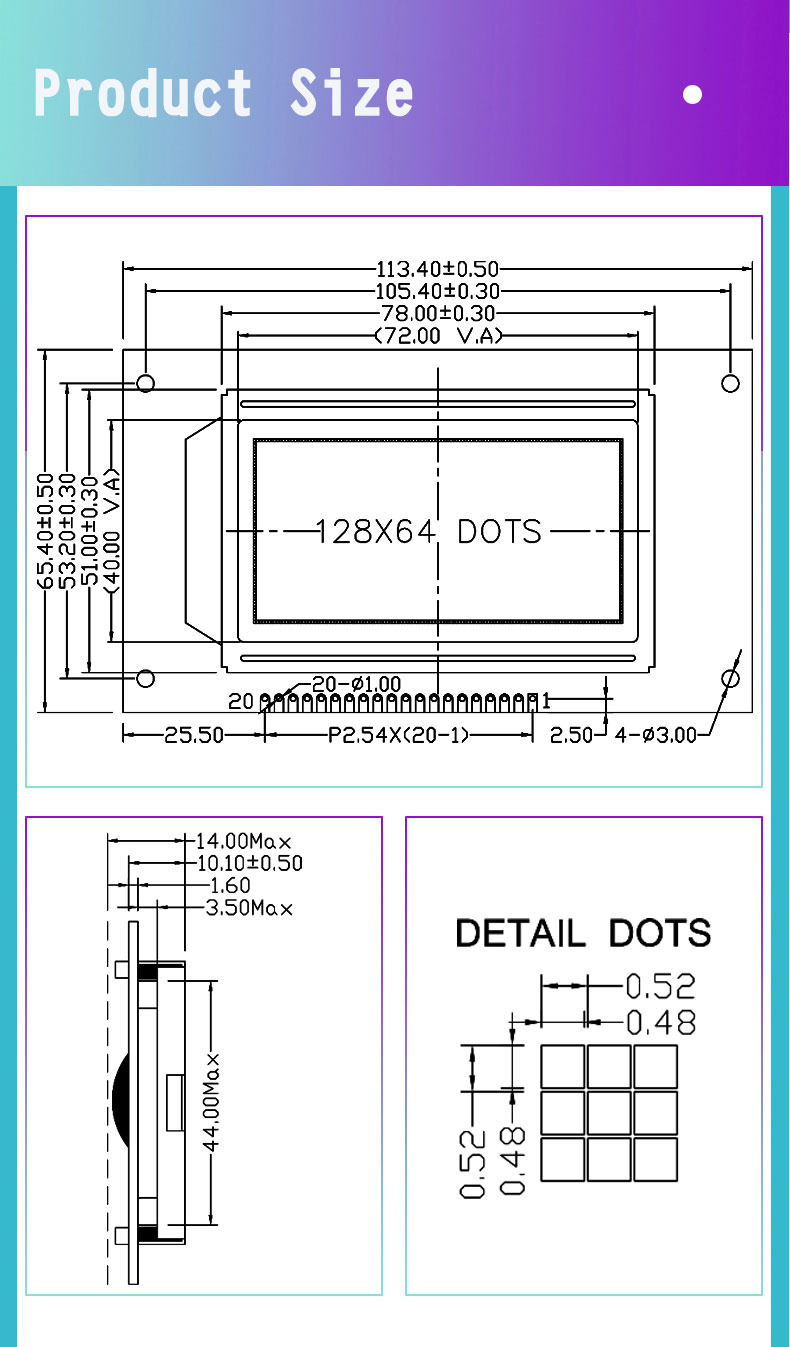

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: 費用対効果はどのように確保されるのか?
あ: モジュールは合理化された生産とコスト管理を考慮して設計されています, 高品質とパフォーマンスを維持しながら、コスト効率の高いソリューションを提供することを目指しています.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
