基本情報

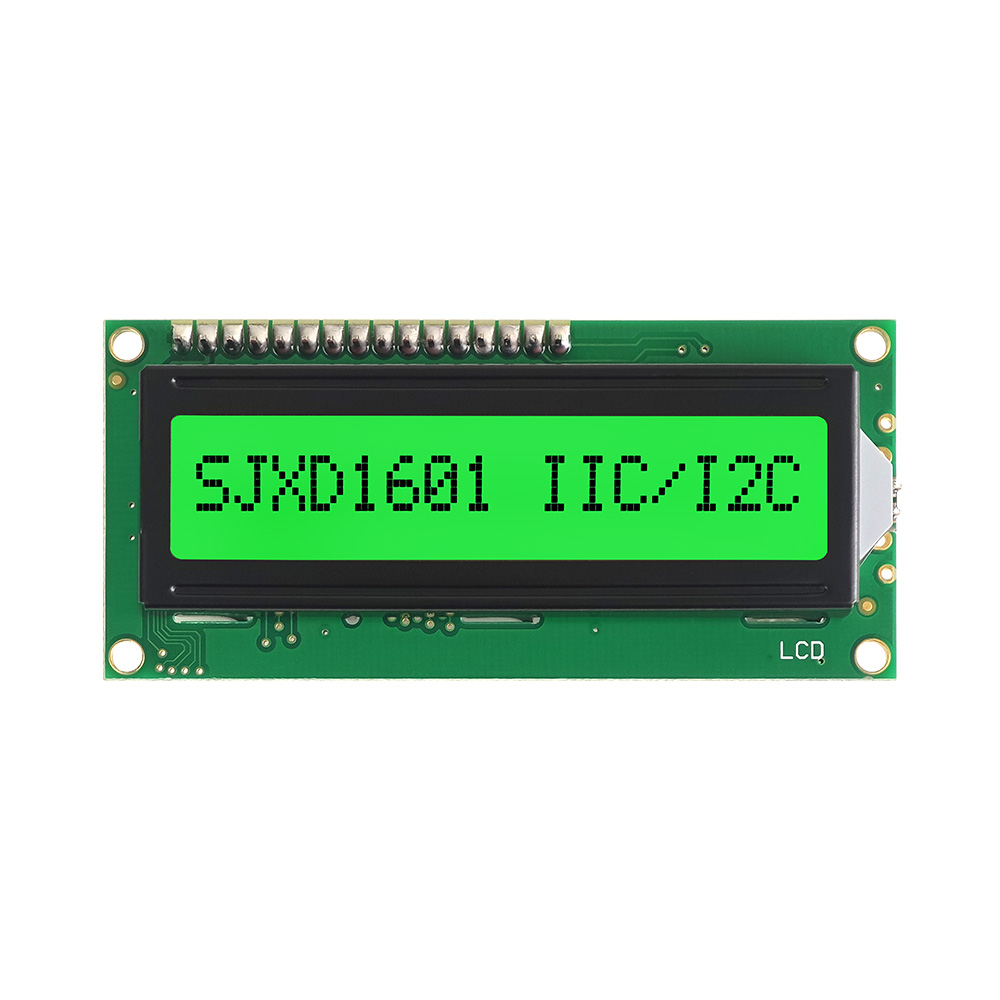

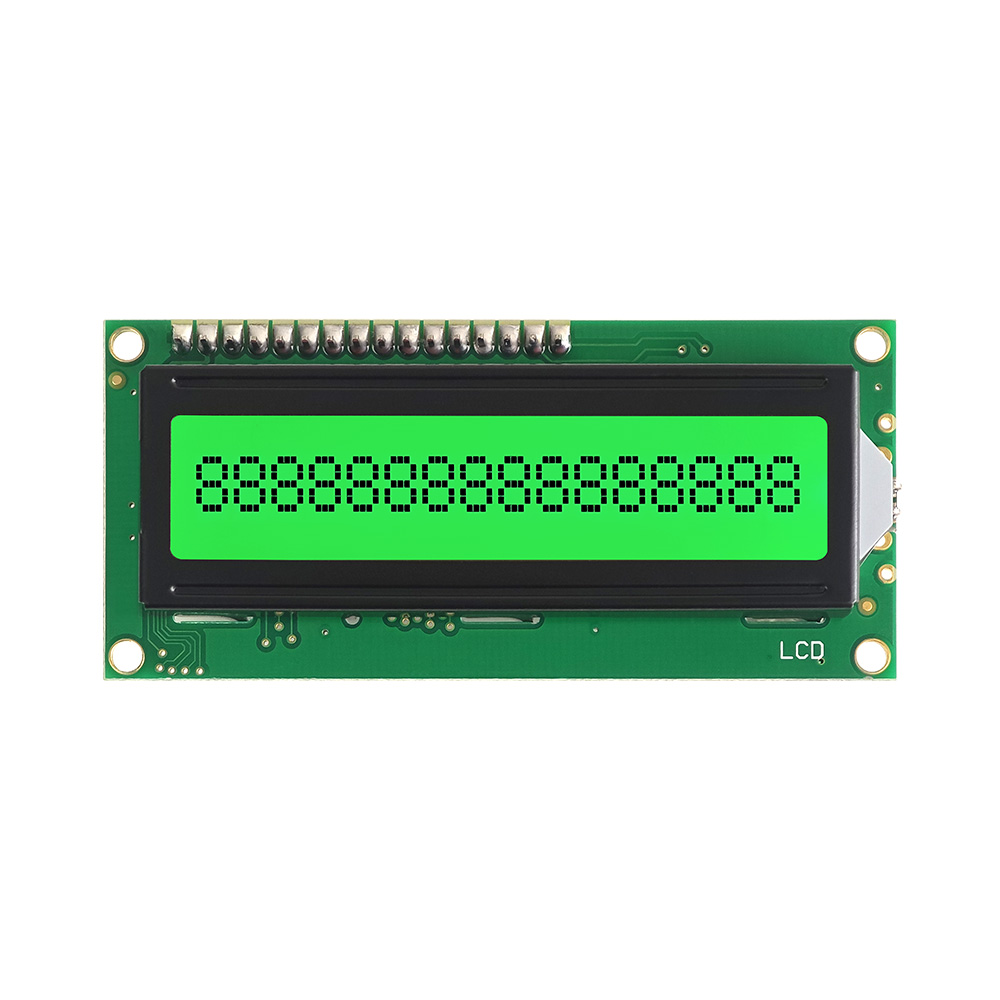

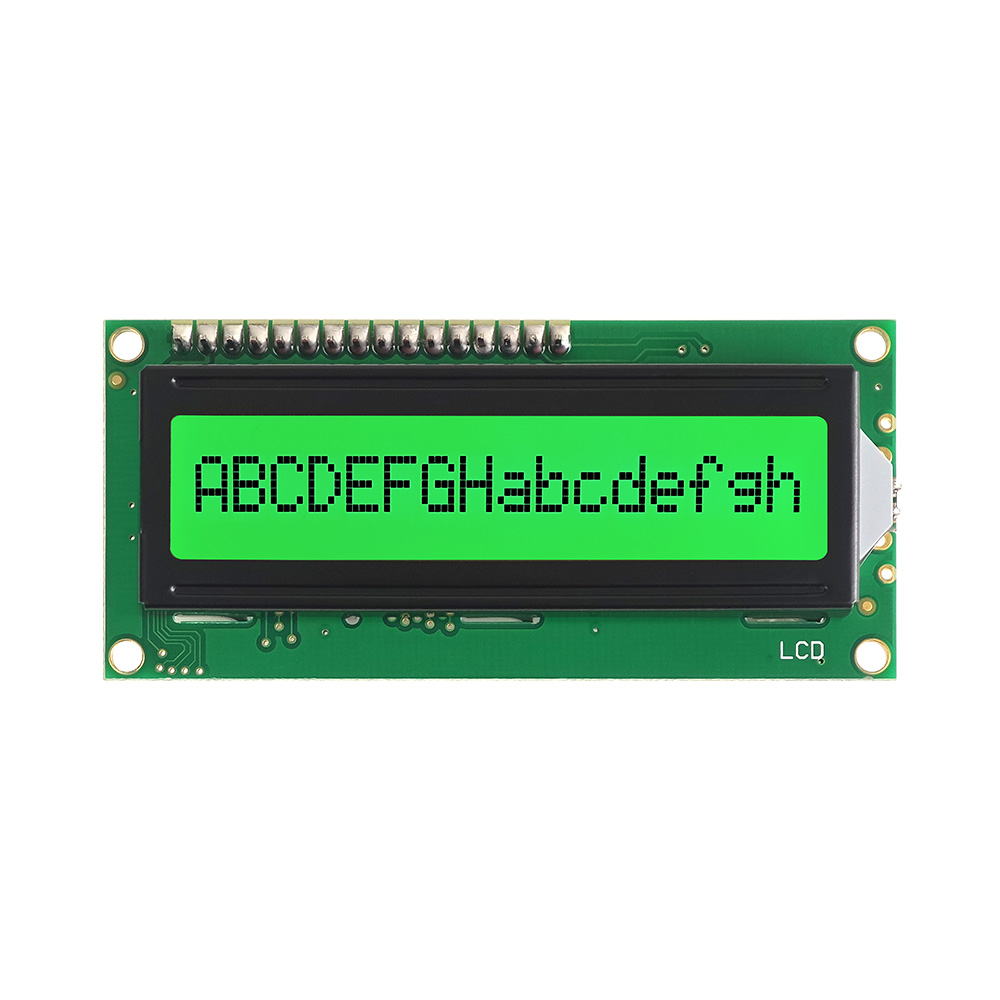

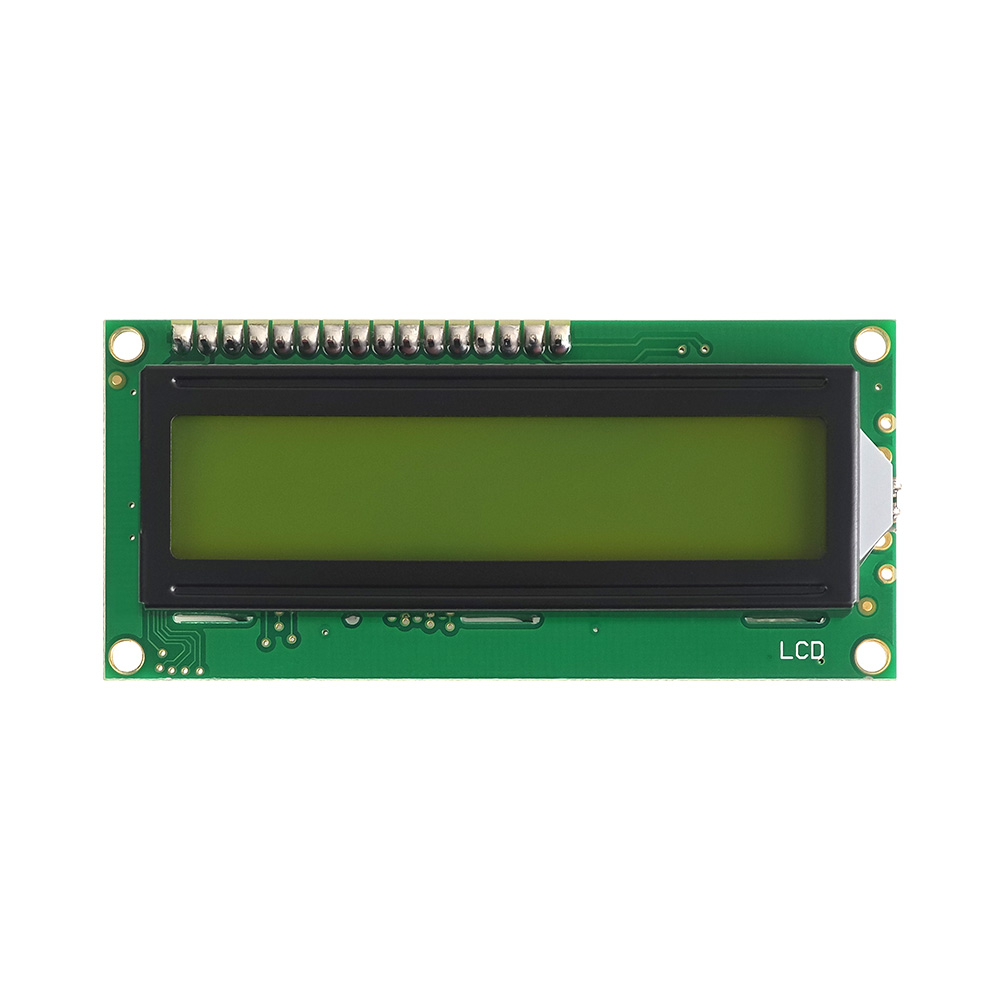

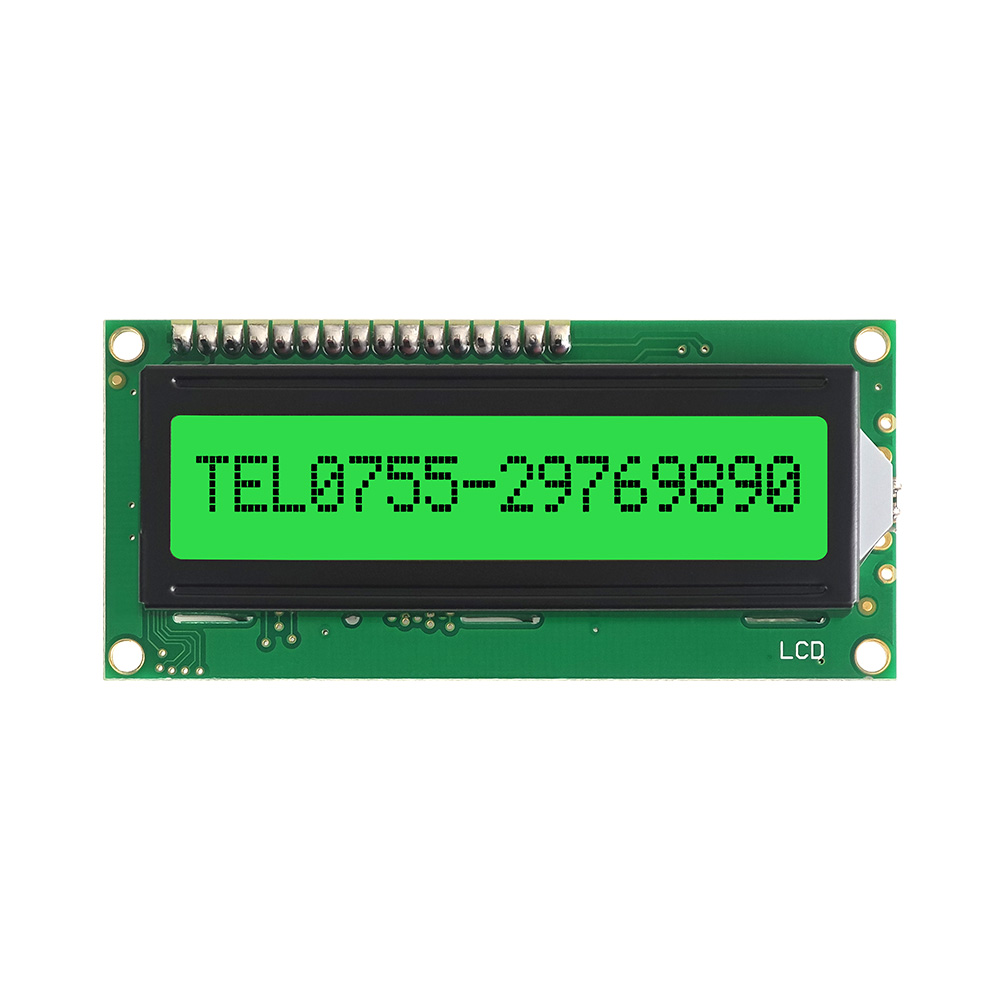

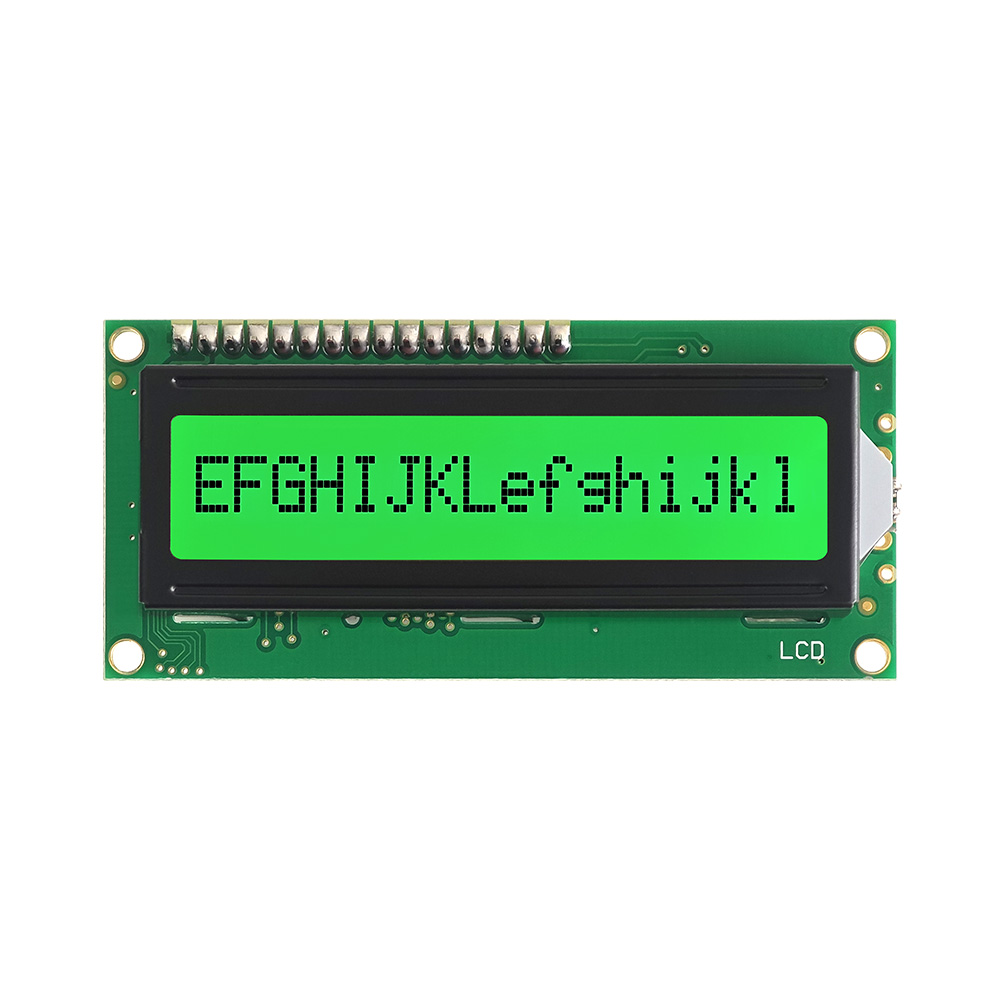

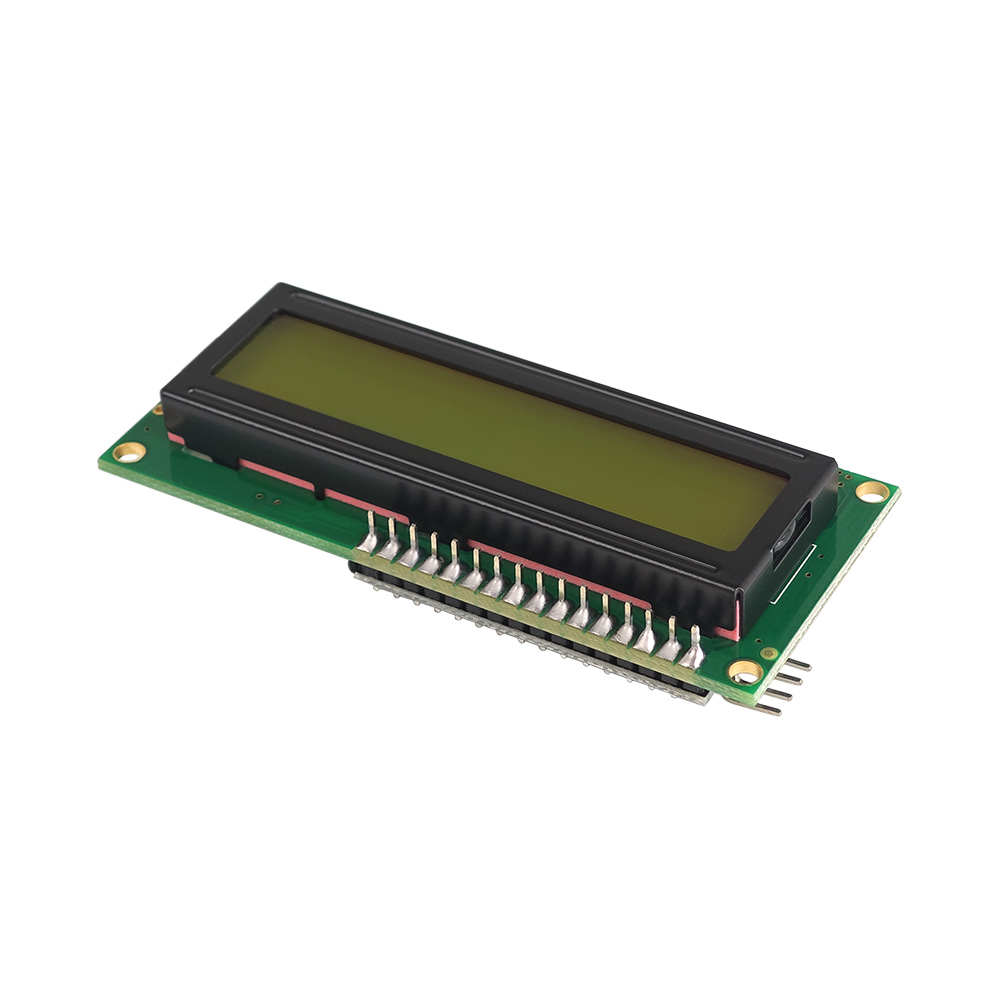

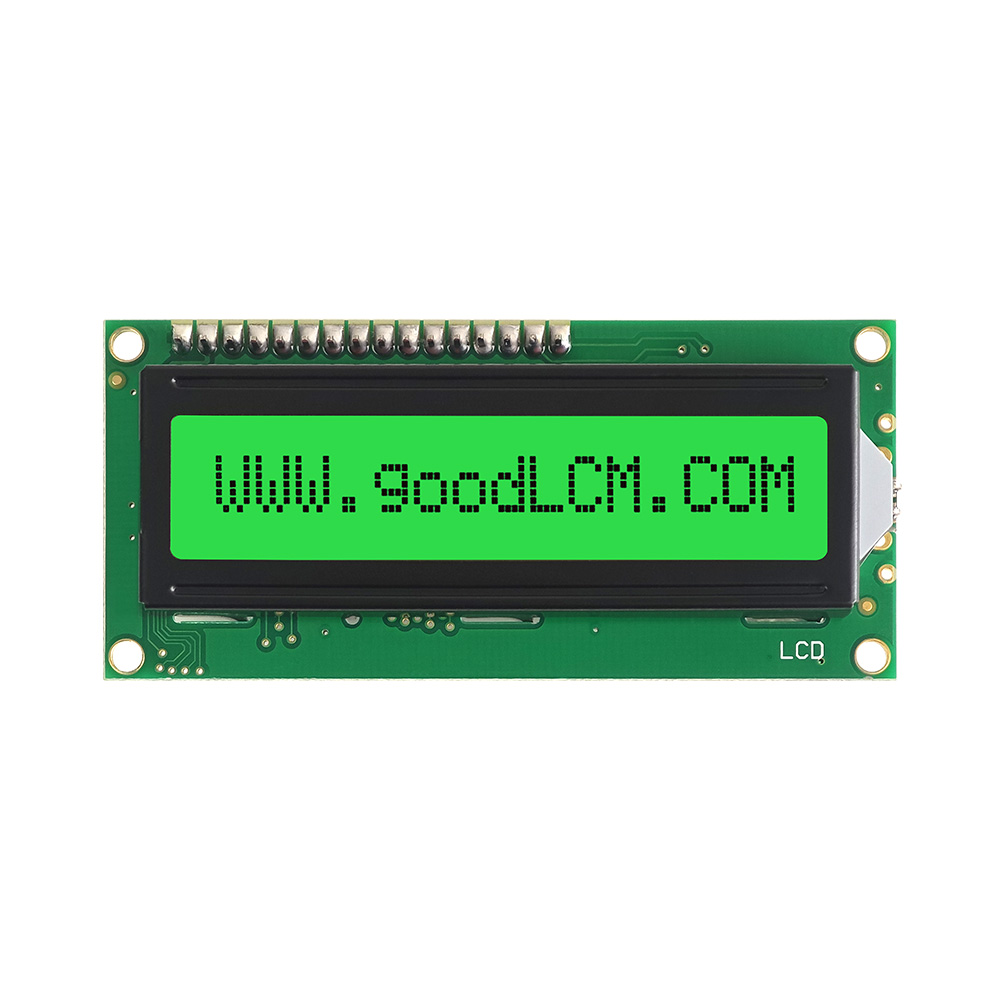

LCD Display JXD1601A-IIC is a compact 16×1 character screen for simple text, 価値観, シンボル, ラベル, およびステータスプロンプト. It uses STN positive display technology, LED backlight support, and an IIC/I2C interface to reduce wiring and save controller pins. 3.3V/5.0Vドライブ互換性あり, 幅広い温度動作, 低消費電力性能, およびカスタマイズオプション, it suits small meters, アクセスパネル, 手持ち機器, アプライアンス, 医療用電子機器, 組み込みコントローラー, and replacement display designs.
パラメータ:
| 文字の種類 | 16X1 |
| モデル | JXD1601A-IIC |
| モデルサイズ | 80.0×36.0×17.5MM |
| VAサイズ | 64.5×14.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
緑色のLEDバックライト
|
|
液晶タイプ
|
STN陽性
|
|
インタフェース
|
IIC/I2C
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |
特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
- 最速のバッチ配信が可能 15 日
主な仕様

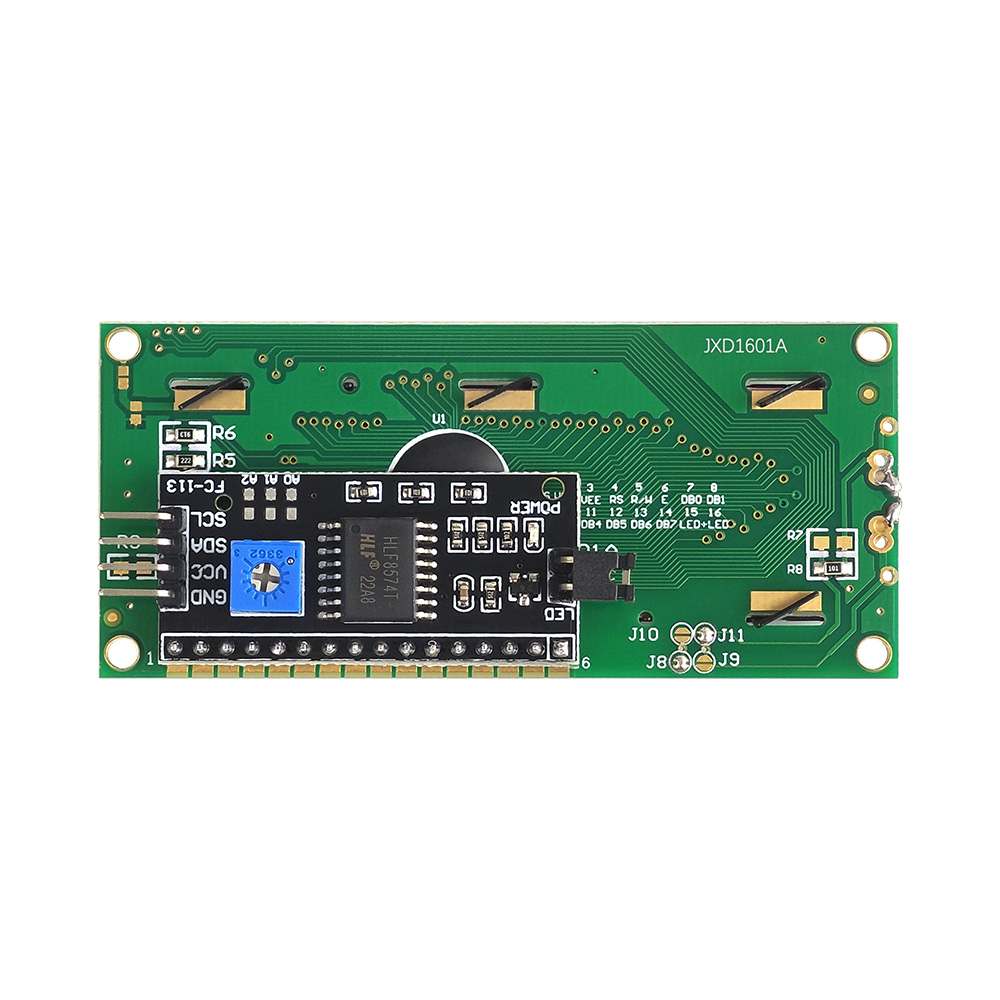

LCD Display JXD1601A-IIC is a compact 16×1 character module for simple text, 数字, シンボル, ラベル, and short status messages. It uses STN positive display technology to present dark characters on a bright background, helping users read information clearly in small panel spaces. The module supports an IIC/I2C interface, reducing wiring and saving controller pins. 3.3V/5.0Vドライブ互換性あり, LED backlight support, and stable character output, it suits embedded electronic designs.
設計基準
LCD Display is designed for products that need a small, 効率的, and easy-to-connect text screen. Its I2C communication method simplifies PCB layout and supports cleaner integration than traditional multi-pin parallel wiring. The STN positive structure provides reliable readability for everyday equipment interfaces, while the backlight improves visibility during indoor or low-light operation. 低消費電力, 耐干渉性能, wide-temperature capability, technical support, サンプルテスト, and customization options help manufacturers adapt the module to different product requirements.
アプリケーション
LCD Display is suitable for compact devices that only need one line of essential information. It can show operating modes, カウンター, short warnings, product labels, setting values, そしてシステムステータス. Typical applications include small meters, access control panels, 手持ち機器, 家庭用電化製品, 医療用電子機器, 通信端末, 電力設備, 組み込みコントローラー, DIYエレクトロニクス, and replacement display projects. Its 16×1 format and I2C interface make it practical for space-limited products that require clear and stable text output.
製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
