基本情報

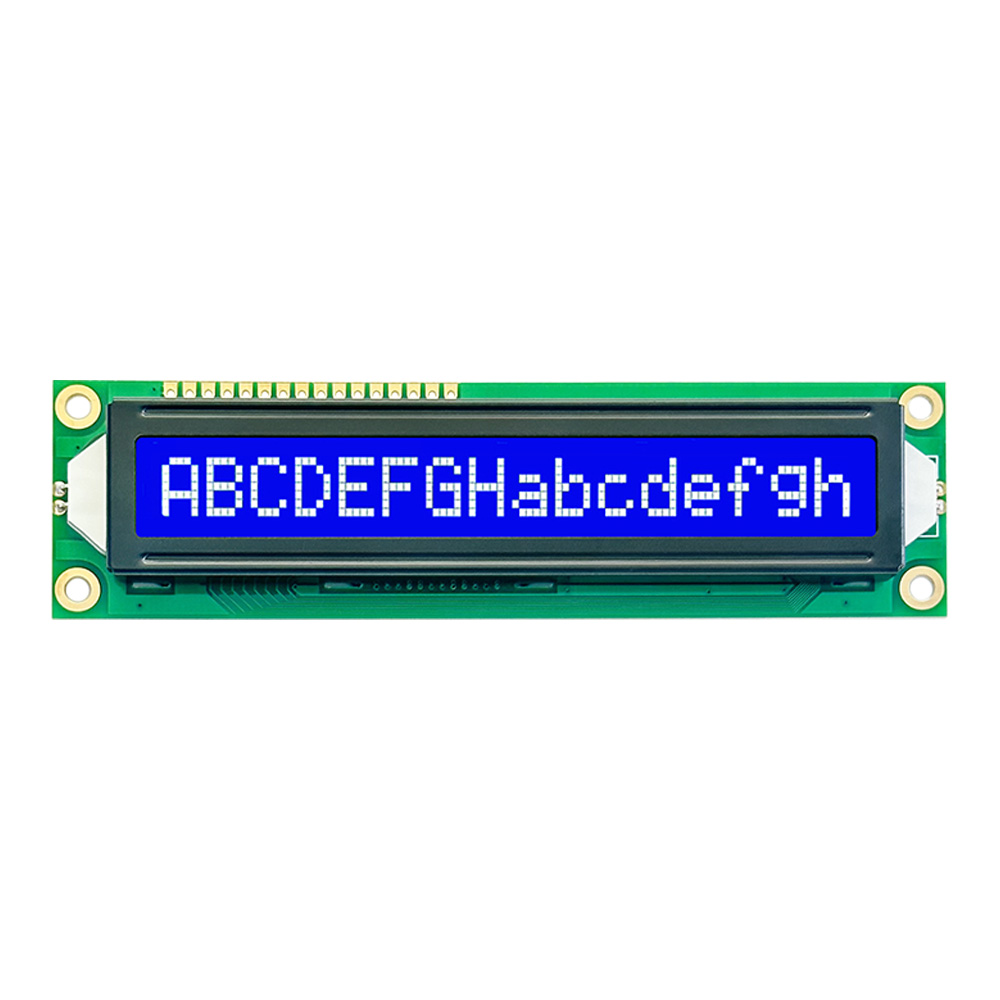

Large LCD Character Display Module SJXD1601A-1 offers a 16×1 text format for clear labels, 価値観, カウンター, 警告, and operating states. 外形寸法は122.0×33.0×13.0mmです。, 99×13 mmの表示領域, STN negative LCD type, 白色LEDバックライト, およびAIP31066/ST7066ドライバーIC. With 3.3V/5.0V drive support, multiple viewing directions, 幅広い温度性能, 低電力使用, and OEM customization options, メーターに合うよ, ハンドヘルドデバイス, アクセス端末, アプライアンス, および組み込みシステム.
パラメータ:
| 文字の種類 | 16×1 |
| モデル | SJXD1601A-1 |
| モデルサイズ | 122.0×33.0×13.0mm |
| VAサイズ | 99×13mm |
|
駆動電圧
|
5.0Vまたは3.3V
|
|
ドライブIC
|
AIP31066/ST7066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
STNネガティブ
|
|
インタフェース
|
16 ダブルインターフェース
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |
特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
Large LCD Character Display Module SJXD1601A-1 uses a 16×1 character format for single-line text, シンボル, ラベル, and short device messages. It has a 122.0×33.0×13.0 mm module size and a 99×13 mm viewing area, giving compact products a clear and readable display window. モジュールは5.0Vまたは3.3Vの駆動電圧をサポートします, AIP31066/ST7066ドライバーIC, STN negative LCD type, 白色LEDバックライト, 16 ダブルインターフェース, そして 6:00, 9:00, または 12:00 viewing directions.
設計基準
Large LCD Character Display Module is designed for strong contrast, 安定した動作, and simple integration into narrow equipment panels. The STN negative display mode presents bright characters over a darker background, helping key information stand out clearly. Its white LED backlight supports visibility in indoor or low-light environments, while the wide-temperature structure works from -20°C to +70°C and stores from -30°C to +80°C. 低消費電力, 耐干渉性能, optional color combinations, ソースコードのサポート, sample service, and customization options support OEM development.
アプリケーション
Large LCD Character Display Module is suitable for products that need one clear line of essential information. It can display mode names, カウンター, short alerts, setting values, product labels, running states, and simple user prompts. Common application areas include small meters, 手持ち機器, access control terminals, 電力設備, 家電製品, 医療用電子機器, 通信装置, 産業用コントローラー, 埋め込みボード, そしてDIYエレクトロニクス. Its 16×1 layout keeps the interface compact while improving readability for basic operating data.
製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: 費用対効果はどのように確保されるのか?
あ: モジュールは合理化された生産とコスト管理を考慮して設計されています, 高品質とパフォーマンスを維持しながら、コスト効率の高いソリューションを提供することを目指しています.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
