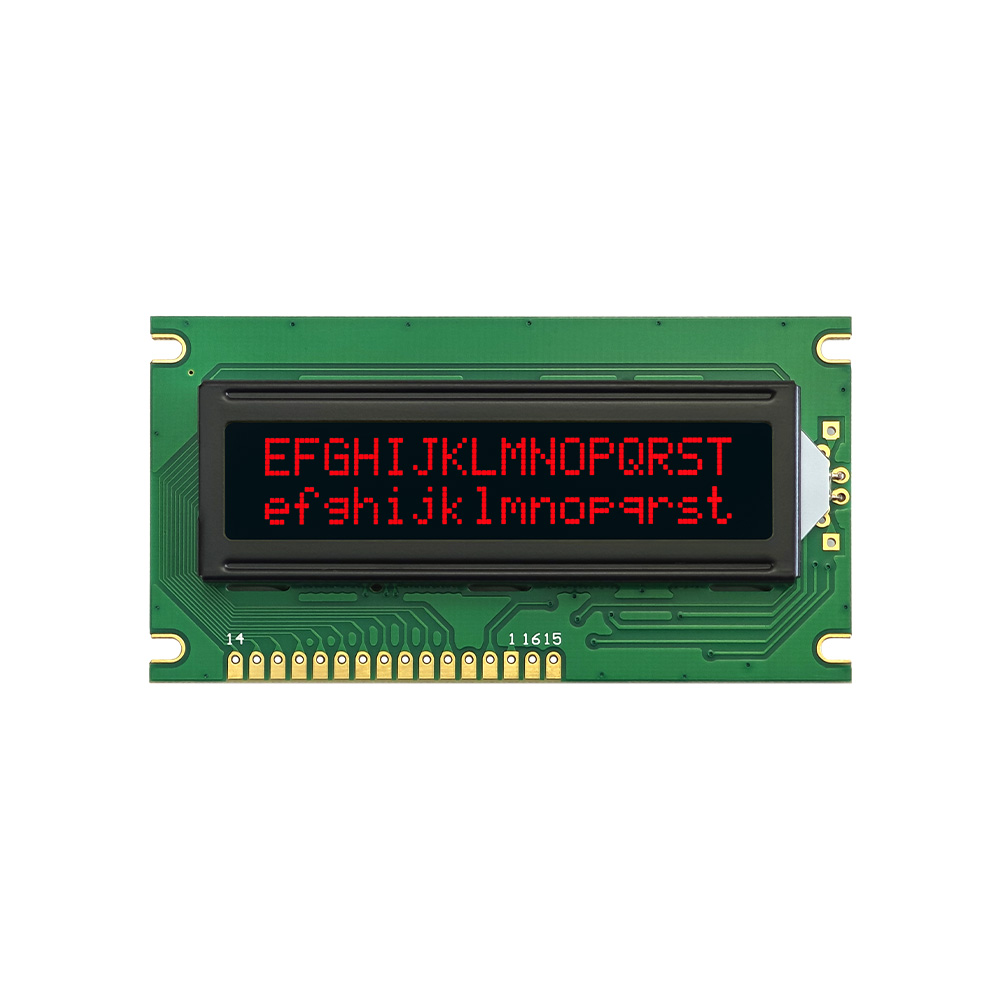

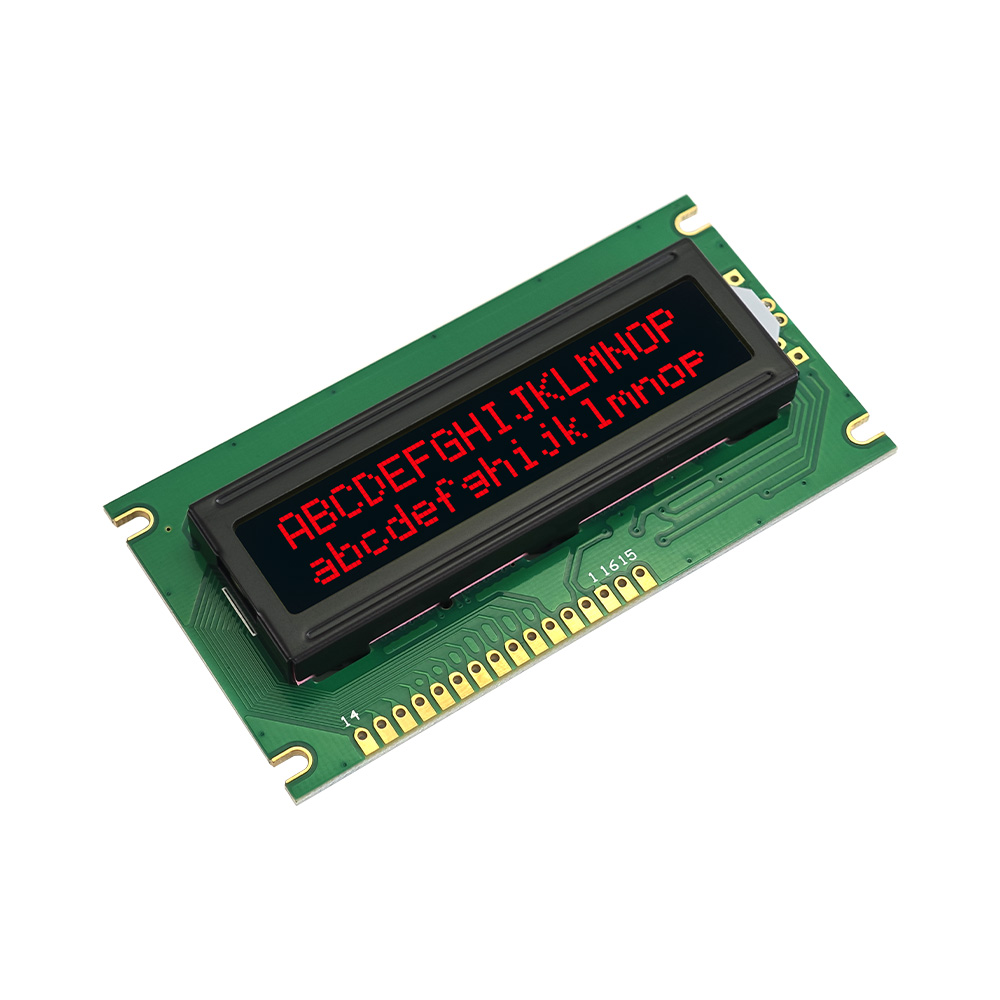

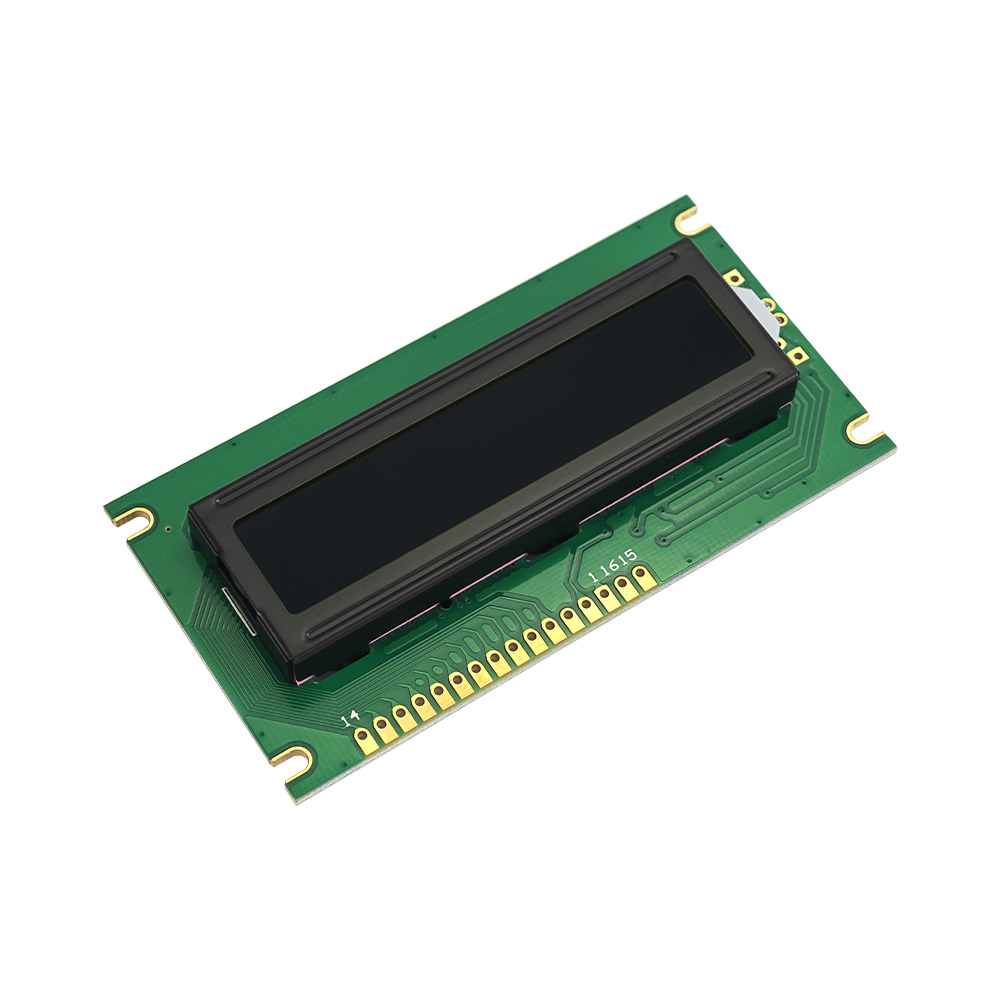

COB 1602 モジュール - JXD1602C （VAネガ）

COB 1602 Module is a compact 16x2 character LCD display designed for clear text, number, and symbol output in electronic devices. It features COB construction, VA negative LCD mode, 白色LEDバックライト, 16PINインターフェース, and stable 3.3V or 5.0V operation. The dark-background screen provides strong contrast and a modern visual effect. It is suitable for meters, コントロールパネル, 医療機器, 家電製品, 産業機器, DIY プロジェクト.

パラメータ:

• ハイコントラスト, 幅広い温度での動作
• 低消費電力, 高い耐干渉性能
• 複数の色の組み合わせのサポート
• 完全な技術情報とソースコードをワンストップで提供
• カスタマイズをサポート
• サポート 1-3 当日のサンプル
• 高品質でコスト効率が高い
• 最速のバッチ配信が可能 15 日

主な仕様

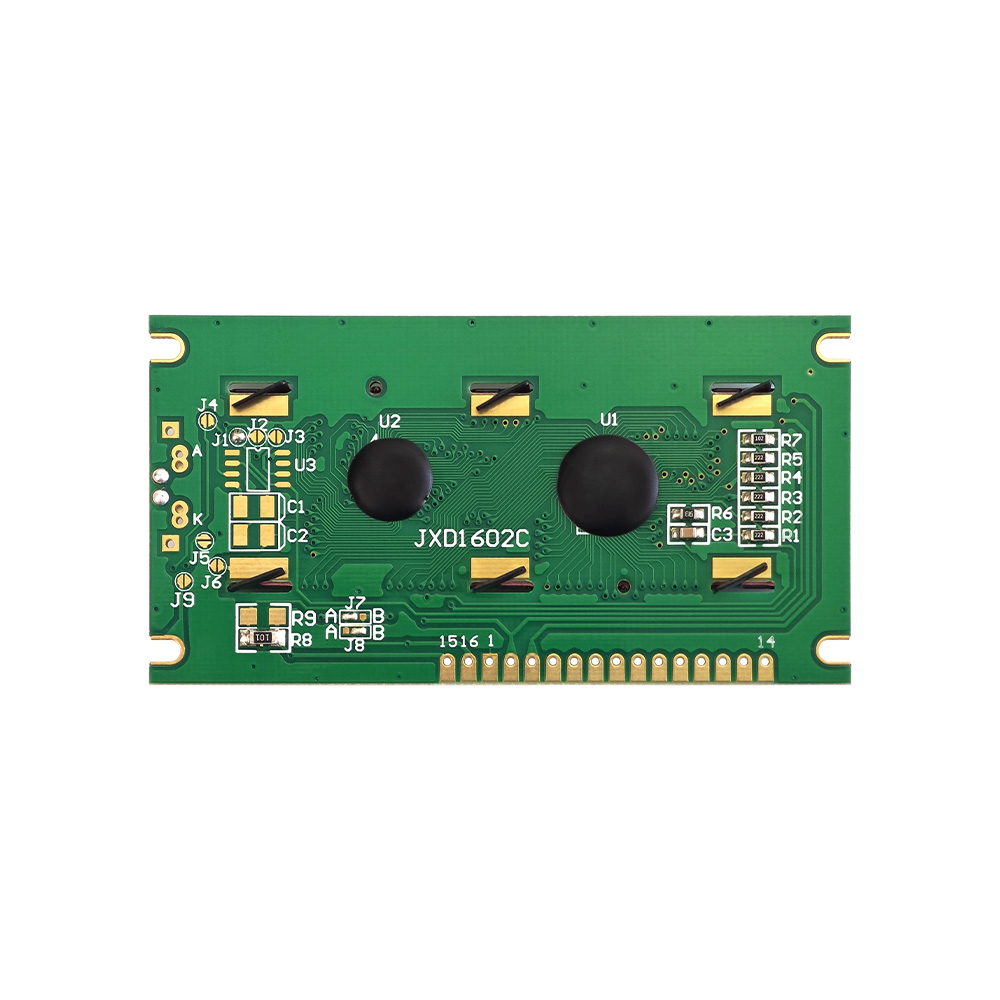

COB 1602 Module is a 16x2 character LCD display built with a chip-on-board structure for stable text and numeric output in electronic devices. The JXD1602C model features an 84.0×44.0×14.0 mm outline size, 64.5×14.0 mmの表示領域, 3.3V/5.0V駆動電圧, ST7066/AIP31066ドライバーIC, 16PINインターフェース, and white LED backlight. Its VA negative LCD mode creates a dark-background visual effect with strong contrast, while the -20°C to +70°C working temperature range supports dependable use in industrial and commercial equipment.

設計基準

COB 1602 Module is designed to combine mature COB assembly, stable electrical performance, and practical mechanical dimensions for product integration. The 16PIN connection supports standard character LCD control, allowing engineers to use familiar circuit designs during replacement, プロトタイピング, or batch development. Its VA negative display structure improves visual depth and helps characters stand out clearly on equipment panels. モジュールは低消費電力もサポートします, 耐干渉性能, 複数の色の組み合わせ, カスタマイズ, 技術データサポート, and fast sample preparation, making it suitable for OEM display projects that require both reliability and development flexibility.

アプリケーション

COB 1602 Module is suitable for devices that need clear character information without the extra cost of graphic or touch display solutions. It can display menu settings, 動作モード, 測定値, 警告メッセージ, カウンター, and basic system data. 代表的な用途にはメーターが含まれます。, 機器制御パネル, information display systems, 産業用コントローラー, 家電製品, 医療機器, 家電, DIY 開発ボード. Its compact shape, high contrast VA negative display, and stable COB construction make it useful for front-panel indicators, embedded terminals, and cost-sensitive electronic products.

Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.

Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.

Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.

Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.

Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.

さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
