基本情報

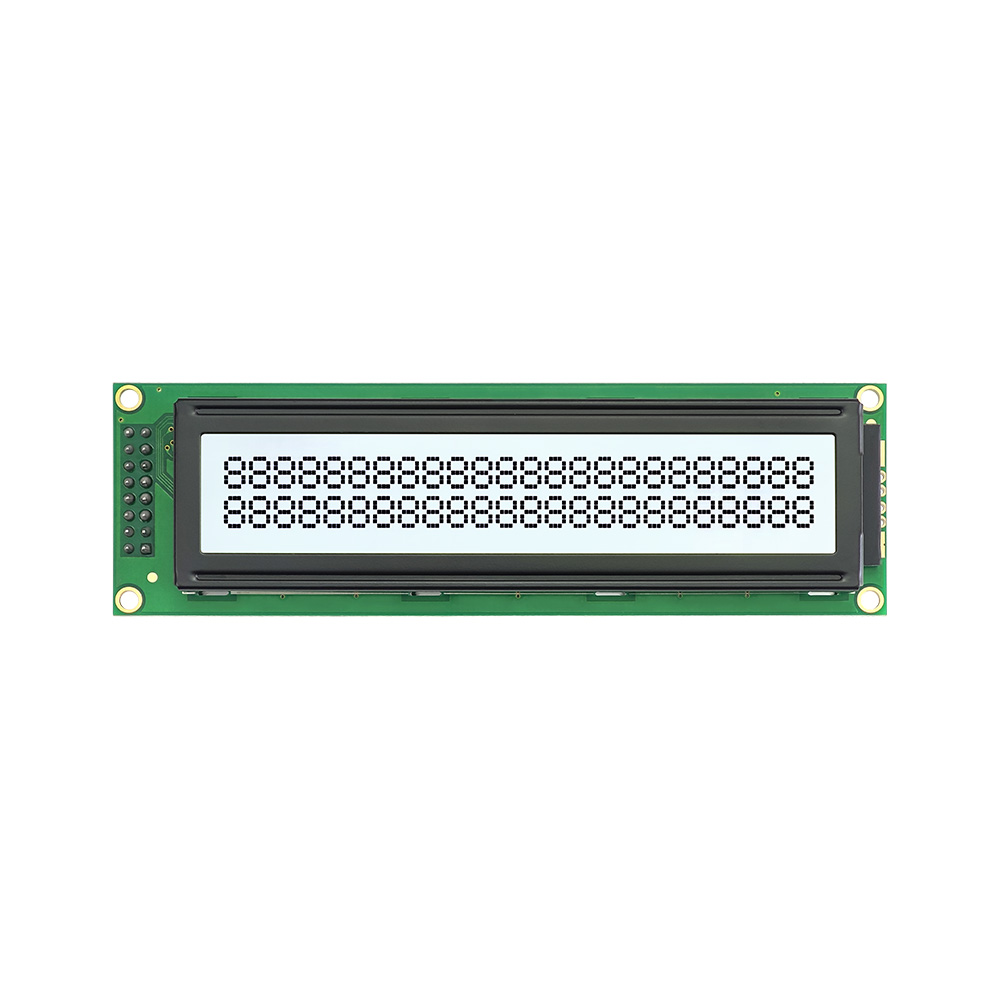

24x2 LCD Character Module offers a wider two-line display format for equipment needing clear menus, 価値観, アラート, and operating guidance. FSTN 陽性スクリーニング, 白色LEDバックライト, IICインターフェース, and 3.3V/5V drive support clean readability with simplified wiring. The 118.0x36.0mm body fits meters, コントローラー, 医療機器, アプライアンス, industrial panels, and development boards requiring stable text output during setup, 監視, troubleshooting, production testing, メンテナンス, and daily use in compact electronic systems.
パラメータ:
| 文字の種類 | 24×02 |
| モデル | JXD2402A-IIC |
| モデルサイズ | 118.0×36.0×20.0 mm |
| VAサイズ | 94.5×17.8mm |
|
駆動電圧
|
5.0V/3.3V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
FSTN陽性
|
|
インタフェース
|
IIC/I2C
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |
特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
24x2 LCD Character Module is designed for equipment that needs broader two-line information display in a compact LCD format. The JXD2402A-IIC model provides 24 行ごとの文字数, allowing longer menu names, numerical values, setting prompts, and operating notices to appear with better spacing. It uses a 118.0×36.0×20.0 mm module outline, 94.5×17.8 mm viewing area, 5.0V/3.3V drive voltage, ST7066/AIP31066ドライバーIC, IIC/I2Cインターフェース, 白色LEDバックライト, and FSTN positive LCD technology. Its -20°C to +70°C working range and -30°C to +80°C storage range support reliable use in different equipment environments.
設計基準
24x2 LCD Character Module is developed to combine wider text capacity with easier controller connection. The IIC/I2C interface reduces wiring demand and helps engineers simplify PCB routing, especially when the main board also connects sensors, buttons, リレー, or communication ports. The FSTN positive display structure supports improved character definition on a light background, while the white LED backlight keeps the interface clean and easy to recognize. このモジュールはハイコントラストもサポートしています, 低消費電力, strong anti-interference performance, 複数の色の組み合わせ, 完全な技術情報, ソースコード支援, カスタマイズ, and 1–3 day sample evaluation for project testing.
アプリケーション
24x2 LCD Character Module is suitable for products that need more text space than 16×2 or 20×2 LCD modules while still keeping a simple character display structure. It can show setup steps, 測定データ, machine states, alarm notes, user instructions, タイマー値, サービスリマインダー, and diagnostic messages in a wider two-row layout. Common application fields include measuring instruments, 制御端子, information display systems, 医療機器, 産業機器, 家電製品, 家電, automation panels, and development boards. Its 24×2 format, I2C connection, FSTN positive readability, and white backlight make it practical for compact interfaces requiring clear text output and efficient hardware integration.
製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: 費用対効果はどのように確保されるのか?
あ: モジュールは合理化された生産とコスト管理を考慮して設計されています, 高品質とパフォーマンスを維持しながら、コスト効率の高いソリューションを提供することを目指しています.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
