基本情報

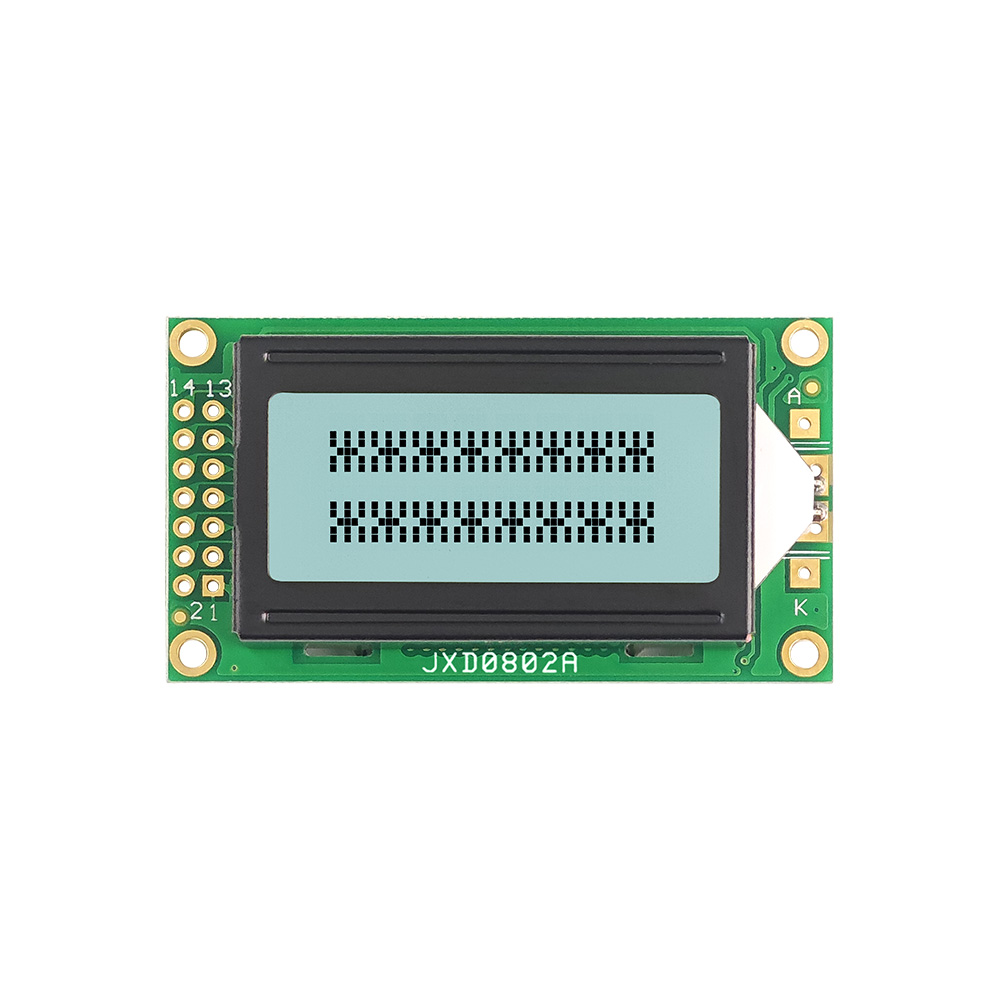

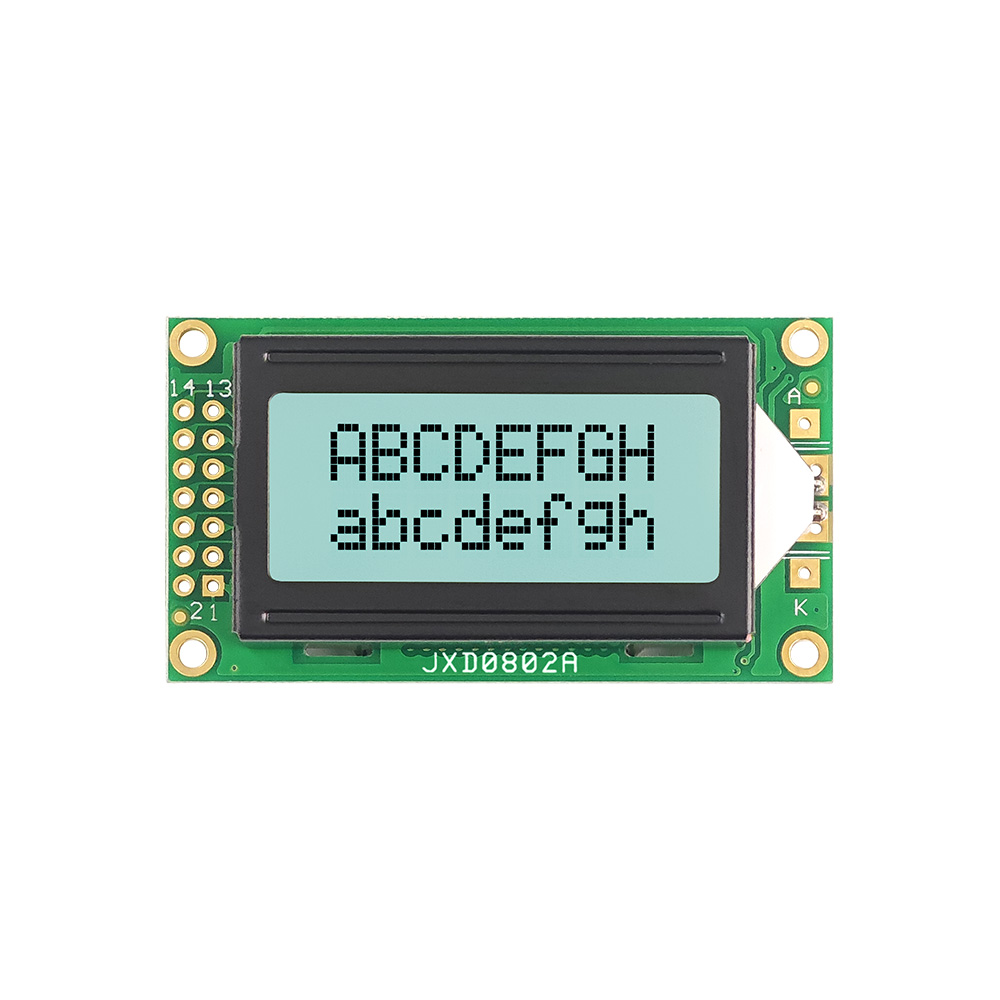

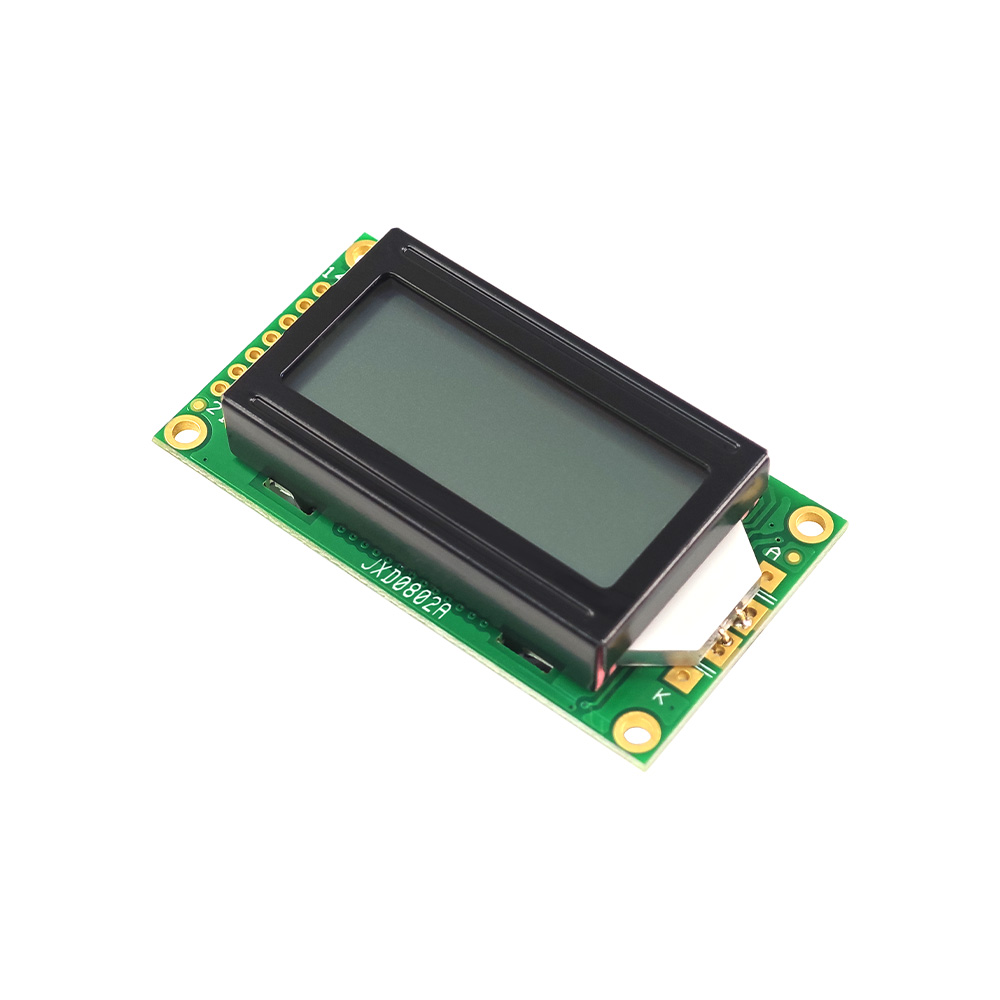

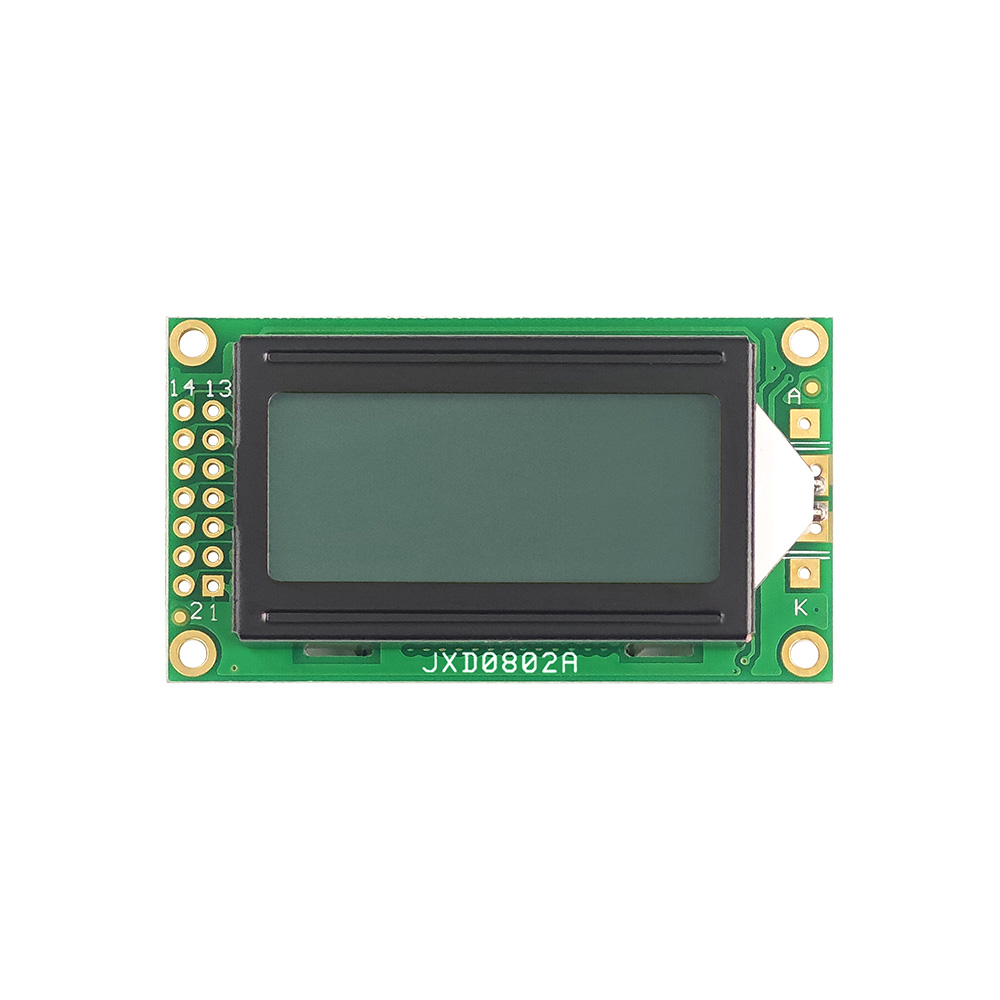

Character LCD is a compact 8×2 display module for letters, 数字, シンボル, menu words, and short status content. FSTNポジティブテクノロジーを使用しています, 白色LEDバックライト, and a 14/16PIN parallel interface for direct communication with control boards. 3.3Vまたは5.0Vの駆動電圧をサポート, 幅広い温度での動作, 低消費電力, メートルに適合します, 組み込みシステム, 医療機器, アプライアンス, 産業用制御, そしてDIYエレクトロニクス.

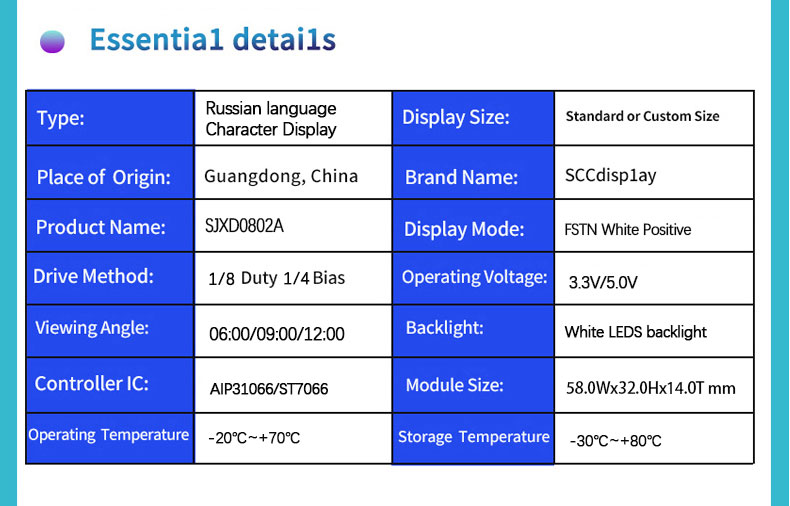

パラメータ:
| 文字の種類 | 8X2 |
| モデル | SJXD0802A |
| モデルサイズ | 58.0×32.0×14.0MM |
| VAサイズ | 37.7×16.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
FSTN ポジティブ
|
|

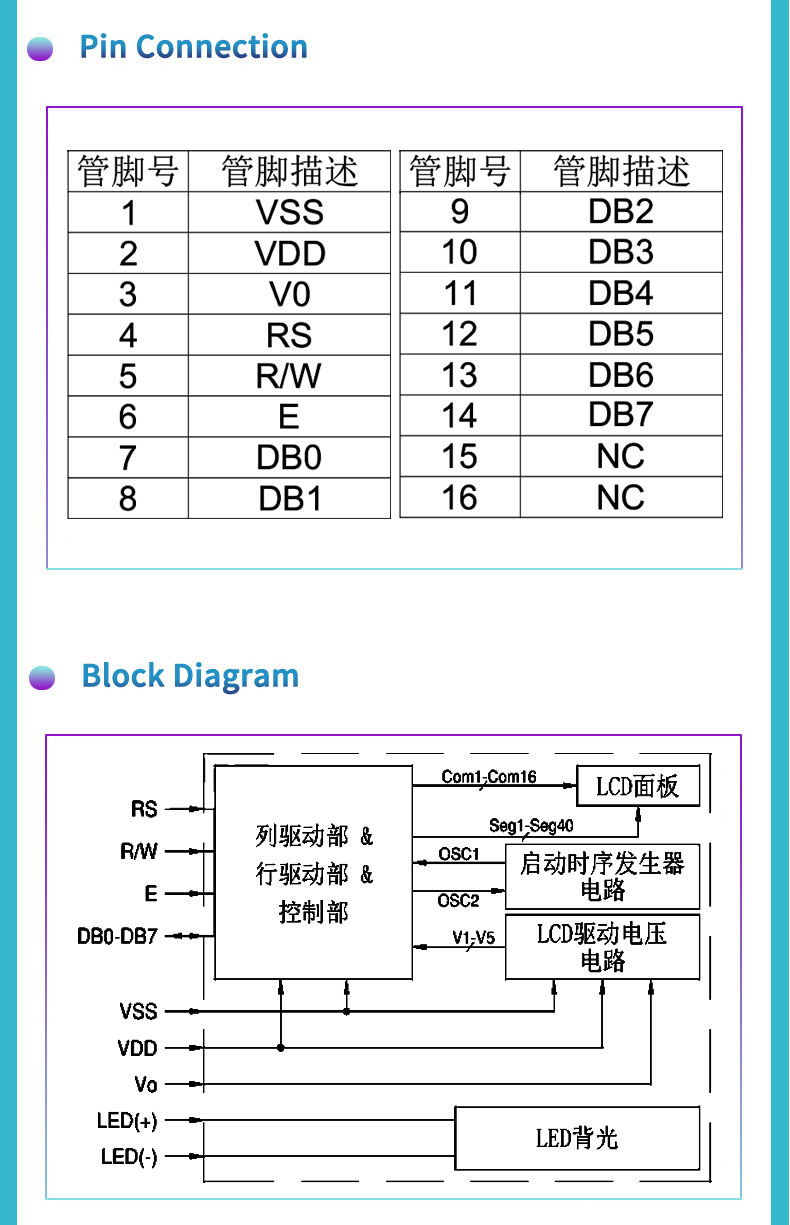

インタフェース
|
14/16PINパラレルポート
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

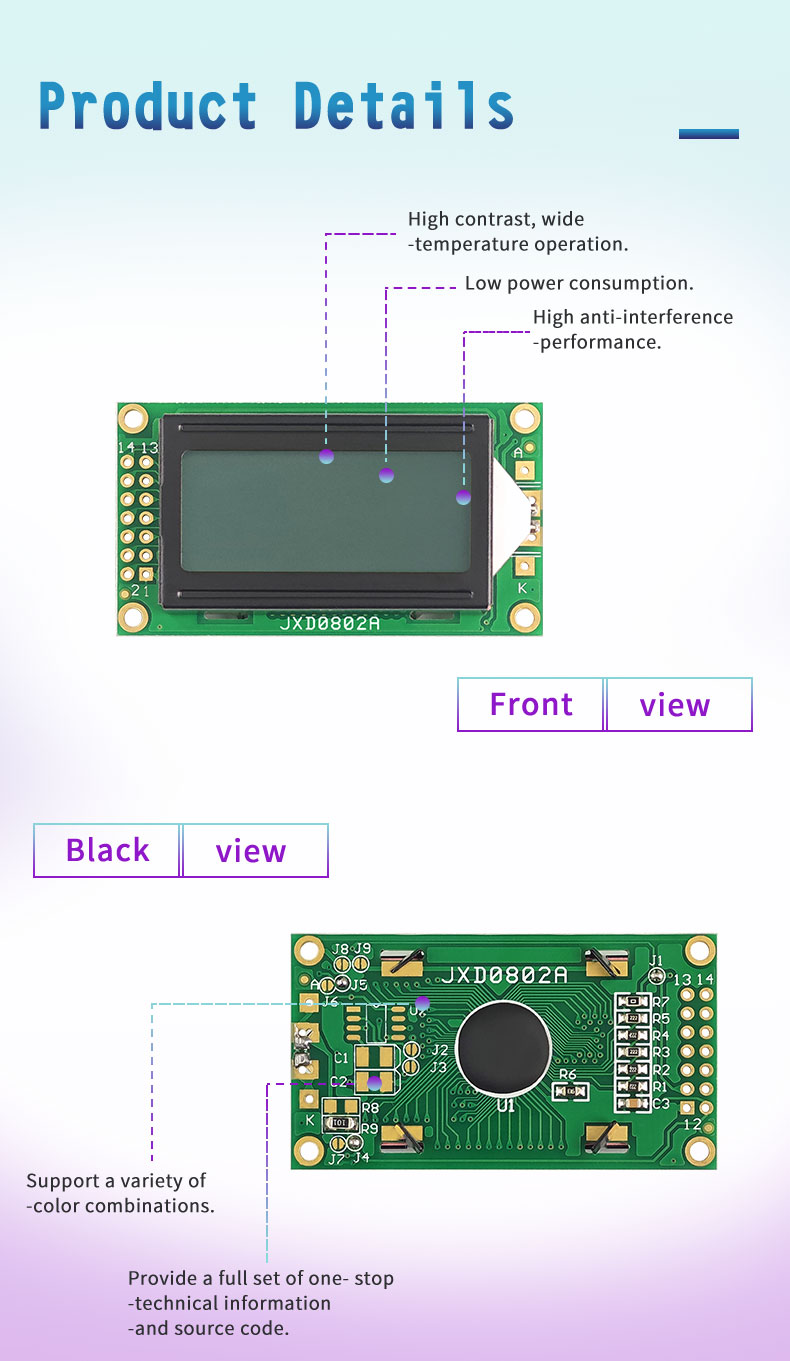

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
Character LCD JXD0802A uses a fixed 8×2 character format for letters, 数字, and symbols in compact electronic interfaces. The module measures 58.0×32.0×14.0 mm and provides a 37.7×16.0 mm viewing area, making it easy to place inside small product housings. 3.3V/5.0Vの駆動電圧をサポートします, ST7066/AIP31066 drive IC, FSTN ポジティブ液晶タイプ, 白色LEDバックライト, and 14/16PIN parallel port connection.
設計基準
Character LCD focuses on readable character output, efficient power use, and reliable operation for embedded products. The FSTN Positive display structure helps improve contrast and character sharpness, while the 14/16PIN parallel interface supports direct communication with control boards. モジュールは-20°C～+70°Cで動作し、-30°C～+80°Cで保管します。. It also supports anti-interference performance, 複数の色の組み合わせ, ソースコードのサポート, カスタマイズ, 1–3日分のサンプル, and cost-effective production.
アプリケーション
Character LCD is suitable for products that need simple fixed-format information, such as numbers, シンボル, menu words, 動作値, and short status content. メートル単位で使用できます, 機器制御パネル, information display systems, 家電製品, 産業用制御, 医療機器, 家電, 組み込みシステム, DIY プロジェクト. Its 8×2 layout gives designers a compact display option for basic data without using a larger graphic screen.

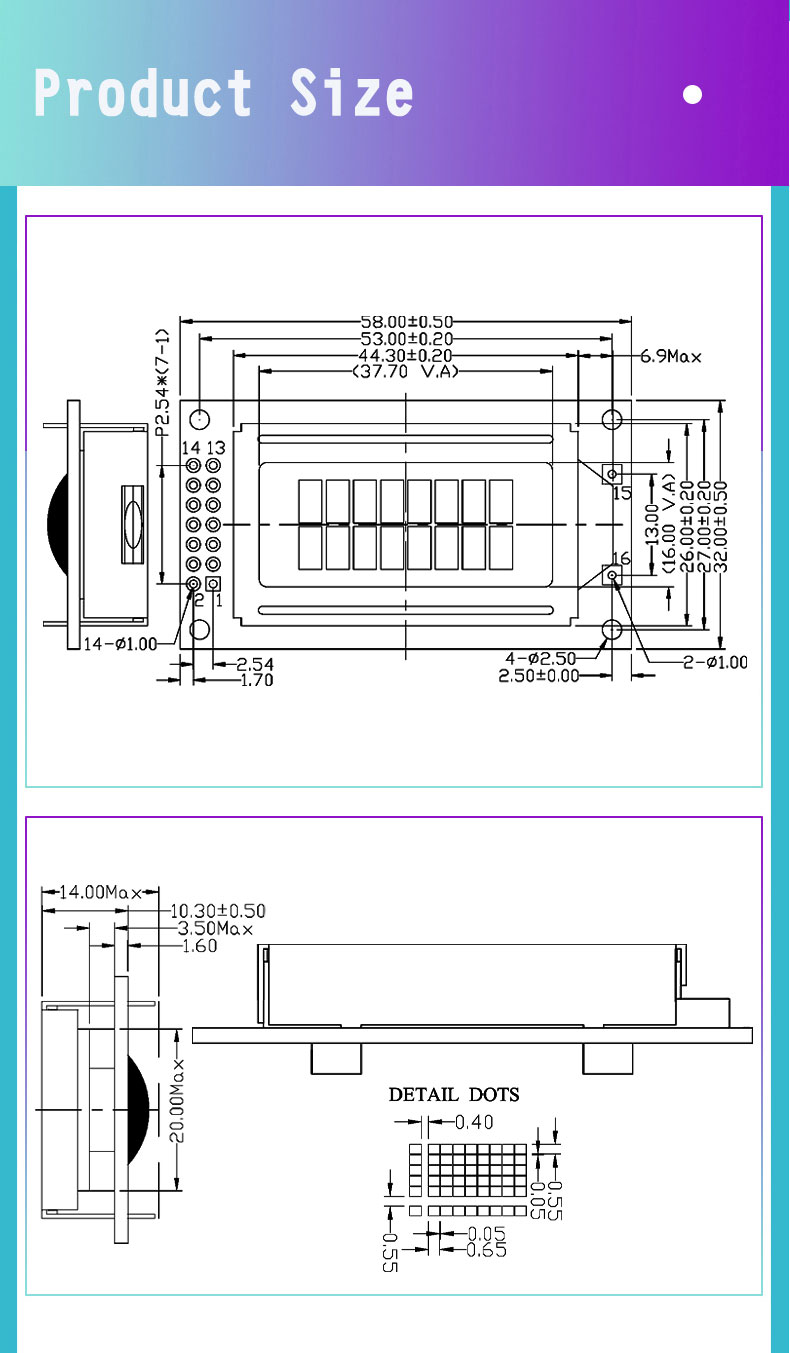

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
