基本情報

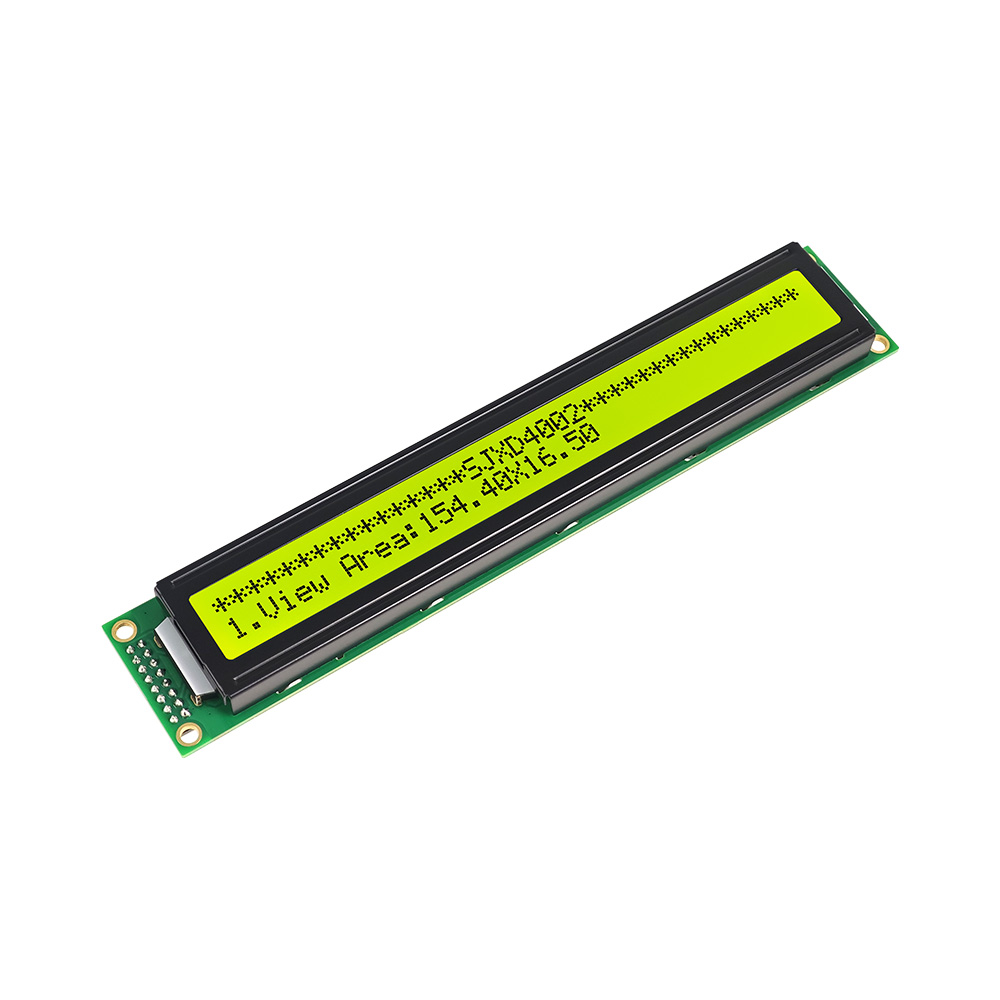

キャラクター 4002 LCD is a 40×2 character module for long text strings, equipment labels, メニューリスト, and operating records. It uses STN Positive technology, 黄色のLEDバックライト, and IIC/I2C communication for easier MCU connection. 3.3Vまたは5.0Vの駆動電圧をサポート, 幅広い温度での動作, 低消費電力, メーターに合うよ, 産業用コントローラー, 試験器具, 自動化デバイス, embedded terminals, and customized electronics.
パラメータ:
| 文字の種類 | 40×02 |
| モデル | SJXD4002A |
| モデルサイズ | 182.0×33.5×20.5mm |
| VAサイズ | 154.4×16.5mm |
|
駆動電圧
|
5.0Vまたは3.3V
|
|
ドライブIC
|
AIP31066
|
|
バックライト
|
黄色の LED バックライト
|
|
液晶タイプ
|
STN陽性
|
|
インタフェース
|
IIC/I2C
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

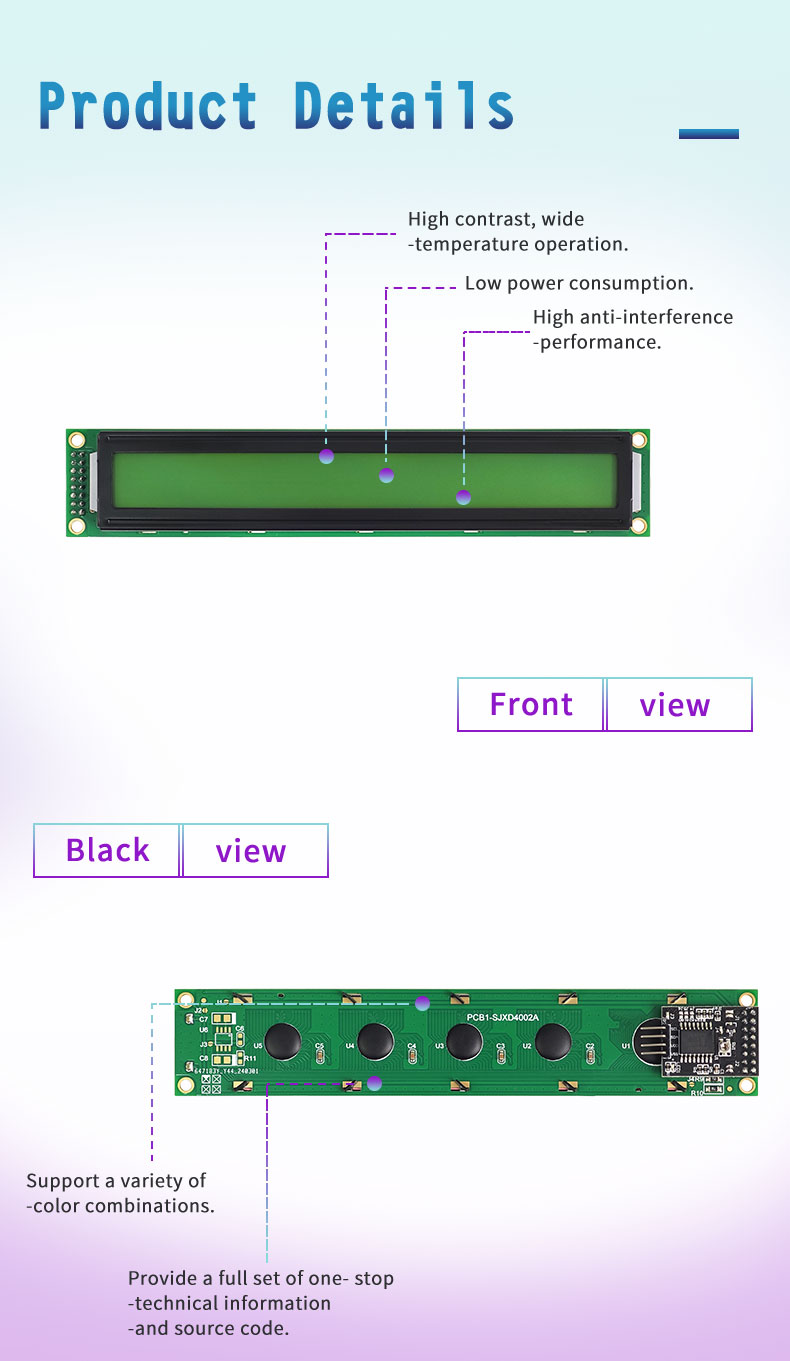

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い

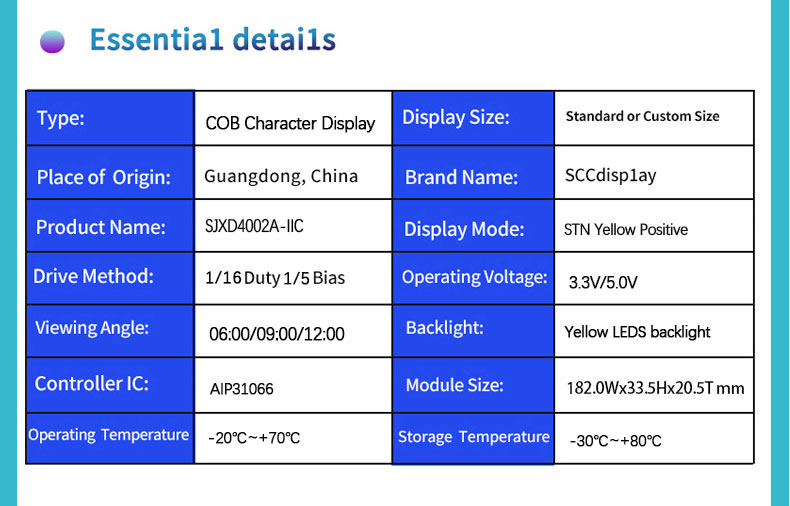

主な仕様

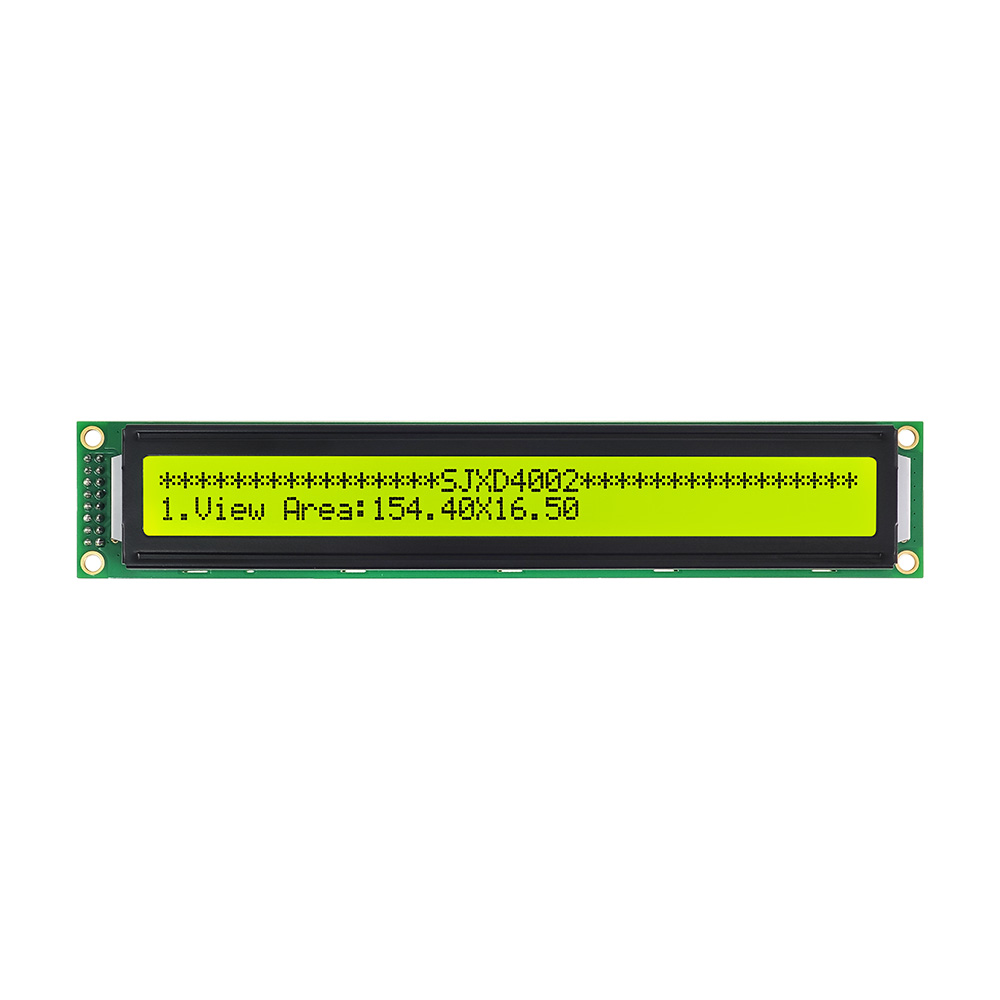

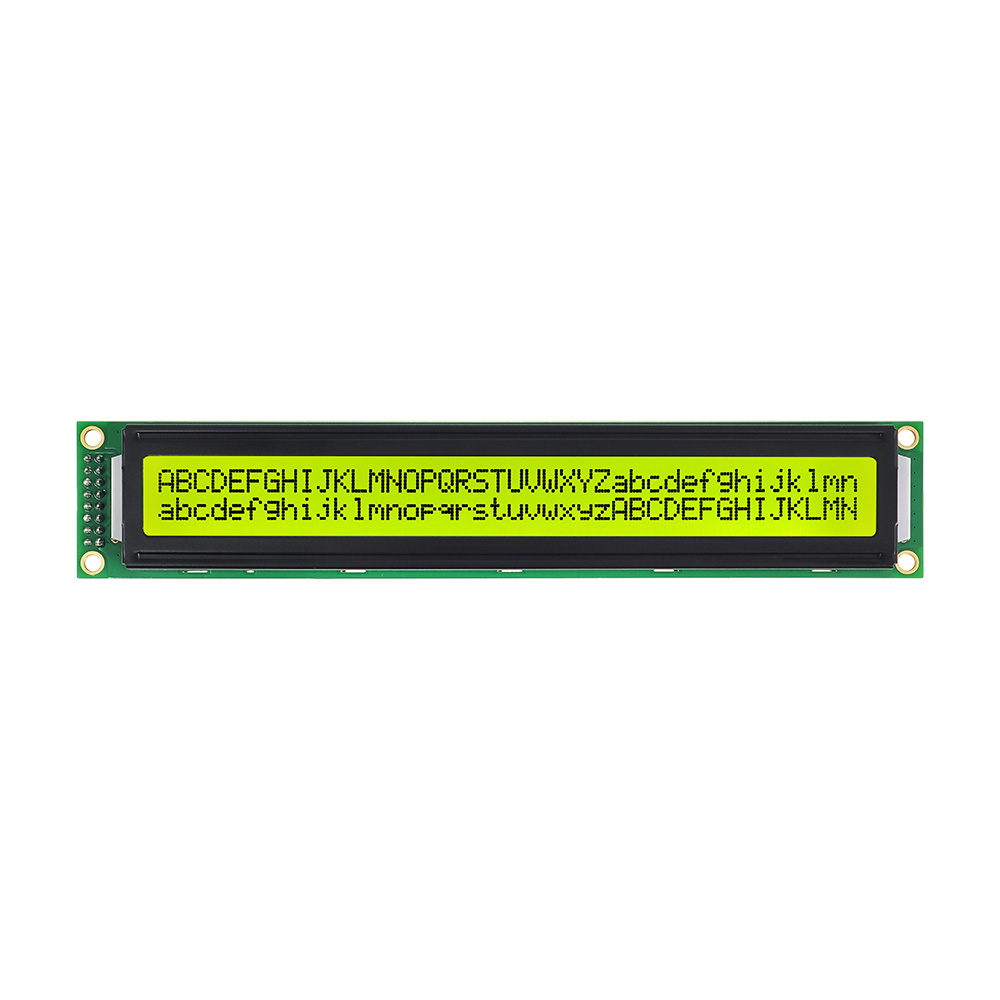

キャラクター 4002 LCD SJXD4002A-IIC is a monochrome 40×2 display module for long text strings, extended parameter names, equipment labels, and numeric information. Its 182.0×33.5×20.5 mm module size and 154.4×16.5 mm viewing area provide a wide character window for two-line data presentation. モジュールは5.0Vまたは3.3Vの駆動電圧をサポートします, AIP31066ドライブIC, STNポジティブ液晶タイプ, 黄色のLEDバックライト, 06:00 視野角, and IIC/I2C interface for MCU connection.
設計基準
キャラクター 4002 LCD is designed for projects that require a long horizontal reading area with simplified wiring. The STN Positive display mode creates a clean monochrome viewing effect, while the yellow LED backlight improves character recognition in equipment panels. Its IIC/I2C interface reduces connection complexity and supports easier integration with embedded control systems. The module also supports -20°C to +70°C operation, -30°C to +80°C storage, ハイコントラスト, 低消費電力, 耐干渉性能, color options, ソースコードのサポート, カスタマイズ, and 1–3 day samples.
アプリケーション
キャラクター 4002 LCD is suitable for devices that need longer text output without using a graphic display. It can show equipment instructions, production values, test results, メニューリスト, アラームの説明, and operating records across two wide rows. Common application areas include meters, 機器制御パネル, information display systems, 産業用コントローラー, embedded terminals, 自動化デバイス, 試験器具, and customized electronic products. Its 40×2 layout gives engineers more space for readable character content while keeping the module structure practical and cost-effective.

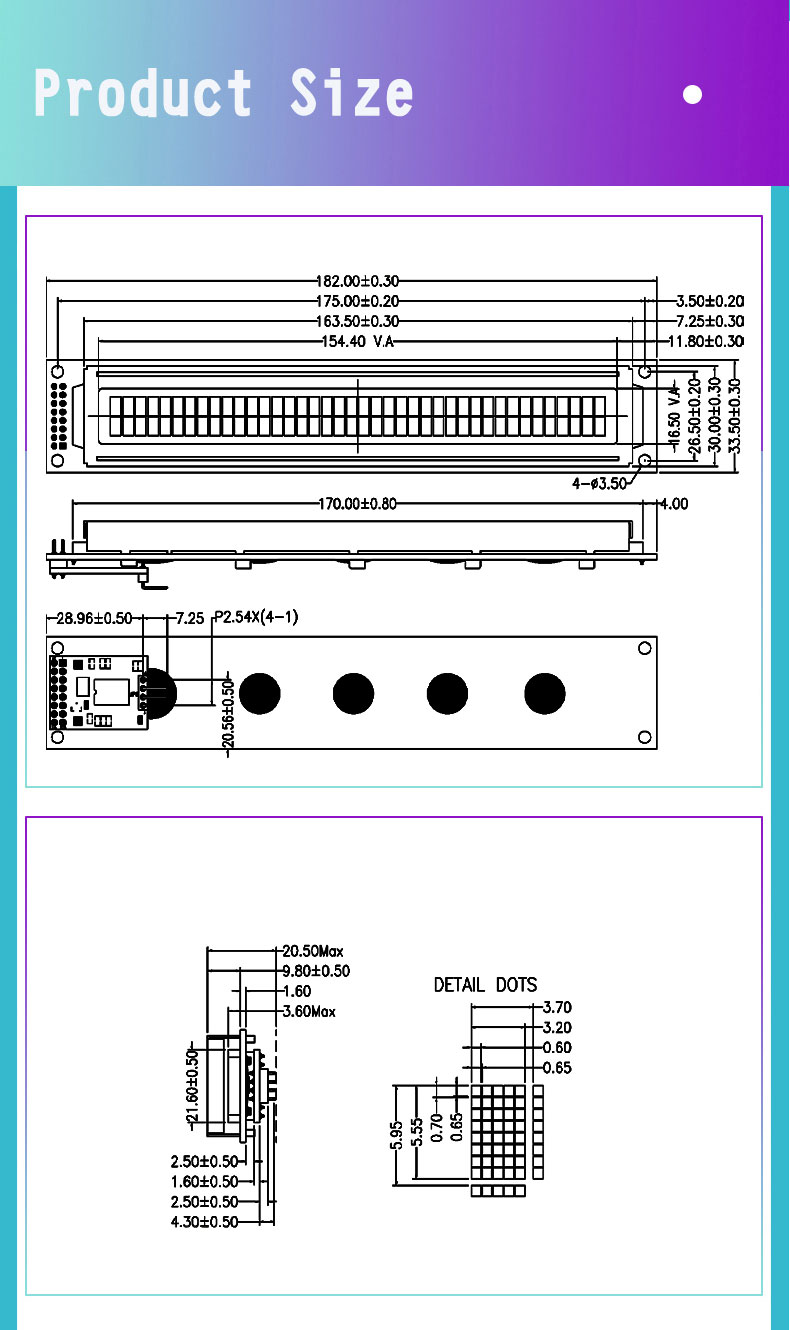

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: 費用対効果はどのように確保されるのか?
あ: モジュールは合理化された生産とコスト管理を考慮して設計されています, 高品質とパフォーマンスを維持しながら、コスト効率の高いソリューションを提供することを目指しています.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
