基本情報

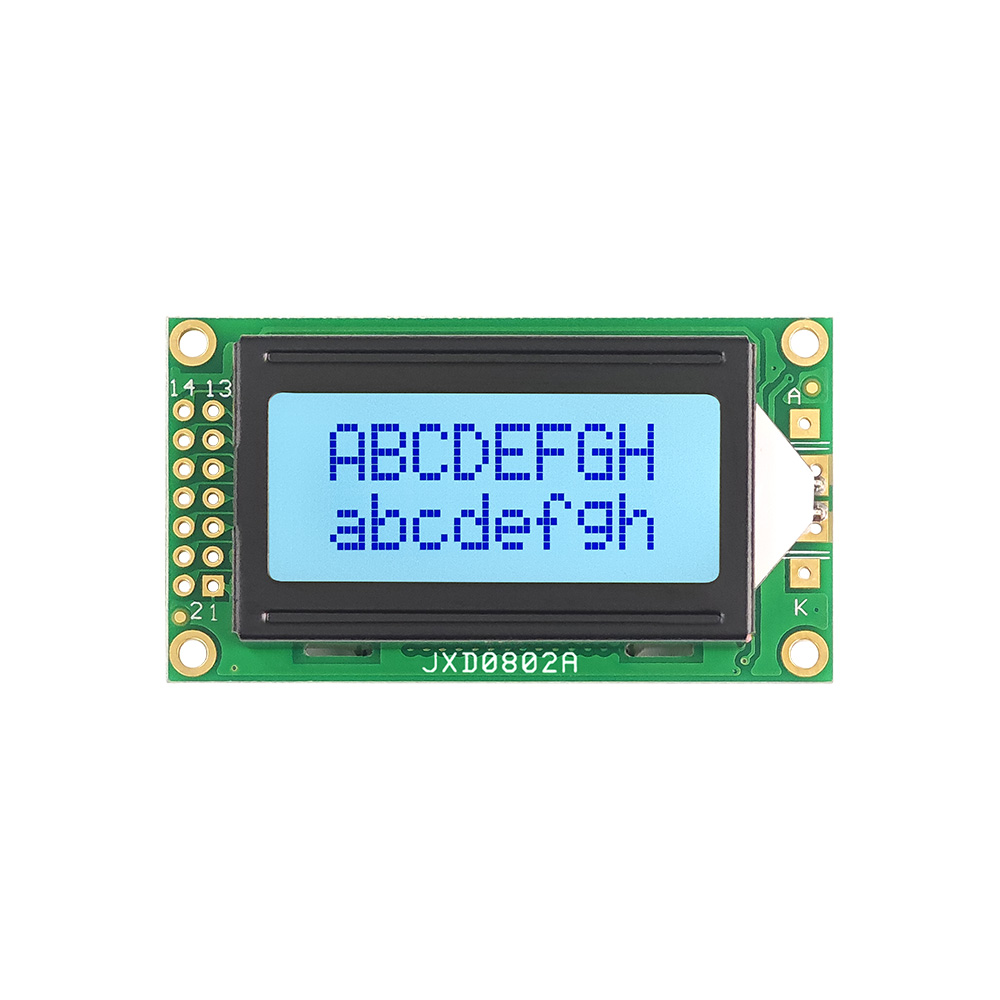

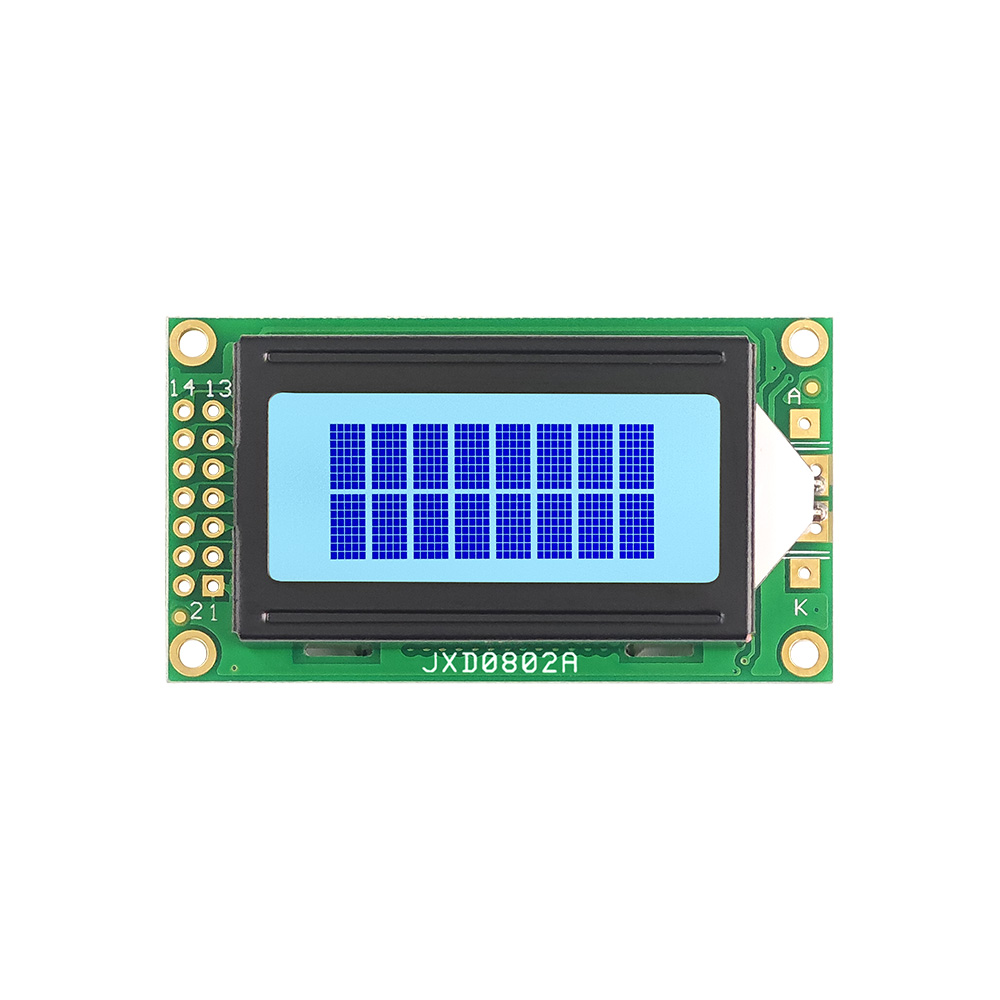

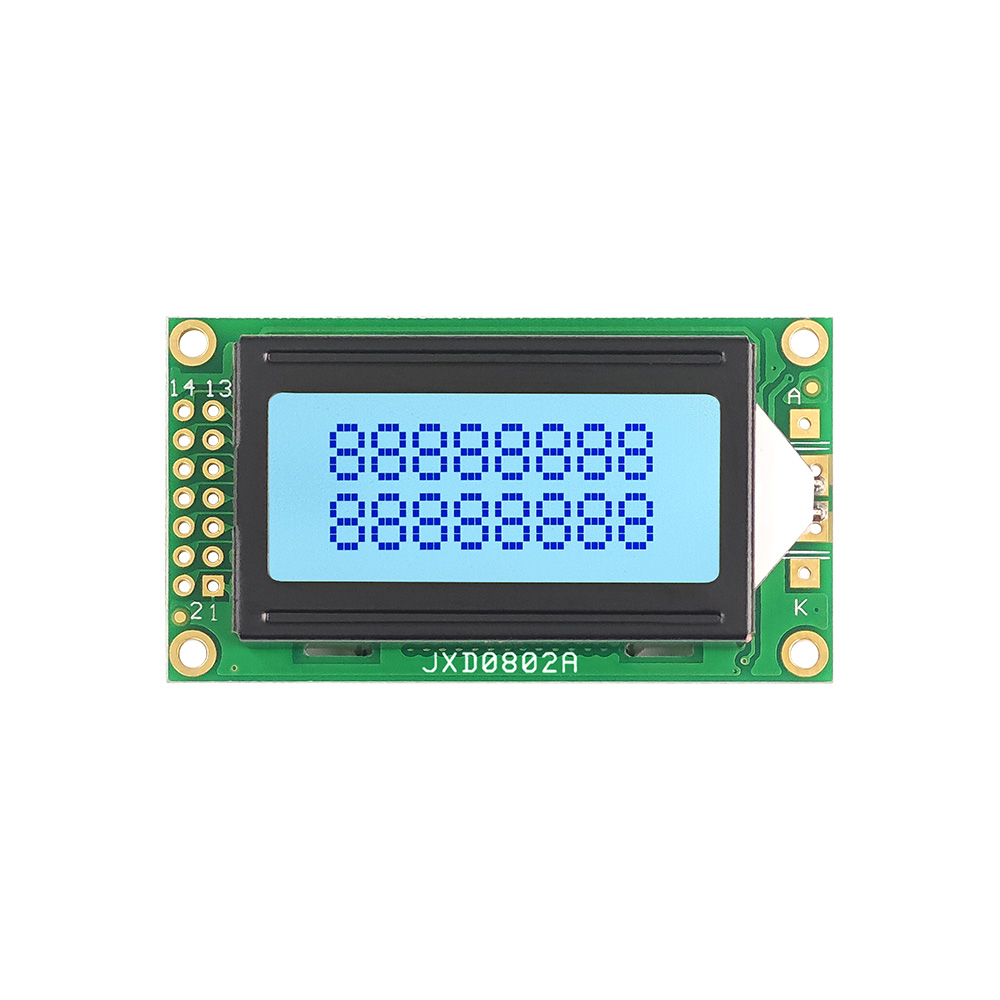

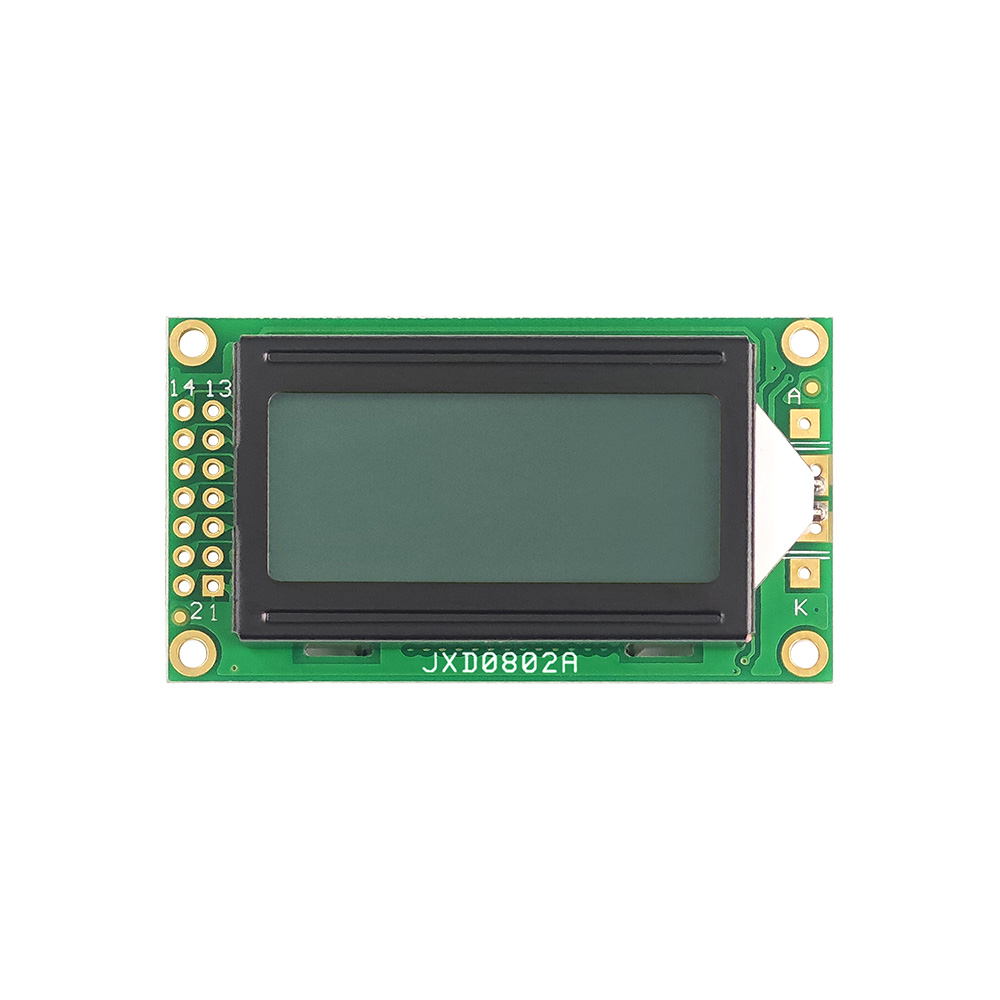

Arduino LCD Characters is an 8×2 character display module for Arduino projects, learning kits, and compact embedded boards. It uses STN Positive technology, 白色LEDバックライト, and a 14/16PIN parallel interface for direct hardware control. 3.3Vまたは5.0Vの駆動電圧をサポート, 幅広い温度での動作, 低消費電力, it fits sensor displays, スマートホームデバイス, educational projects, メートル, コントローラー, そしてDIYエレクトロニクス.

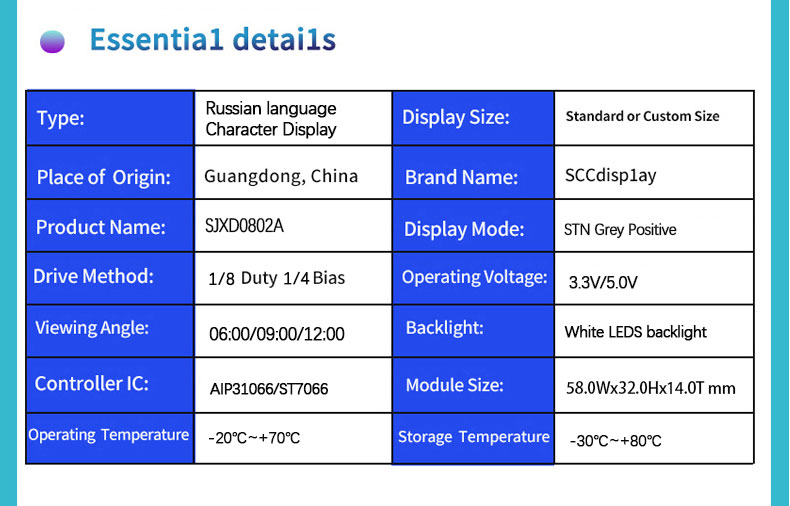

パラメータ:
| 文字の種類 | 8X2 |
| モデル | SJXD0802A |
| モデルサイズ | 58.0×32.0×14.0MM |
| VAサイズ | 37.7×16.0MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
STN陽性
|
|
インタフェース
|

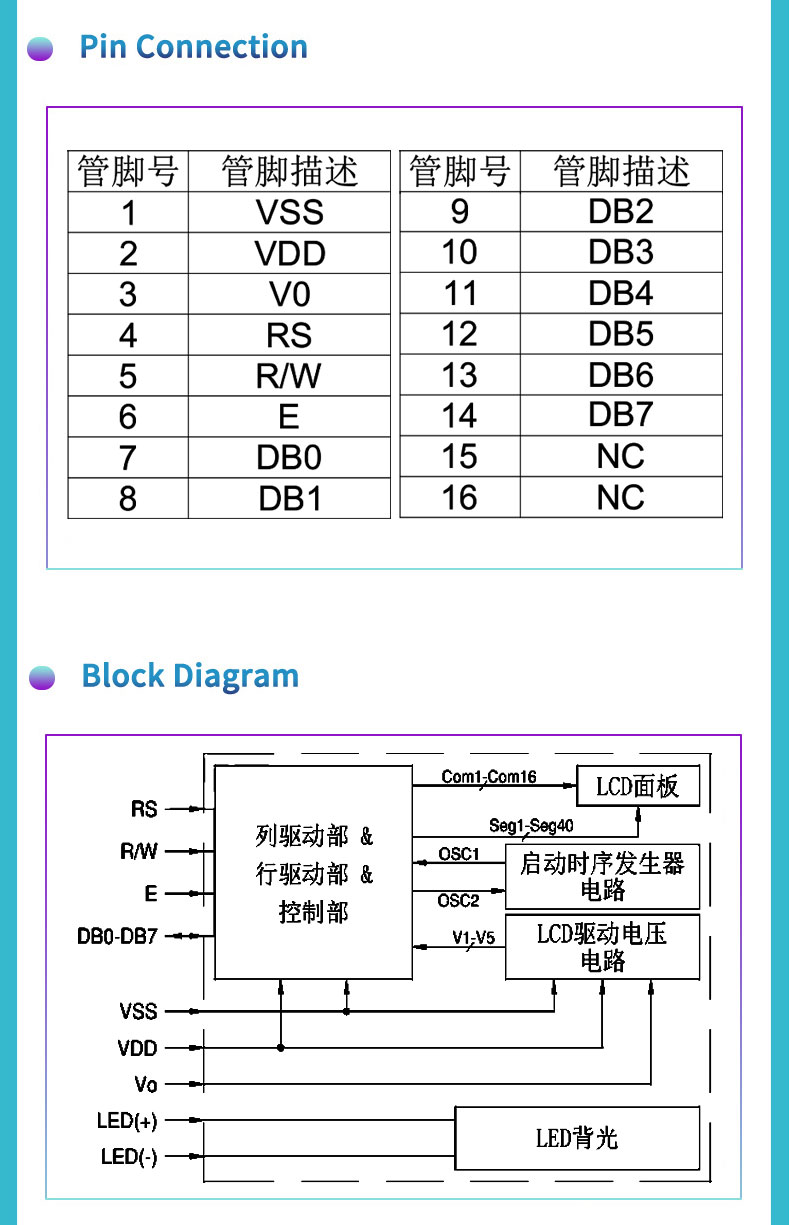

14/16PINパラレルポート
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

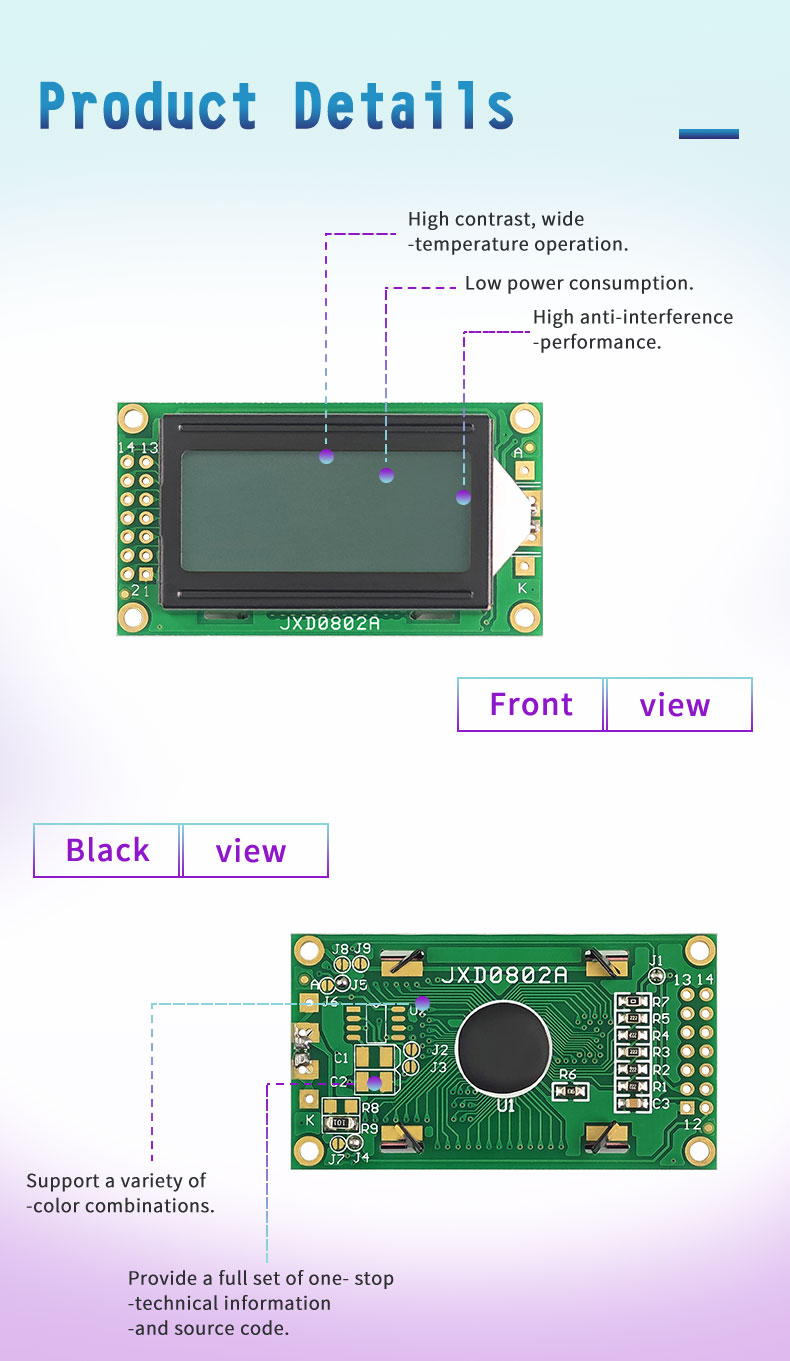

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
Arduino LCD Characters JXD0802A is an 8×2 character display module made for Arduino projects, learning kits, and compact embedded boards. It measures 58.0×32.0×14.0 mm with a 37.7×16.0 mm viewing area, giving developers a small screen for numbers, 手紙, and short project feedback. モジュールは3.3V/5.0Vの駆動電圧をサポートします, ST7066/AIP31066 drive IC, STNポジティブ液晶タイプ, 白色LEDバックライト, and 14/16PIN parallel port connection.
設計基準
Arduino LCD Characters focuses on practical development use, stable display behavior, and easy testing during prototype work. The STN Positive display mode presents readable characters for simple code output, while the parallel interface suits projects that need direct hardware control. It supports -20°C to +70°C working temperature and -30°C to +80°C storage temperature. The product page also lists high contrast, 低消費電力, 耐干渉性能, 複数の色の組み合わせ, technical information, ソースコードのサポート, カスタマイズ, 1–3日分のサンプル, and cost-effective production.
アプリケーション
Arduino LCD Characters can be used in Arduino experiments, スマートホームシステム, 教育キット, measurement devices, small controllers, DIY 電子プロジェクト. It helps show sensor readings, test values, learning prompts, メニューテキスト, デバイスの状態, and basic operating data without needing a larger graphic screen. The same 8×2 structure also fits meters, 機器制御パネル, information display systems, 家電製品, 産業用制御, 医療機器, and consumer electronics that need compact character output.

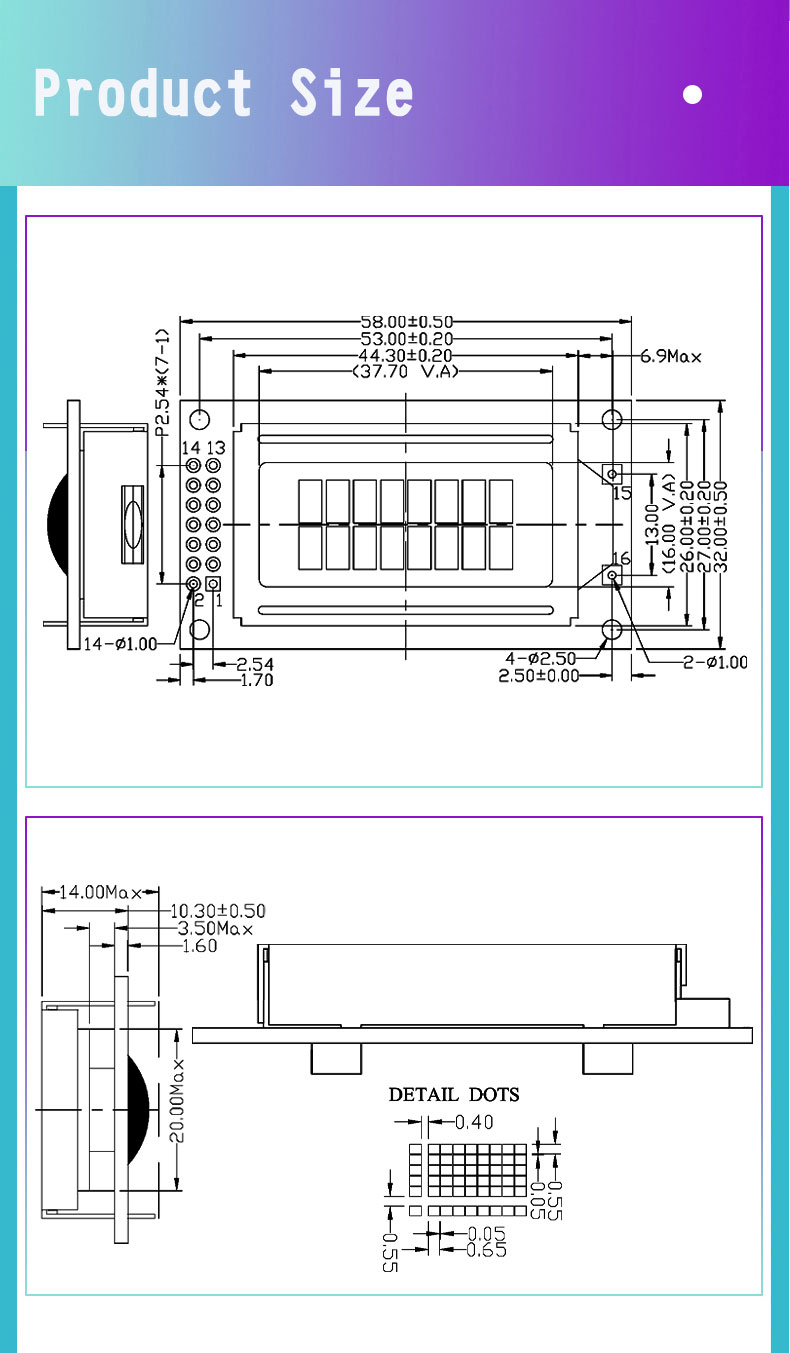

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
