基本情報
The SJXD1621B 7 Segment LCD Display HT1621 is a high-performance segmented LCD module integrated with the HT1621 driver IC. Designed for precise numeric and symbolic visualization, it provides a reliable solution for embedded electronics, 産業機器, and consumer devices. With its driver-based architecture, the display simplifies circuit design while ensuring stable performance and energy-efficient operation. This module is widely recognized for its ease of integration, making it an ideal choice for both OEM and ODM applications.

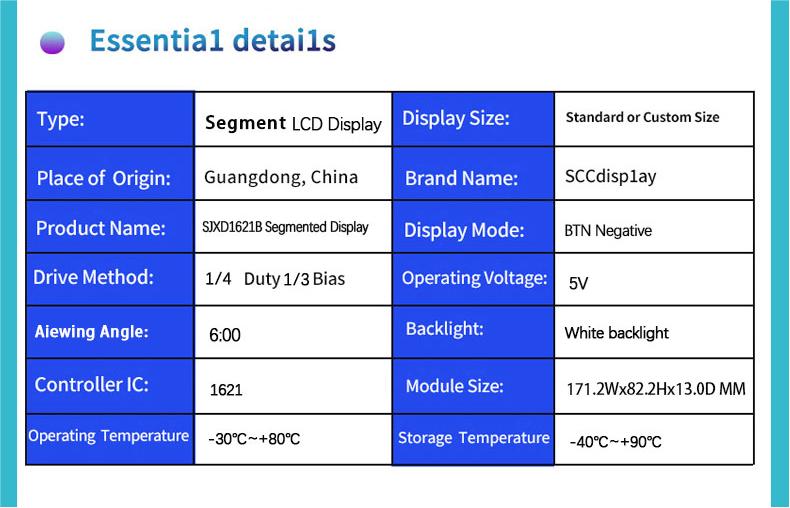

パラメータ:
| 文字の種類 | カスタマイズされたタッチ LCD モジュール |
| モデル | SJXD1621B |
| モデルサイズ | 171.2×82.2×13.0mm |
| VAサイズ | 152.0×62.0mm |
|
駆動電圧
|
5.0V
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
BTNの全景
|
|
ドライブ
|
1621
|
|
インタフェース
|
9ピン
|
| 使用温度 |
-30℃ - +80℃
|
|
保管温度
|
-40℃ - +90℃ |
特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
The SJXD1621B 7 Segment LCD Display HT1621 features a segmented display structure that can handle multiple numeric and icon configurations. The integrated HT1621 driver manages segment scanning and control, reducing the need for additional microcontroller resources. It offers high contrast performance, ensuring clear visibility under varying lighting conditions. The module operates with low power consumption, suitable for battery-powered and portable applications. Electrical stability is guaranteed, providing consistent segment activation over long-term usage. Its compact form factor enables straightforward integration into diverse electronic products, saving design time and reducing system complexity. The module is also tested for reliability under temperature variations and vibration conditions, making it suitable for both industrial and consumer-grade environments.
Driver Integration Features
The HT1621 driver built into the display streamlines system design by managing segment activation and communication efficiently. It supports serial communication interfaces, allowing easy connection to microcontrollers such as Arduino, STM32, and other embedded platforms. The driver ensures fast response times, 安定した動作, and accurate segment representation, enhancing user readability. Its design reduces wiring complexity, simplifies PCB layout, and shortens development cycles for embedded applications.
アプリケーション
The SJXD1621B 7 Segment LCD Display HT1621 is widely used in digital meters, 自動車のダッシュボード, スマートホームデバイス, 産業用制御パネル, 医療器具, および携帯電子機器. It is especially suited for applications requiring energy-efficient displays with precise numeric output and stable long-term operation. OEM and ODM projects often rely on this module for tailored display solutions that meet specific application needs.

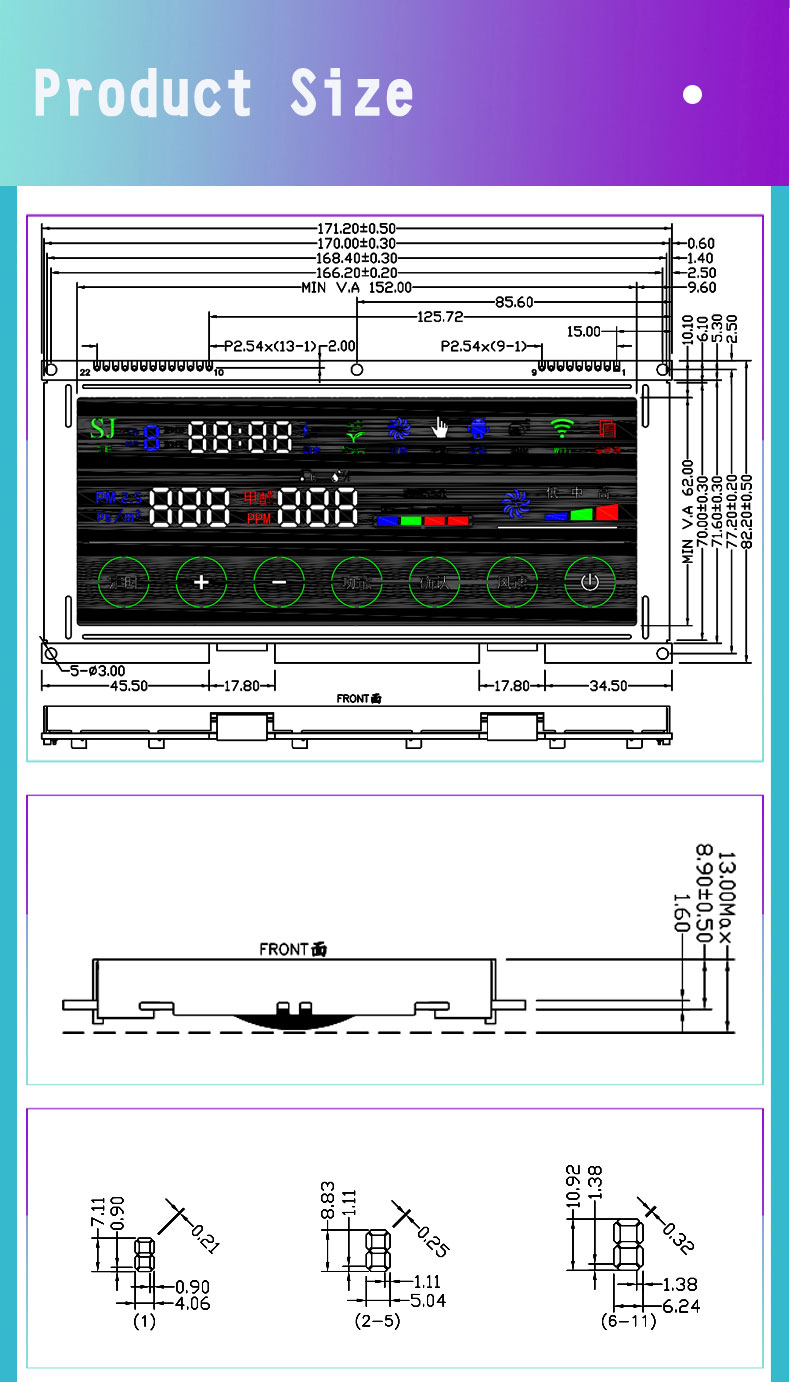

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: 費用対効果はどのように確保されるのか?
あ: モジュールは合理化された生産とコスト管理を考慮して設計されています, 高品質とパフォーマンスを維持しながら、コスト効率の高いソリューションを提供することを目指しています.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
