基本情報

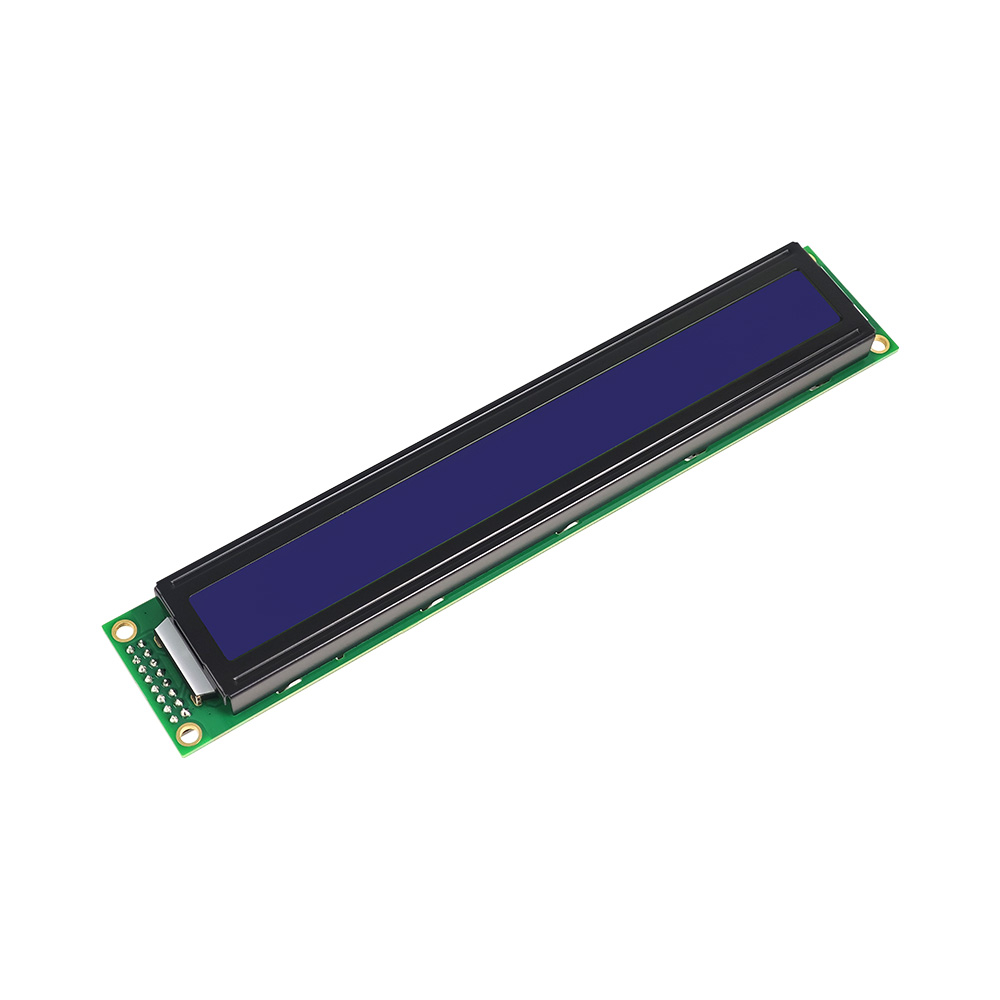

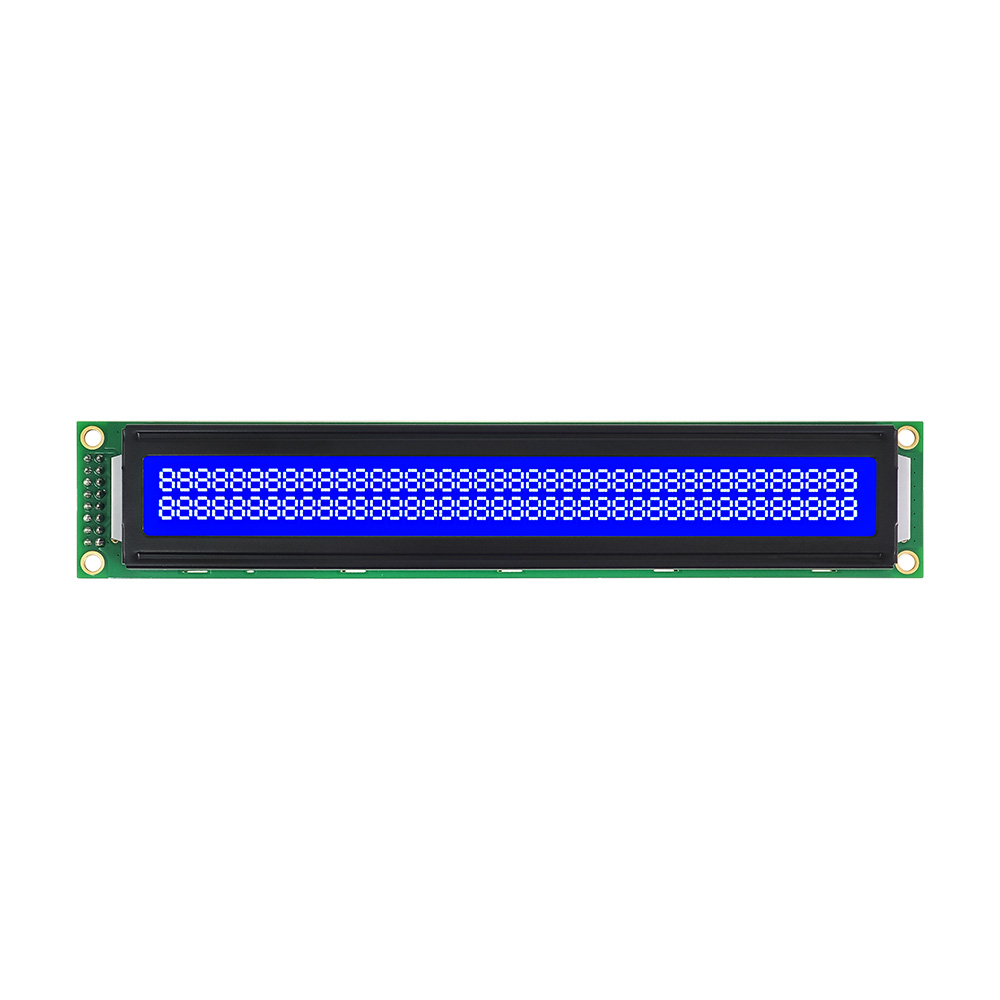

40X2 Dot Matrix LCM Module is a long-format character display for extended labels, parameter names, 動作値, and diagnostic messages. It uses STN Negative technology, 白色LEDバックライト, and IIC/I2C communication to reduce wiring in wide panels. 3.3Vまたは5.0Vの駆動電圧をサポート, 幅広い温度での動作, 低消費電力, メーターに合うよ, 制御システム, 試験器具, 自動化装置, スマート端末, and customized electronic products requiring clear two-line information display performance.

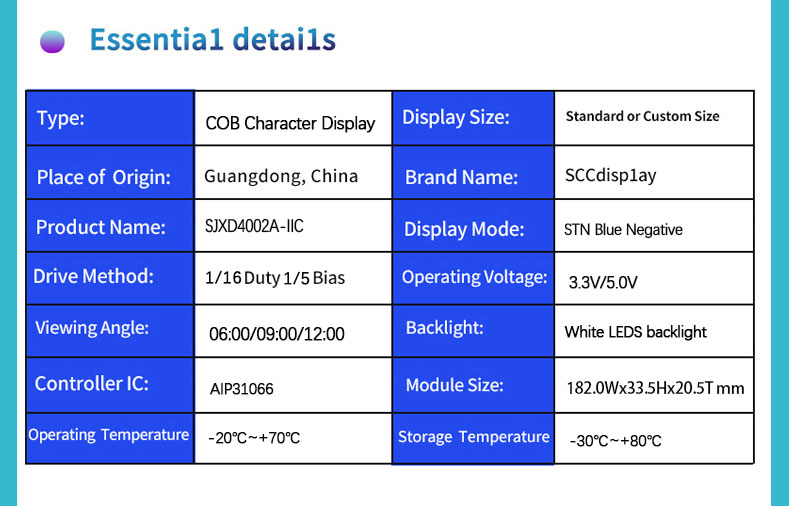

パラメータ:
| 文字の種類 | 40×02 |
| モデル | SJXD4002A |
| モデルサイズ | 182.0×33.5×20.5mm |
| VAサイズ | 154.4×16.5mm |
|
駆動電圧
|
5.0Vまたは3.3V
|
|
ドライブIC
|
AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
STNネガティブ
|
|
インタフェース
|
IIC/I2C
|
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |

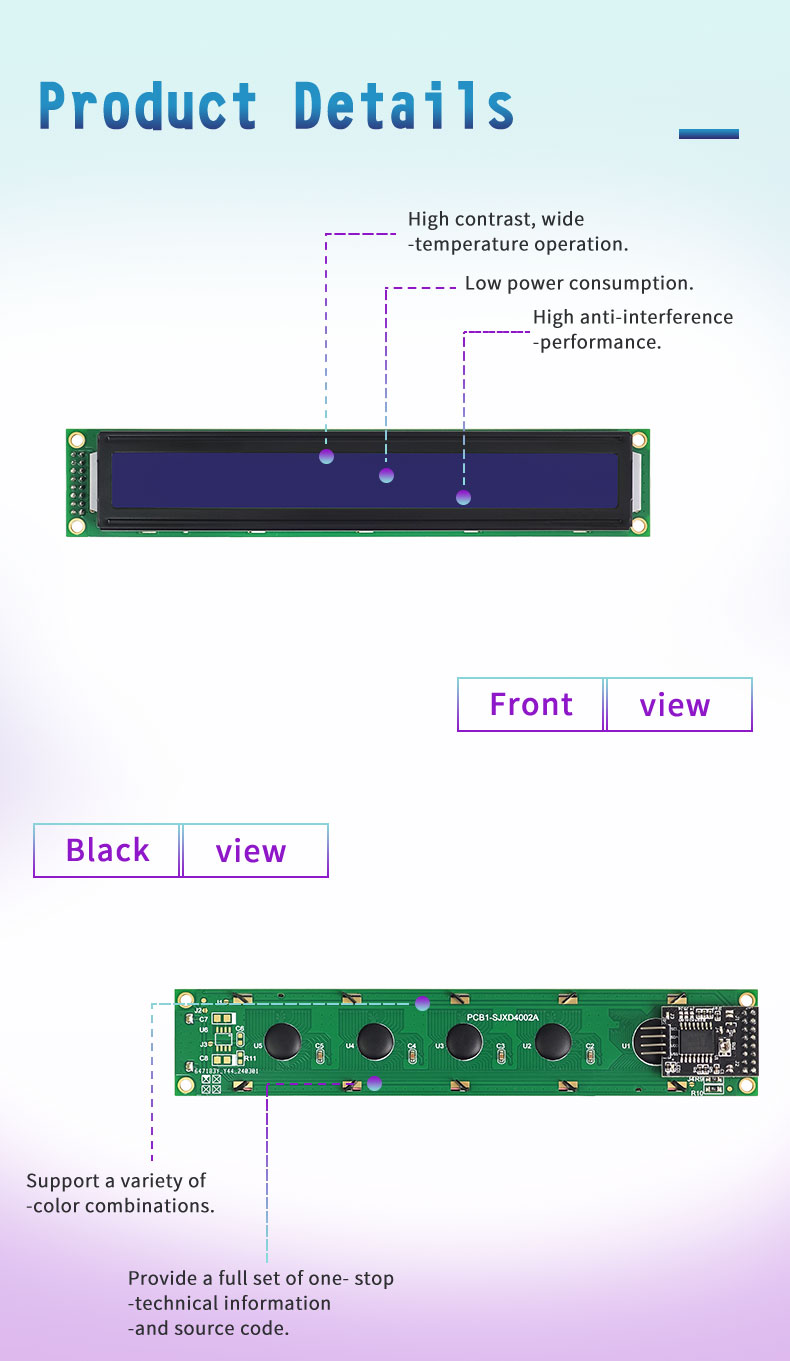

特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
主な仕様
40X2 Dot Matrix LCM Module SJXD4002A-IIC is designed for interfaces that need long text lines, wider numeric fields, and more complete device messages than standard compact character screens. It uses a 40×02 character format, giving each row enough space for extended labels, parameter names, and operating values. The module size is 182.0×33.5×20.5 mm, 154.4×16.5 mmの表示領域, 3.3V/5.0V駆動電圧, AIP31066ドライブIC, STNネガ液晶タイプ, 白色LEDバックライト, 06:00 視野角, IIC/I2Cインターフェース.
設計基準
40X2 ドットマトリックス LCM モジュールは、長形式の読みやすさに重点を置いています, simplified signal routing, and stable use in equipment interfaces. IIC/I2C インターフェイスにより、幅広の並列レイアウトと比較して配線を削減できます。, 一方、STN ネガティブ表示スタイルは、暗い背景に明るい文字をサポートします。. -20°C ～ +70°C で動作し、-30°C ～ +80°C で保管します。. このモジュールはハイコントラストもサポートしています, 低消費電力, 耐干渉性能, 複数の色の組み合わせ, ソースコードのサポート, カスタマイズ, 1–3日分のサンプル, and cost-effective production.
アプリケーション
40X2 ドットマトリックス LCM モジュールは、グラフィック LCD に移動せずに長い情報を表示する必要があるシステムに適しています。, such as instrument readouts, 機器の設定, 診断テキスト, 生産データ, メニューリスト, と警告メッセージ. メートル単位で使用できます, 機器制御パネル, information display systems, 産業用制御, 試験器具, 自動化デバイス, スマート端末, and customized electronic products. 40×2 フォーマットにより、エンジニアはより多くの水平表示容量を利用して、明確な文字ベースのインターフェイスを実現できます。.

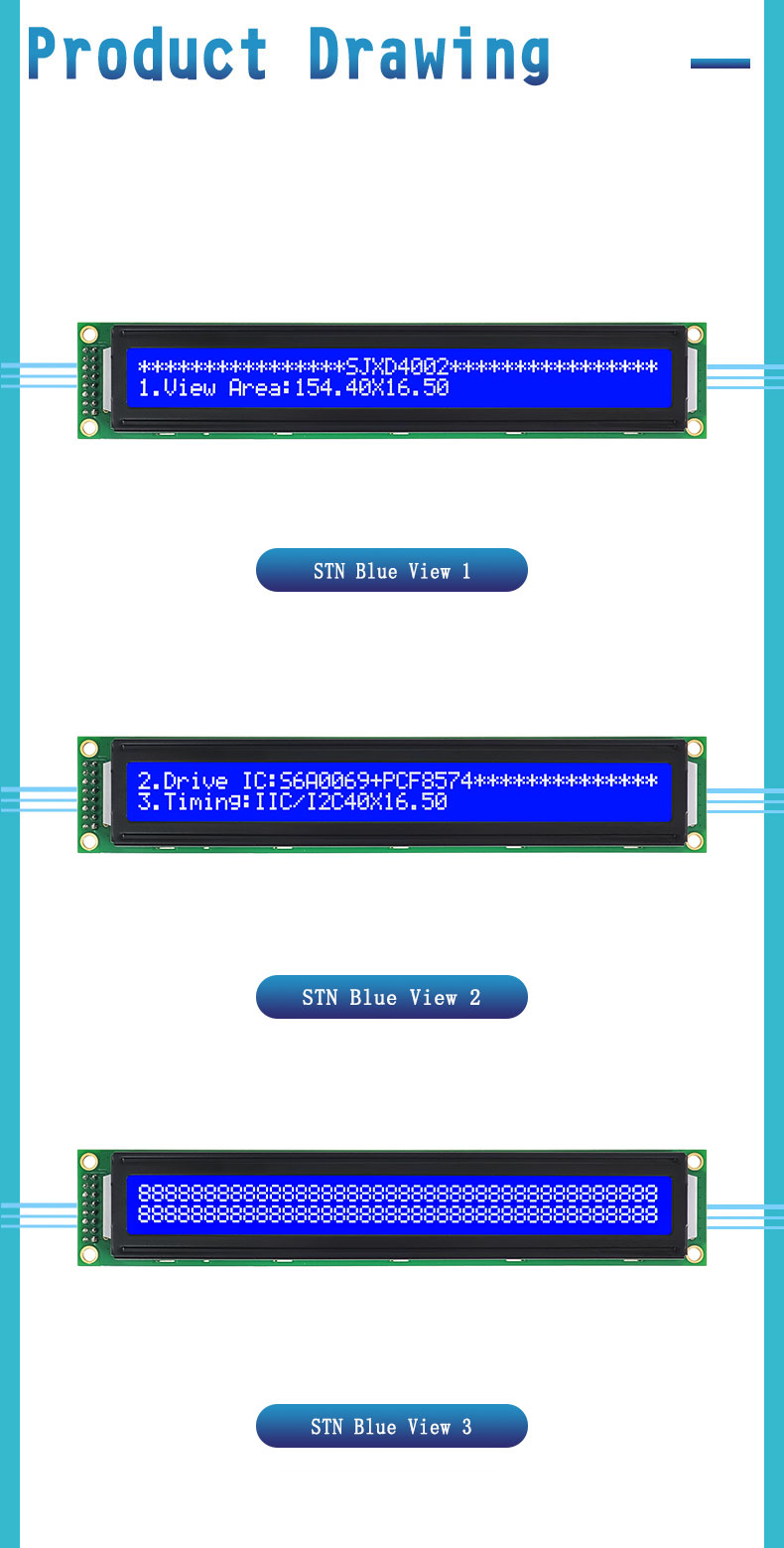

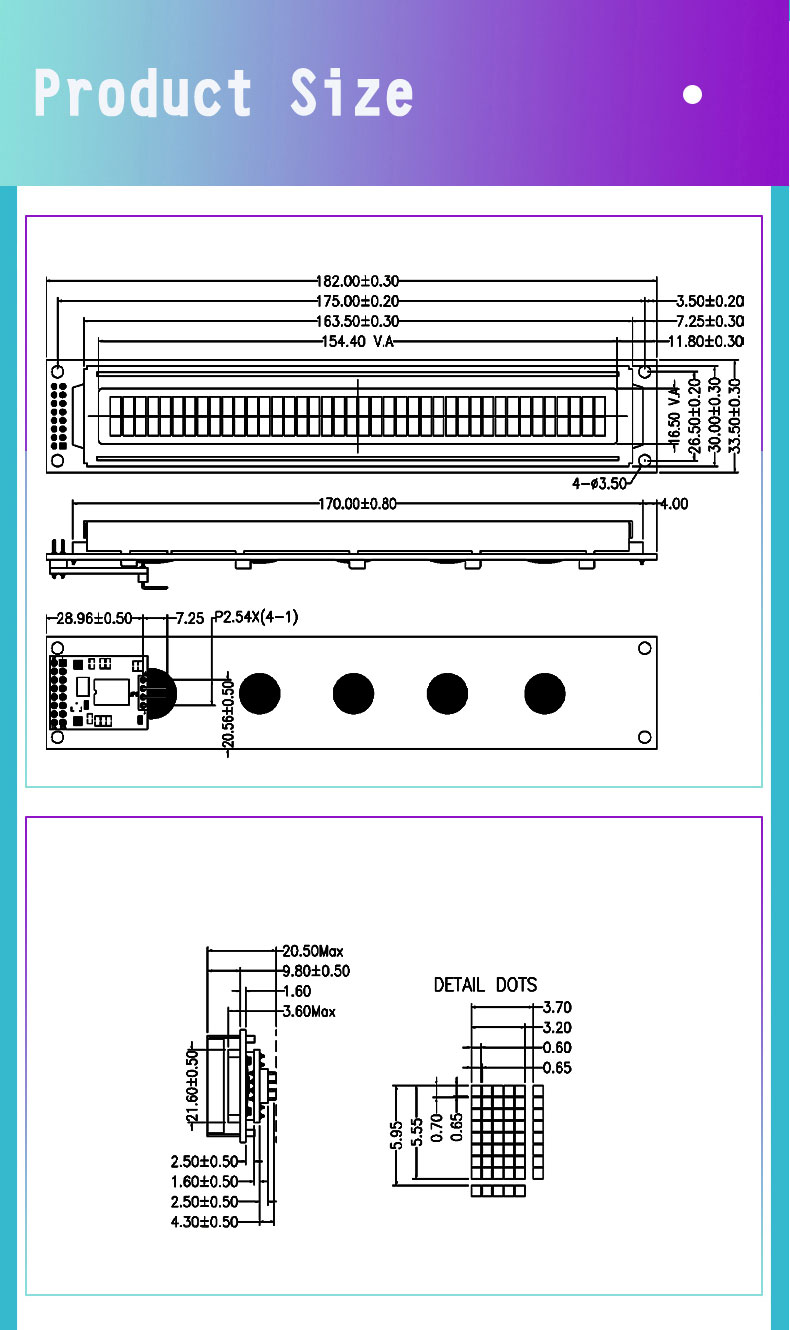

製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: 費用対効果はどのように確保されるのか?
あ: モジュールは合理化された生産とコスト管理を考慮して設計されています, 高品質とパフォーマンスを維持しながら、コスト効率の高いソリューションを提供することを目指しています.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
