基本情報

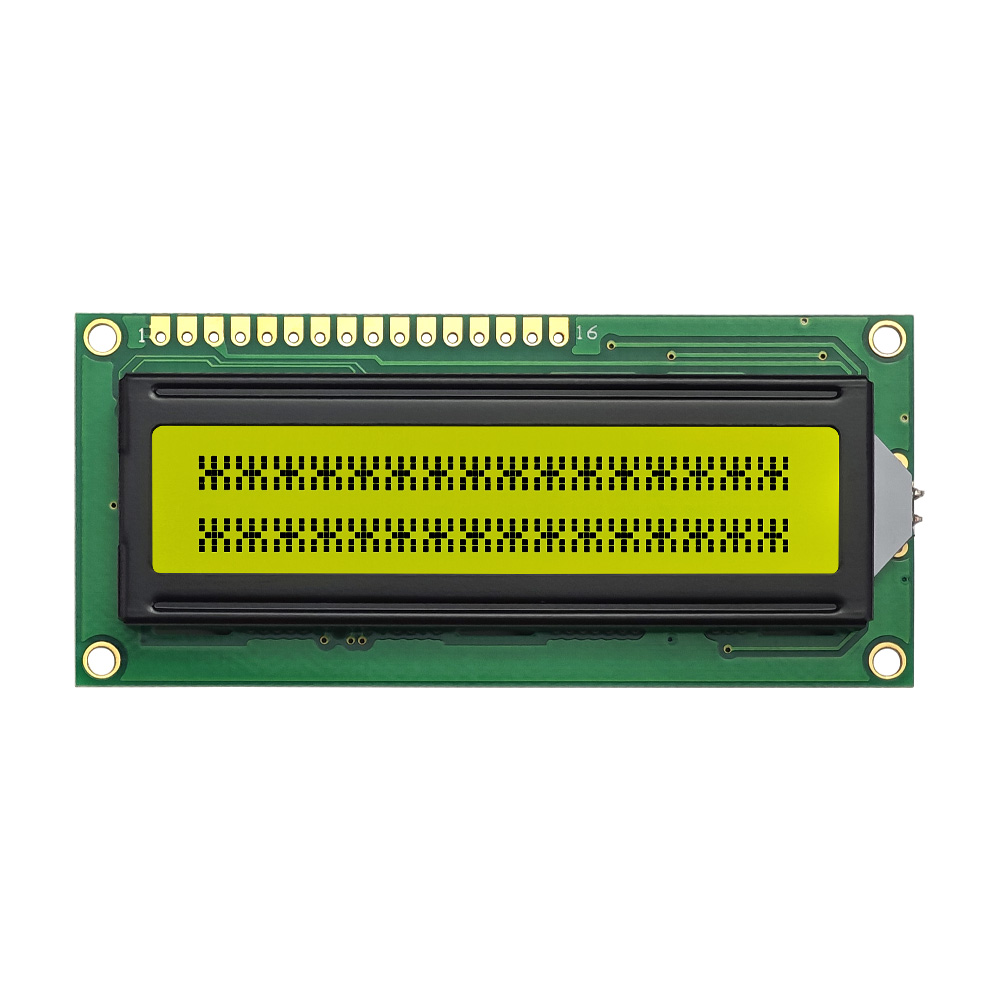

16x2 LCD Display JXD1602A is a compact two-line character screen for values, メニュー, シンボル, ラベル, アラーム, およびデバイスのプロンプト. It provides 32 character positions and uses STN positive display technology for readable dark text on a light background. 3.3V/5.0Vドライブ互換性あり, LED backlight options, 低電力動作, 幅広い温度性能, and OEM customization support, メーターに合うよ, 試験器具, コントロールパネル, アプライアンス, 医療機器, アクセス端末, 埋め込みボード, そしてDIYエレクトロニクス.
パラメータ:
| 文字の種類 | 16X2 |
| モデル | JXD1602A |
| モデルサイズ | 80.0×36.0×13.5MM |
| VAサイズ | 64.5×14.5MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
黄色の LED バックライト
|
|
液晶タイプ
|
STN陽性
|
|
インタフェース
|
16ピン |
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |
特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
- 最速のバッチ配信が可能 15 日
主な仕様
16x2 LCD Display JXD1602A is a two-line character display for compact products that need clear text, 数字, シンボル, メニューラベル, and operating prompts. It provides 16 行ごとの文字数と 2 rows for a total of 32 character positions. The module uses STN positive display technology, helping present readable dark text on a light background. 3.3V/5.0Vドライブの互換性をサポートします, LED backlight options, standard character control, and customization for different product structures.
設計基準
16x2 LCD Display is designed for simple integration, 安定した動作, and practical display capacity in small electronic panels. Its 16×2 format gives enough space for key values and interface messages while keeping the module easy to fit into compact housings. The STN positive display structure supports clear contrast, and backlight options improve viewing during indoor use. 低消費電力, 耐干渉性能, wide-temperature capability, sample support, technical data, and OEM customization help meet different equipment design needs.
アプリケーション
16x2 LCD Display is suitable for devices that require readable two-line information without using a graphic screen. 測定値を表示できます, device modes, メニュー項目, アラームコード, 数時間分のデータ, unit labels, and short instructions. 代表的な用途にはメーターが含まれます。, 試験器具, 産業用コントローラー, 電力設備, 家庭用電化製品, 医療機器, 通信端末, access control products, 埋め込みボード, DIY 電子プロジェクト. Its mature layout makes it a dependable choice for cost-effective character display interfaces.
製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
