基本情報

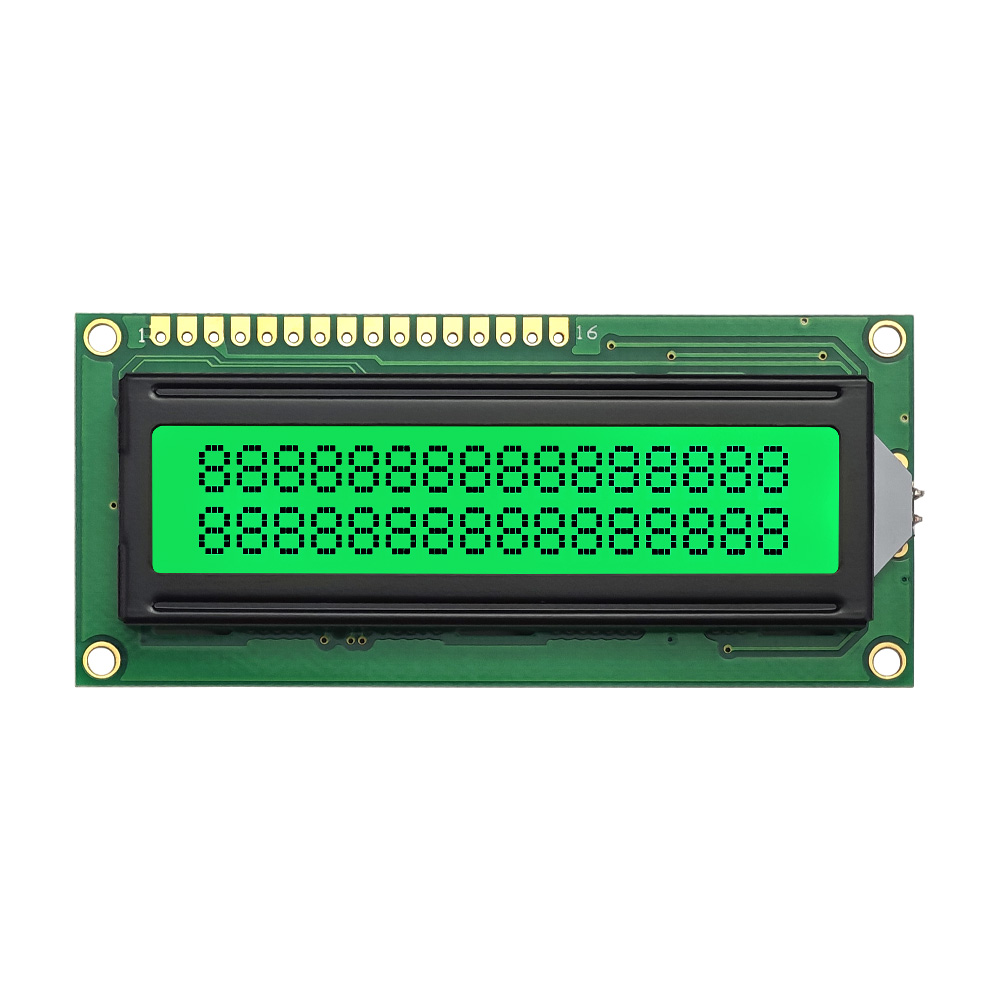

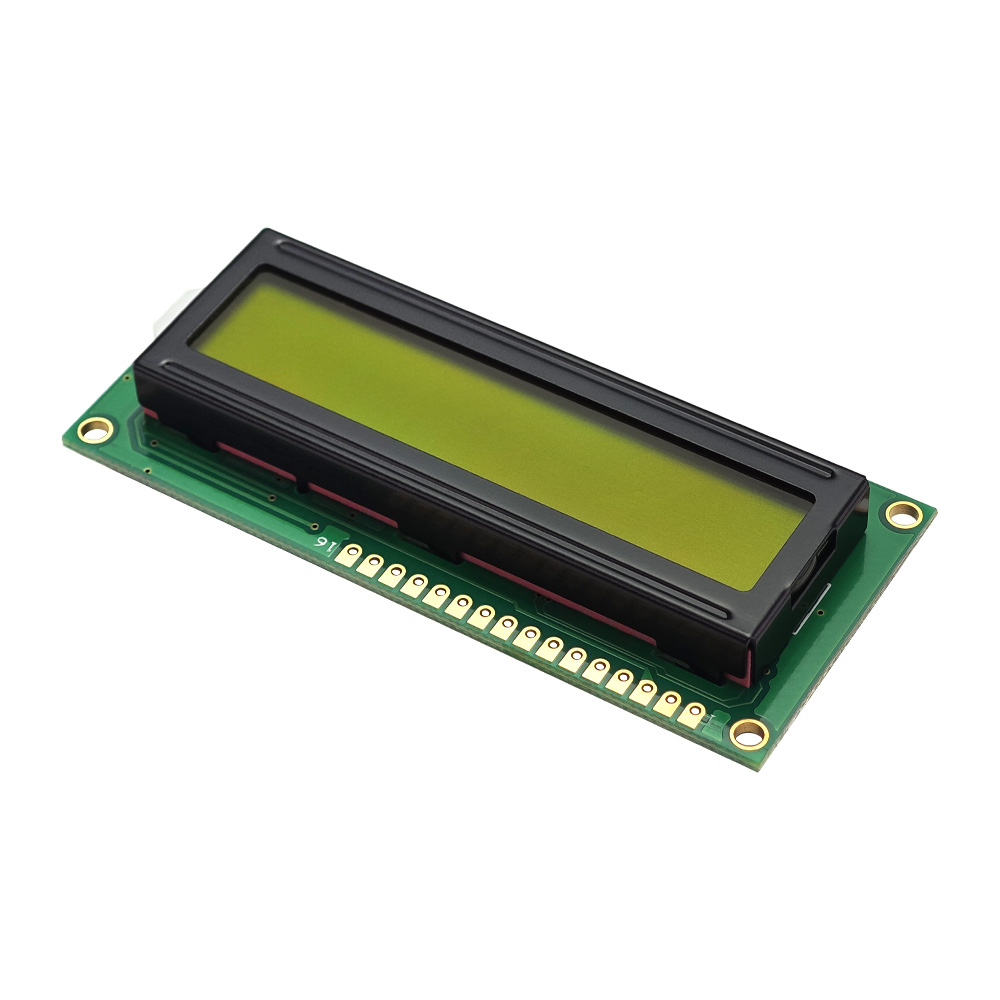

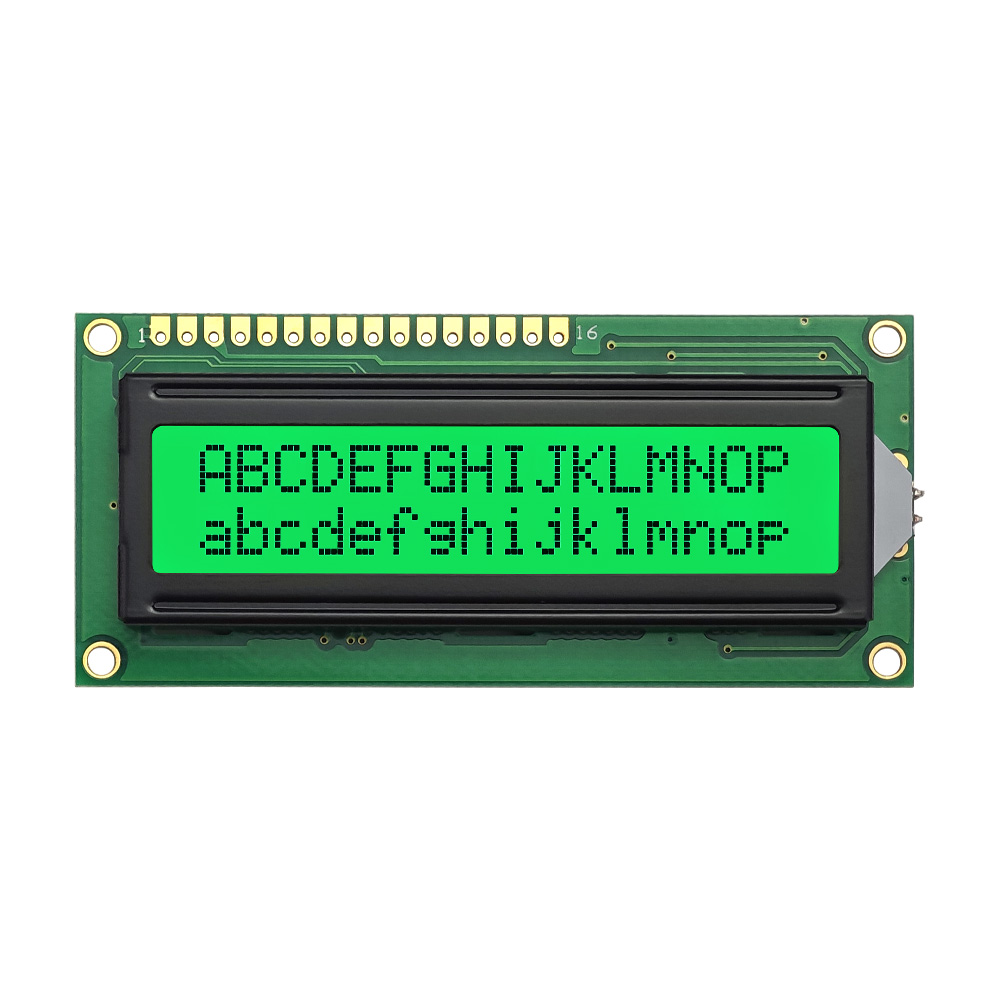

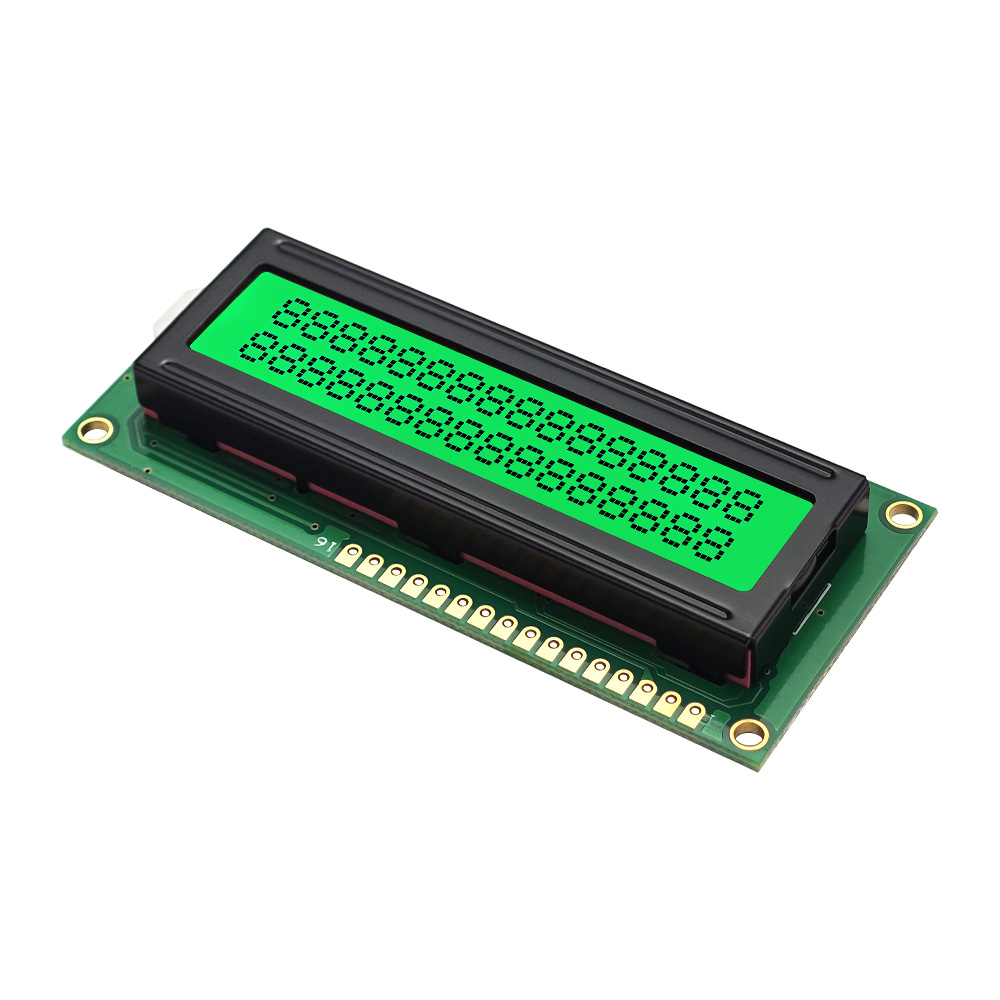

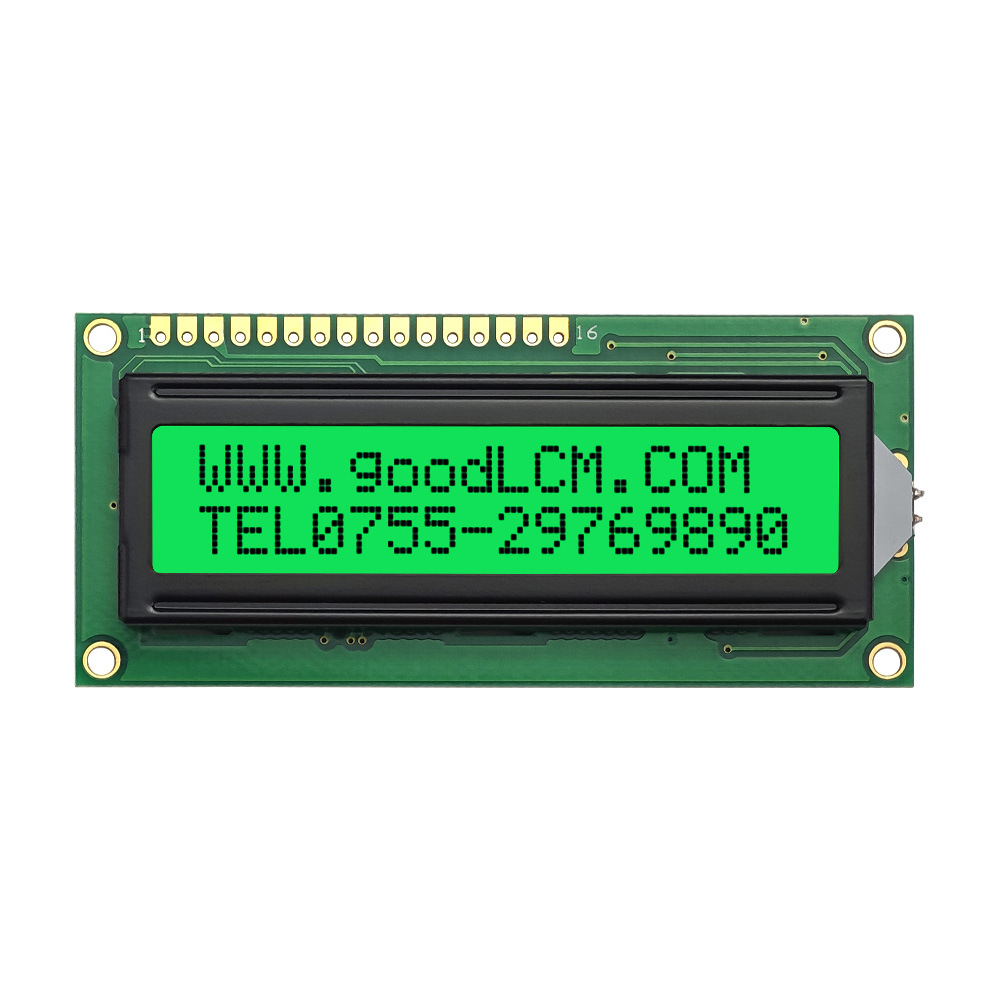

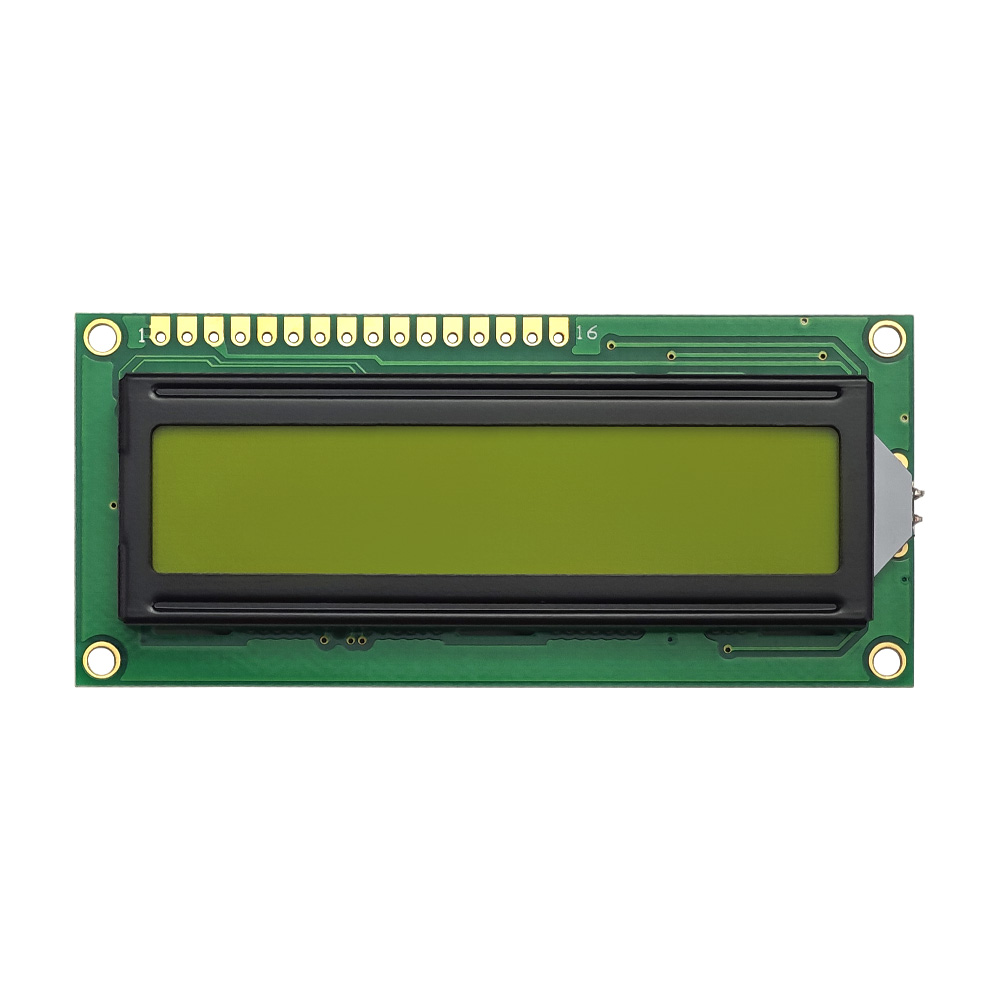

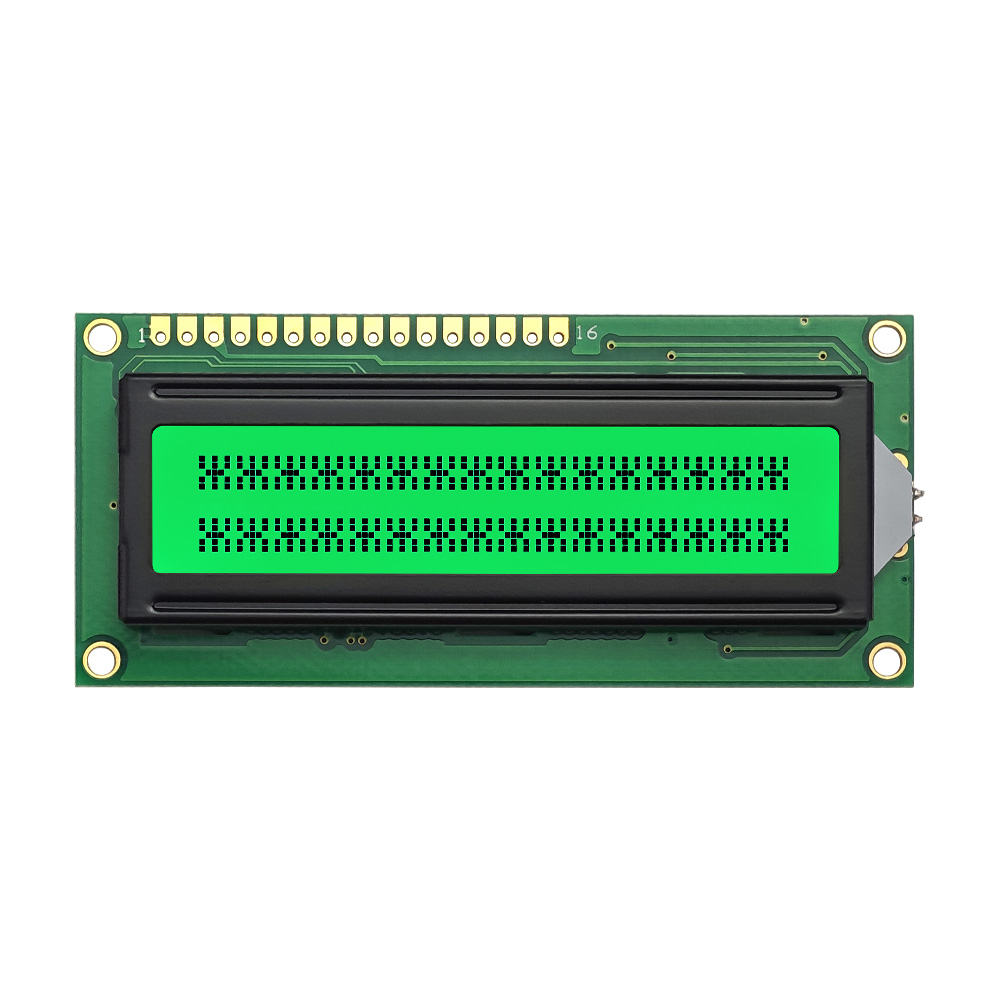

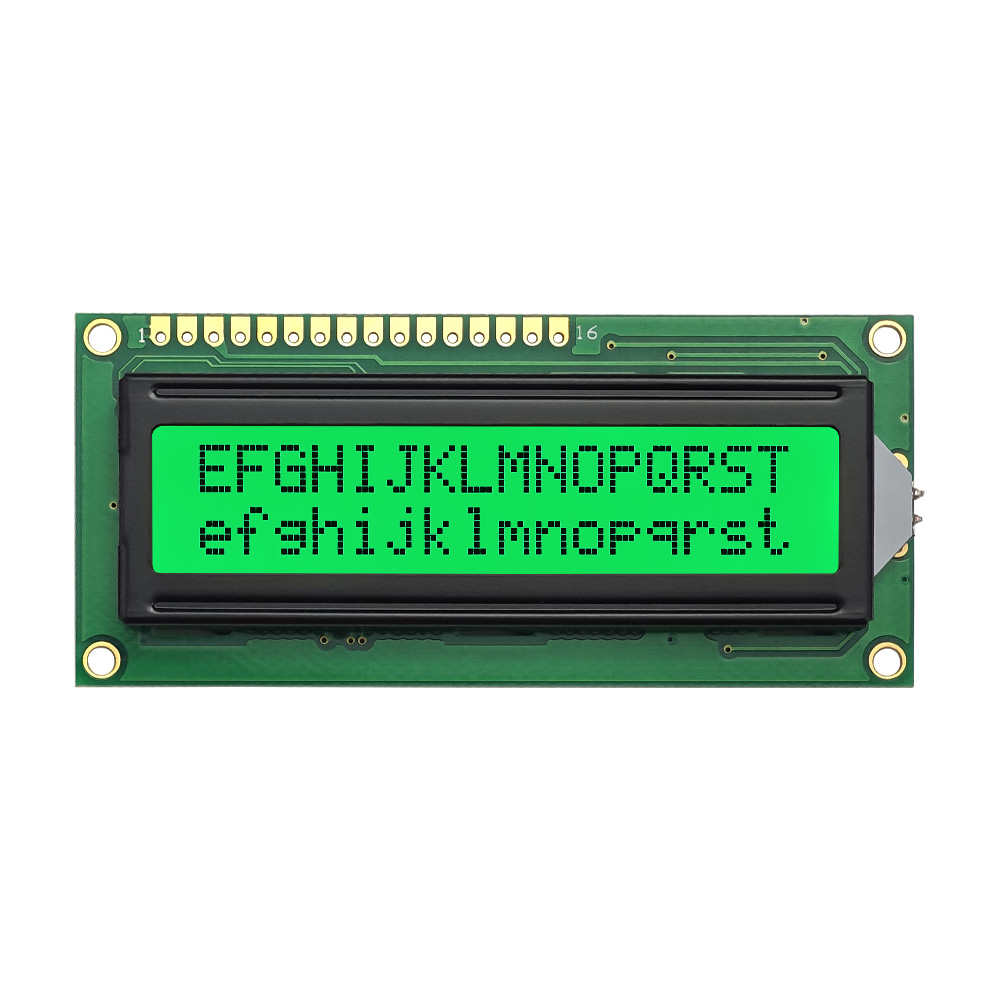

1602 LCD Display Datasheet JXD1602A outlines a 16×2 character LCD module for values, メニュー, ラベル, シンボル, アラート, and status text. It provides 32 display positions and uses STN positive technology for readable dark characters on a light background. 3.3V/5.0Vドライブ互換性あり, LED backlight options, 低電力使用, 幅広い温度性能, technical support, and OEM customization, it helps engineers select displays for meters, 楽器, パネル, アプライアンス, 医療用電子機器, アクセス端末, および組み込みシステム.
パラメータ:
| 文字の種類 | 16X2 |

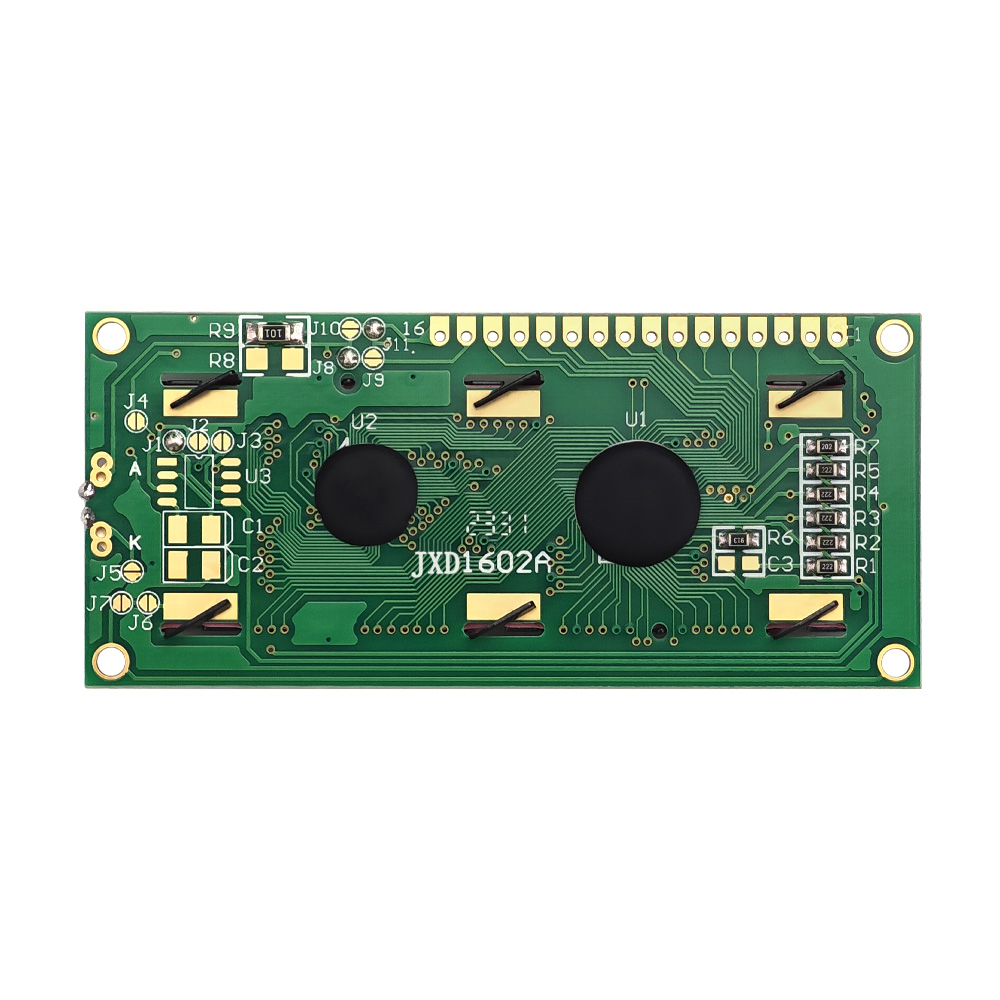

| モデル | JXD1602A |
| モデルサイズ | 80.0×36.0×13.5MM |
| VAサイズ | 64.5×14.5MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
緑色のLEDバックライト
|
|
液晶タイプ
|
STN陽性
|
|
インタフェース
|
16ピン |
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |
特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
- 最速のバッチ配信が可能 15 日
主な仕様
1602 LCD Display Datasheet JXD1602A describes a 16×2 character LCD module designed for two-line text output, including numbers, シンボル, unit labels, メニュー名, and short device prompts. It provides 16 characters per row with 32 total display positions. The module uses STN positive display technology for readable dark characters on a light background. 3.3V/5.0Vドライブの互換性をサポートします, LED backlight options, standard character LCD control, and customizable structure or interface requirements.
設計基準
1602 LCD Display Datasheet focuses on electrical matching, display readability, and practical integration for embedded product design. The STN positive structure supports stable contrast, while the backlight improves visibility in indoor or controlled lighting environments. Its 16×2 format offers enough information space without increasing panel size. 低消費電力, 耐干渉性能, wide-temperature capability, サンプルテスト, 技術文書, and OEM customization help engineers evaluate the module before prototype assembly or batch production.
アプリケーション
1602 LCD Display Datasheet is useful for selecting displays in products that need simple two-line information output. It can support measurement values, status text, メニュープロンプト, アラームコード, 数時間分のデータ, setting labels, and operating instructions. Common application areas include meters, 産業機器, コントロールパネル, 電力設備, 家電製品, 医療用電子機器, access control terminals, 通信装置, 埋め込みボード, 教育キット, and DIY electronics that require a dependable 16×2 character display.
製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
