基本情報

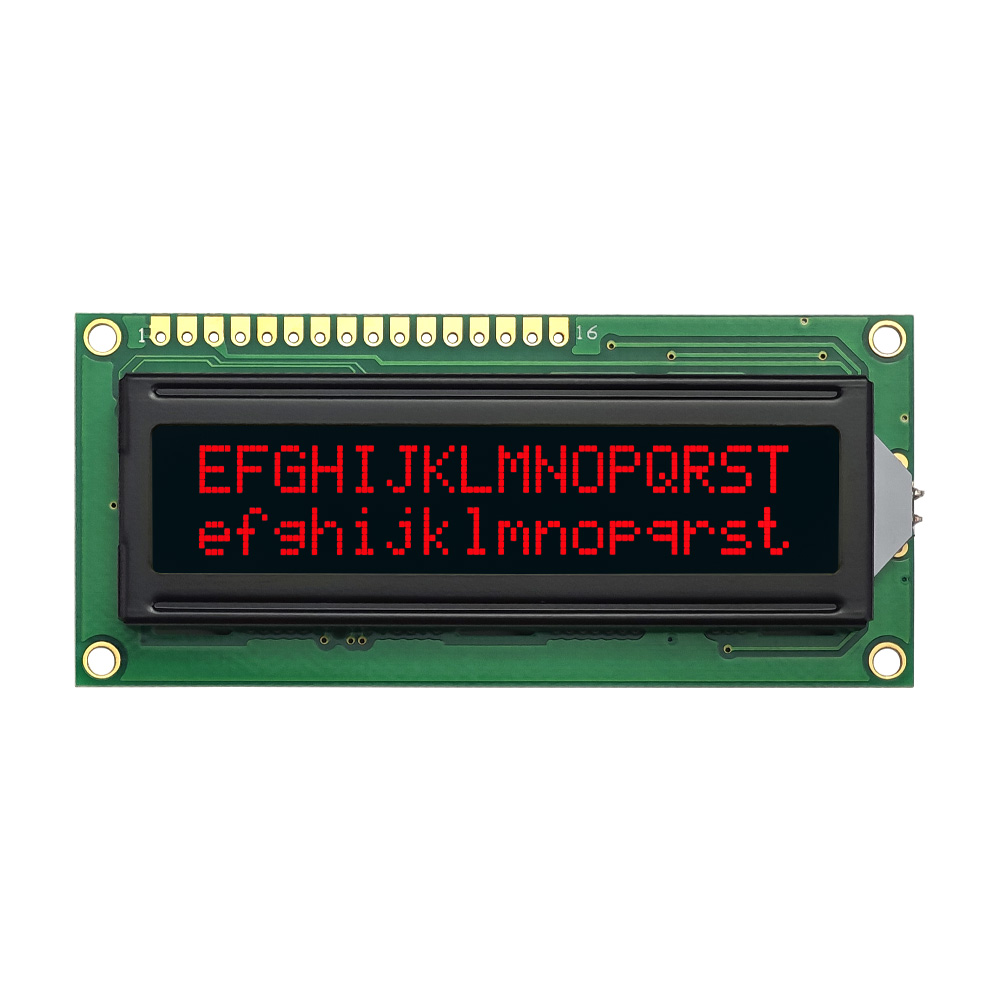

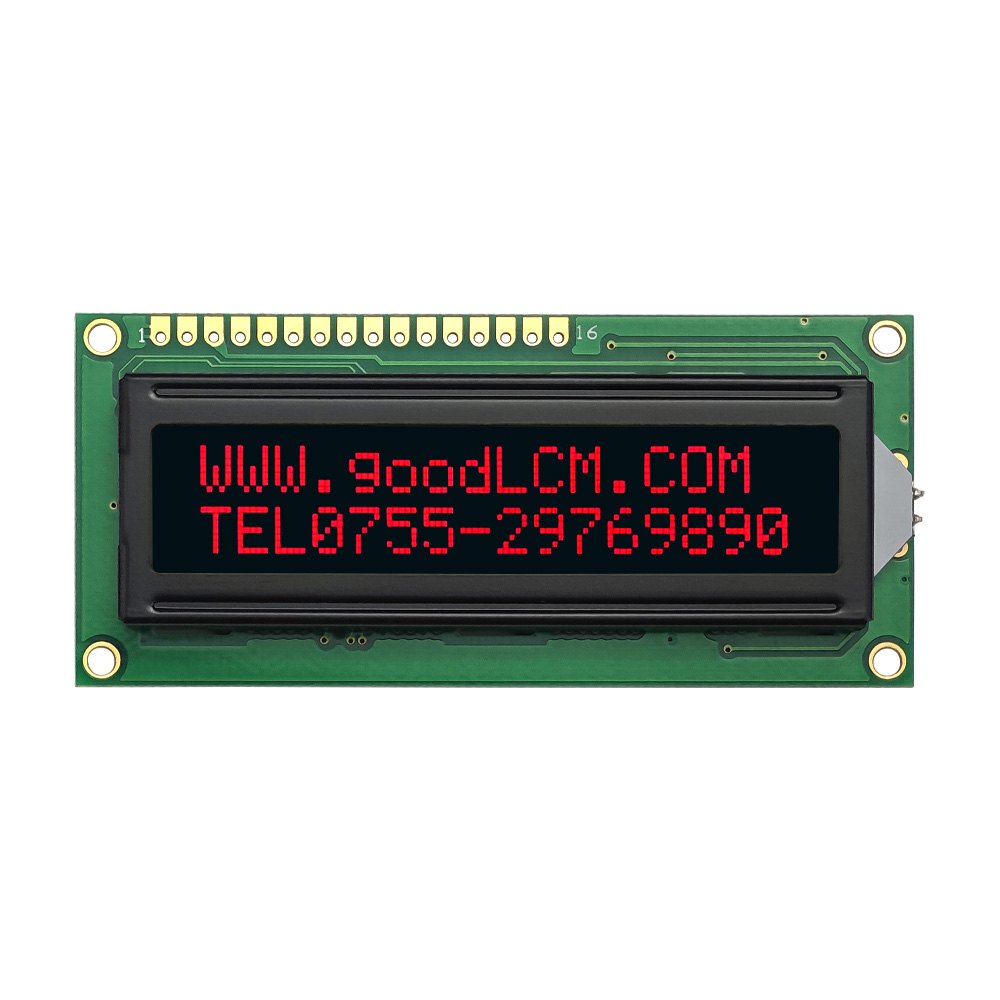

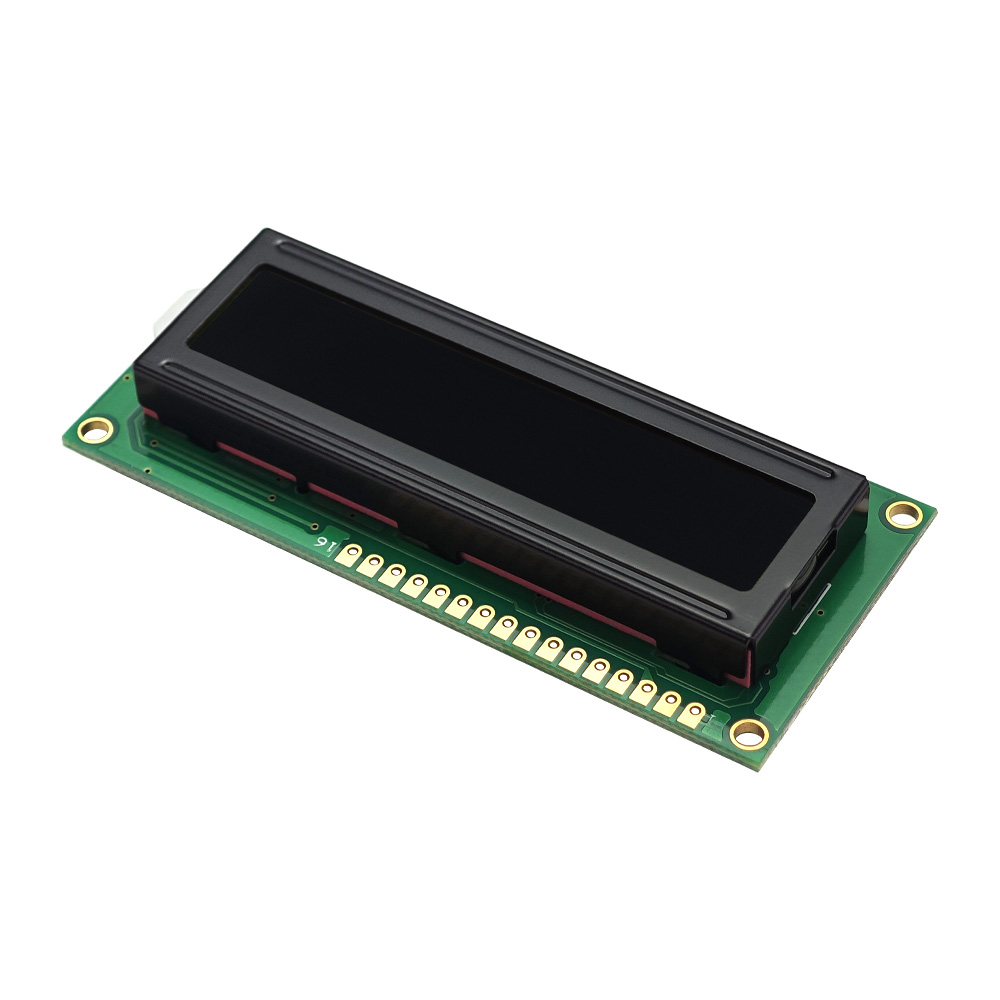

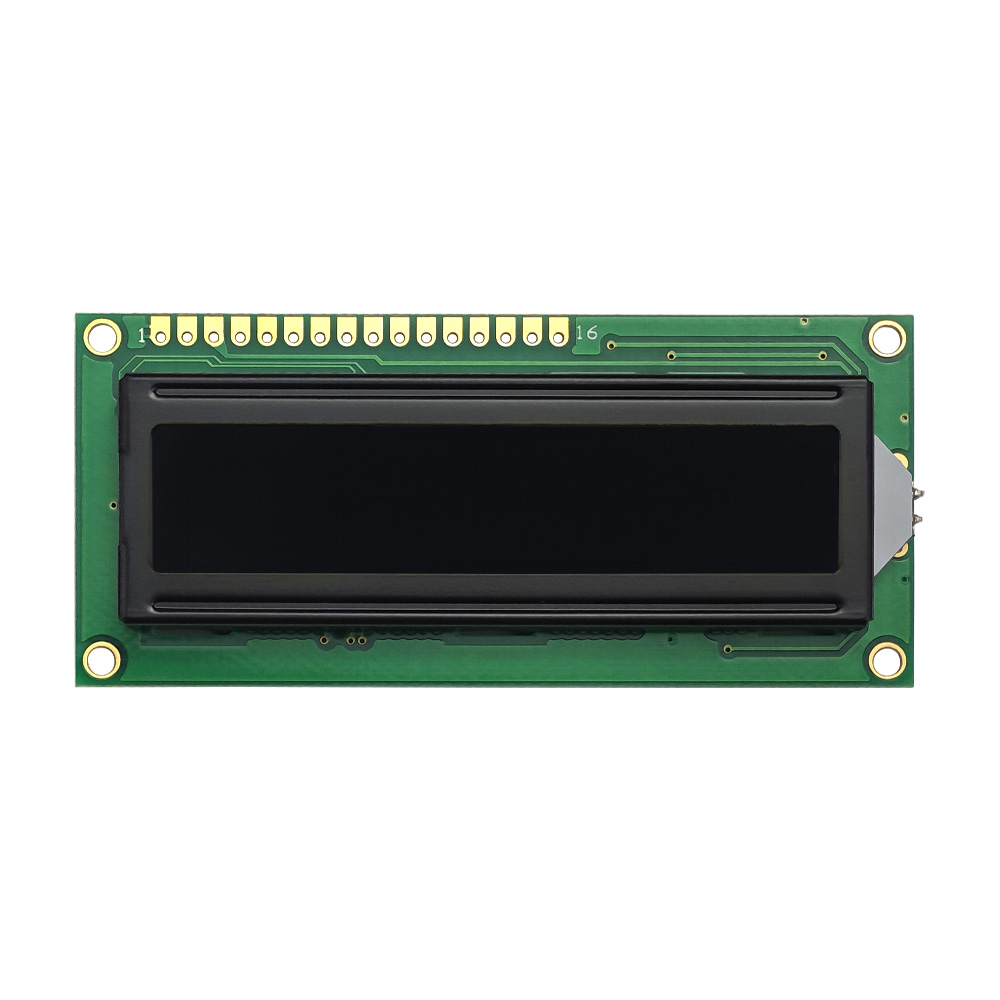

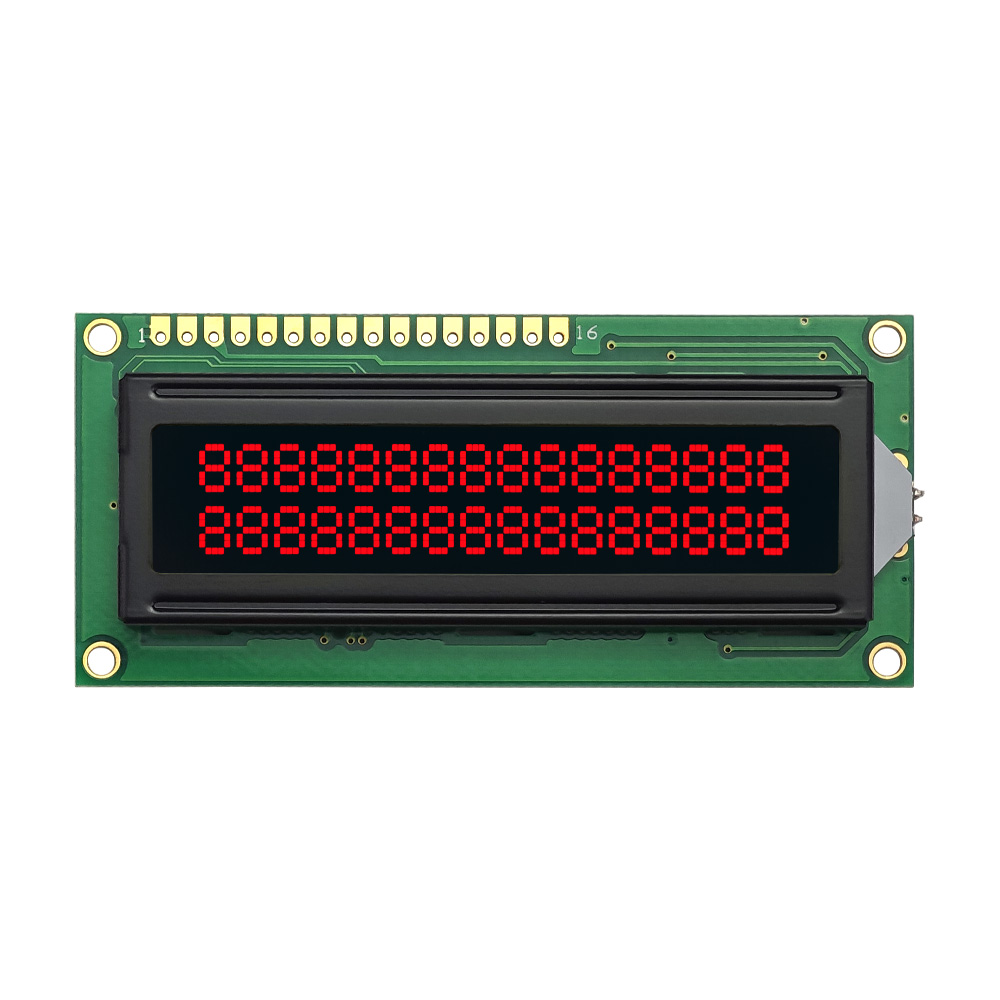

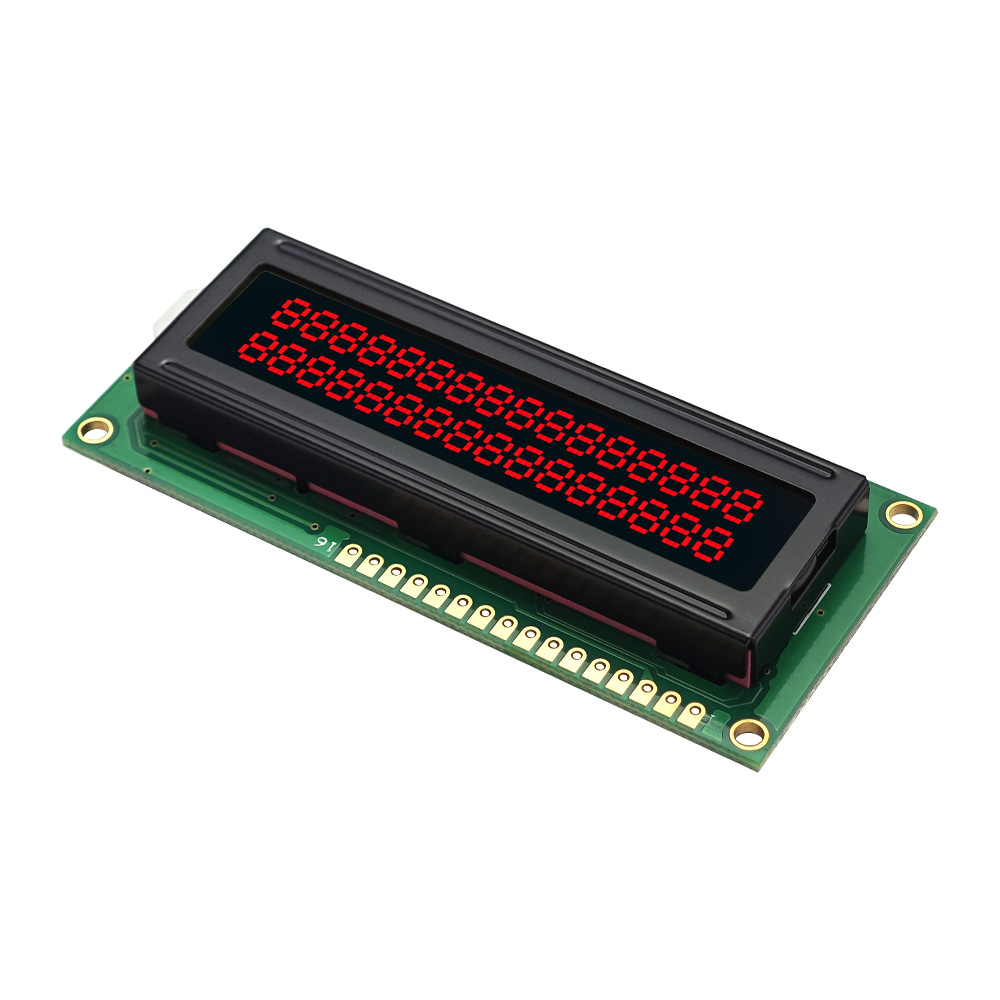

1602 LCD Display Arduino JXD1602A is a 16×2 character module for Arduino boards, センサー, microcontrollers, and compact electronic panels. 値を表示します, シンボル, メニューテキスト, アラーム, and short prompts across two lines. The VA negative screen shows bright characters on a dark background, supported by LED backlight for stronger contrast. 3.3V/5.0Vドライブ互換性あり, 低電力使用, 幅広い温度性能, およびカスタマイズオプション, it fits DIY kits, メートル, アプライアンス, アクセスデバイス, 医療用電子機器, and industrial controls.
パラメータ:
| 文字の種類 | 16X2 |
| モデル | JXD1602A |
| モデルサイズ | 80.0×36.0×13.5MM |
| VAサイズ | 64.5×14.5MM |
|
駆動電圧
|
3.3V/5.0V
|
|
ドライブIC
|
ST7066/AIP31066
|
|
バックライト
|
白色LEDバックライト
|
|
液晶タイプ
|
VA ネガティブ
|
|
インタフェース
|
16ピン |
| 使用温度 |
-20℃ - +70℃
|
|
保管温度
|
-30℃ - +80℃ |
特徴
- ハイコントラスト, 幅広い温度での動作
- 低消費電力, 高い耐干渉性能
- 複数の色の組み合わせのサポート
- 完全な技術情報とソースコードをワンストップで提供
- カスタマイズをサポート
- サポート 1-3 当日のサンプル
- 高品質でコスト効率が高い
- 最速のバッチ配信が可能 15 日
主な仕様
1602 LCD Display Arduino JXD1602A is a 16×2 character LCD module for Arduino development, microcontroller control boards, and compact embedded interfaces. It displays 16 characters on each line, making it suitable for sensor readings, menu words, 価値観, シンボル, アラーム, およびシステムプロンプト. The VA negative display mode creates bright characters on a dark background, while LED backlight support improves visual contrast. It also supports 3.3V/5.0V drive compatibility for flexible project integration.
設計基準
1602 LCD Display Arduino is designed for easy project testing, stable display output, and clear two-line information reading. Its 16×2 structure gives developers enough space for common operating data while keeping the module compact. The VA negative panel style offers a modern high-contrast interface, especially for products that need stronger visual identification. 低消費電力, 耐干渉性能, 幅広い温度での動作, sample support, 技術文書, and customization options help engineers move from prototype testing to OEM production.
アプリケーション
1602 LCD Display Arduino is suitable for Arduino kits, DIYエレクトロニクス, 組み込みコントローラー, smart sensors, 測定器, 家庭用電化製品, access control devices, 医療用電子機器, 通信端末, 電力設備, and industrial panels. It can show temperature values, 電圧測定値, 数時間分のデータ, モード名, menu selections, 警告メッセージ, and short instructions. Its familiar 16×2 layout helps designers build readable user interfaces for compact devices without adding complex graphic display systems.
製品サイズ
よくある質問
Q: サンプルは提供していますか?
あ: はい, サンプルは通常、以下の範囲内で入手可能です 1-3 days for customers to test and evaluate the module's performance and compatibility.
Q: このLCDディスプレイモジュールをカスタマイズする方法?
あ: モジュールは顧客の要件に応じてカスタマイズ可能, 文字表示内容を含む, バックライトの色, シェルデザイン, およびその他のパラメータ, 特定のアプリケーションのニーズを満たすために.
Q: このモジュールはどのような用途に適していますか?
あ: このモジュールは、大きなフォントの文字や数字の表示が必要なアプリケーションに適しています。, メーターなどの, 機器制御パネル, および情報表示システム.
Q: このモジュールの品質はどうですか?
あ: このモジュールは高品質の LCD パネルと電子部品を使用して製造されています, 安定性と信頼性を備えた設計, 長期安定動作と高品位な表示性能を実現.
Q: この画面は何に使うのですか？
あ: キャラクター液晶画面は家電製品に広く使われています, 産業用制御, 医療機器, 家電, DIY プロジェクト, ステータス情報の表示に適しています, メニューオプション, そして基礎データ.
さらに詳しく知りたい場合、または必要な LCD 表示画面をカスタマイズしたい場合, お気軽にどうぞ お問い合わせ.
